AMD R9 FURY系列(不带X的哦)CU单元激活技术交流

  [复制链接]

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
发表于 2015-9-8 23:21:08 | 显示全部楼层 |阅读模式

马上注册加入红色小队,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 胸口碎大石 于 2015-9-9 09:41 编辑

风险提示:该教程仅为技术交流之用途,请勿用于其他非法等商业范畴,且有很多不可预计性风险,刷新BIOS造成的各类风险(如显卡损坏,不能开机,失去质保等情况)由实际操作人自行承担,楼主及AMD官方无任何责任关系!




首先需要的软件

  • 操作系统(Windows7以上吧,32位或64位);
  • ATI Flash2.7.1(用于在Windows系统下备份和刷新显卡BIOS);
  • Cuinfo1.6(用于检测R9系列核心屏蔽CU单元是硬件屏蔽还是软件屏蔽);
  • AtomTool1.1(用于激活软件屏蔽CU单元的显卡BIOS)
  • Python2.7.10(用于支撑AtomTool 1.1运行,只能为2.7版本以上,3.0以下)
  • GPU-Z 0.8.5(用于检测显卡参数);

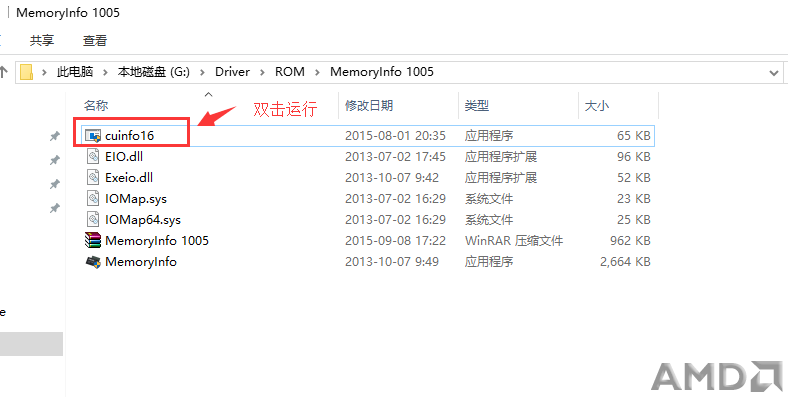

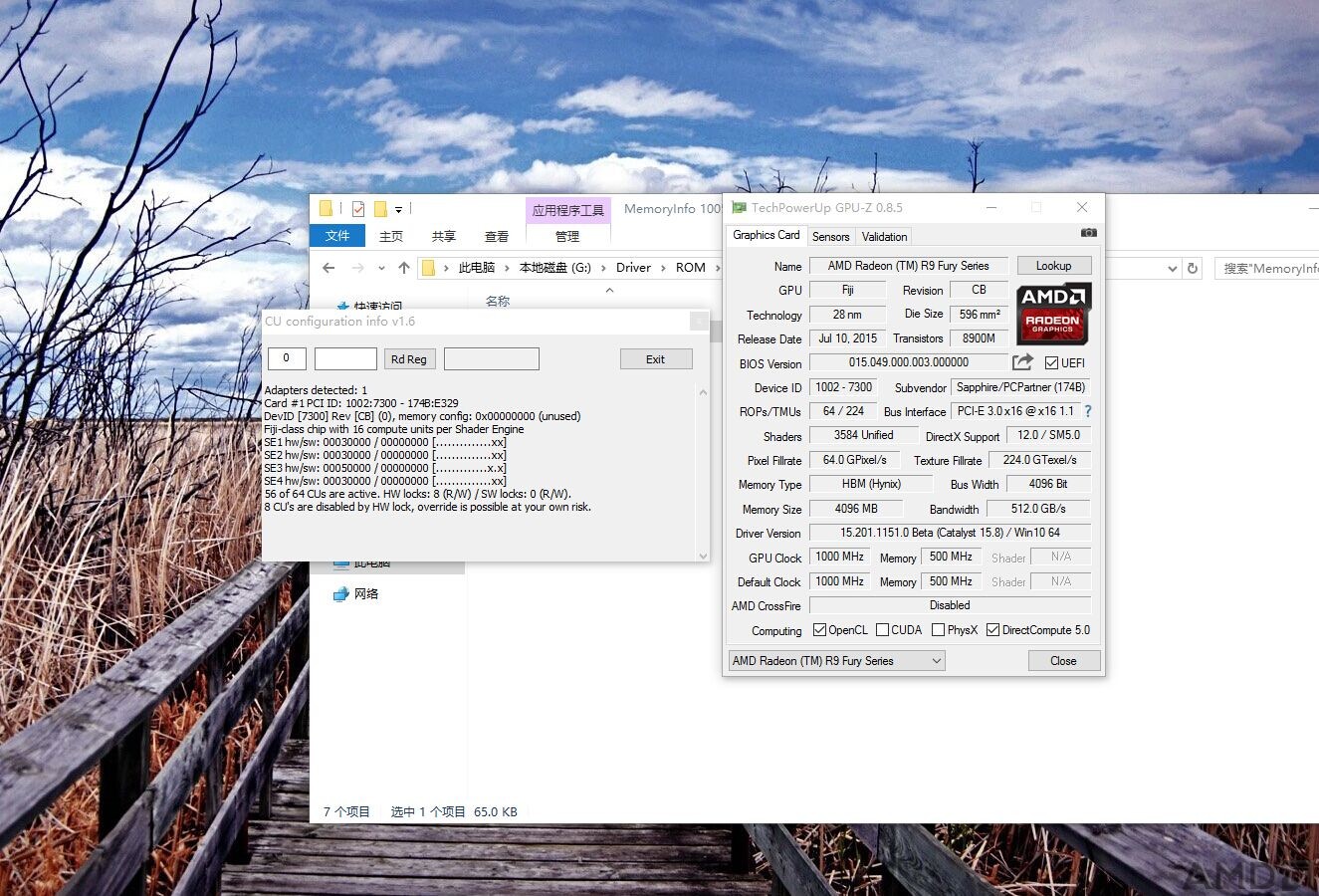

下载本贴附件中的Cuinfo1.6,解压后双击cuinfo16应用程序(见下图)
Cuinfo1.6.rar (961.61 KB, 下载次数: 28)


以下信息均以楼主自己显卡为技术交流


Adapters detected:1

Card #1 PCI ID:1002:7300 - 174B:E329

DevID [7300] Rev[CB] (0), memory config: 0x00000000 (unused)

Fiji-class chipwith 16 compute units per Shader Engine

SE1 hw/sw: 00030000/ 00000000 [..............xx

SE2 hw/sw:00030000 / 00000000 [..............xx

SE3 hw/sw:00050000 / 00000000 [.............x.x

SE4 hw/sw:00030000 / 00000000 [..............xx

56 of 64CUs are active. HW locks: 8 (R/W) / SW locks: 0 (R/W).

8 CU'sare disabled by HW lock, override is possible at your own risk.

这个地方先说明一下,每一行至右向左的第二个X越靠近右边越能代表成功开核,同时注意,如果SE1,SE2,SE3,SE4当中的任意三个可以像楼主一样的,那恭喜你,你基本上能够完美4096CU单元(当然不排除有地雷)。最下面的两排英文如果没有Sorry,那可以恭喜你,至少可以解锁一部分CU单元。

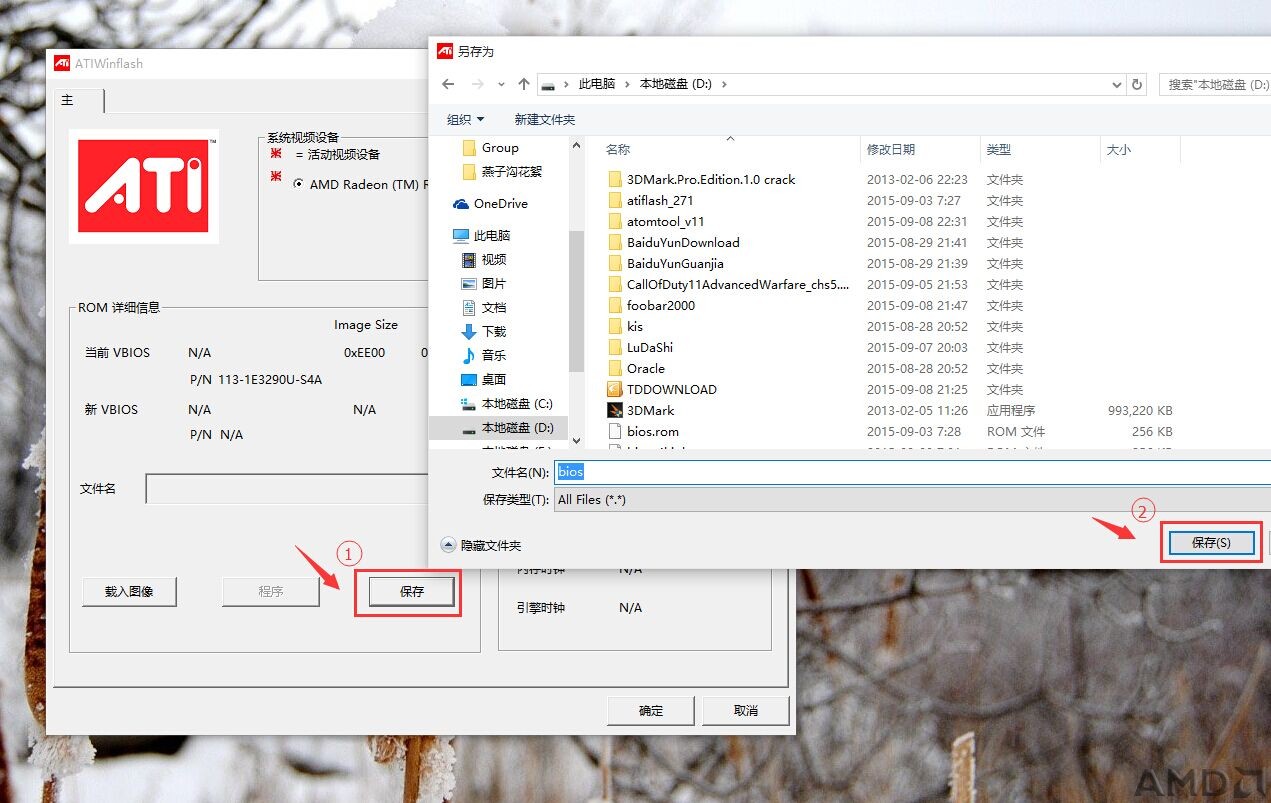

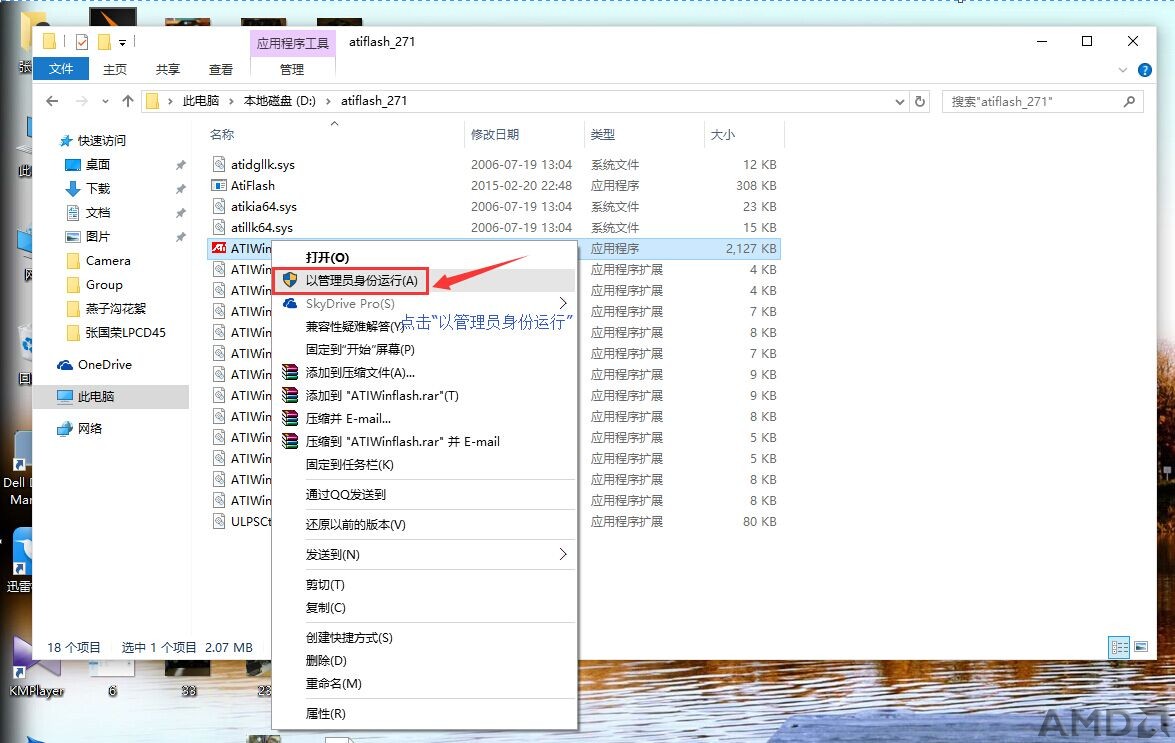

确认以上信息后,运行ATI Flash工具,备份显卡BIOS

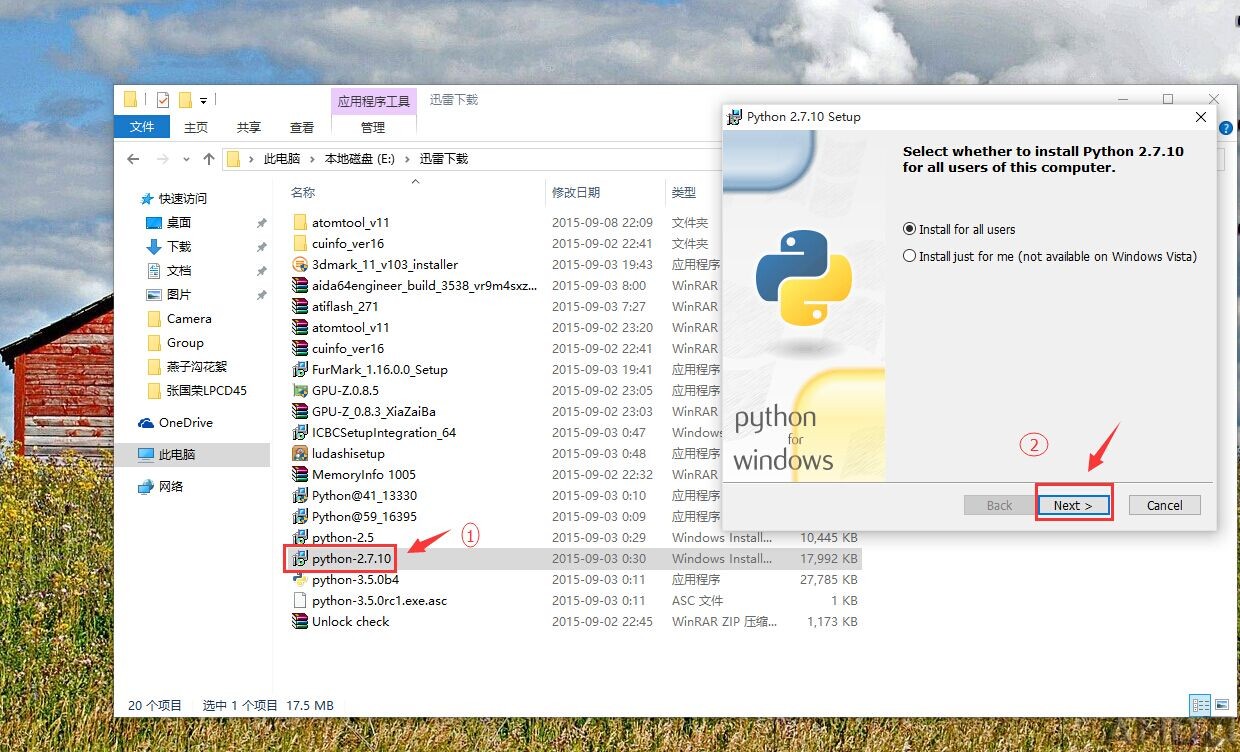

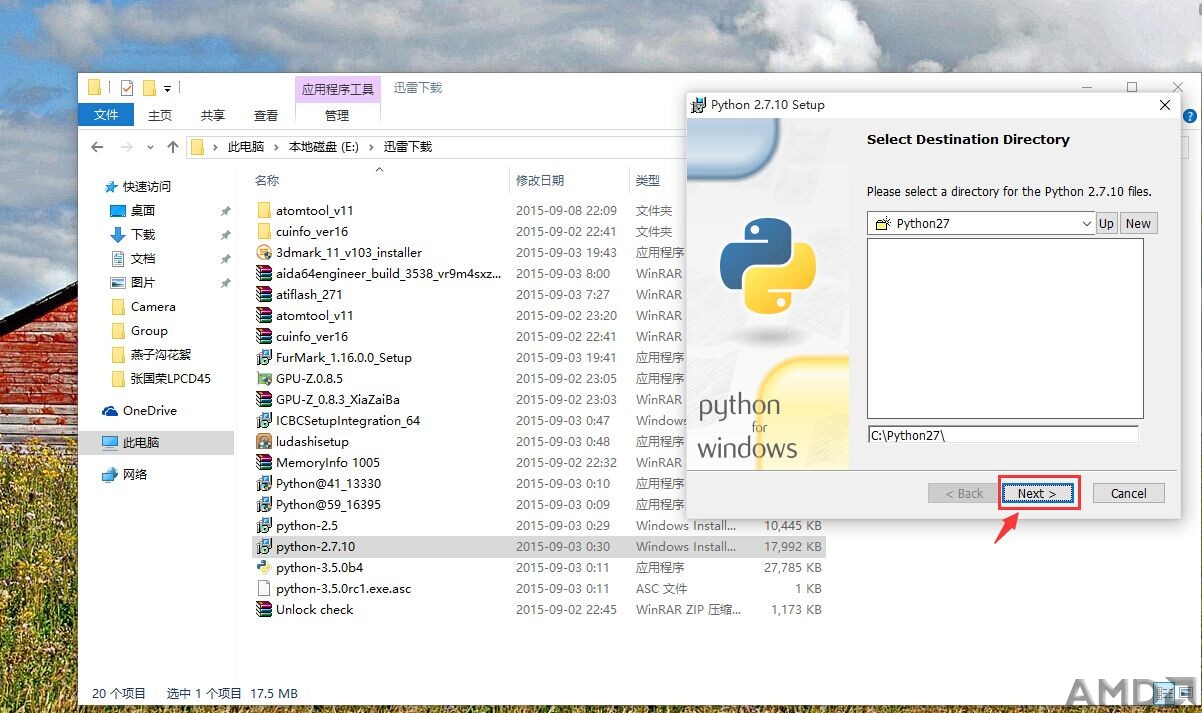

接着需要安装Python2.7.10.

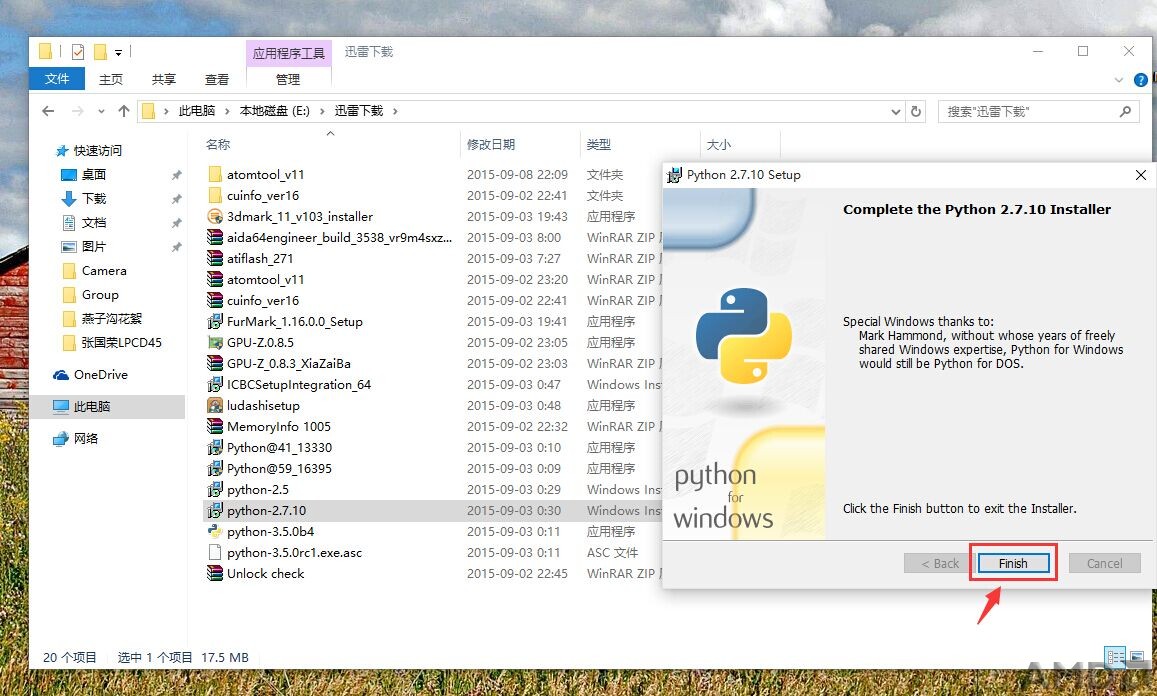

一路点击NEXT,默认安装,最后点击Finish结束安装。

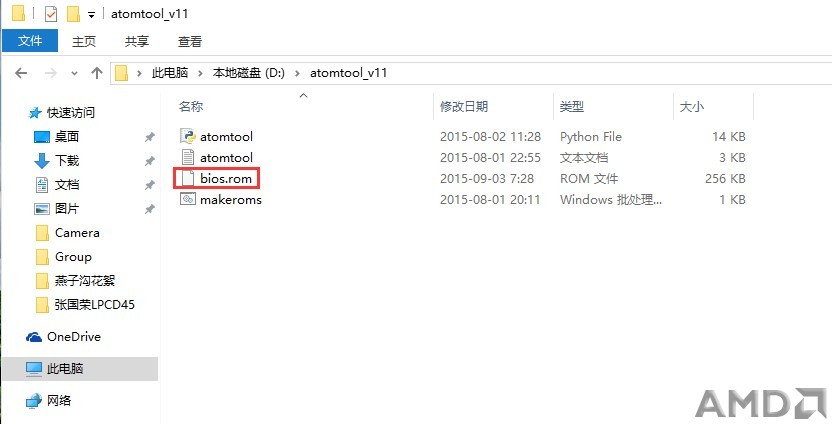

接着,将备份下来的显卡BIOS,拷贝至AtomTool 1.1文件夹内

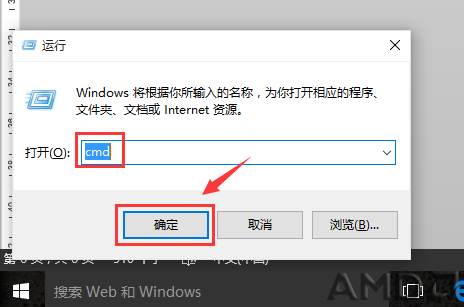

按住键盘WIN+R,出现运行窗口,输入:cmd,点击确定

输入AtomTool 1.1所在存储盘,进入文件夹

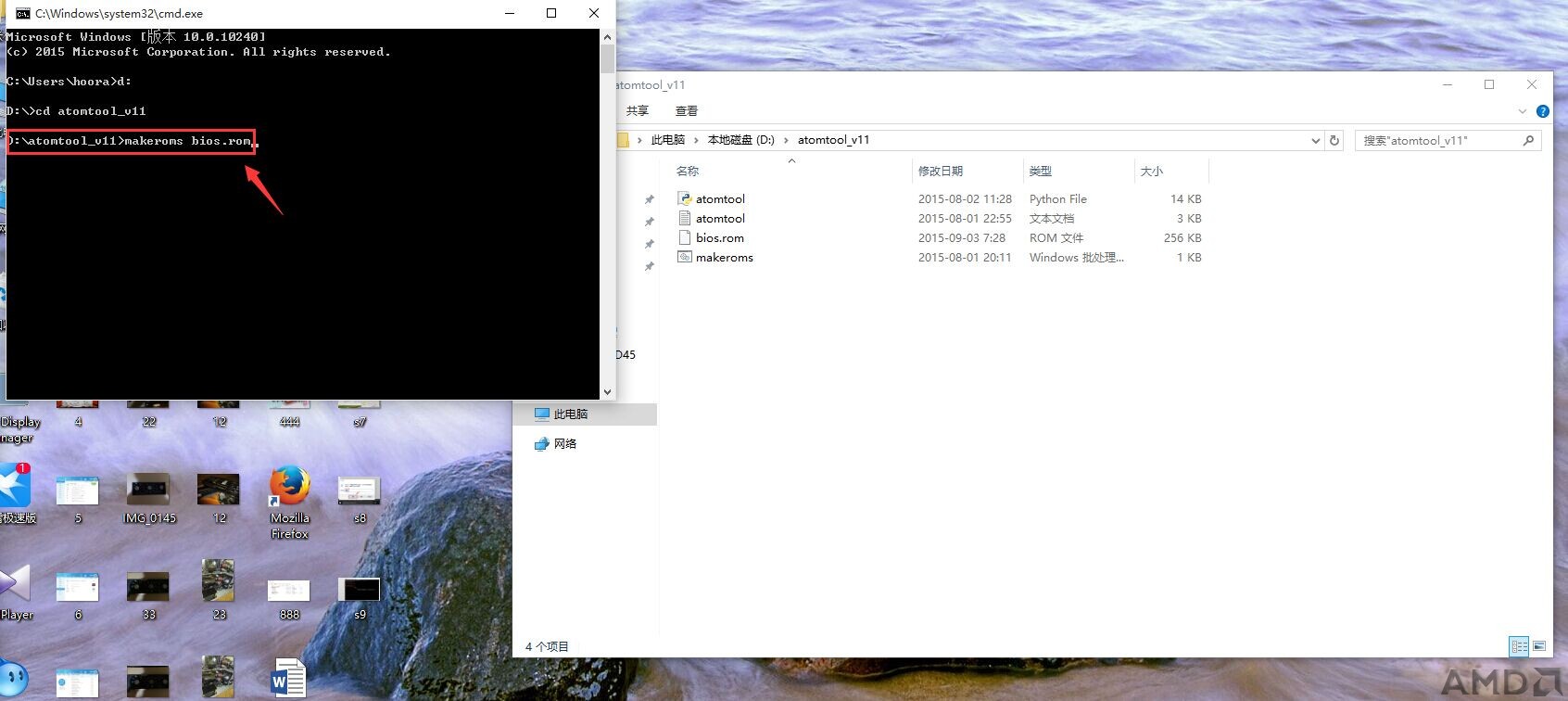

输入makeroms bios.rom 回车

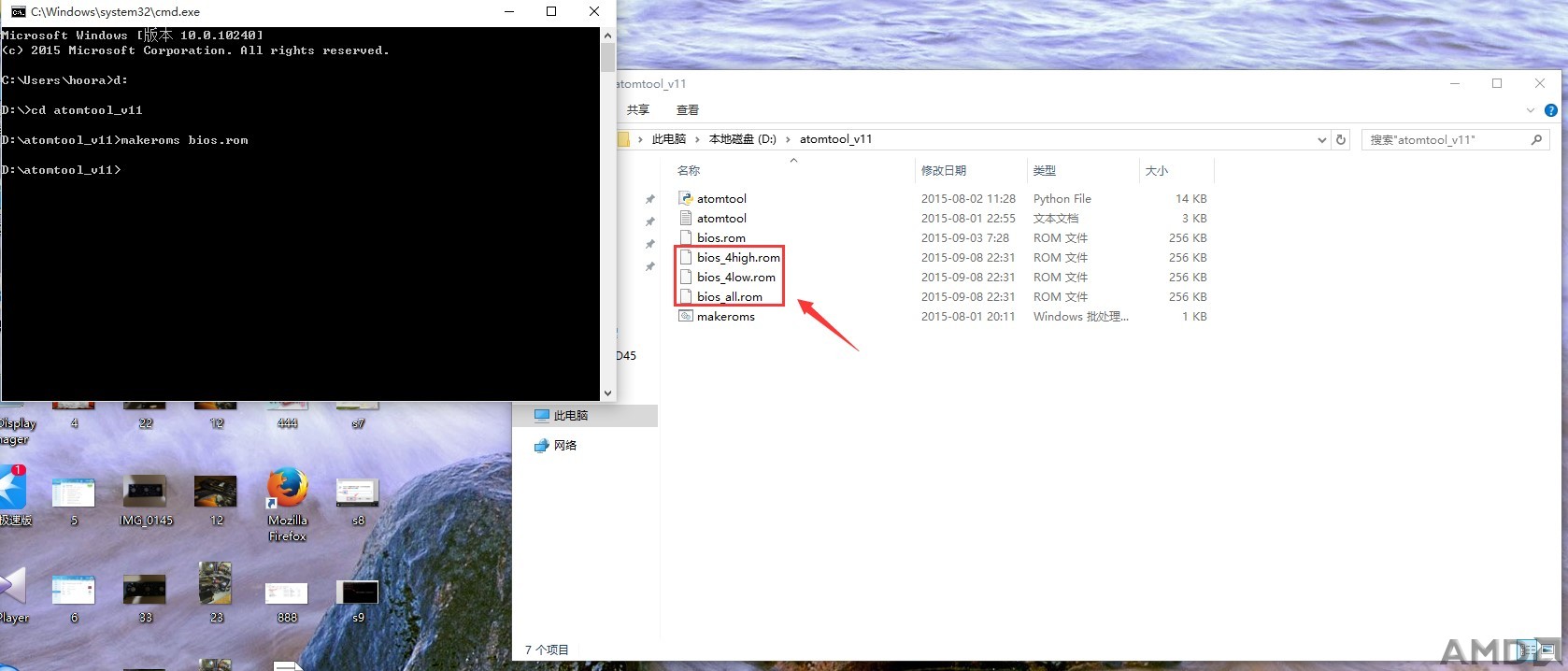

就自动生成了激活不同CU单元的BIOS

一般首先选择4low.rom的刷入显卡
以下步骤请关闭与刷写BIOS无关的程序,切记,谨防死机等情况。
再次运行ATI Flash工具,刷入4low.rom

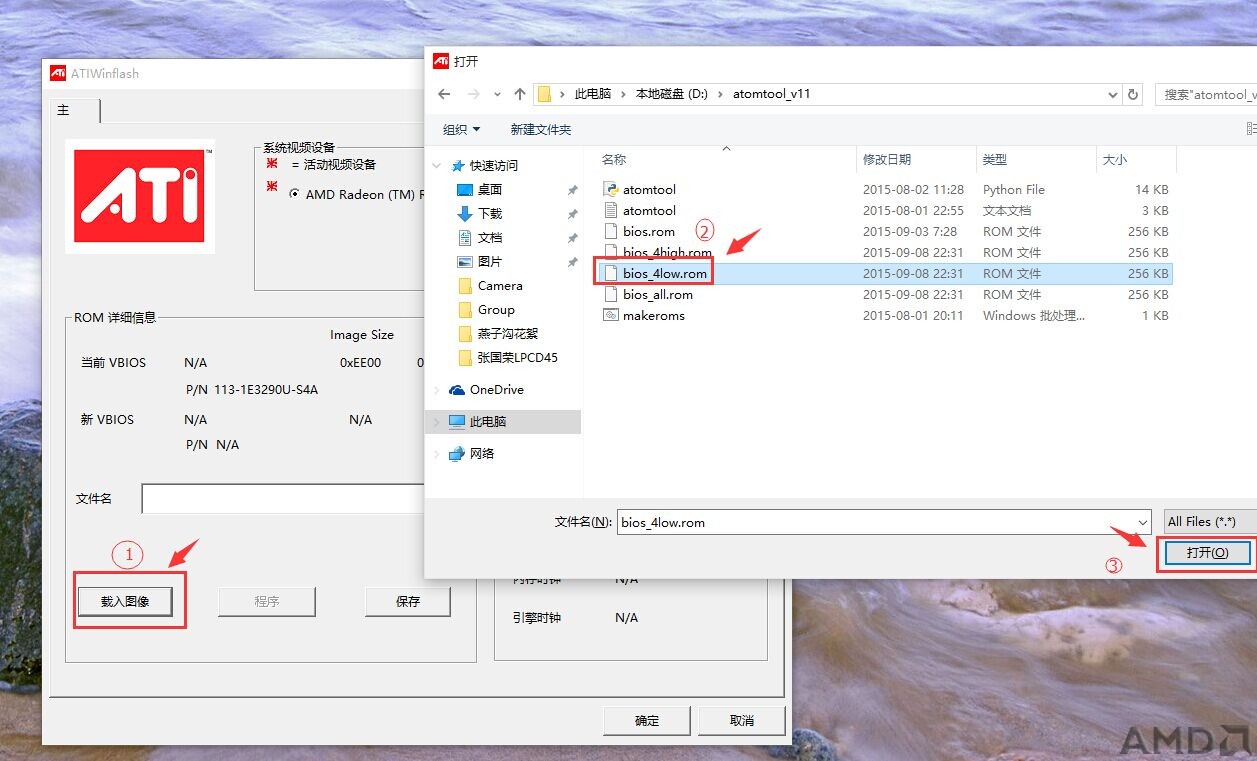

点击“载入图像”,选择需要刷入的BIOS,
点击打开。

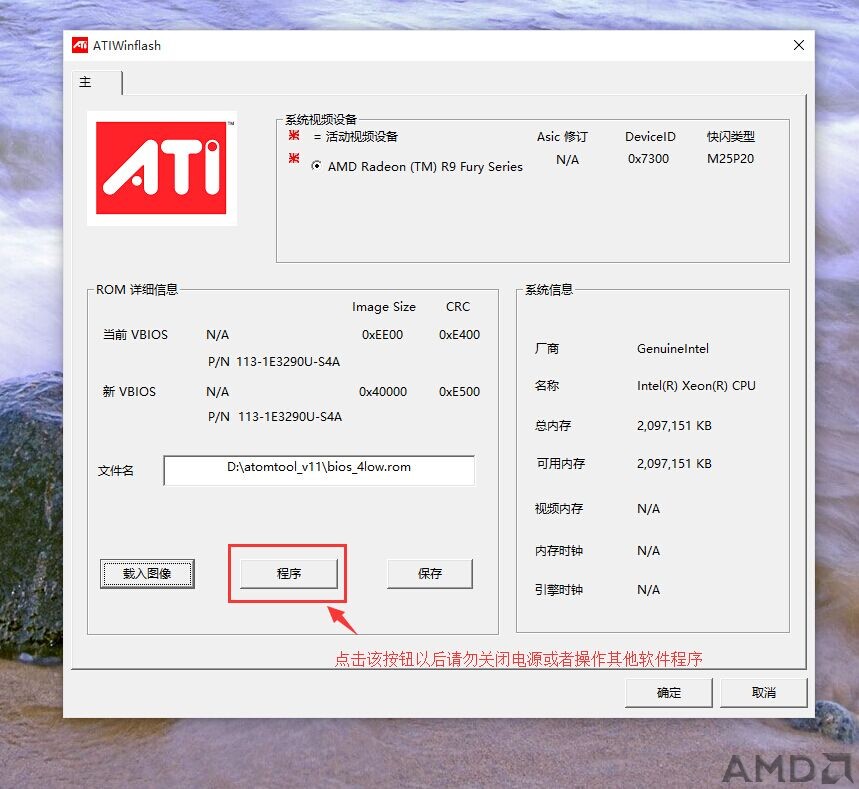

点击“程序”开始刷写BIOS。

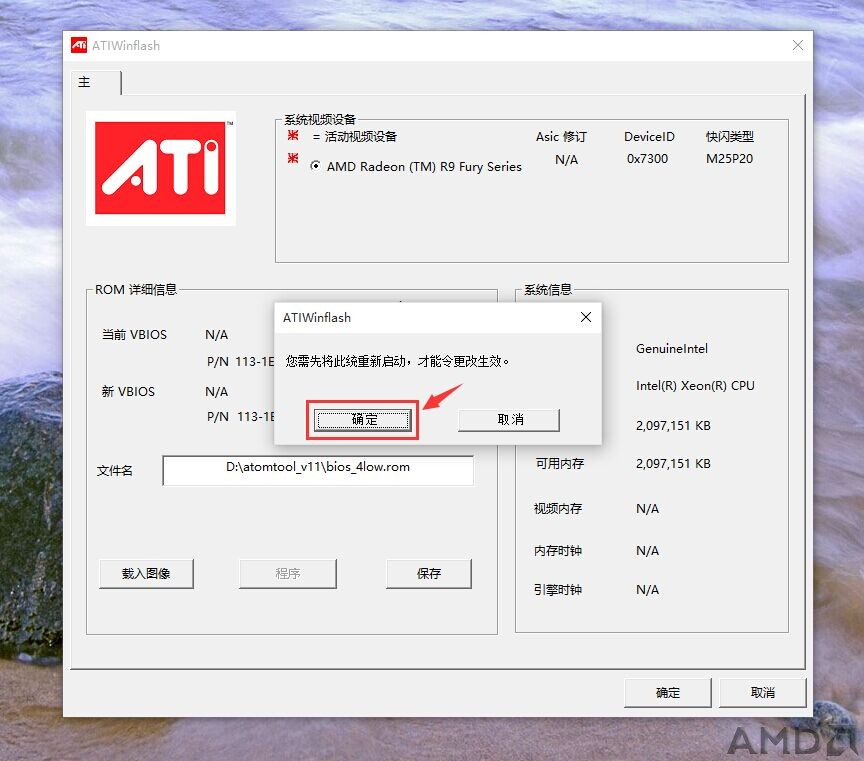

刷写完成后,点击“确定”

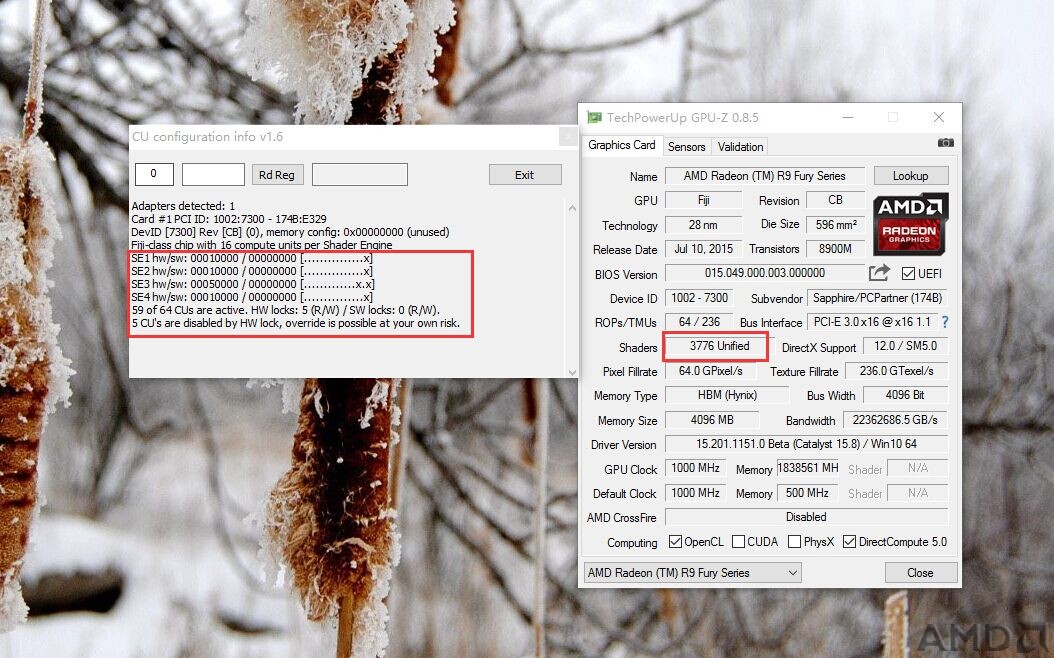

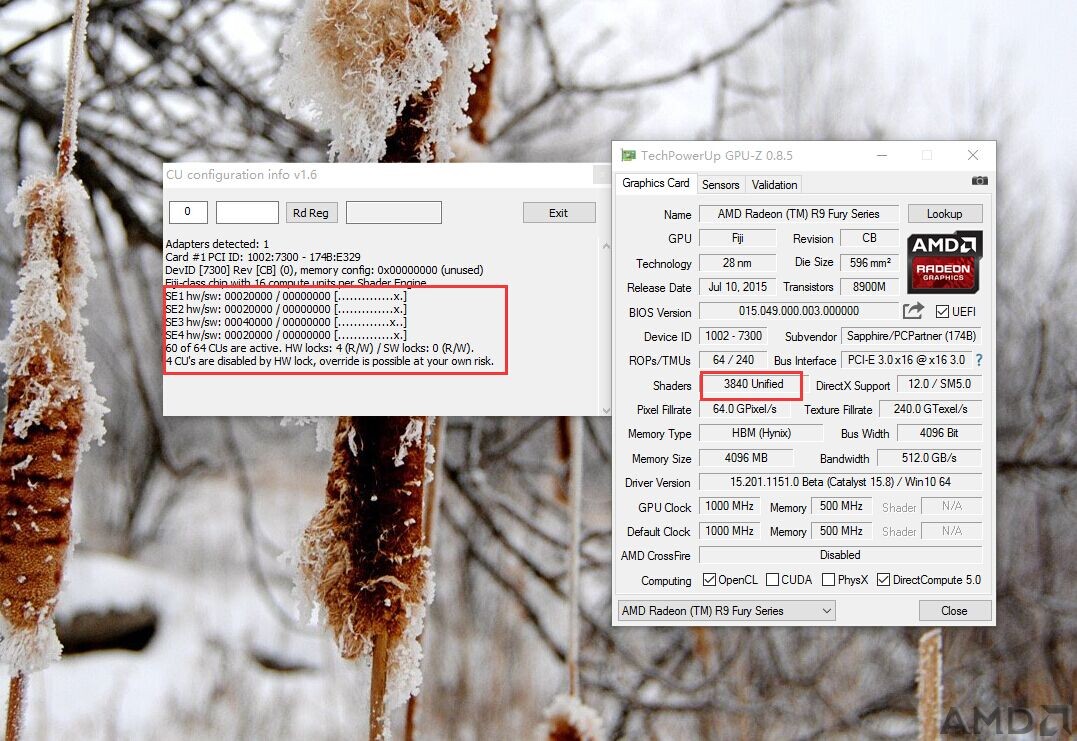

重启计算机后,运行GPU-Z看是否CU单元已激活。

楼主就贴出三张不同激活CU单元的截图,结束本帖,觉得好的请给个赞,顶一顶。
1,4low

2,4high

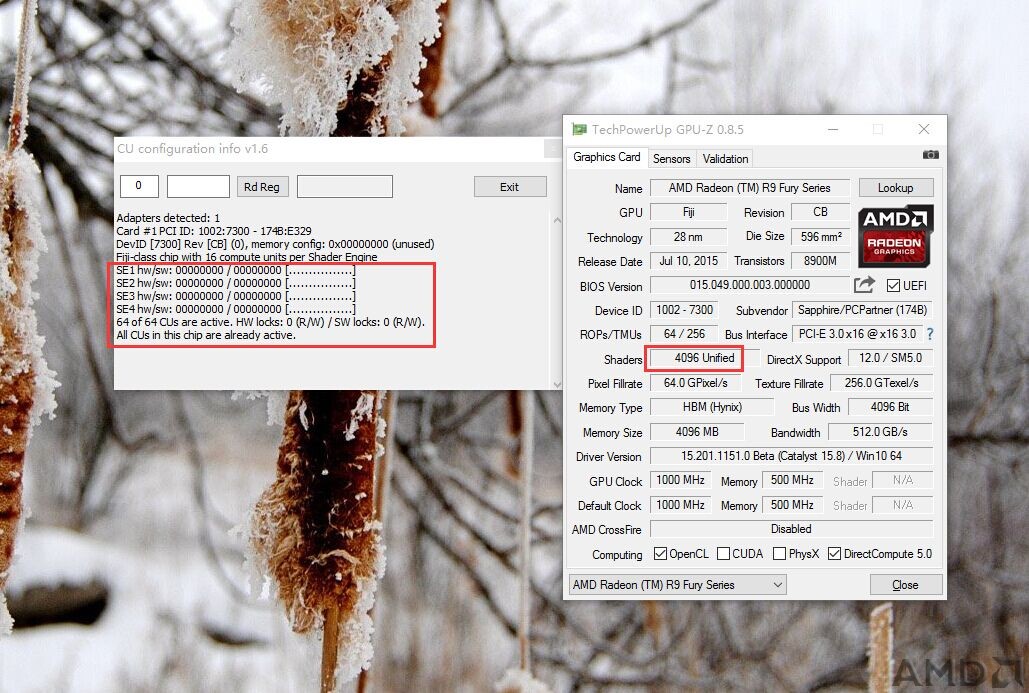

3,all










评分

参与人数 2金币 +405 收起 理由
Radeon + 400
fullaway + 5 赞一个!

查看全部评分

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 17:59:38 | 显示全部楼层
冶天 发表于 2015-9-9 17:53
那是390和FURY 具备可能性 380是285改良马甲 应该是完整版

380是可以开核的,不过大部分是硬件屏蔽的,请看图

评分

参与人数 2金币 +16 收起 理由
只若初见 + 10 很给力!
冶天 + 6 感谢补课

查看全部评分

0

主题

2

帖子

34

积分

R100

Rank: 2

精华
0
金币
22
经验
10
贡献
0
发表于 2015-9-9 09:09:47 | 显示全部楼层
附件在哪?

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 09:41:54 | 显示全部楼层

已添加“Cuinfo1.6”

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 09:53:51 | 显示全部楼层
楼主忘记加入 前方高能预警

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 10:04:22 | 显示全部楼层
冶天 发表于 2015-9-9 09:53
楼主忘记加入 前方高能预警

不给加个精或分吗?

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 10:30:59 | 显示全部楼层
胸口碎大石 发表于 2015-9-9 10:04
不给加个精或分吗?

管理 版主不在

0

主题

2

帖子

34

积分

R100

Rank: 2

精华
0
金币
22
经验
10
贡献
0
发表于 2015-9-9 11:03:09 | 显示全部楼层
全开了 不过屏幕闪了,鲁大师显卡测试都跑不了,决定退给京东

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 11:05:37 | 显示全部楼层
sf0060 发表于 2015-9-9 11:03
全开了 不过屏幕闪了,鲁大师显卡测试都跑不了,决定退给京东

。。。。。
这个我不发表任何评论

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 11:09:19 | 显示全部楼层
sf0060 发表于 2015-9-9 11:03
全开了 不过屏幕闪了,鲁大师显卡测试都跑不了,决定退给京东

激活3840CU单元应该是没问题的,你可以试试4low或4high

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 11:46:32 | 显示全部楼层
sf0060 发表于 2015-9-9 11:03
全开了 不过屏幕闪了,鲁大师显卡测试都跑不了,决定退给京东

果然XX是大气的二手shang 换件dang 发挥了手动精神 够用即可 德有时候还是要积的

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 17:17:00 | 显示全部楼层
都是只看不回复不加分的吗?

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 17:42:25 | 显示全部楼层
本帖最后由 冶天 于 2015-9-9 17:44 编辑
胸口碎大石 发表于 2015-9-9 17:17
都是只看不回复不加分的吗?

大部分没有FURY 你叫别人怎么回复怎么加分怎么刷出体验感 应该召唤@AMD 来捧场 专管放分 什么时候技术文章多了 可以申请下技术版主 提高A友发挥 还稀罕那几分

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 17:50:29 | 显示全部楼层
冶天 发表于 2015-9-9 17:42
大部分没有FURY 你叫别人怎么回复怎么加分怎么刷出体验感 应该召唤@AMD 来捧场 专管放分 什么时 ...

R9 380以上的都可以,当然能够激活的犹如米缸里面找沙砾

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 17:53:59 | 显示全部楼层
胸口碎大石 发表于 2015-9-9 17:50
R9 380以上的都可以,当然能够激活的犹如米缸里面找沙砾

那是390和FURY 具备可能性 380是285改良马甲 应该是完整版

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 18:02:44 | 显示全部楼层
本帖最后由 冶天 于 2015-9-9 18:06 编辑
胸口碎大石 发表于 2015-9-9 17:59
380是可以开核的,不过大部分是硬件屏蔽的,请看图

大浪淘金 上层原始版是 哪个级别的 如果是切割版 对应的是 夏威夷 这信息 我之前没看到 你给我补课了 我一直关注完整版框架和发展动向 功耗 跑分 评测 游戏产品潜力不怎么太注意

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 18:07:49 | 显示全部楼层
冶天 发表于 2015-9-9 18:02
大浪淘金 上层原始版是 哪个级别的 如果是切割版 对应的是 夏威夷 这信息 我之前没看到 你给我补课了 我一 ...

肯定的,就犹如在米缸里面找沙砾
R9 380穿的R9 285马甲

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 18:11:42 | 显示全部楼层
胸口碎大石 发表于 2015-9-9 18:07
肯定的,就犹如在米缸里面找沙砾
R9 380穿的R9 285马甲

原生版 应该散热就好一些 毕竟有电路会占据封装空间 以前条件好的时候 都是原生 现在走切割

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 18:13:09 | 显示全部楼层
冶天 发表于 2015-9-9 18:11
原生版 应该散热就好一些 毕竟有电路会占据封装空间 以前条件好的时候 都是原生 现在走切割 ...

是的,下班了,来一张R9 380完整核心的架构图

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 18:16:33 | 显示全部楼层
胸口碎大石 发表于 2015-9-9 18:13
是的,下班了,来一张R9 380完整核心的架构图

当年说是汤加要说380X 384位 6G 估计还是改变了策略

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 19:15:43 | 显示全部楼层
冶天 发表于 2015-9-9 18:16
当年说是汤加要说380X 384位 6G 估计还是改变了策略

现在如果AMD还不做提升单CU执行效率提升,整合运算和驱动优化(乱吐槽的,不对的请见谅),
一味的提高带宽,可能最终末路和2002年的Matrox Parhelia-512幻日一样。
Matrox Parhelia-512可能老一代的玩家知道,当年参数好牛B(业界第一款512bitGPU带宽,256bit显存带宽),结果呢,呵呵。



3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 19:33:21 | 显示全部楼层
本帖最后由 冶天 于 2015-9-9 19:42 编辑
胸口碎大石 发表于 2015-9-9 19:15
现在如果AMD还不做提升单CU执行效率提升,整合运算和驱动优化(乱吐槽的,不对的请见谅),
一味 ...

整体联动和生态 HSA的CPU任意和GPU还开源 已经有点雏形了 但都的做有需要的 从小做起来 总有其它友商无法触及的 高楼大厦下的基础需要时间 跨平台会的 标准制定 以后才能有更好的使用软硬 有更好的应用 计算 游戏 谁都有一口气的 不想做好就别做 普及起来比做出来更困难 既然做了 只能爬楼梯 天梯 云梯 普及多了 就是高出看得到

15

主题

91

帖子

4578

积分

R580

Rank: 6Rank: 6

精华
1
金币
1677
经验
10
贡献
5
QQ
 楼主| 发表于 2015-9-9 20:40:04 | 显示全部楼层
冶天 发表于 2015-9-9 19:33
整体联动和生态 HSA的CPU任意和GPU还开源 已经有点雏形了 但都的做有需要的 从小做起来 总有其它友商无法 ...

呵呵,以上我打胡乱说的,但我坚信一个产品新技术加高效率的电子技术,适合广大用户,拥有良好用户体验才能够存占有一席之地。

3330

主题

1万

帖子

14万

积分

特邀嘉宾

{[(A家A友)]}:功归功,过归过.尘归尘,土归土.

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
0
金币
115815
经验
10
贡献
32
发表于 2015-9-9 20:49:00 | 显示全部楼层
本帖最后由 冶天 于 2015-9-9 20:50 编辑
胸口碎大石 发表于 2015-9-9 20:40
呵呵,以上我打胡乱说的,但我坚信一个产品新技术加高效率的电子技术,适合广大用户,拥有良好用户体验才 ...

没什么胡说不胡说 都属于用户观 想做好事 集思广议

0

主题

4

帖子

38

积分

R100

Rank: 2

精华
0
金币
24
经验
10
贡献
0
QQ
发表于 2015-9-10 10:50:06 | 显示全部楼层
蓝宝石 R9 290 Tri-x还能开核不?
