最真实的非公版显卡，蓝宝石RX5700XT超白金拆解测评

HudenJear

今年7月，AMD的新构架显卡Navi终于发布了，从此A卡不再是GCN，而是走向了RDNA的新时代。而首发并没有出现公版之外的显卡，比较亮眼的也只有50周年版的RX5700XT，Lisa签名版，频率比一般公版高一些

到了8月的时候，各家AIB也开始逐渐发力，超丑的黑狼和超丑的白金以及超帅的Rog Strix都亮相了。然而在众多非公显卡之中，而独缺少了蓝宝石一直以来的准旗舰超白金。为何说是准旗舰？从上一世代来看，蓝宝石没有推出除了超白金以外的高端卡，不管是Trix还是Toxic都没有出现，所以暂时认为现在是超白金在当家

而现在，超白金终于问世了！我赶紧抑制住心中的激动，买了一张回来。蓝宝石也确实没有让我失望，这一次的超白金确实能够位列非公中接近顶尖的位置，不管是散热，造型，Bios，还是实际运行时的噪音温度表现，都让我非常满意

一、开箱

这一次蓝宝石没用机器人作为外包装的形象，有一点点失望，超白金的机器人都挺帅的

主要特性就不多介绍了，除了R7开始支持的FreeSync2，最近还增加了FidelityFX

虽然外盒的造型改了，但是内盒还是原来的味道，珍珠棉+泡沫保护的防磁袋

取出显卡一张，其他内含物比如光盘和说明书就不多介绍了，相信大家买显卡也不怎么看这俩玩意儿

超白金正面还是一如既往的中规中矩，这个造型让我想起了Fury的超白金版本，而三风扇中间逆转的设计是从Vega超白金中继承下来的，并且没有继承会发光的前脸，让我倍感舒适

风扇的叶形还是和以前类似，上一代中三个风扇中间全都是Nitro+这次换成了两个Nitro和一个LOGO，包装上面的蜂巢网格应该就是对应了散热正面的网格纹理设计

这个粗犷的鳍片造型在上一代中也可以看见，这样的设计明显是考虑到了两段式的鳍片中间的风压降低问题，所以将后面的沿程阻力降低以便增加风量

黑色和银色的过度非常自然，蓝宝石的标志应该也是可以发光的，双8pin供电表明这张显卡的供电需求并不像超白金限量Vega那样大

散热尾部可以看到热管和鳍片焊接的孔

再来看看显卡的背面。超白金RX5700XT的背面有一张接近全覆盖的背板，在尾部有一段敞开的部分，这个设计在Fury和Vega的超白金里面都出现过，目的也是降低阻力

相比与Vega那个巨大的LOGO，5700XT这个LOGO就要小很多，仍然是可以发光的

在尾部还藏了一个ARGB的插针，蓝宝石的RGB支持一直都做的很不错，现在也迎来了再一次的升级。按照简介上面的说法，这个3pin接口如果接主板，就可以用主板的argb控制。现在华硕主板上面一般都会有3pin接口，因此对我来说非常便利，我不再需要为了Aura而只能买华硕显卡，只需要一根线，这张卡也可以同步

背板上面也有蜂窝纹理设计

接口方面还是2DP+2HDMI，淘汰DVI已经是大势所趋，AN两家都已经开始促进改革了

本次拿来对比的是基友的蓝宝石白金版5700XT

白金版因为是双风扇所以比超白金稍微短一些，虽然造型很像上一代的白金，但是除了外壳基本是重做的，各方面都有不小的进步

背板都是必须的，蓝宝石的背板一直做的不错，这两张卡的背板不仅基本上做到全覆盖，纹理和镂空设计也非常优秀，装饰性和功能性都比较让人满意

二、测试

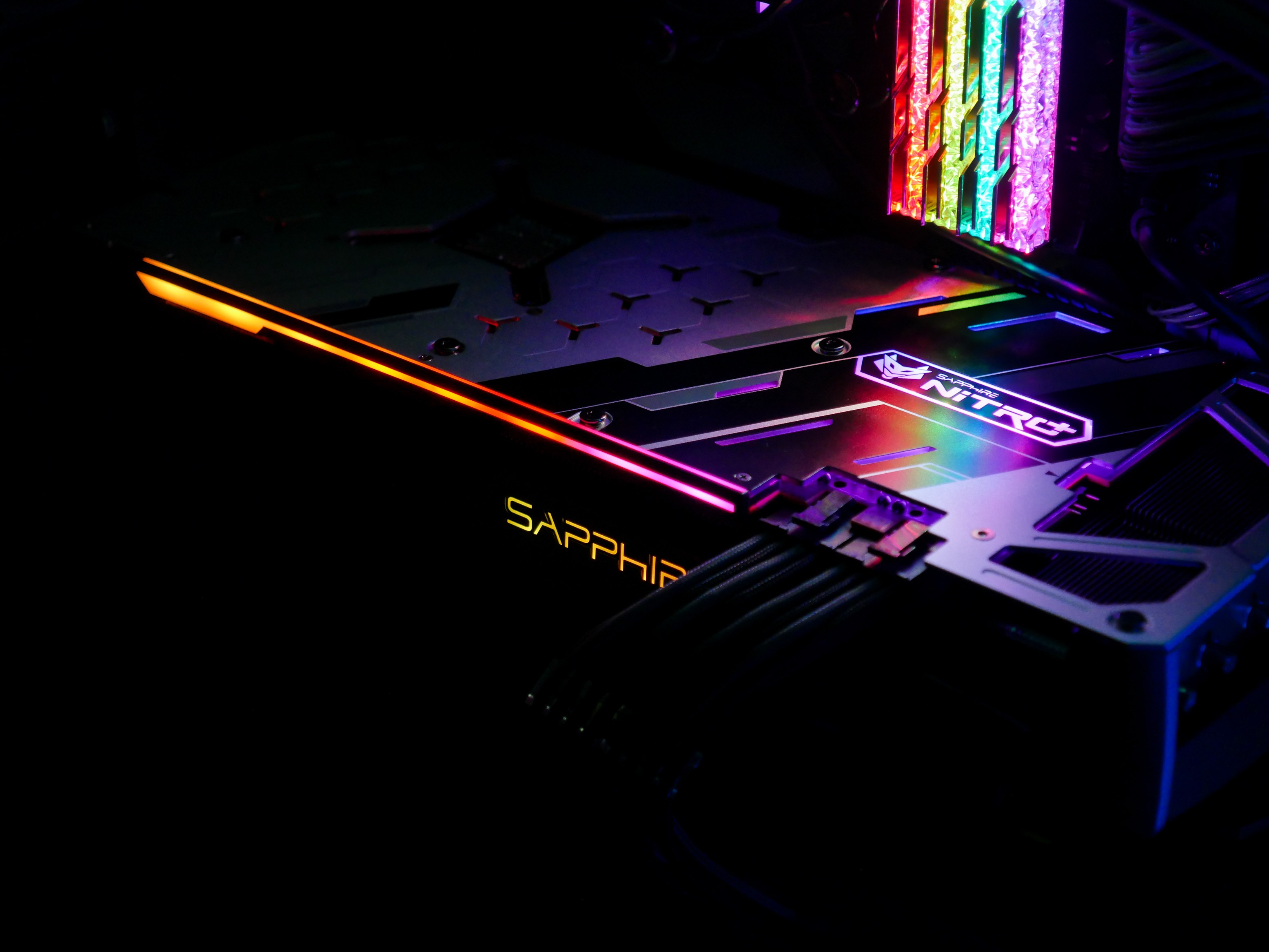

先开机看看灯光效果吧，我觉得这代显卡中，蓝宝石这个灯光和华硕的比起来绝对不逊色

LOGO也是可以发光的，不张扬，也不会显得不够骚

测试平台：

CPU：Ryzen 7 3800X

内存：芝奇皇家戟 8x4 频率3600MHz C16

在机箱中测试，保证日常使用的环境，噪音测试用的是我的噪音计在我平时坐的位置上读数，也就是测试的噪音实际上等效的是我听到的噪音。测试的软件在下面给出一些样图，就不一一讲解了，在后面会有分数汇总

首先是三个理论测试的分数，超白金版本明显领先，可惜领先幅度并不大，公版跑分和白金比较接近，超白金相对于公版的优势明显很多

烤鸡温度也非常接近，但是公版的烤鸡温度大概是78摄氏度，而且是在架子上测试没有放到机箱里面。超白金的默认bios功耗比白金高了整整55w，boost频率也更高。噪音方面两张显卡其实都做得不错，区别就在于白金版经常会有突然起飞那一下，而超白金一直都很安静

接下来是游戏测试，采用默认较高画质，2k分辨率，此时的RX5700XT超白金略微领先，整整齐齐地领先了两帧.....我跑分完了整理的时候也很意外，但是就是如此

刺客信条奥德赛也是，使用默认高画质，2K分辨率，最后从结果来看每一项成绩都略微领先

全境封锁2最近人越来越少了，可能大家都去玩无主之地3了吧，不过这个游戏的射击手感确实挺好，偶尔打开刷一刷PVE还是不错的。也是默认高画质+2K分辨率，成绩仍然是微微领先

马上幽灵行动断点就要发售了，我又回到幽灵行动荒野去旅游了一圈，上一代幽灵行动还是N卡优化，不知道下一代会不会换为A优化。这个游戏对A卡的优化是真的不太行，仍然是默认高特效，2K分辨率，两张卡基本没有拉开差距，打的有来有回

最后是需要高帧数的战术类游戏R6，虽然我还是一如既往的菜，测试还是可以测一下的。我平时都是打开了垂直同步，这次特意解开了帧数限制，打开及高特效，居然能跑到144以上......性能需求小，优化的比较好的游戏那就是不一样。同样的，超白金仍然小幅领先白金

测试完了我发现一个问题，就是我的超白金5700XT好像从来都没有上过2000MHz，因此我对我这张显卡的体质表示充分的怀疑，蓝宝石倒是一直不挑芯片，但是跑不上2000MHz好像有点菜，我也一直没有超频降压什么的。所以测试大家暂且就当看个乐，就当是我挑到了轰天大雷吧

三、拆解

又到了拆卡环节，这是我最喜欢的环节了。虽然蓝宝石这次没有给保修贴，实际上保修措施仍然没有懈怠。这次蓝宝石两张显卡都采用了点胶的方式，如果拆了背板那么这个红色的胶就会破裂，由此可以分辨出用户是不是自己拆了卡，大家不要抱着侥幸心理，这种措施比保修贴要严格很多

刚才拍外观的时候忘记说了，蓝宝石这个卡实际上是有3个bios，左中右三个地方都可以偏置，但是只有中间是静音模式，我测试的时候开的是游戏模式，因此风扇转速还算高的，噪音都比白金要低，可见这个散热的水平了

先拆下来这个导光条，刚才的灯光想必大家都看到了，蓝宝石这次的灯光安排挺合适的，没有花里胡哨的背板灯光，正面灯光也取消了，反而能从低调中感受到高端感

再取下显卡的散热器扣具，这个扣具仍然使用公版显卡的加强结构，压力比一般的弹簧螺丝高很多，也能保证受力均匀，不容易压坏核心

移除散热主体之后可以看到还是有一部分显存散热没有拆下来

显卡散热的接触面并没有使用镜面工艺，热管配置也只是5x6mm，但是散热效果不错是大家有目共睹的，255w轻松压到73℃，解热能力预计在300w左右

移除风扇之后就可以看到GPU散热器的主体

GPU核心的散热器很小，出乎意料的小，尤其是如果你之前才看过RogStrix5700XT和上一代Vega超白金的散热器之后就会感叹这个散热器的面积真的很小。这个散热器无非用的就是非常普通的5热管镀镍回流焊，在一众显卡散热器中并不算顶级规模，但是它的效果却又毫无疑问的好，散热不行的厂商们是否该反省一下

风扇仍然采用单螺丝快拆设计，便于玩家拆风扇清灰，这个不会影响保修。三个风扇其中两个是100mm的，中间那一个是DC10H12D9，85mm规格，这个风扇是当年nano用过的，现在叶形换了

显存散热和显卡GPU核心散热分开，这个设计我很喜欢，因为一般来讲显存的散热压力远远不如核心，需要的规模很小，一般显卡有时候会用中框的方式来给显存散热，也有的显卡和核心放到了一起，反而会加热显存。超白金5700XT则是直接使用分离式的散热，既能避免核心加热显存，也能避免中框散热规模不够显存过热的问题

显存通过硅脂片和散热接触，这个散热还可以给周边的Mosfet进行散热，设计很巧妙

显卡供电部分非常工整，电感电容的方案还是和以前的超白金一样。数量上来看，除了显存的3项供电之外，核心部分这8+1感觉实际作用在核心上的的应该是8项。因为底部那一项供电从结构上来说并不和上面8项等同，而且他也不具备给显存供电的实力，因此判断是给SOC的供电，显卡的供电应该是8+3+1

使用的MOS和公版不一样，安森美的NCP302155，最大55A，效率也挺高的

核心部分的控制器使用的还是曾经采用过的IR35217，这款主控，AMD已经用在了很多产品上，比如Vega上上下下10多张卡公版非公都有他，运行非常稳定，设计也很成熟

显存控制器则是安森美的NCP81022，也是久经考验的方案了，显存供电一共三项，都采用了高导电金属聚合物电容，为显存提供更稳定的供电。在有的显卡上面显存MOS被换成了NCP302045，但是蓝宝石的超百金5700XT上面全部都是NCP302155

背板移除之后就可以看到显卡的背面设计，除了核心部分的大量MLCC滤波电容之外，核心供电部分也有大量这种电容，所有的目的都是为了增加供电的稳定性，保证显卡能持续高频的运行

蓝宝石这次所有灯光设计的还不错，背板上的LOGO灯光其实来源于反射，周边的灯光则是使用了一个比较厚的导光带，因此灯光看上去非常柔和，不会有直射灯光的杀马特的感觉

总结

我觉得超白金这张卡没什么好总结的，说来说去就那几个字：一线水准，真实非公

因为这张卡从造型设计，散热设计，Bios设计，用户体验设计这几个方面都已经是目前5700XT中数一数二的。XFX的两张卡差点打不过公版我们就不说了，迪兰的新卡还没铺出来，Msi的卡水平也不知道，华擎的太极直接卖得比华硕还贵，各方面都做得不错的华硕的STRIX都快要成良心显卡了

蓝宝石这两张显卡，性能略微领先公版，价格也没有高多少，最主要的还是散热很强，机箱内烤鸡一个71℃一个73℃，噪音不高，公版卡架子上测试都能跑上78℃。白金的表现还不错，但是造型我是喜欢不起来，而超白金一来价格也就贵了200块，并不算多，二来各方面设计都好了太多了，默认性能领先，造型也好，再加上可以同步的灯光，这才是一张非公显卡该有的态度
