290x公版改ARCTIC三风扇过程及测试,390/390x用户可以参考下。

  [复制链接]

45

主题

341

帖子

1万

积分

铁杆A饭

A饭市市长

Rank: 20Rank: 20Rank: 20Rank: 20Rank: 20

精华
1
金币
8000
经验
10
贡献
64
发表于 2015-6-25 14:00:40 | 显示全部楼层 |阅读模式

马上注册加入红色小队,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 拜占廷查士丁尼 于 2015-6-25 14:10 编辑

amd弄了这个论坛,粉丝总得支持下。
东西都是半年前弄的。现在390/390x发布了,我看PCB孔距是一样的,390x有改装意愿的也可以参考下本帖(不过话说390x市面上有没有公版是个问题
======================================
======================================
本帖因为要考验散热压力,所以TDP都是拉满的(比如甜甜圈,你不拉TDP就会降频,散热压力就小了)。实际上日常使用中,哪怕是你小超下,tdp不用调都不会降频(当然极限超频还是需要拉tdp滴)
日用别照我帖子里面一样,把TDP也拉满,这样只会白白增加散热压力
============================================
============================================
夏威夷的确是个大火炉,不少人是直接买非公去了。
实际上由于a卡公版做工挺扎实的,很多非公实际上就是公版换散热罢了,改也是小改。
技嘉的只是小改了供电,蓝宝石tri-x老版本是根本没动。
当然换散热有成功有失败,比如华硕的非公真心渣啊,我之前买过一张290圣骑士,冬天甜甜圈转速100%也是妥妥到94降频。蓝宝的tri-x普遍反映散热不错。

既然非公改动都不算大,就不妨我们自己搞个公版来换了

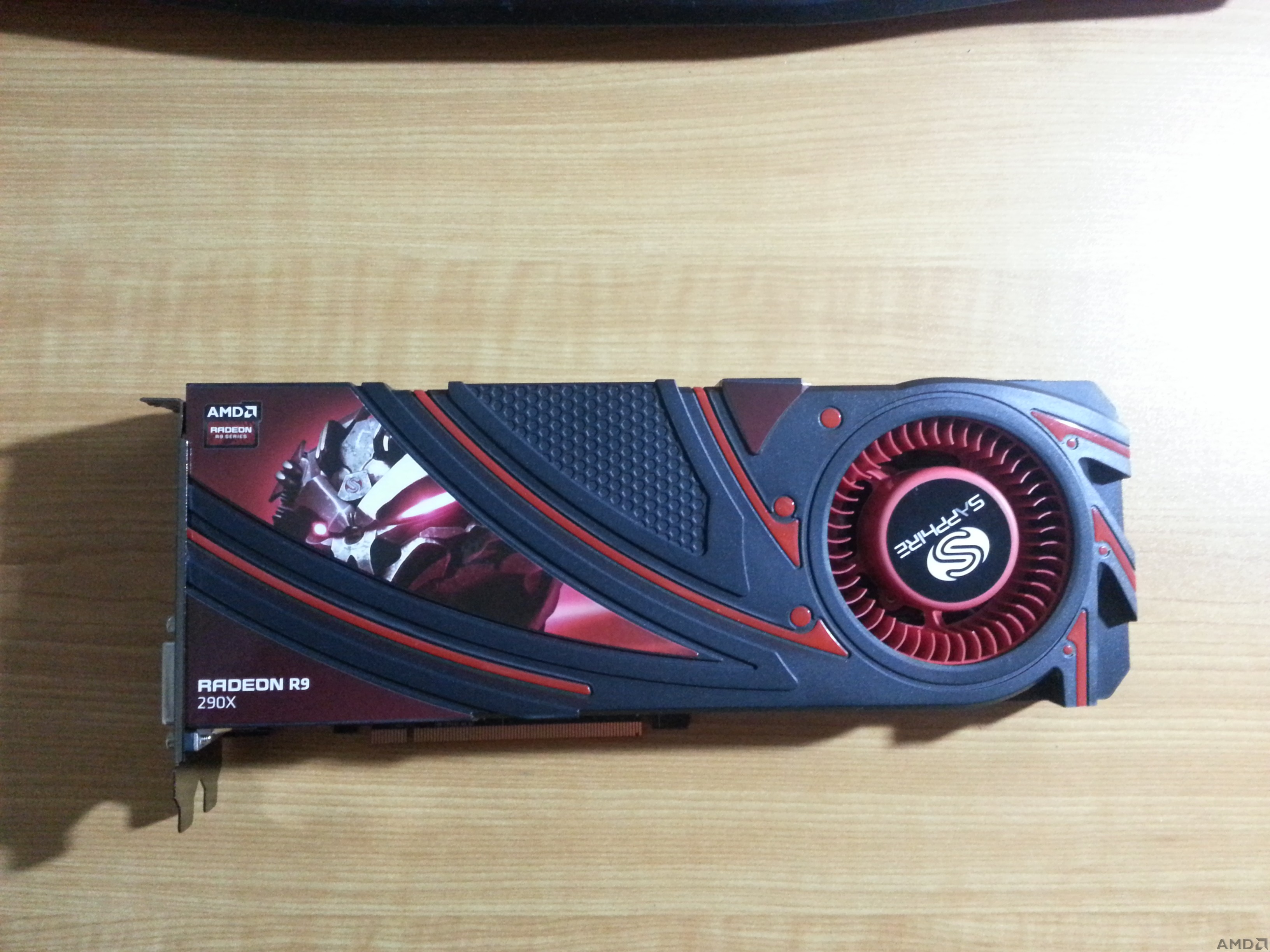

本人入手的是蓝宝石的公版,造型真帅
============================================
============================================
其实公版散热真不差。

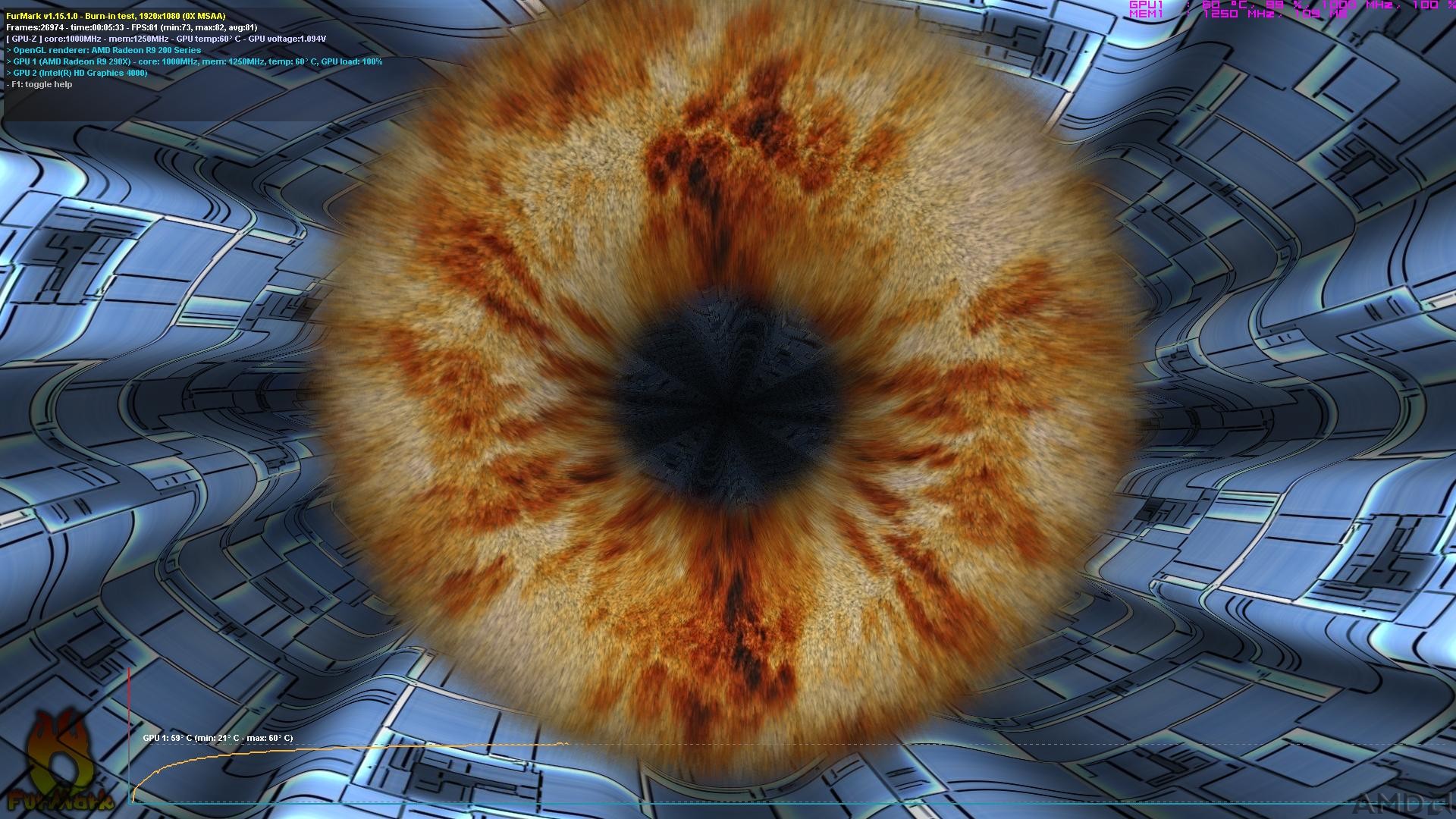

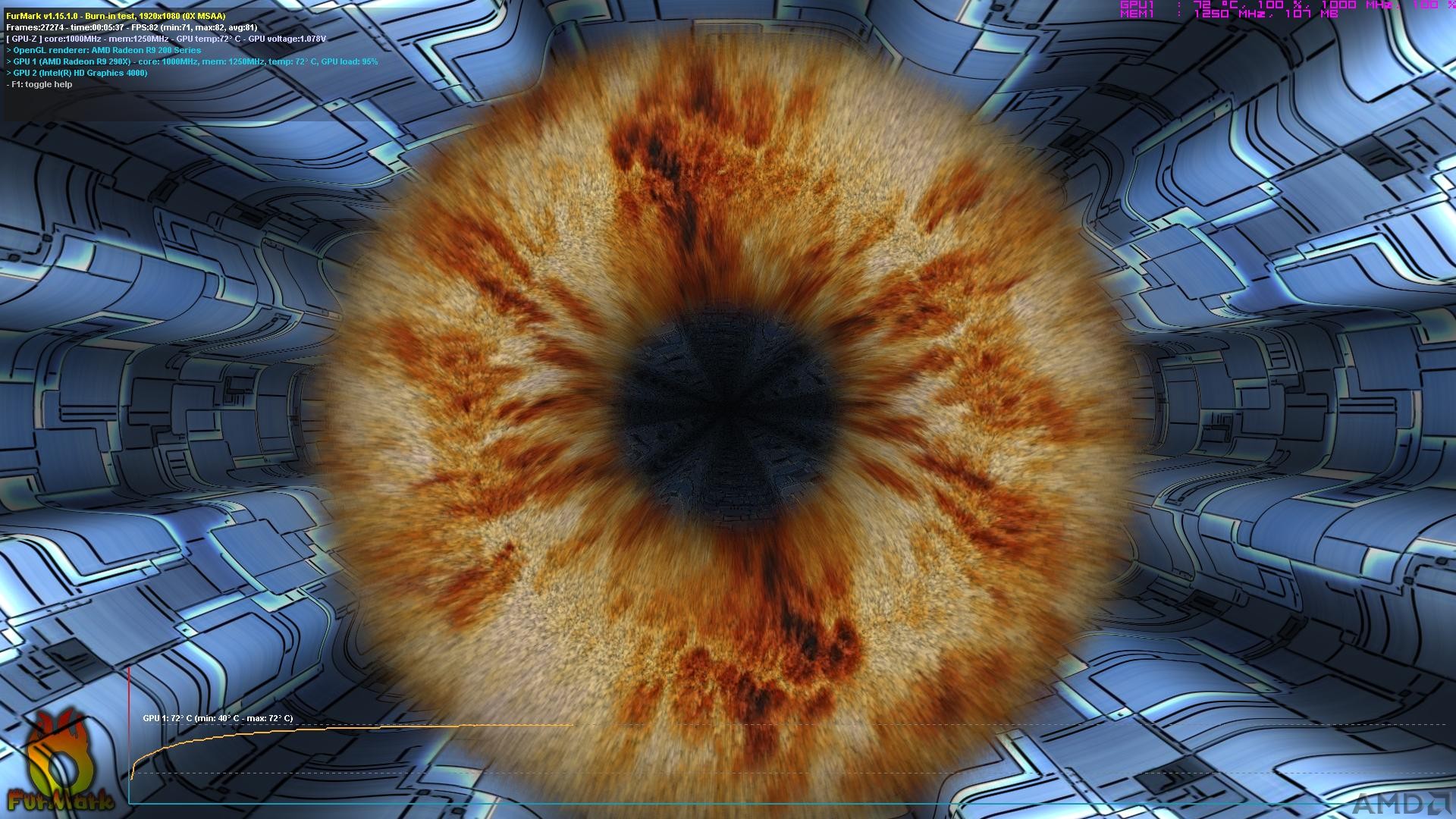

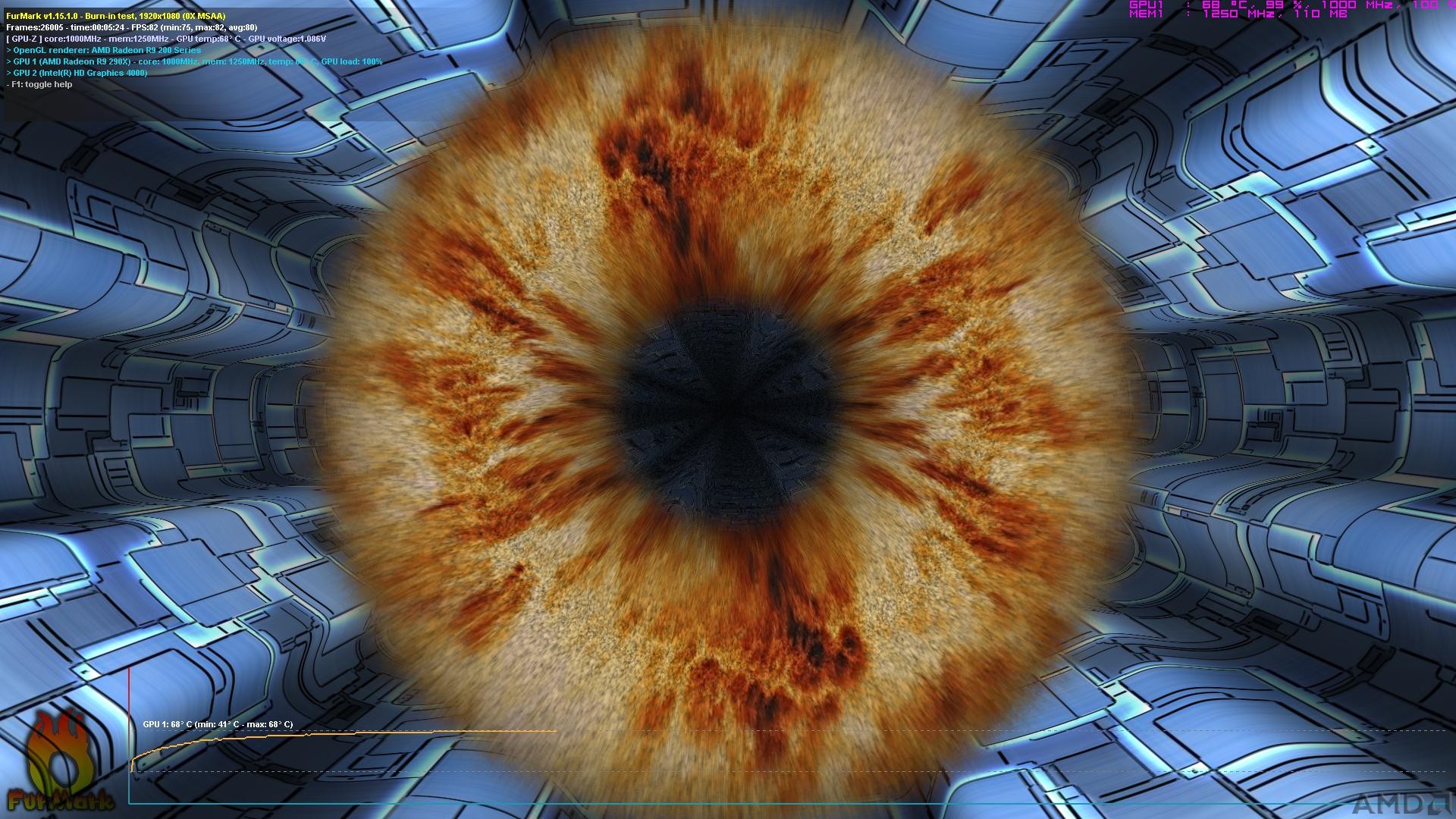

FurMark 2015-02-04 18-19-27-90.jpg

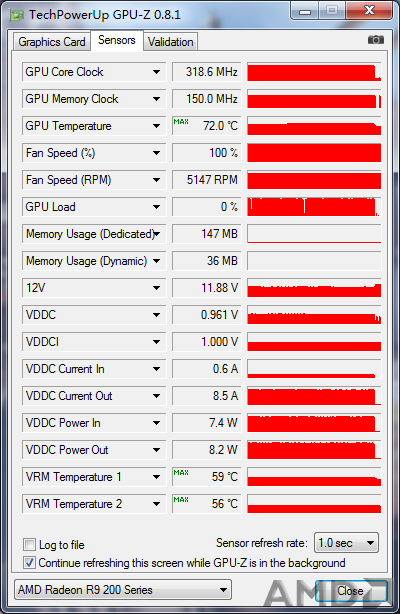

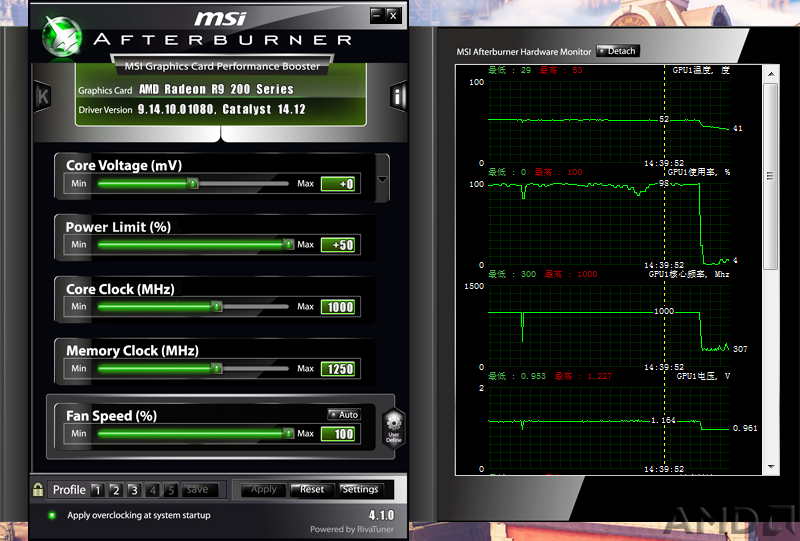

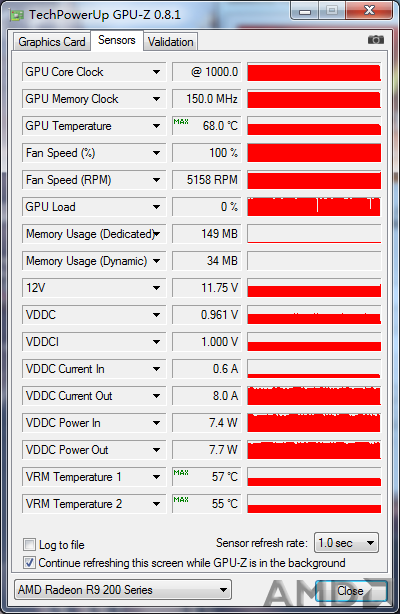

100%转速下,保持机箱风道通畅,甜甜圈5分钟最大温度竟然不到70度
(注意下两个VRM供电温度,为什么现在先不说)

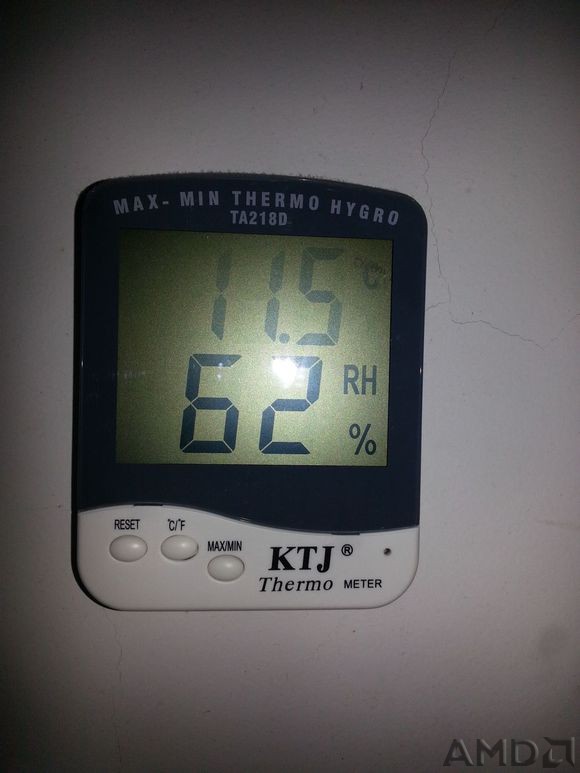

说了这帖子不是新的,半年前的,当时室温只有11-12度。
============================================
============================================

但是噪音是相当大,前面拉到100%简直直升机,这就是为啥默认转速非常保守


搁到uber模式,显卡默认转速玩玩看门狗看看
(290 290x有两个bios一个是quiet模式,一个是uber模式,quiet模式转速曲线更加保守)

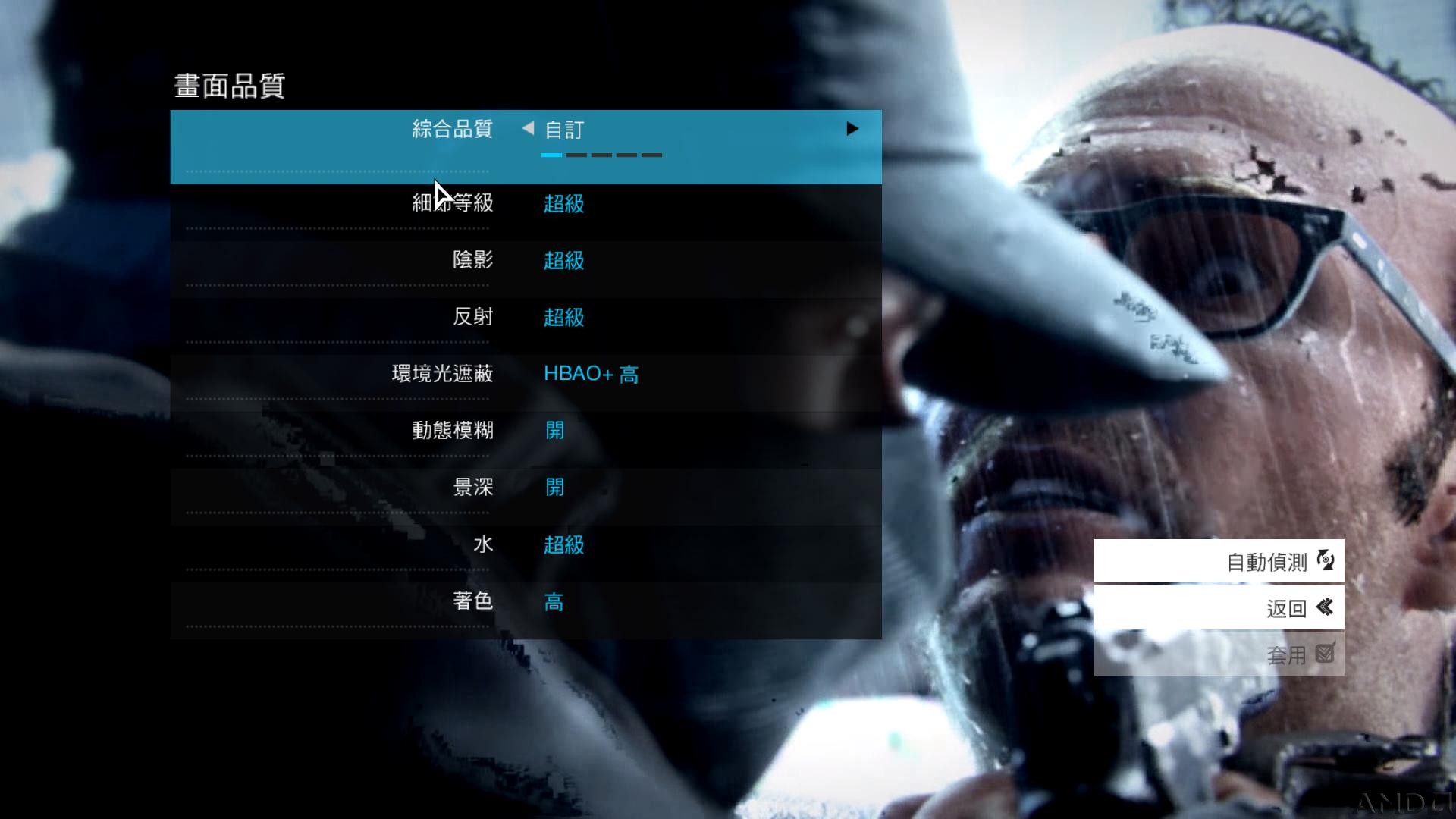

看门狗如下设置,以下楼层关于看门狗的测试都是这个设定,我平常就是设成这样玩滴,除了抗锯齿不是最高,可以说是最高画质了
Watch_Dogs 2015-02-04 18-26-11-15.jpg Watch_Dogs 2015-02-04 18-26-15-30.jpg
Watch_Dogs 2015-02-04 18-32-25-75.jpg Watch_Dogs 2015-02-04 18-32-39-18.jpg

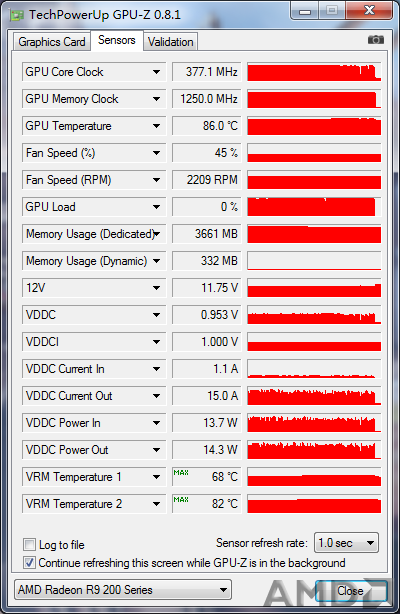

核心温度忘记搁到max值了,不过关了游戏还是有86额,大家还是能看出来多热
(还是注意下两个VRM温度)

============================================
============================================

f8290b7b02087bf46cefb69cf6d3572c10dfcf85.jpg efc703087bf40ad105e72696532c11dfa8ecce85.jpg

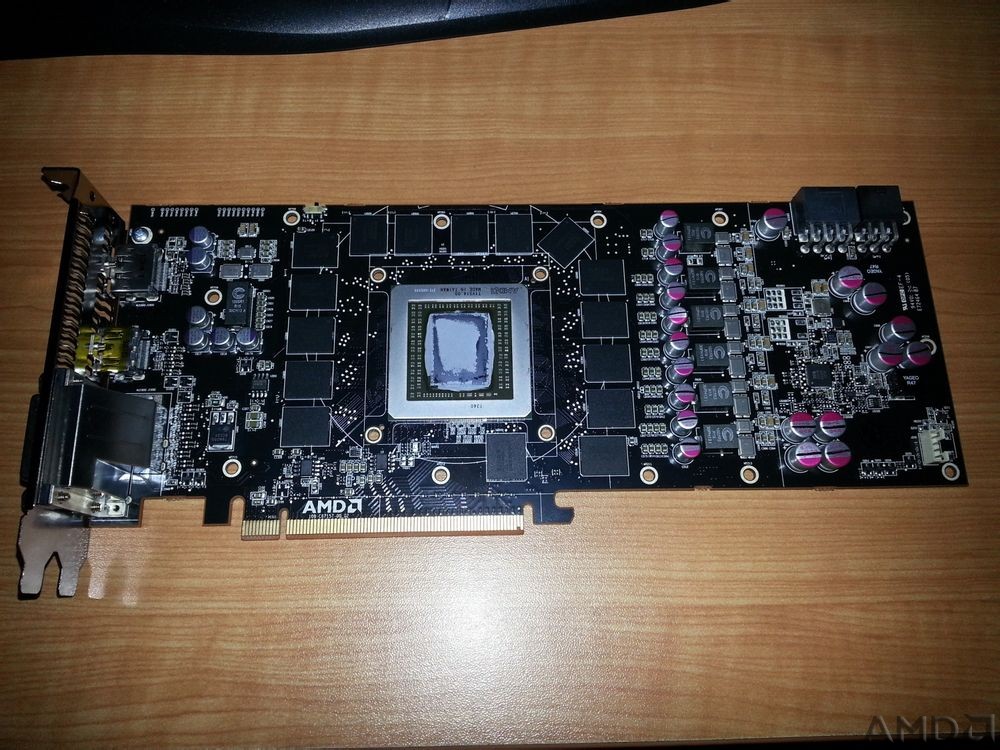

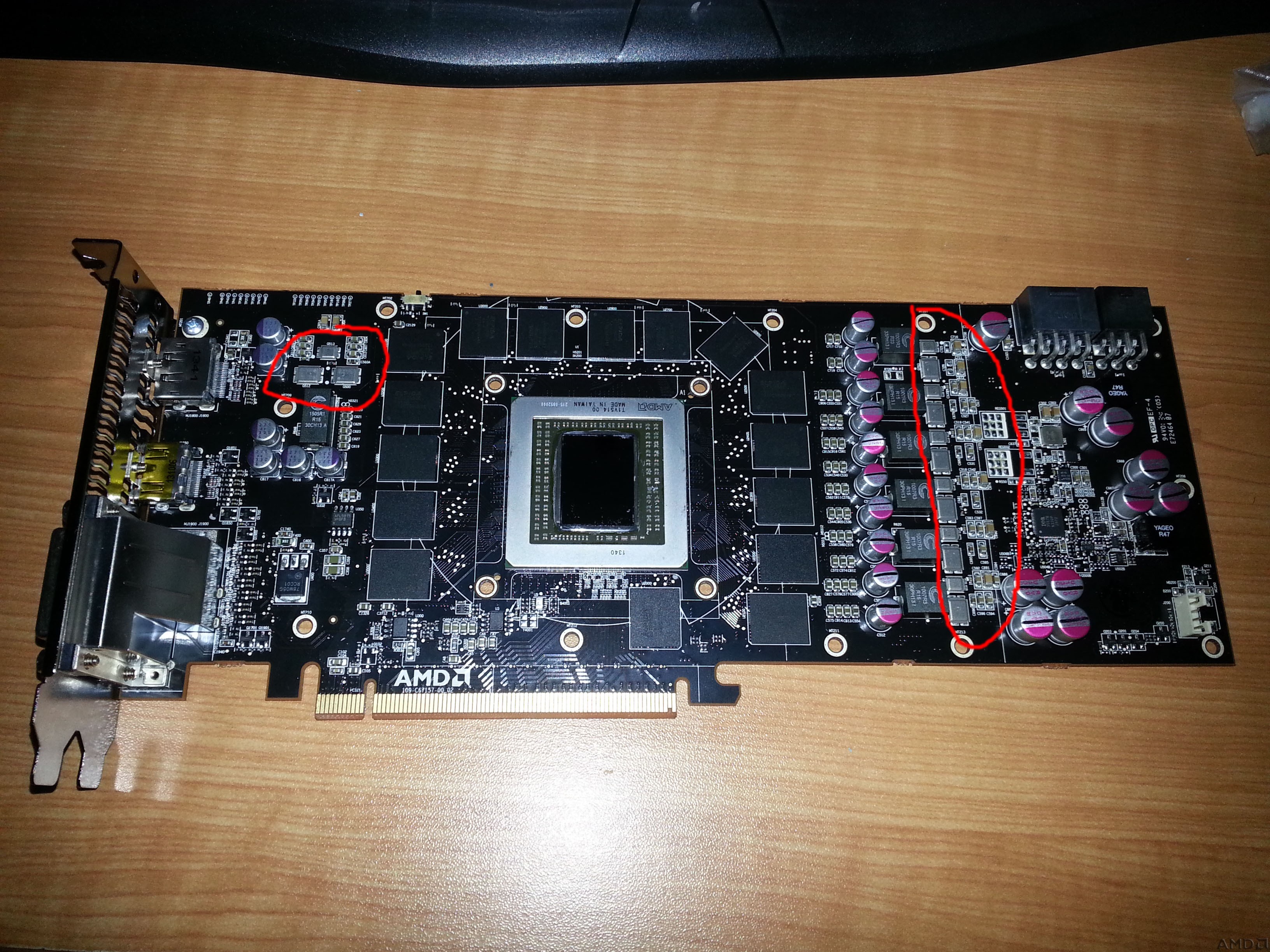

开散热可以看出公版做工非常良心============================================
============================================

经常有人说要给显卡换硅脂,这里就顺带测试下
公版是用相变材料作为gpu和散热器之间填充物,冷的时候很硬,有些人觉得换换硅脂会有提升,我换mx-4(这个硅脂算好的了吧)试了下,温度反而还有点小上升,当然这几度可能是误差,总之情况不是intel 22nm那堆硅脂u那样,散热瓶颈不在填充物上,换填充物能解决问题,gpu本身就是裸的嘛
FurMark 2015-02-04 22-36-36-28.jpg 傲游截图20150204223647.png
============================================
============================================

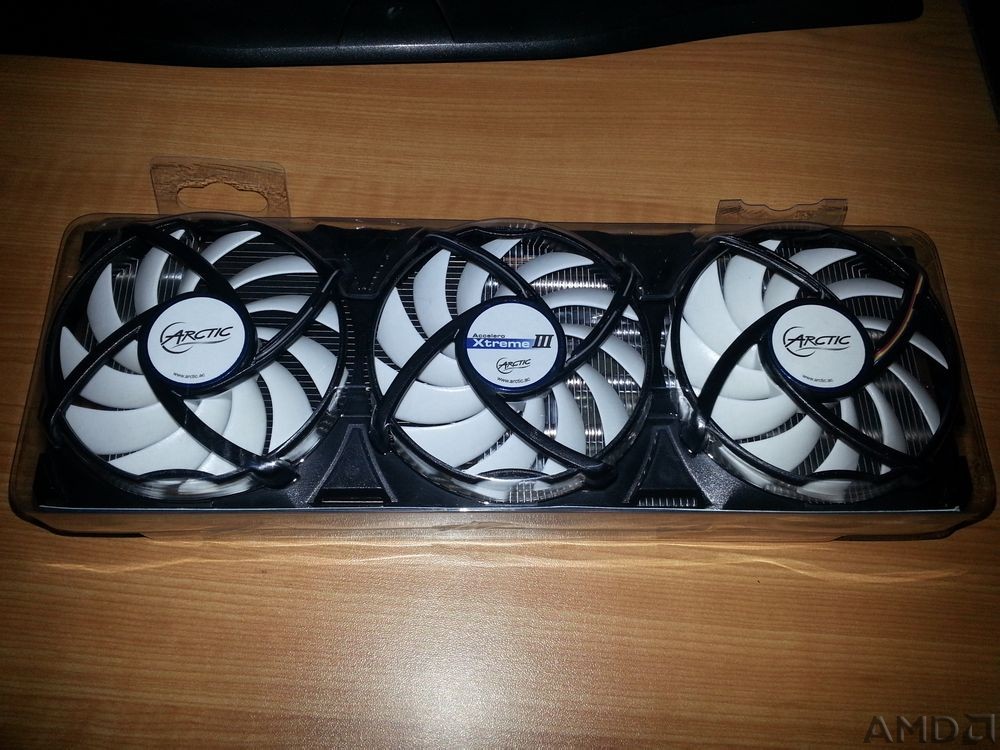

目前换散热风冷主流都是换Arctic的三风扇,简称AC3。
AC3目前市面上三代和四代都在卖,jd价目前三代299,四代469,四代可以买1个半三代了
我开始选择了四代。
AC公司自从名气起来以后开始黑心了现在都是力求一代兼容n堆显卡,没法根据不同显卡的供电部分单独设计,于是从这包装盒就能看出,GPU两旁的鳍片离pcb空隙老大的。所以ac3本体是根本不能顾及供电和显存散热的。4代方案是让显存和供电走背板散热。
c091d52a2834349b95368ef0cdea15ce37d3bed4.jpg 31962934349b033bccb81caf11ce36d3d439bdd4.jpg
但是兼容性非常坑爹,这个背板太厚了,需要一槽还多我cpu散热是阿萨辛,本来就大,显卡和cpu散热器之间本来就只有勉强一槽空间,根本装不下。一般主板pcie3.0×16就在这位置,你移到下面就要降速到x8了。而且就算装下,pcie3.0x16上面一般都还有个拓展,你装了声卡什么的只能拆了
然后和其他玩家交流下来背板散热效率也不行,供电温度很容易破百

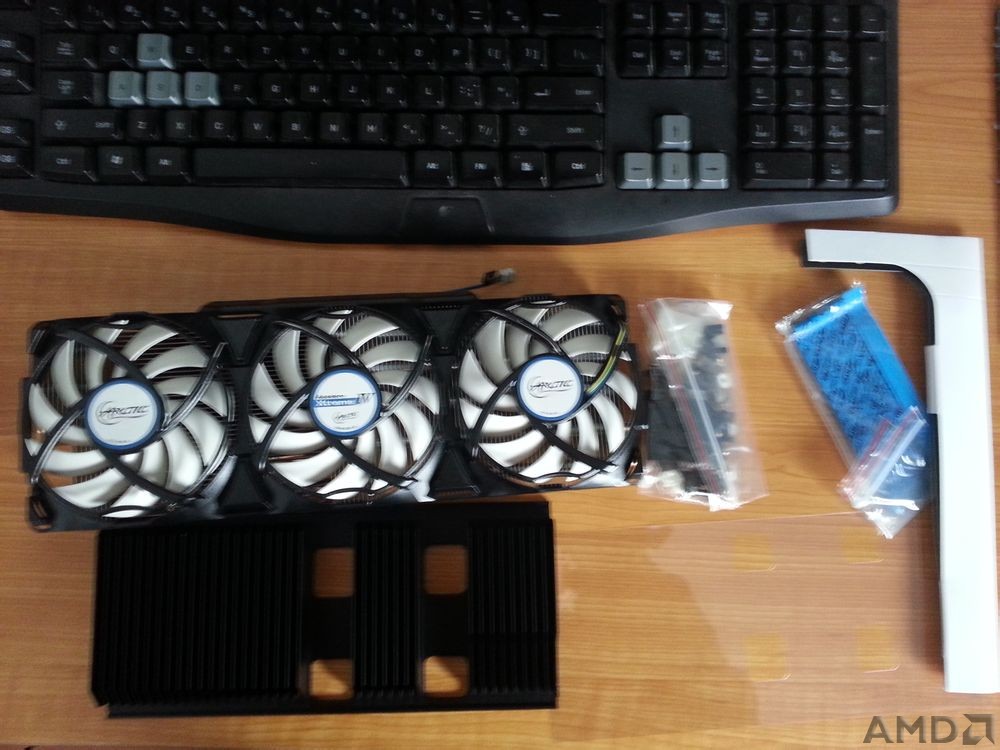

于是我决定改ac3三代
三代四代设计其实差不多,感觉最大差别就是三代没背板。
三代靠贴片解决供电和显存散热
============================================
============================================

啊,前面就说了,这公司自从火了以后,良心就喂狗了。
ac3只附送了12个显存散热,而290 290x是16个显存啊!
这就需要我们自己去配了
目前有两种用的比较多
一种是超频三的八爪鱼,铝的

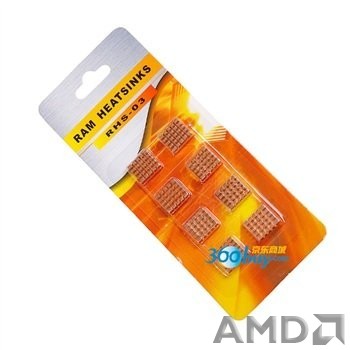

还有一种是金鱼,铜的

我嫌麻烦就买了别人定制的一体散热板
============================================
============================================

贴散热片或者像我一样用一体散热板,安装时候必须要用导热胶黏或者垫导热垫,当然有些散热片背面本身就有胶就不用麻烦了。
我建议用导热垫,导热胶非常难清理,之前我以为ac3的显存散热片够,黏了一次,再去掉时候那个胶很难处理,不过导热垫要考虑黏性问题,我现在用的黏性很低,如果贴散热片的话容易掉下来悲剧。

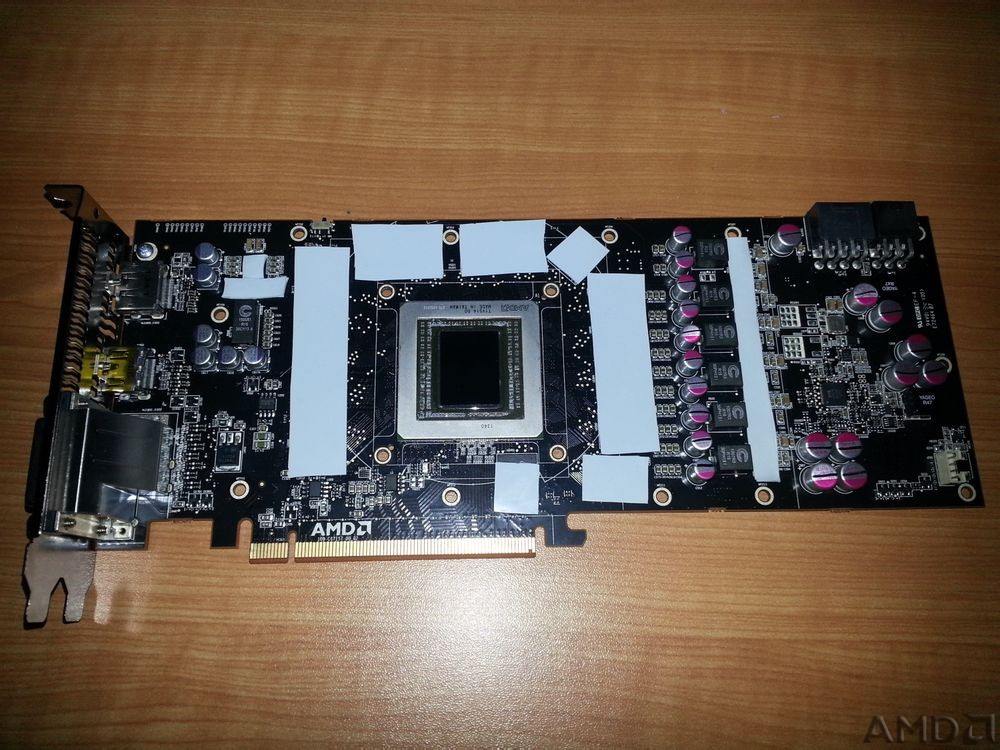

重点关照供电部分,这部分我叠2层,后期又加了一层。

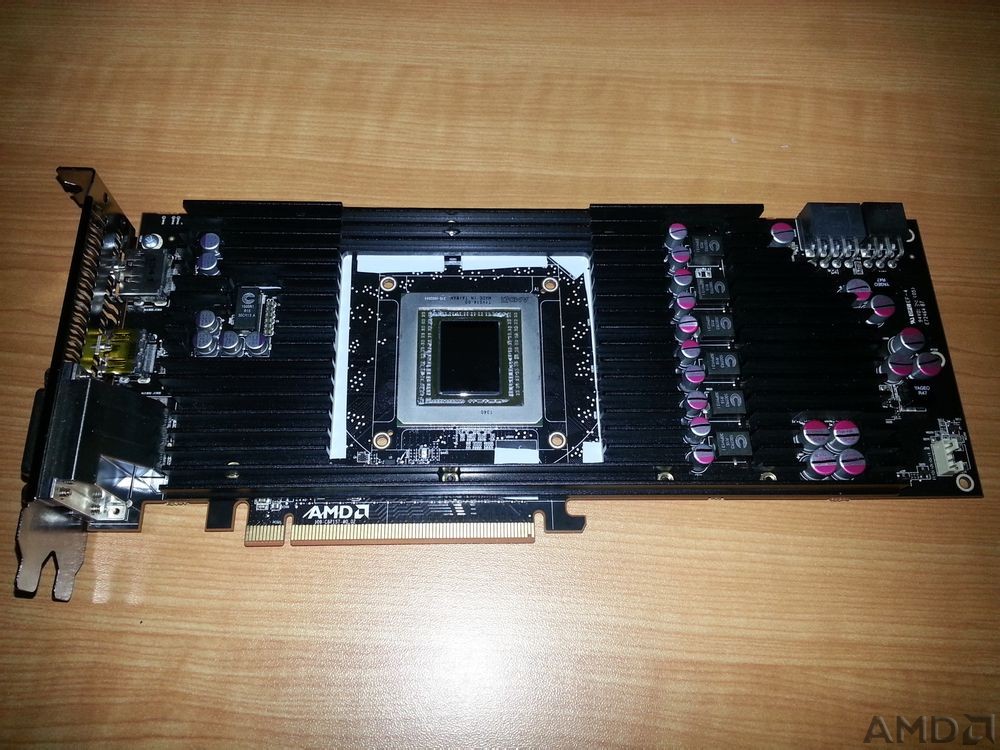

装上一体散热板

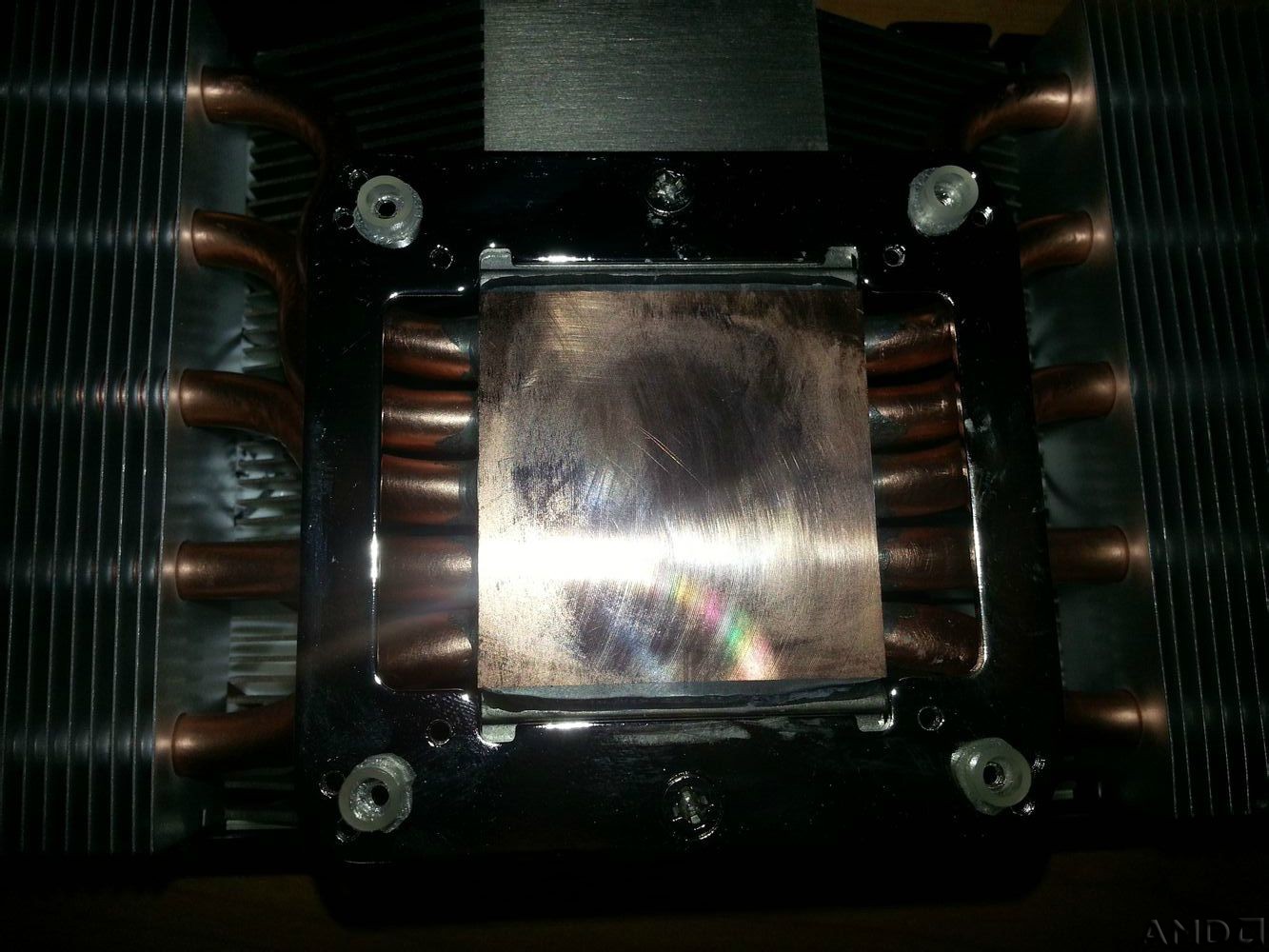

ac3力求一套散热能兼容一堆显卡所以有各种孔位安装起来非常烦,首先你要在底座配你显卡的空位上黏几个立柱,那个双面胶难撕的很。
底座上本来是有硅脂的,我用酒精洗掉了,强迫症···在GPU上涂了

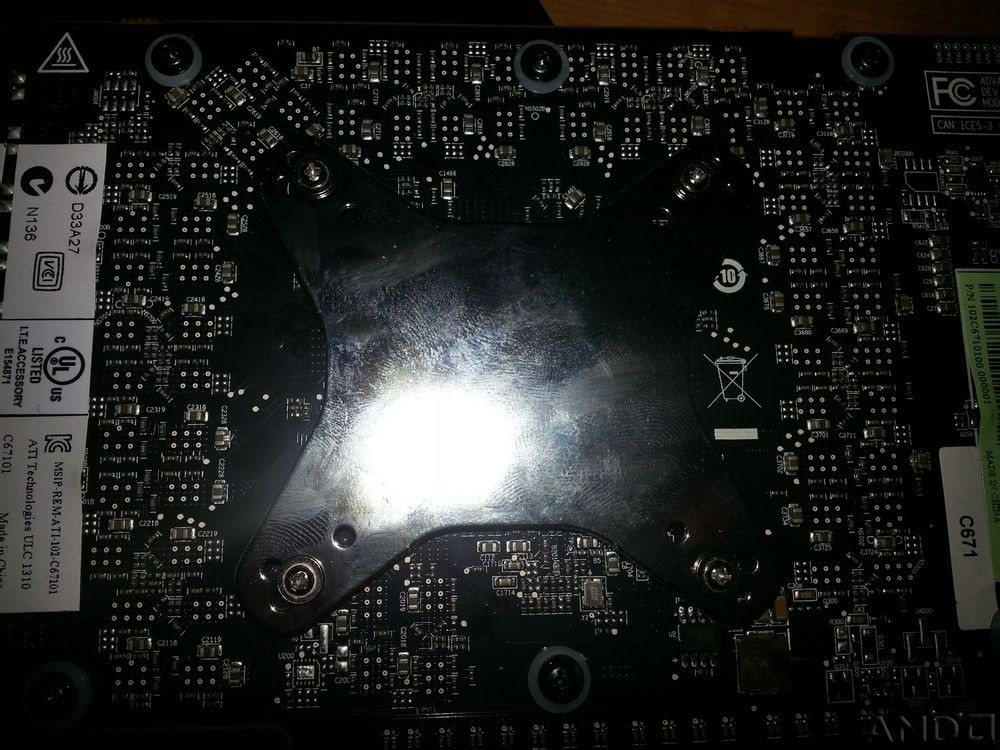

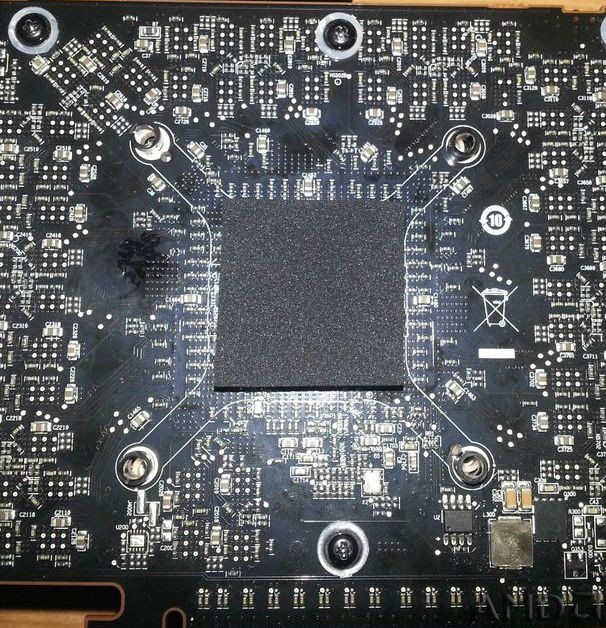

在显卡背面黏个海绵,也要加四个立柱
装好就是这样
7d9e730e0cf3d7caf873df03f61fbe096a63a97f.jpg e7b47af40ad162d9952b826915dfa9ec8b13cd3f.jpg

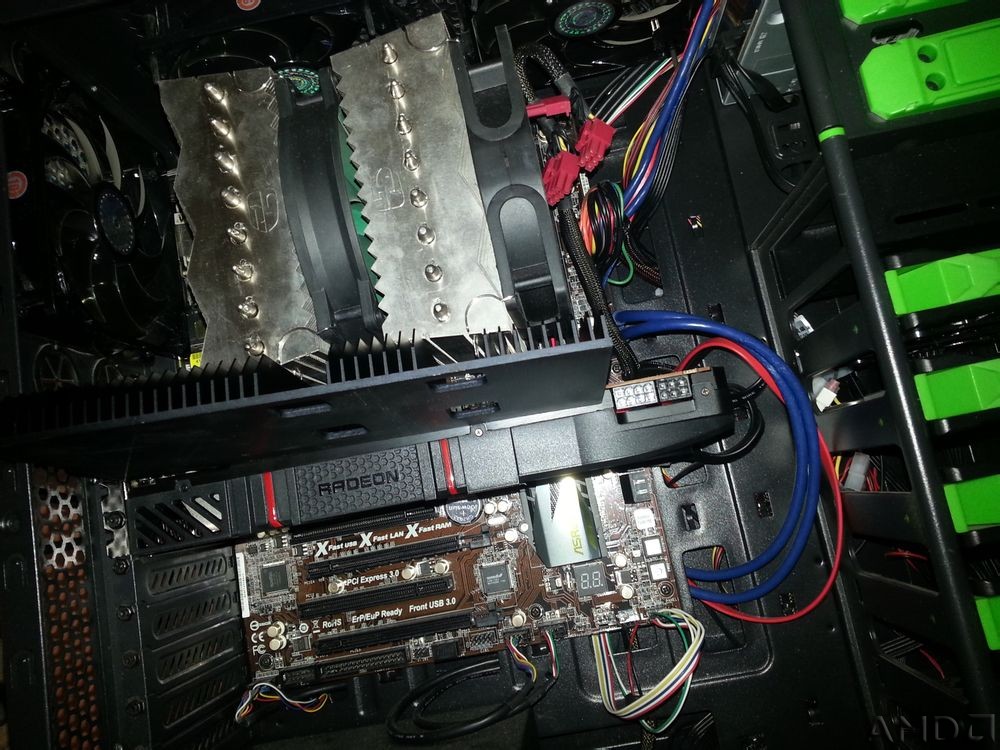

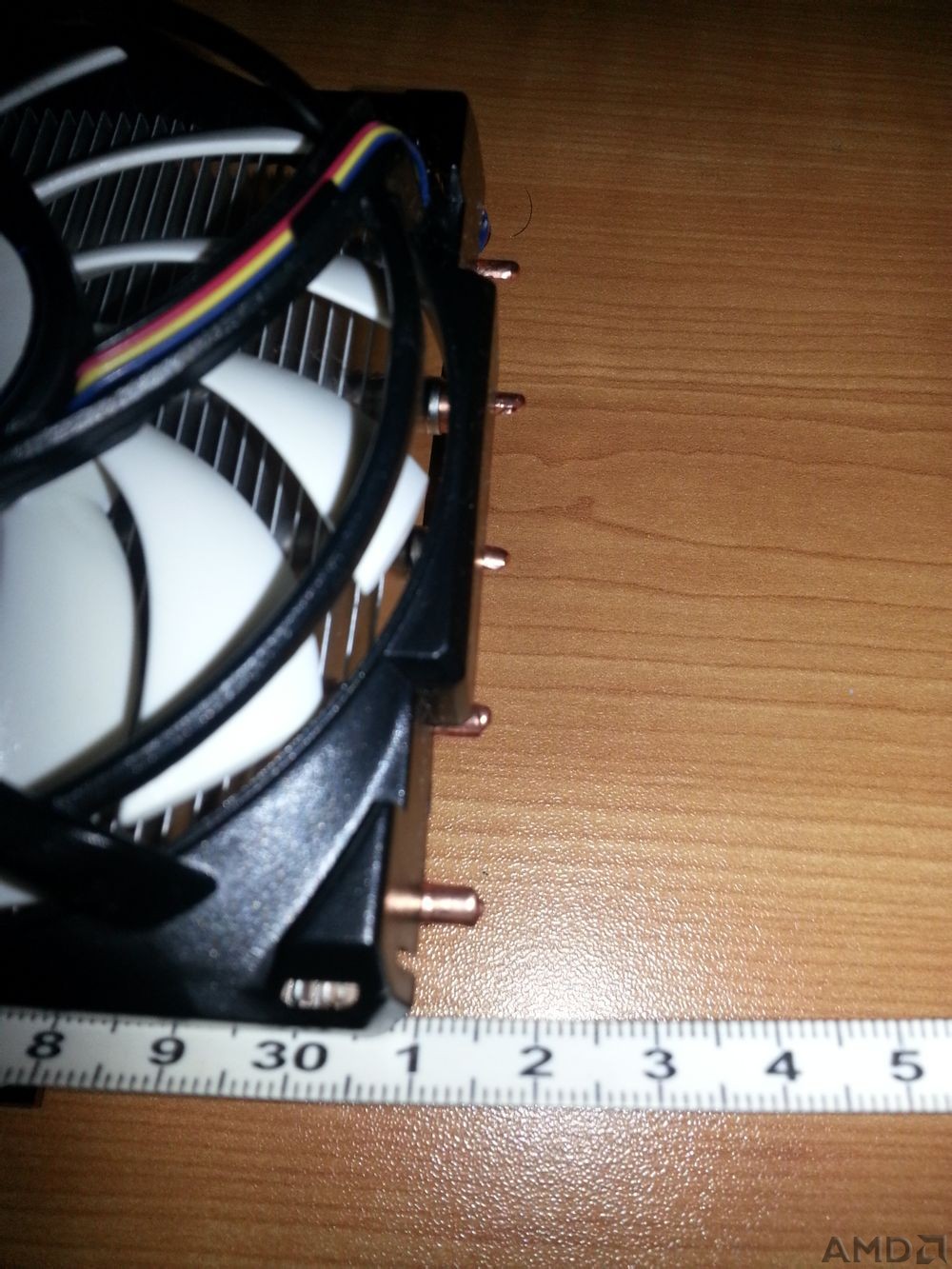

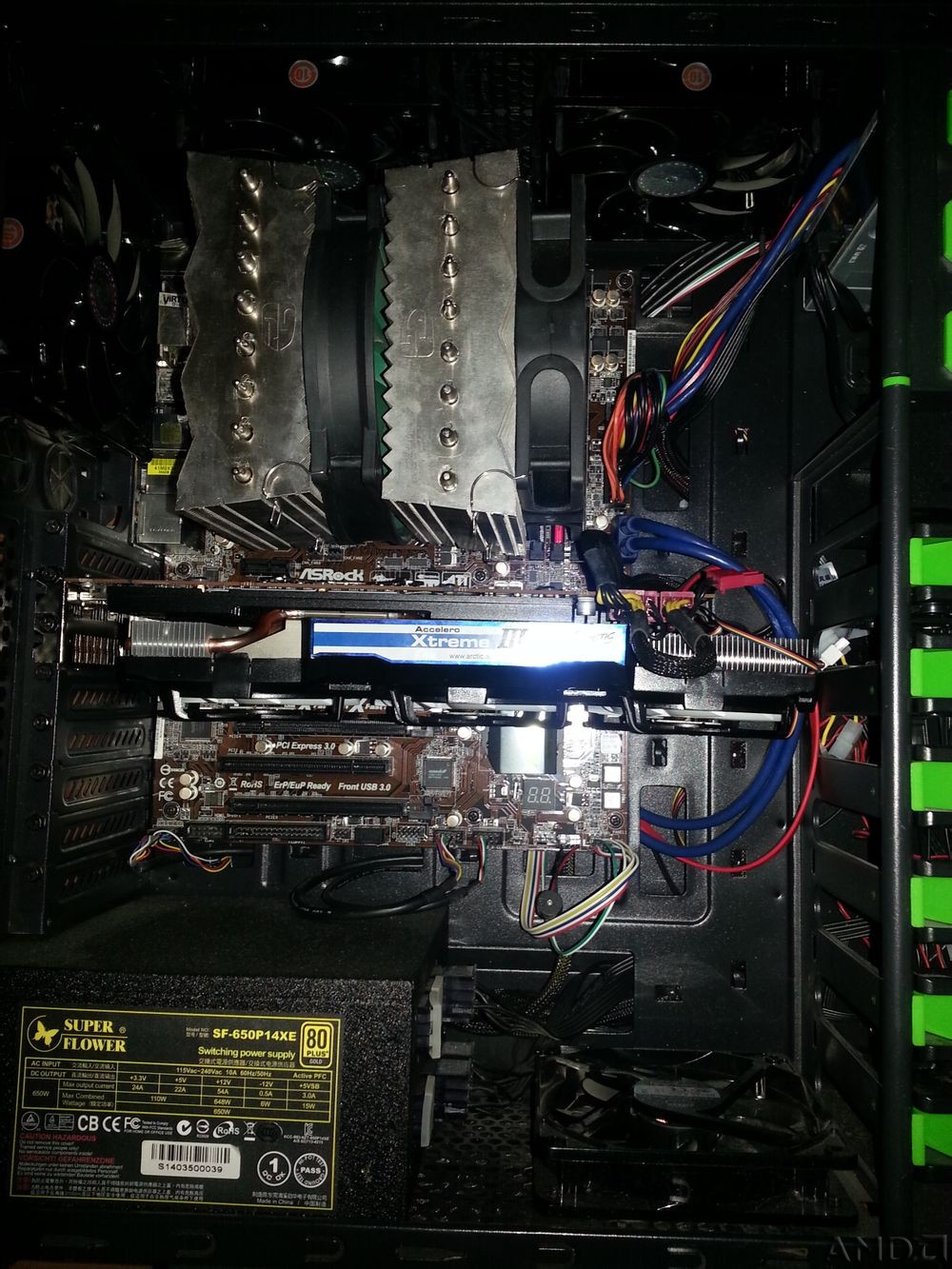

装好散热器,显卡总长度接近32cm
渣走线勿喷
============================================
============================================

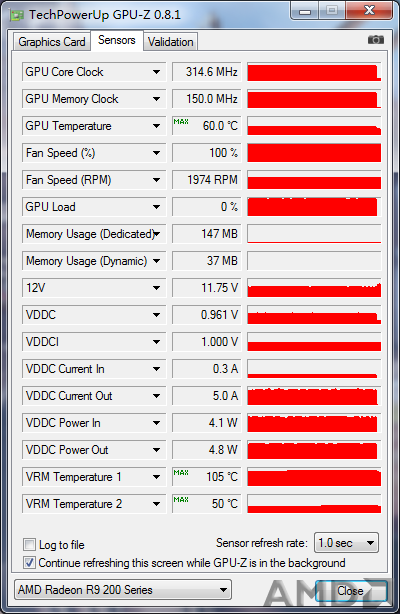

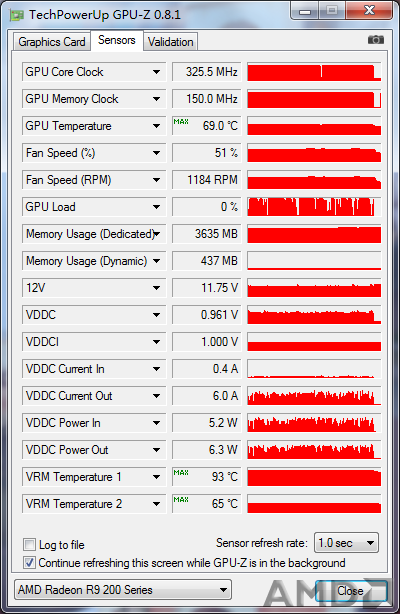

100%转速下,风道通畅情况下,核心温度完美压制,甜甜圈5分钟最高只有60度,不过VRM1供电温度非常感人,VRM2倒是跟核心温度超不多,对比下前面公版拷机温度,vrm1高了太多。好在供电到125度才降频,不过这温度老吓人的(对比前面)

FurMark 2015-02-10 10-34-37-67.jpg
============================================
============================================
换ac3必须调转速,如果你用公版保守的默认转速,玩游戏供电有boom的可能

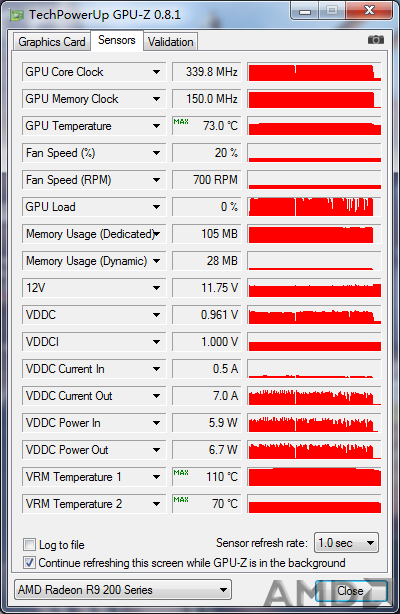

我看门狗潇洒了30分钟,vrm1就上了110度了
Watch_Dogs 2015-02-10 11-49-54-37.jpg
============================================
============================================

100%转速,机箱风道通畅
Watch_Dogs 2015-03-03 14-47-14-72.jpg
傲游截图20150303144028.png 傲游截图20150303144040.png
============================================
============================================

实际应用你是不可能一直100%的,虽然ac3比较静音,100%转速和25%噪音差距不是很大,但是也有点小吵。

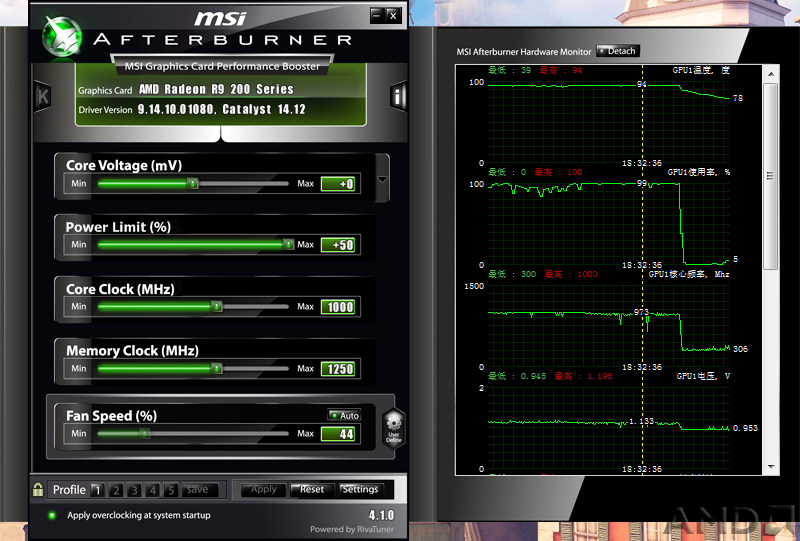

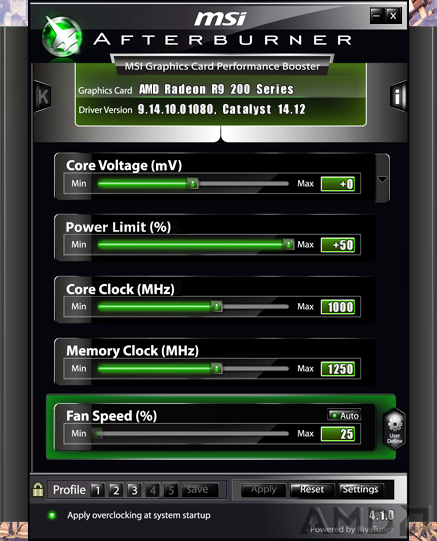

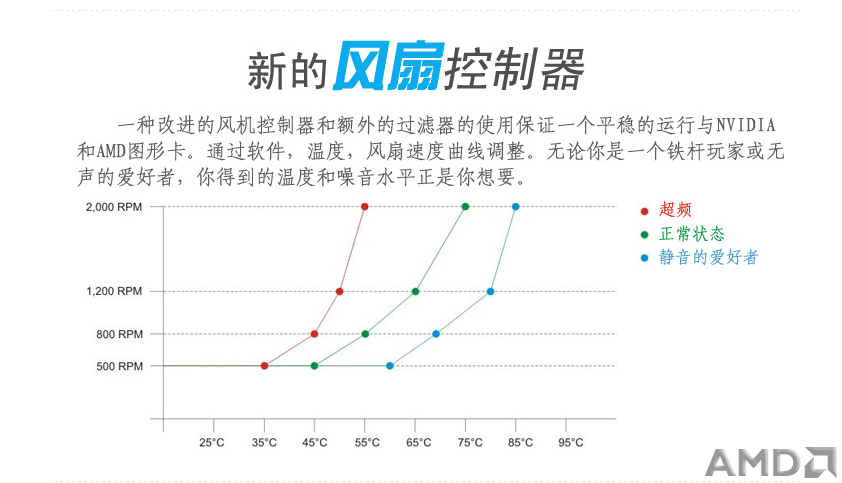

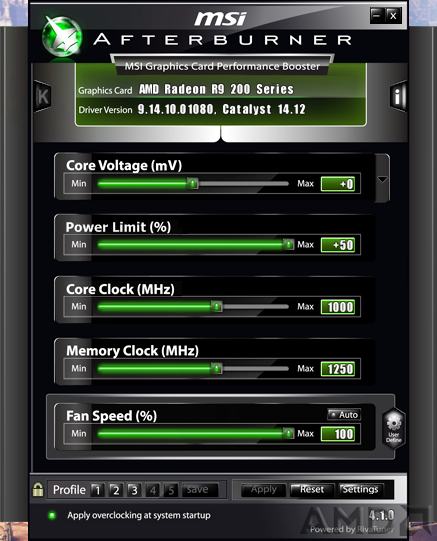

官方推荐了3个曲线,我就按推荐的正常状态曲线在msi的软件上设置了下
点那个齿轮,应用自定义转速
Watch_Dogs 2015-03-03 15-10-54-15.jpg

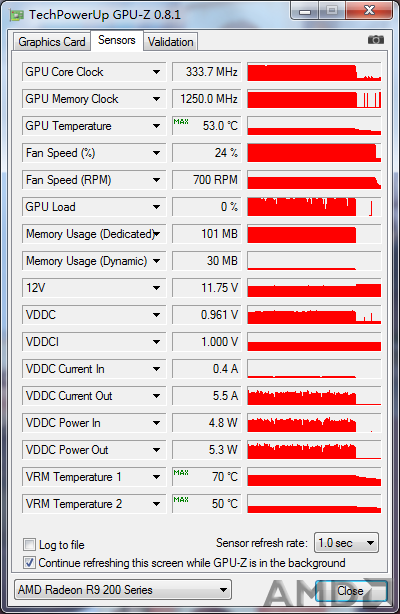

看门狗30分钟,VRM80多度,还凑合。核心当然是没问题啦
傲游截图20150303152124.png 傲游截图20150303152113.png
============================================
============================================

还有一点要注意的就是风道,我把机箱风道关闭后,看门狗玩了10多分钟就这幅德行了
整个机箱摸起来是热的,这个跟很多非公卡一样,因为下压式散热不比公版涡轮,风是往显卡屁股那边排到机箱外,是往机箱里面排,没有良好的风道就是烤机箱啊
02ad91ef76c6a7ef05514553f9faaf51f2de6689.jpg.png 0061e61190ef76c66da5165e9916fdfaae516789.jpg.png
============================================
============================================

总结:
1.目前市面上销售的两代AC3三代更加值得买,四代价钱贵了150多,将近三代一半钱了,而且背板兼容性和效果都不是很好,个人觉得不划算,当然你可以使用背板同时也在正面贴散热片。
2.三代显存散热片少4个,需要自己另配
3.安装比较麻烦,因为一代兼容了太多显卡
4.散热器加显卡本体接近32cm长,想换ac3的朋友注意机箱是否放得下
5.转速要调整,不然吹不透鳍片,供电容易过热。
6.AC3对核心压制的确给力,而且真心静音,但是对供电和显存是完全顾及不到,需要加被动散热片,温度会比公版高不少。
(听说淘宝做一体散热板那哥们又出改进品了,不清楚会不会好点。贴吧有人的方案是拿his金立方的散热板+AC3,据说效果不错)



有换散热意愿的吧友可以参考下
============================================
============================================

既然290x被改造了总得玩玩吧?

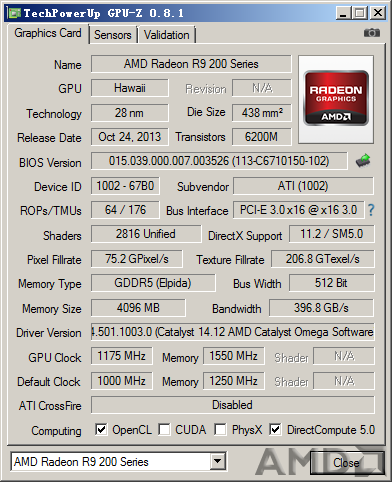

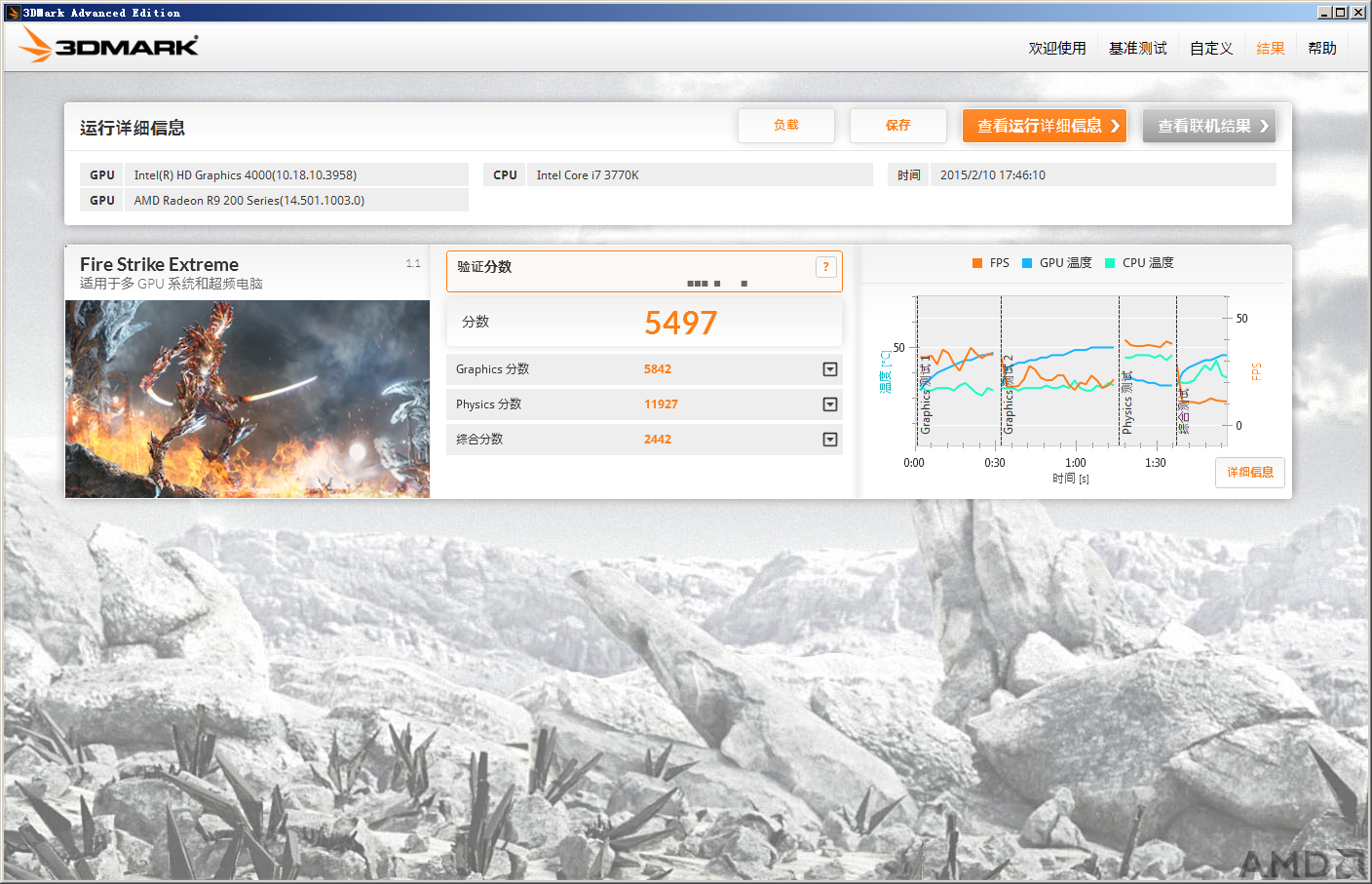

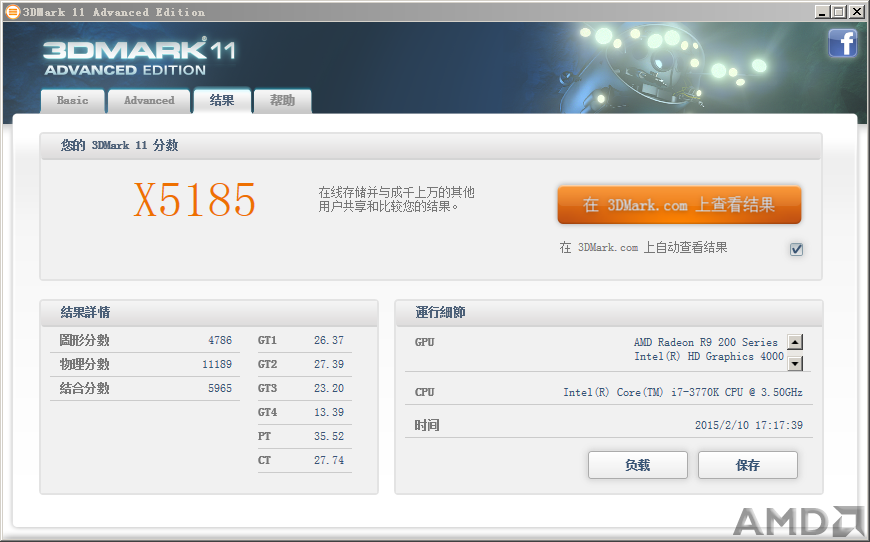

OC到1175/1550分数如下
CPU3770k OC4.5G 驱动14.12(话说半年了,还没个正式版驱动
1175_1550 (2).png
3d11 a卡分数真心太低了
