【07.16 13:27更新】非把Fury X塞进小机箱里，完成度90%

goodcup

【07.16 13:27更新】

Fury X显卡如果放入小机箱里，最大的难题就是这个水冷排。
这次用的乔思伯U3虽然在空间上可以满足把Fury X放入到机箱里
还是遇到了一些不可预见的物理不兼容

①U3标配12cm可调速风扇，所以要包括调速器在内都拆掉放置Fury X的冷排
②冷排进出水管要下置，否则会和电源卡槽物理冲突。（好在下置和显卡位不冲突，阿弥陀佛）
③由于冷排厚度太大，所以对散热器尺寸要求比较高，尤其是ITX主板。
   因为CPU散热器位和冷排很近，所以要求CPU风扇要不不高于于4cm（估计，没量），要不塔式避开冷排（目测，几乎没有这种冷排尺寸）
④由于冷排出入水管下置，所以U3的侧面3.5寸硬盘支持不能用了

所以现在整个电脑完成90%，就差CPU散热器，一会去网上找找………………

现在上图

第①条不兼容问题

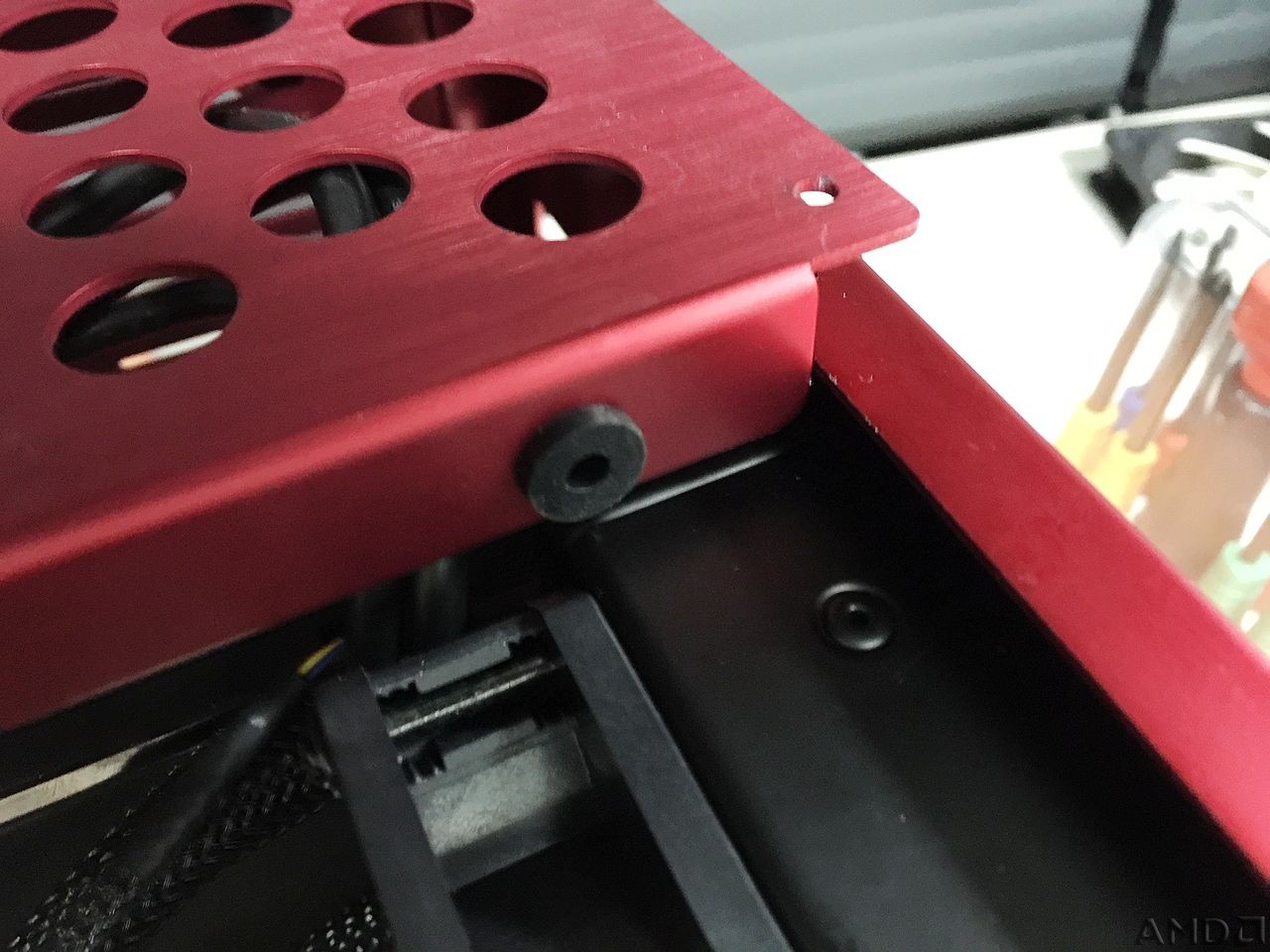

第④条不兼容问题

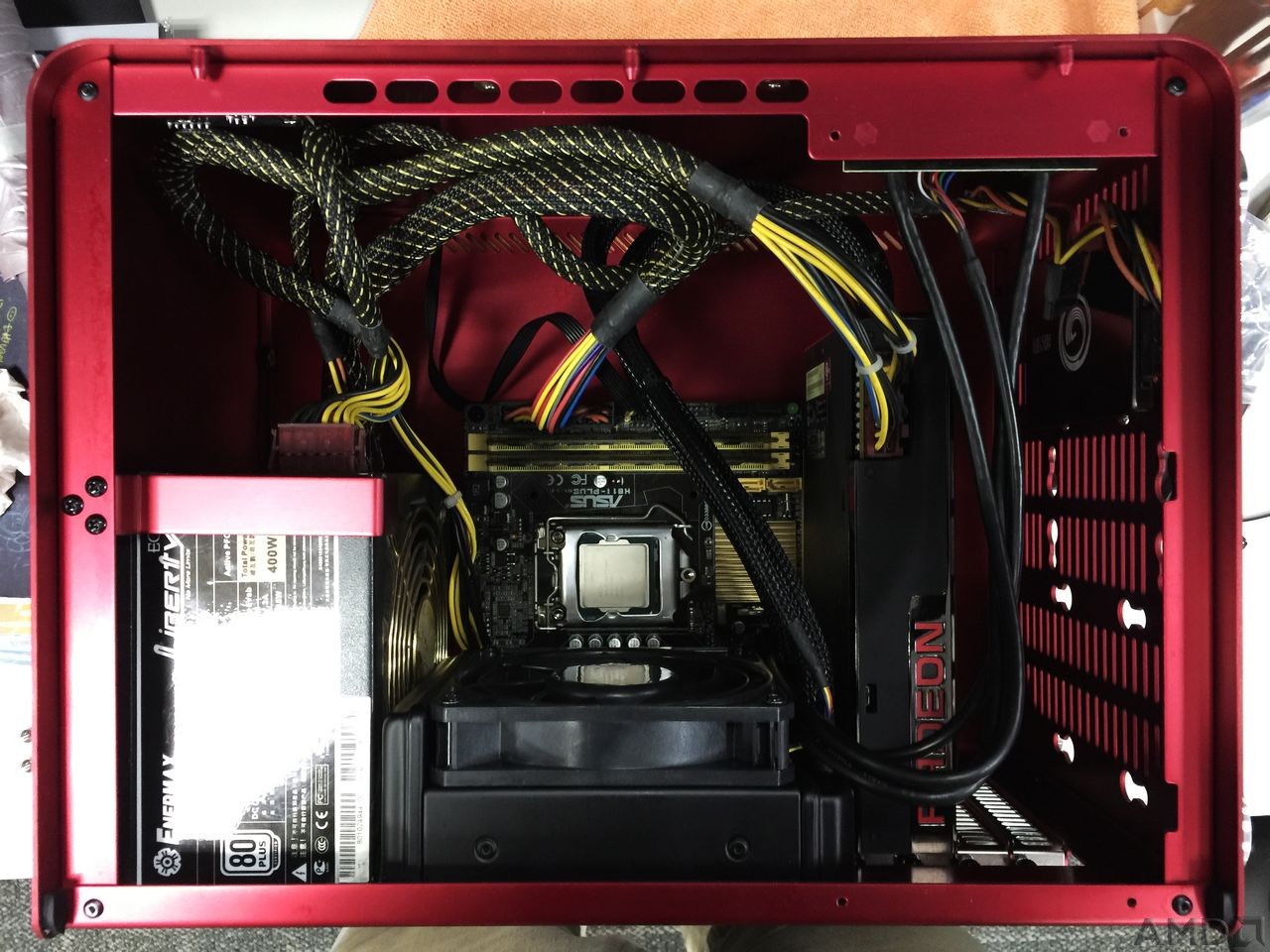

机箱内部初装效果，很乱，因为机箱不支持走背线，加上本人实在不会理线，所以大家请见谅。


盖盖后效果，因为CPU没有散热器。。。。。。没法开机，无法看到信仰灯了，哎。。。

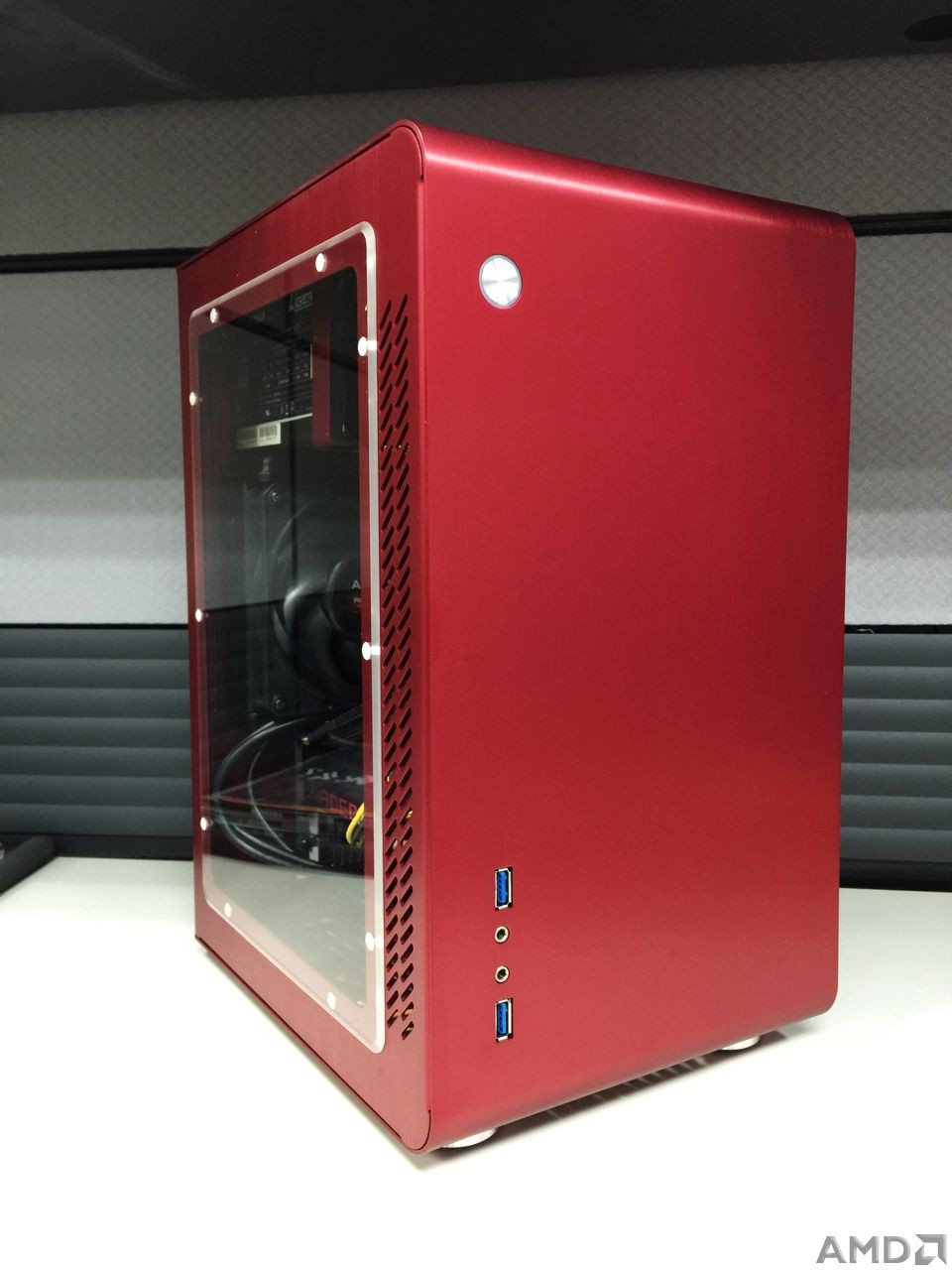

再来一张主机侧面效果，骚红~~~太适合AMD了，太适合Fury X了


【07.15 15:47更新】

和坛友“gyb4411”一番讨论，最后中午还是决定买乔思伯U3红色侧透版
感谢gyb4411的各种信息提供，么么哒~~~

一不做二不休，走电商太慢，直接杀到中关村取货，现在才回来

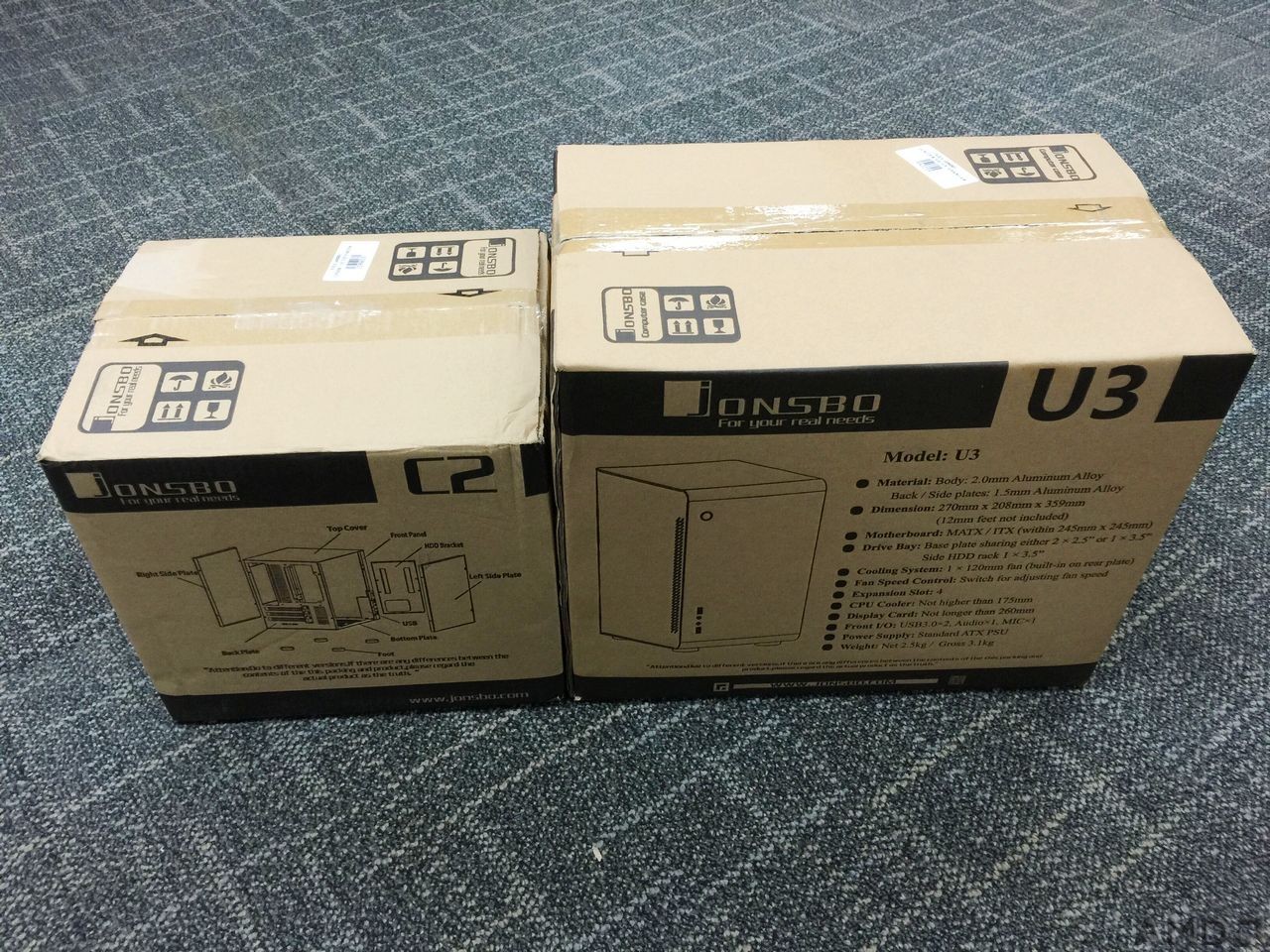

哎，U3确实比C2大太多了，看包装箱就能感觉出来，有违我当初装进ITX的初衷，


再来一张和iPhone 6 Plus的对比照大了好多，前面有和C2的对比

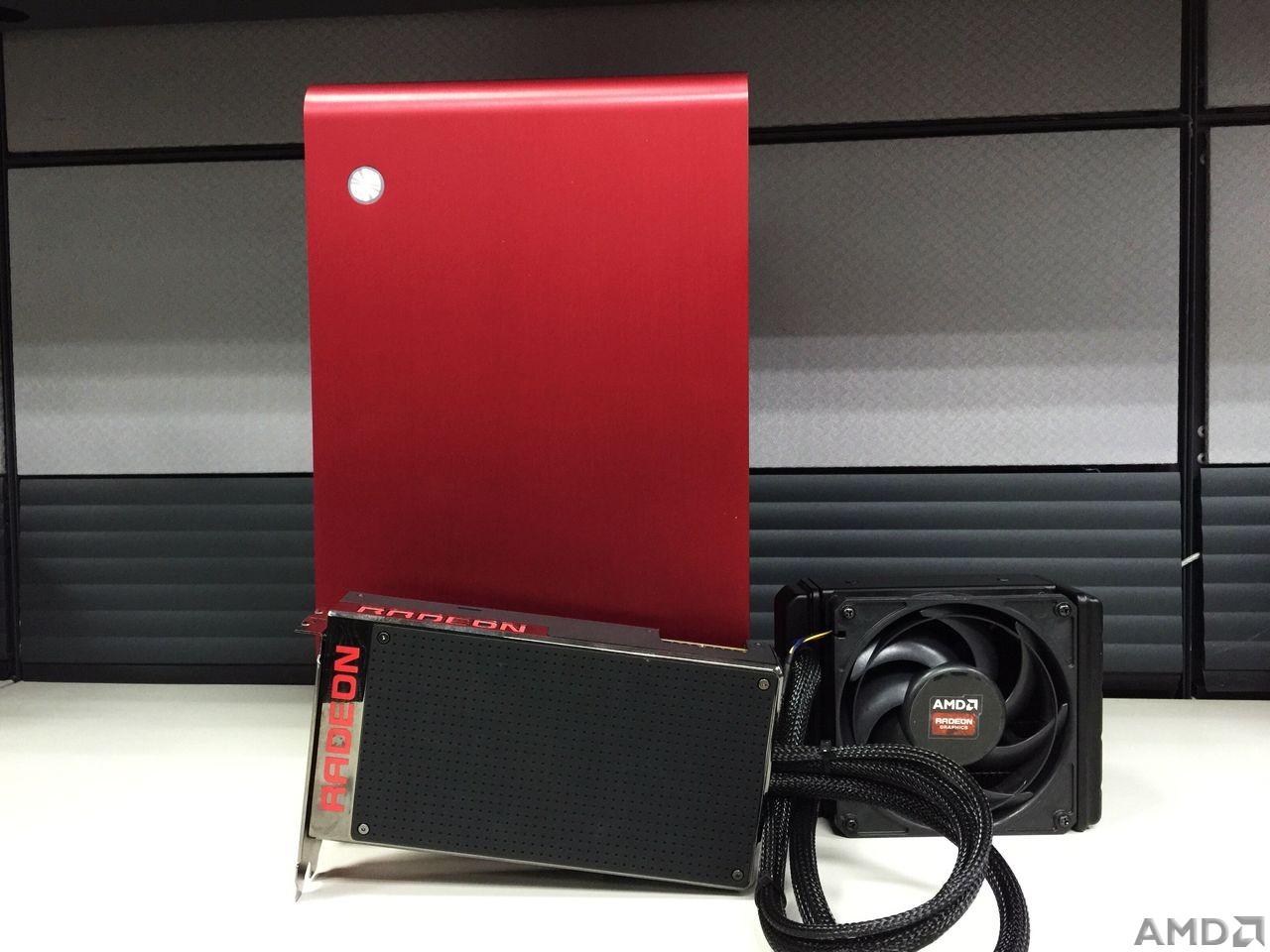

然后适合此次主角Fury X的合影，还是很搭的，哈哈


持续更新，未完待续~~~~~~~~~~~~~~~~


~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
【07.14 14:39更新】


冷排高度需要底部空间和2个SLOT槽位，所以对于Fury X的双槽设计来说就。。。

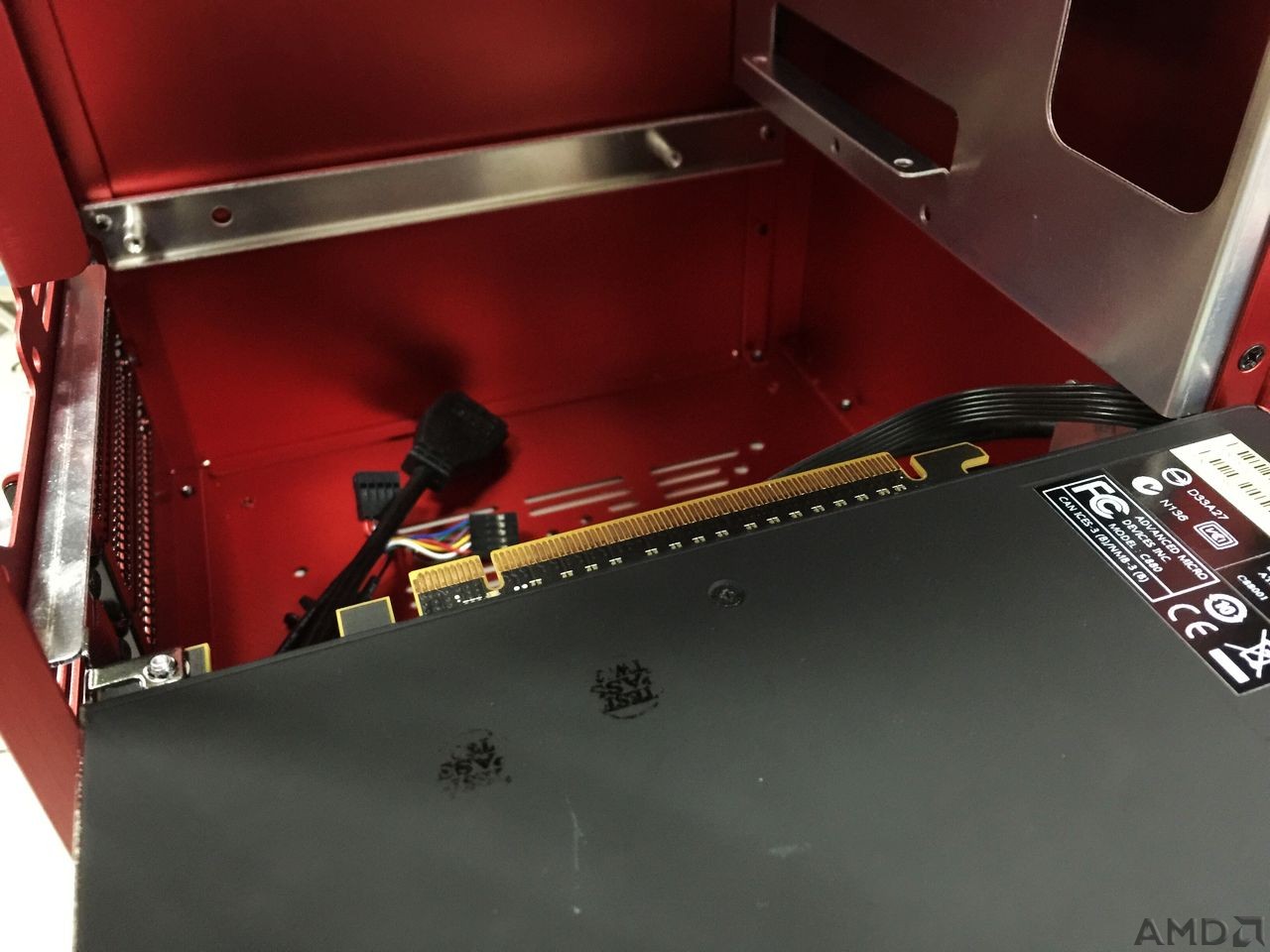

机箱还是无法把Fury X放进去，多出部分见下图

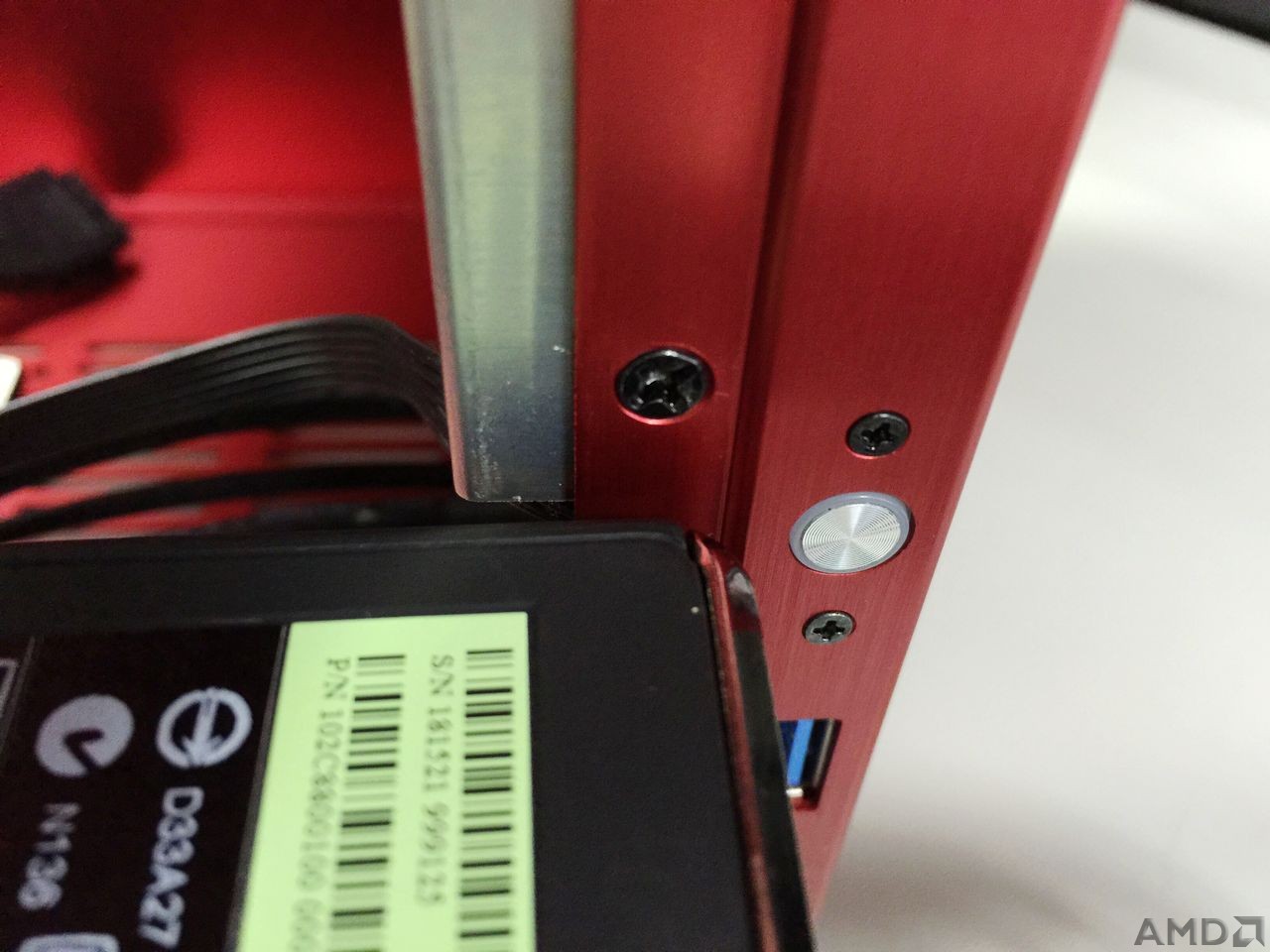

PCB长度大于机箱深度，同时还没算上水冷管尺寸

所以接下来只能换了。。。。。。。。。查了一圈只有红色MATX机箱或者非红色的ITX机箱，我纠结了

大家选哪个？？？

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
自从进入DirecX 10时代，旗舰显卡的身材就变成了现在的“XXX……XXXL”体型
以前DIY确实喜欢“高大上”的装机理念
全塔式机箱、大型主板/显卡/散热器。
不过随着时间的推移，小型化板卡性能越来越强。
尤其是ITX主板已经有了X99和Z97之后，超强ITX主机50%展现在我们面前。
剩下50%就是显卡了………………

Fury X的出现，HOHO，这50%总算来了。

手上正好有点富裕配件准备临时与Fury X搭出一套ITX主机
不知道有戏没。

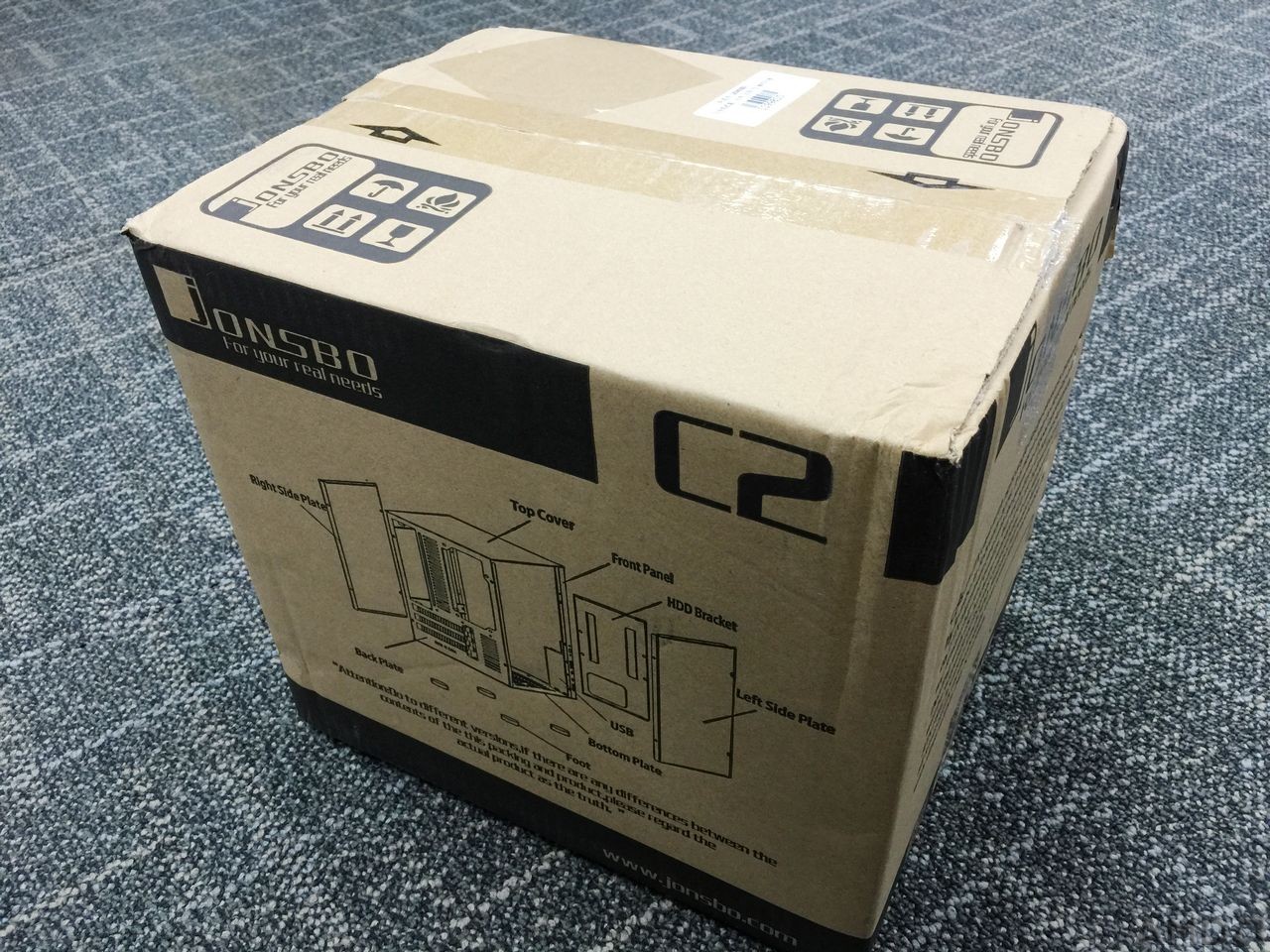

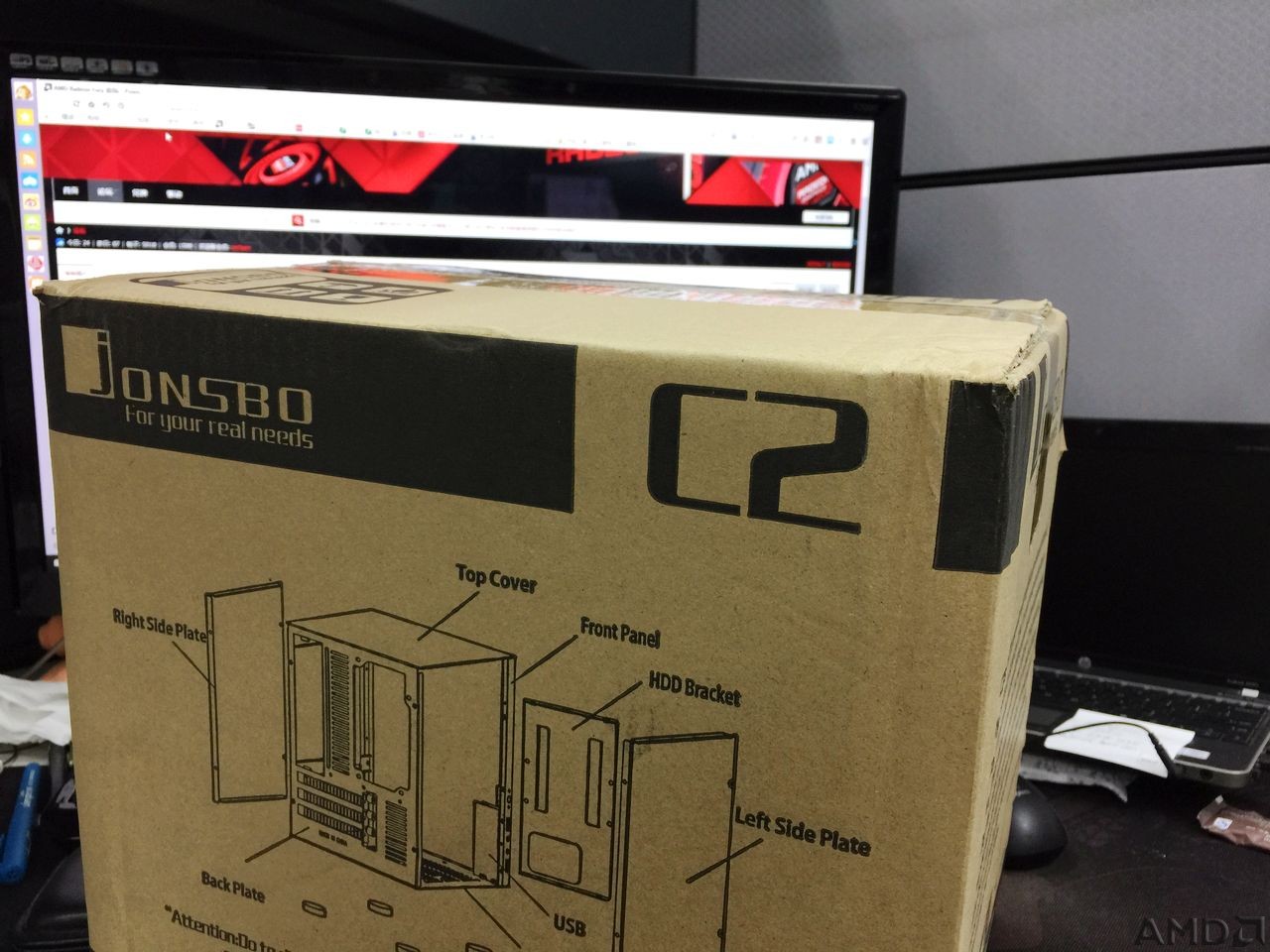

万事俱备只欠东风，机箱今早快递到公司了。
就等显卡了………………

没钱，想买个便宜有有事铝机箱，乔思伯是个不错选择


以前帮朋友买过V3，但是感觉放不进Fury X的水冷排，所以买了C2试试

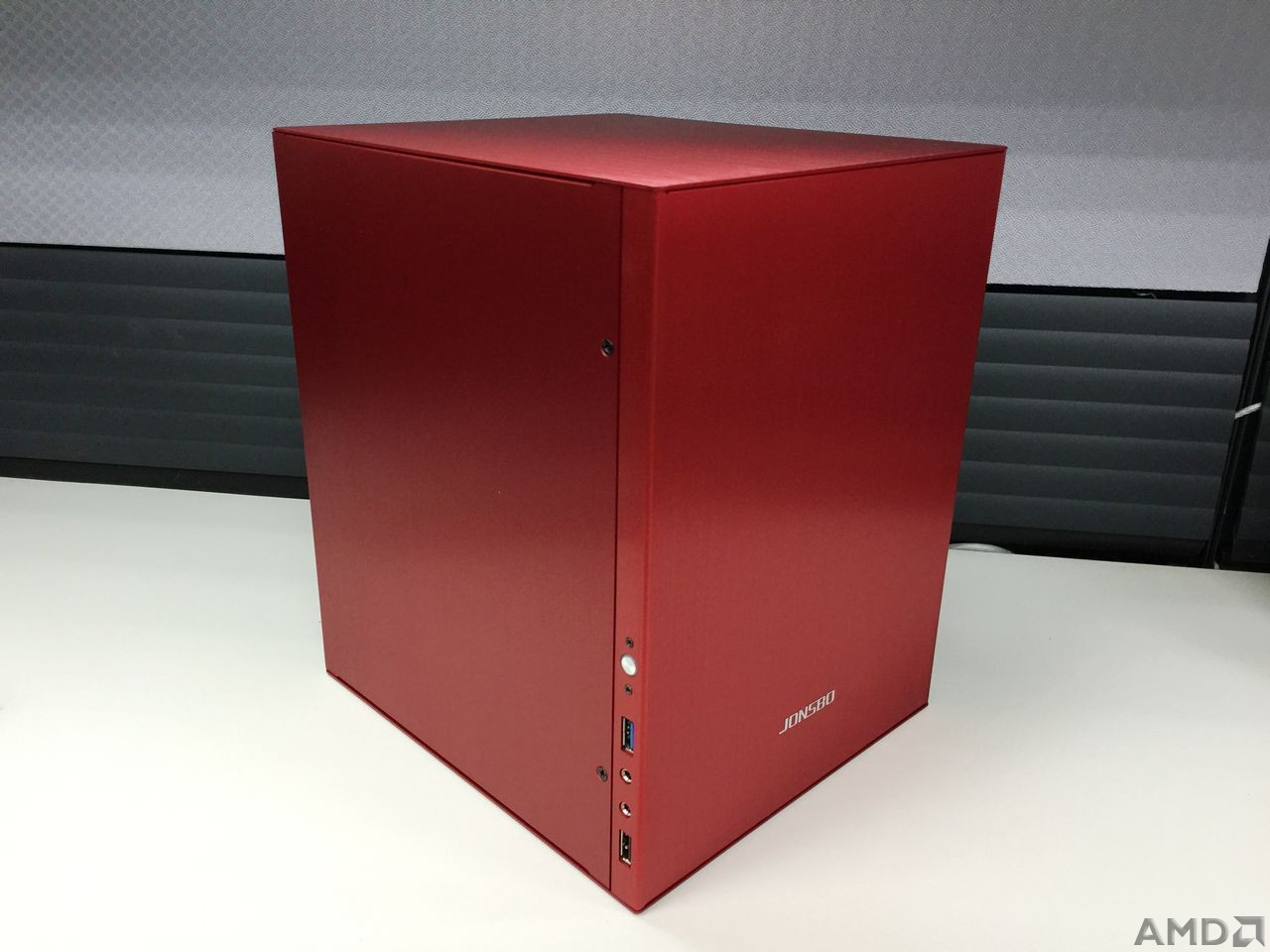

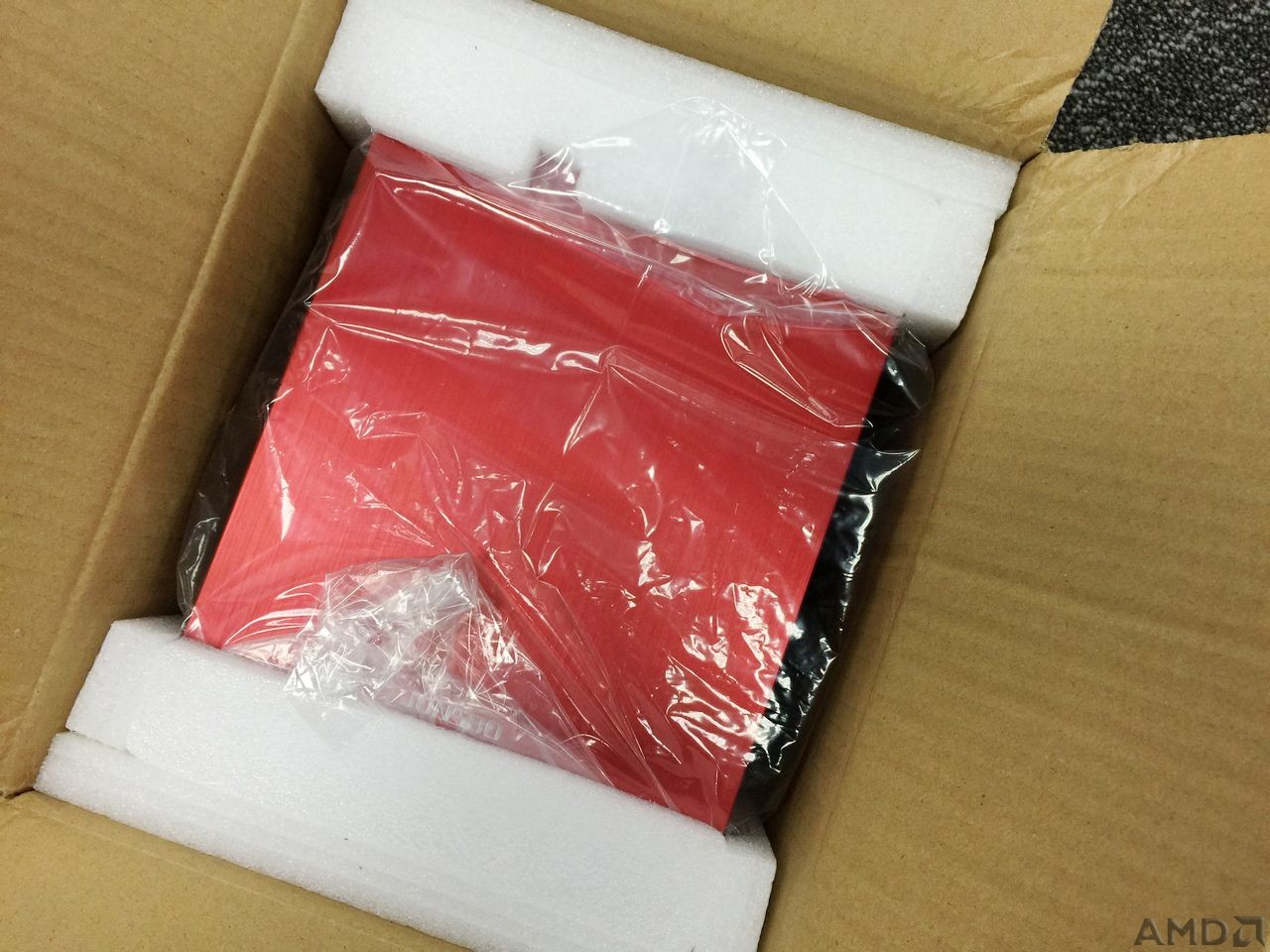

AMD主机必须骚红色啊，哈哈


感觉和V3差不多大呢，有种不祥预感。。。能放进去不啊

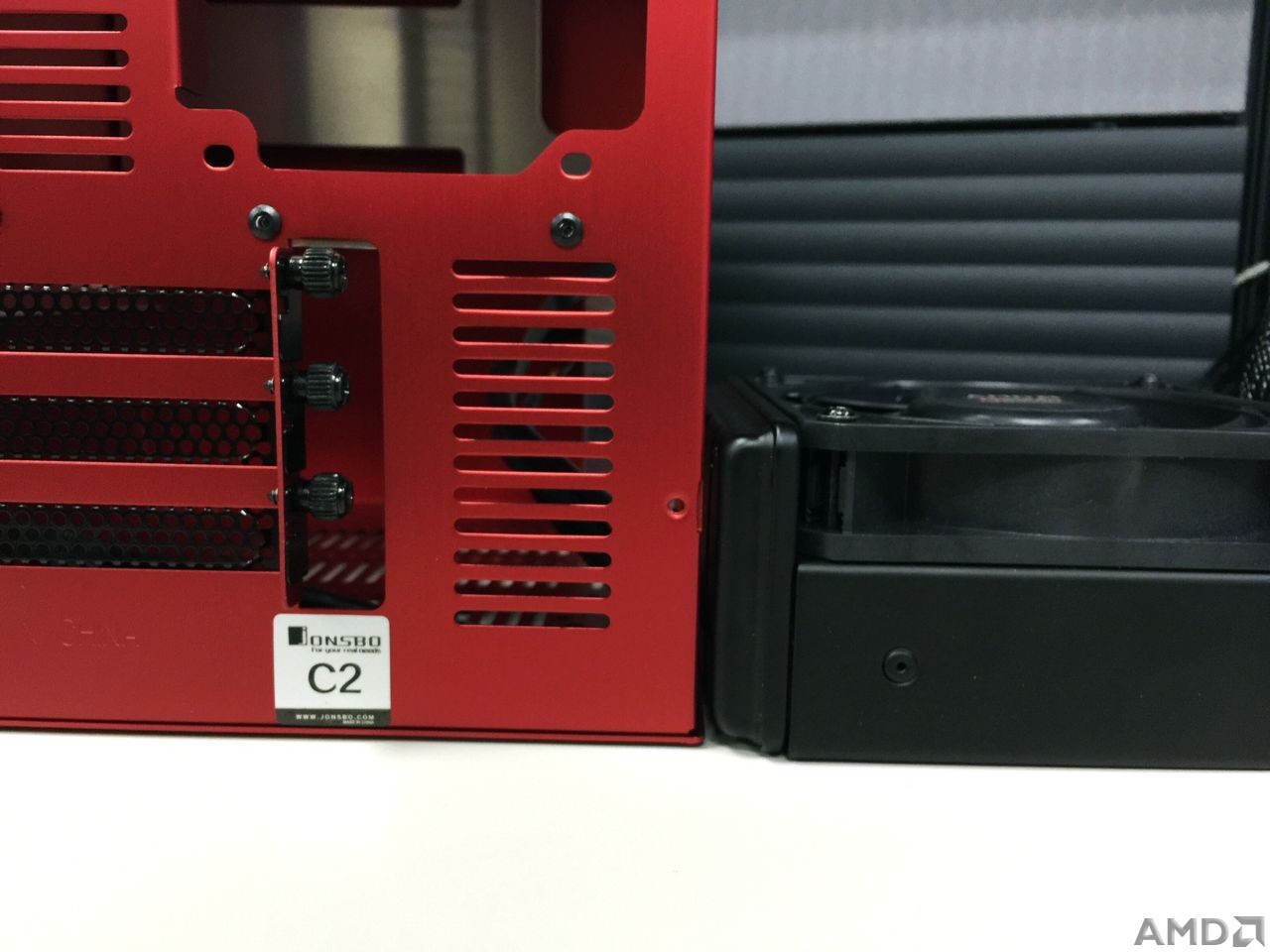

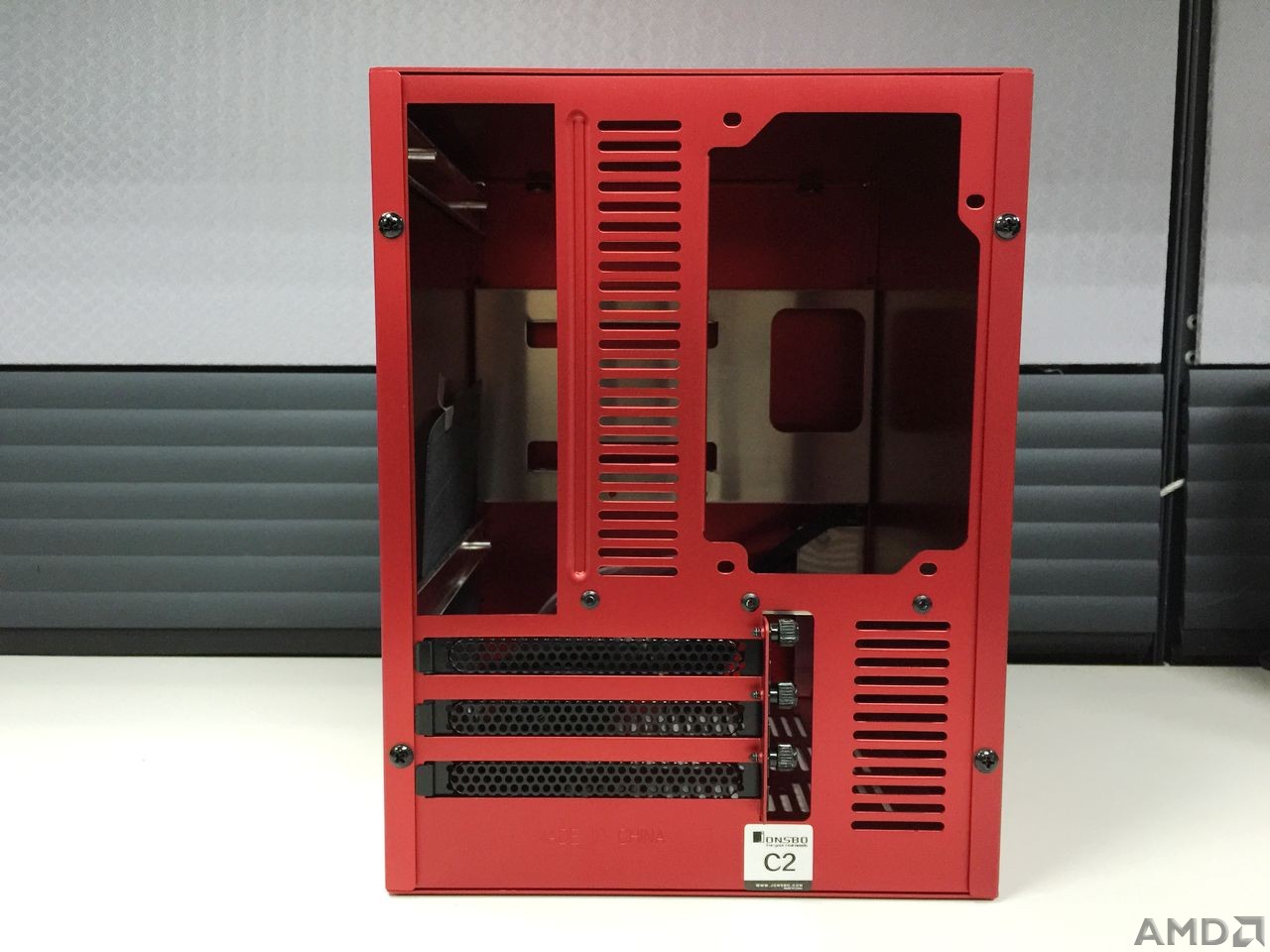

看后面结构，水冷排放最下面，给他预留一个SLOT槽位和底部位置，希望能放下水冷排

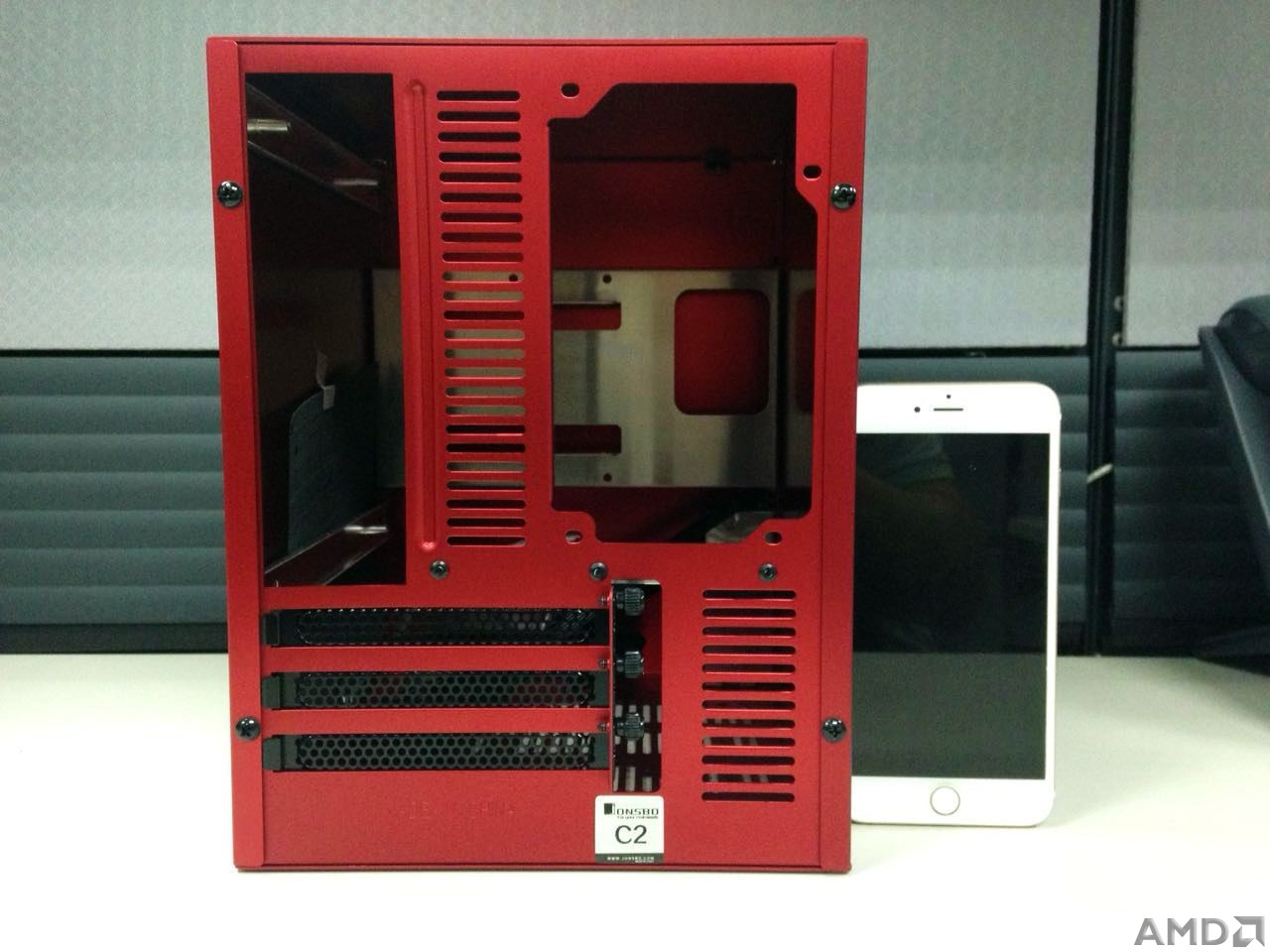

尺寸对比，旁边是6+

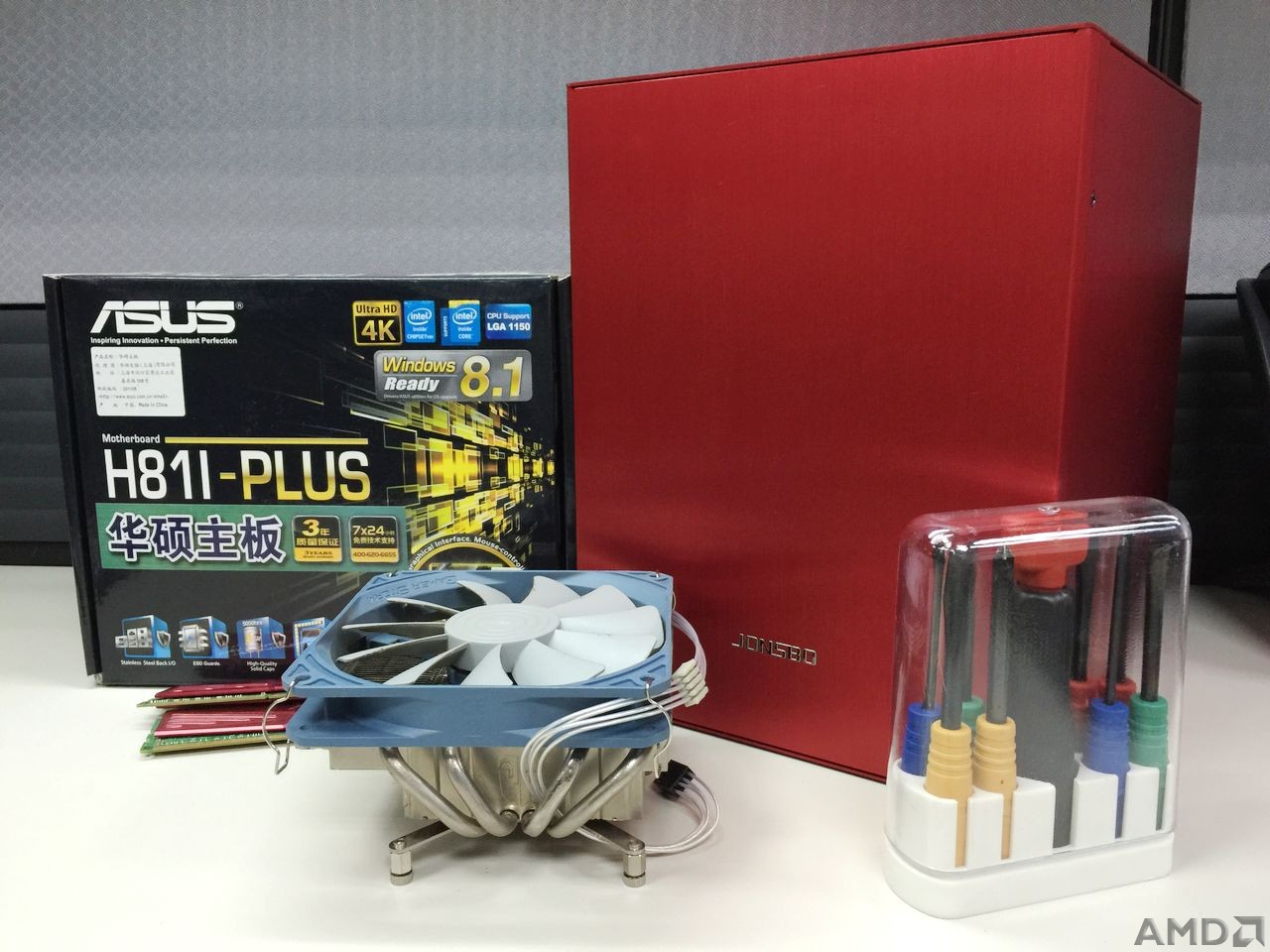

手头上的富裕配件，都是低端，大家表笑话我，哈哈



持续更新，未完待续~~~~~~~

冶天

goodcup 发表于 2015-7-16 14:47
哈哈，说的好，支持一下

我的支持你点了吗? 没点 就点一下

goodcup

冶天 发表于 2015-7-16 14:45
私事是自己一生的正业 所以桥梁也是正业的一部分 修桥建路高调是为了看似低调的 私事准备 有点绕口{:6_17 ...

哈哈，说的好，支持一下

冶天

箱子真红

goodcup

冶天 发表于 2015-7-14 11:29
箱子真红

红色小队必须用红色啊

Ecthellin

机箱都是红的...
卡的尺寸不是个事儿，冷排才是问题...

goodcup

杯具了，放不进去了。。。

冶天

Ecthellin 发表于 2015-7-14 11:45
机箱都是红的...
卡的尺寸不是个事儿，冷排才是问题...

楼主敢上 肯定想办法 强拆 爆破 改造 都不是事 内外一片红

苏姿丰

cpu不上水？

Ecthellin

苏姿丰 发表于 2015-7-14 11:52
cpu不上水？

估计冷排没地方放了...

margu_168

←_←哈哈哈，跟我一样喜欢红黑配

Ecthellin

说起来那个量子主机还准备卖不...

冶天

Ecthellin 发表于 2015-7-14 12:33
说起来那个量子主机还准备卖不...

那就是个工程 用户要是乐意 可以自己开启手动模式或者定做外包

看不下去只好匿

我用过乔思伯U2 挺好的，后面有一个12cm位

goodcup

看不下去只好匿 发表于 2015-7-14 14:44
我用过乔思伯U2 挺好的，后面有一个12cm位

我在看U2，但是他俩尺寸相差有点小，尤其是宽和深，我怕还是放不进去。。。

C2 200mm (宽) x 262 mm (高) x 224 mm (深)
U2 208mm (宽) x 319 mm (高) x 233 mm (深)

看不下去只好匿

goodcup 发表于 2015-7-14 14:58
我在看U2，但是他俩尺寸相差有点小，尤其是宽和深，我怕还是放不进去。。。

C2 200mm (宽) x 262 mm (高 ...

FURYX的冷排稍微大了点，不过有希望，我自己的U2就是放了个120冷排

包子侯爵

高亮啊

gby4411

goodcup 发表于 2015-7-14 14:58
我在看U2，但是他俩尺寸相差有点小，尤其是宽和深，我怕还是放不进去。。。

C2 200mm (宽) x 262 mm (高 ...

fury x算上水冷管实际有22-23cm吧 京东上标注都是19.5cm 坑爹一样 U2肯定不行 C3或者U3才可以

goodcup

gby4411 发表于 2015-7-14 15:54
fury x算上水冷管实际有22-23cm吧 京东上标注都是19.5cm 坑爹一样 U2肯定不行 C3或者U3才可以 ...

U2尺寸基本在极限， 要不进去，要不进不去也只差1、2毫米。

看了U3和C3，尺寸没问题。但这机箱就大了，因为可以放MATX主板了。纠结。

gby4411

goodcup 发表于 2015-7-14 16:01
U2尺寸基本在极限， 要不进去，要不进不去也只差1、2毫米。

看了U3和C3，尺寸没问题。但这机箱就大了， ...

立人ED5-S 显卡限长24cm应该也可以 就是丑点

goodcup

gby4411 发表于 2015-7-14 16:09
立人ED5-S 显卡限长24cm应该也可以 就是丑点

没有12cm风扇位

gby4411

goodcup 发表于 2015-7-14 17:39
没有12cm风扇位

那我觉得还是上U2试试 不行就U3

Ecthellin

随便买个颜色回来贴红色碳纤维贴纸

goodcup

gby4411 发表于 2015-7-14 17:53
那我觉得还是上U2试试 不行就U3

U2我怕放不进去，估计就差1 、2毫米，而且没红色
U3倒是肯定没问题，就是违背一开始装ITX机箱初衷了
完了，我变成纠结帝了

Ecthellin

说起来umx3有红色吧

goodcup

Ecthellin 发表于 2015-7-15 10:55
说起来umx3有红色吧

不知道，反正京东没有。而且也是MATX了

Ecthellin

goodcup 发表于 2015-7-15 11:09
不知道，反正京东没有。而且也是MATX了

你看看t60呢
