某东首发入得RX480，由于hitman6的测试数据以及等风扇快递一系列问题- -今天才全部弄好。。嘛，慢慢发，本帖分3块，1.性能、功耗等测试以及对比 2.改散热 3.往死里改散热。那么从1开始，GO
先上整机图，人民群众喜闻乐见的Z武器检测图

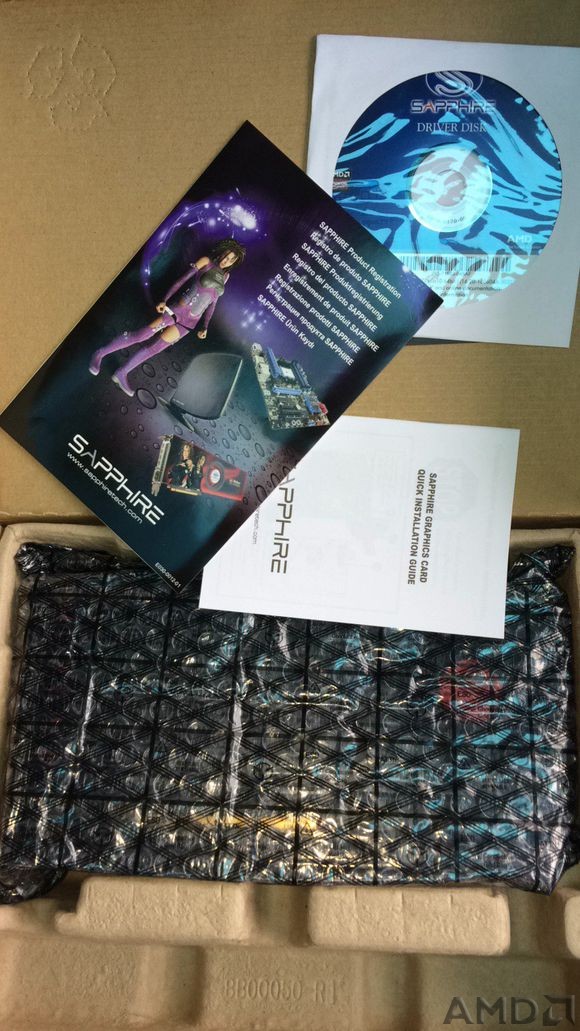

惯例配件
和坚持了一个月的亮机卡750对比，看上去雄壮很多
给佛爷拜一拜，嘛，上机上机，不多废话了

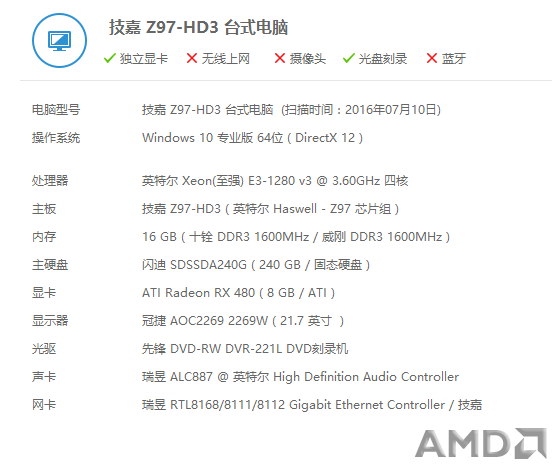

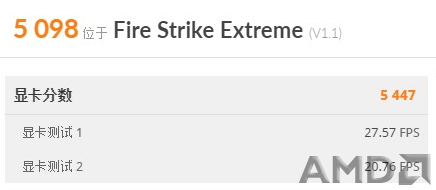

惯例跑个分儿+ 喜闻乐见的娱乐跑分

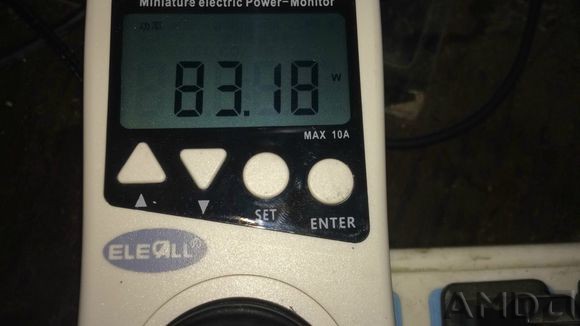

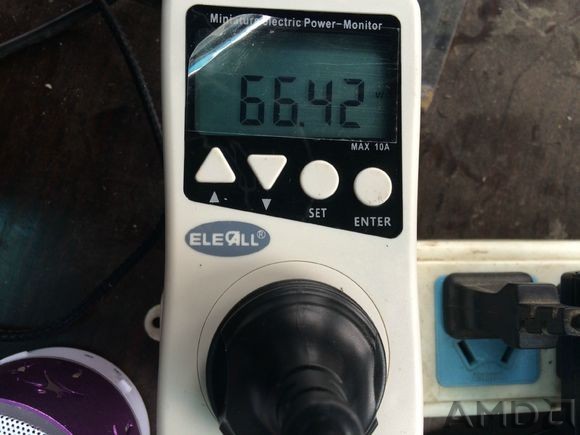

挂机使用，开开贴吧啥的，整机功耗60-80w左右

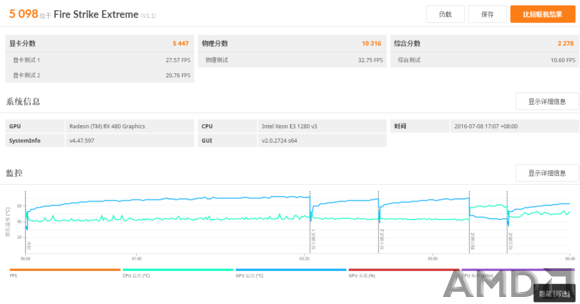

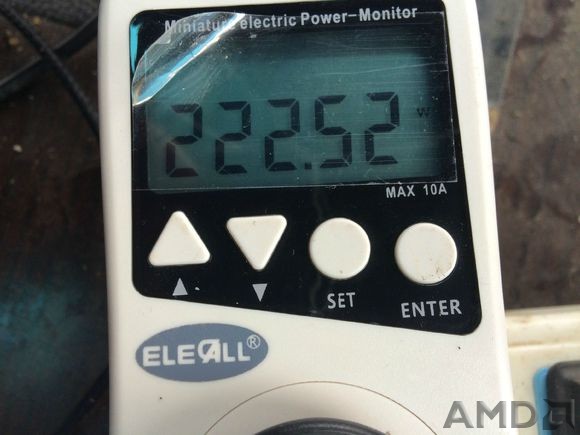

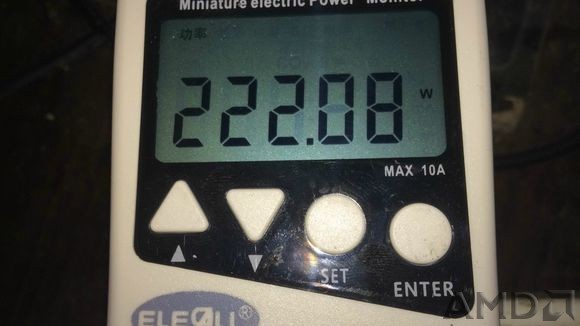

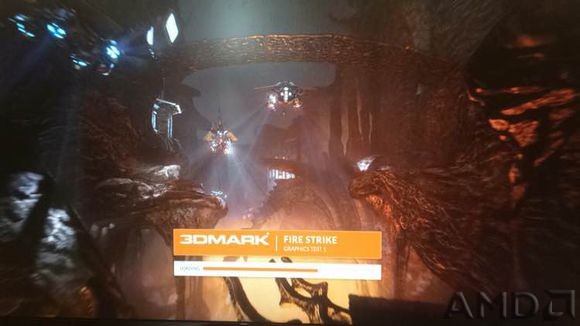

3dmark跑FSE时整机功耗，大概220w上下
分跑完儿了，来跑游戏，机器里游戏不多，分别在1080p和2k下跑了古墓崛起，杀手6，黑魂3三款游戏，画质设置全部最高，古墓的抗狗牙开的2x，杀手进行了dx11和dx12下同场景对比
先从劳拉开始，抗狗牙2XSSAA，其他全部最高

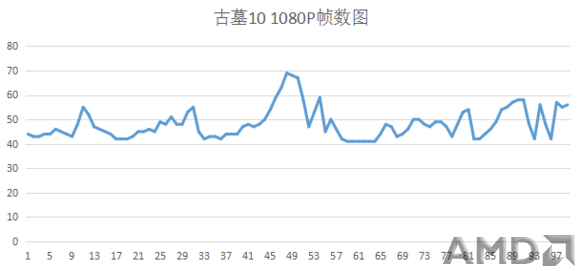

1080P下，平均48.1帧，抗狗牙换FXAA/SMAA的话会上升一截，基本是全程流畅的愉快的玩♂耍劳♀拉

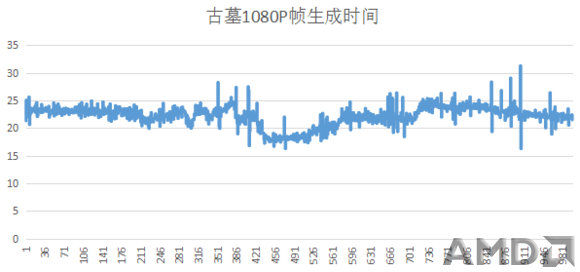

1080P下的帧生成时间（越小越好）折线图，由于数据量庞大，所以折线图非常密集，，然后就成了这个样子ORZ

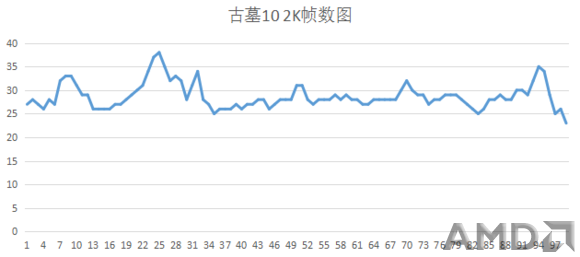

2K下当跑进植被茂密处，会有肉眼可察觉的卡顿，看来劳拉对480并不是很友好，附：奔跑的劳拉
2k下帧生成时间（越小越好） 帧生成时间并不稳定，目前看来想要全程流畅2k下古墓10需要后续驱动的优化或者把抗狗牙要求弄低点儿，其实吧，，个人觉得，，这个抗狗牙，，玩的时候还真是没怎么仔细去注意过。。。平常玩的时候开FXAA，感觉画面很不错也没见啥狗牙= =
跑古墓时整机功耗230w左右
接下来鸭子之魂3

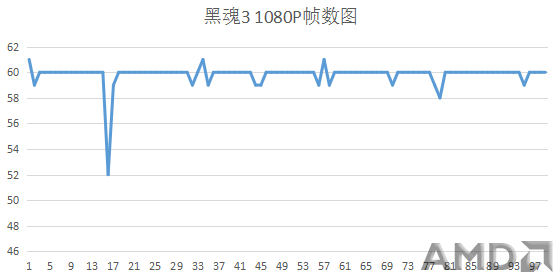

魂3的垂直同步我找不到关掉的地方啊！！各种搜索引擎找了都找不到啊。。。所以锁60的1080P下的魂3如丝般顺滑，52帧那一下是我按FRAPS快捷键时出现的操作失误。。。。

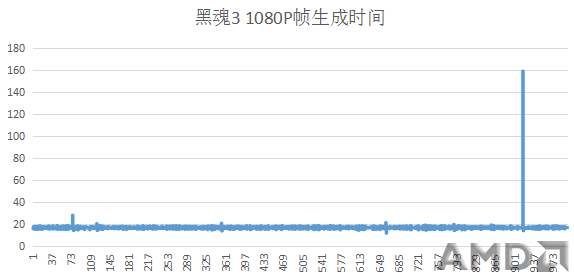

1080P下由于锁帧的缘故？（突出那一下是Fraps快捷键操作问题卡了下）帧生成时间异常平滑，特效全开，游戏全程毫无卡顿感，非常流畅跑完测试我突然有点不想玩我PS4的黑魂3了。。。。。二手出了玩PC版算了。。。。反正换显卡了

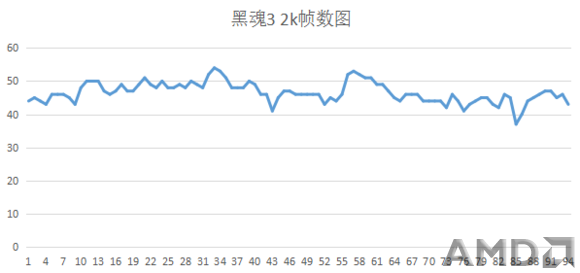

2K下魂3帧数也依旧比较顺滑平稳，基本在45上下浮动，，很爽很畅快，德芙般顺滑
魂3 2K下帧生成时间（越小越好）折线图，即使是延迟最高的两帧之间差，也比隔壁古墓崛起要低。。。。。在这个游戏下，480的表现相当不错啊，写完贴去耍耍PC版，ps4的1080P下锁30已经不能满足我了！

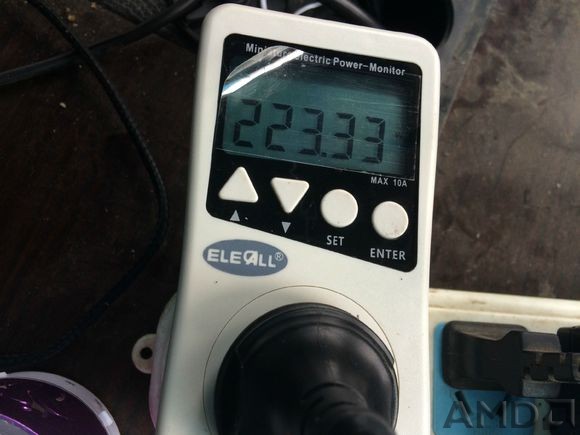

魂3游戏时整机功耗也在220w上下，我的E3还是1280，比1231功耗高，整机才200+W，感觉480的功耗还是不错的啊.350w电源带整机毫无压力的感觉
接下来是杀手时间~ DX11与DX12的杀手6在1080P以及2K分辨率下的对比

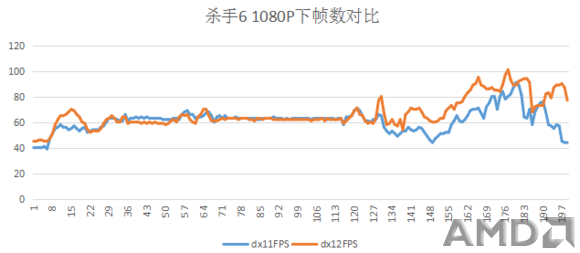

1080P下，DX12对比DX11帧数，DX12的神秘加成，基本上全程是优于DX11的，到后面经过植被流水人群时，差距更加明显。原本以为DX12领先个五六帧了不起了，没想到差距这么大。。。。
帧生成时间（越低越好）方面，DX12也是基本上全程压着DX11的，从左边的数值来看，DX12下杀手6的帧生成比魂3更低，只是不如锁60的魂3那样平滑，不过波动也不大

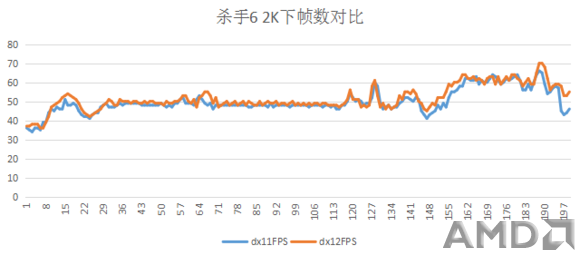

2K下，DX12下依旧发挥着鸡血优势，基本全程帧数都高于DX11下，古墓崛起我找不到在哪切换DX12,有空了也测测古墓的DX12，说不定会给我一个大惊喜？

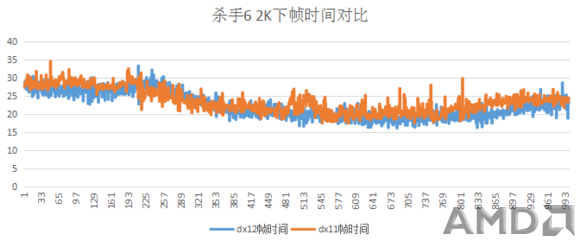

同样的，帧生成时间在2k下，DX12依旧有着鸡血优势，DX12大法好啊

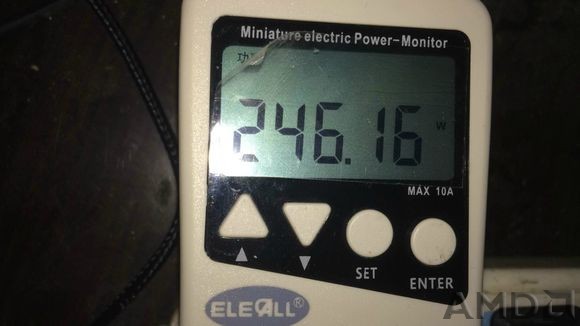

杀手6对比之前两个游戏，整机功耗比之前要高个20w左右，平均CPU使用率和显卡使用率也略微高一点

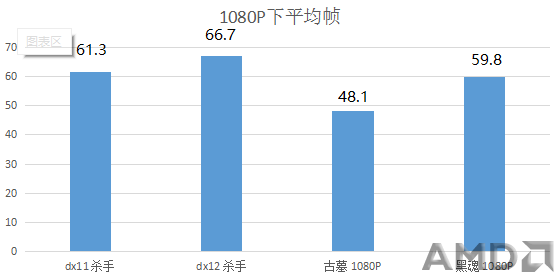

1920X1080和2560X1440下平均帧数柱状图，古墓你不要这样，感觉是抗狗牙的问题，抗狗牙换一下古墓10的帧数也是会高出一截儿


关于温度，，，按照A吧置顶设置的风扇拉好以后，室温26度左右，玩游戏平均79度，峰值84度。风扇转速高了温度会低但是吵，反之亦然，鱼和熊掌不可兼得啊，而且机箱风道好像并不能给涡轮散热提供帮助.然而这只能激发我解剖他的欲望！！那么，开拆，进入第二篇，改散热
从背面看，RX480的PCB板和GTX750貌似差不多长度的样子~
娇羞的RX480露出了他的本来面目，话说，，，真的很短诶- -感觉非公480或许是小机箱的福音啊。。。。

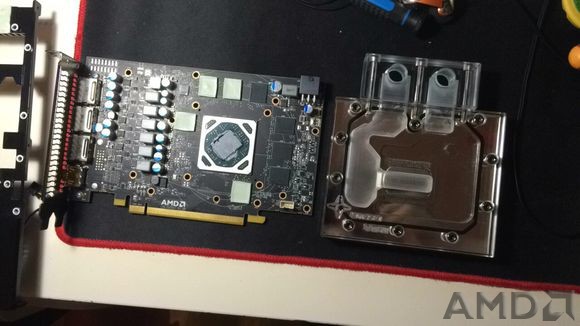

朋友390的半覆盖冷头基本是用不了，只能出了。。。左边电容和右边供电接口处都挡住了
背后的螺丝木有垫子，直接弹簧压在PCB板上，拆的时候小心翼翼，加装自己散热之前最好弄4个垫圈儿上去以防万一压坏PCB板

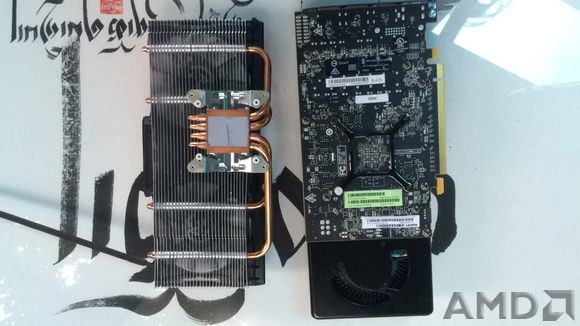

千辛万苦的我终于找了一个几十块的，能装上的，而且非常吻合不需要改的ORZ散热器风扇！！

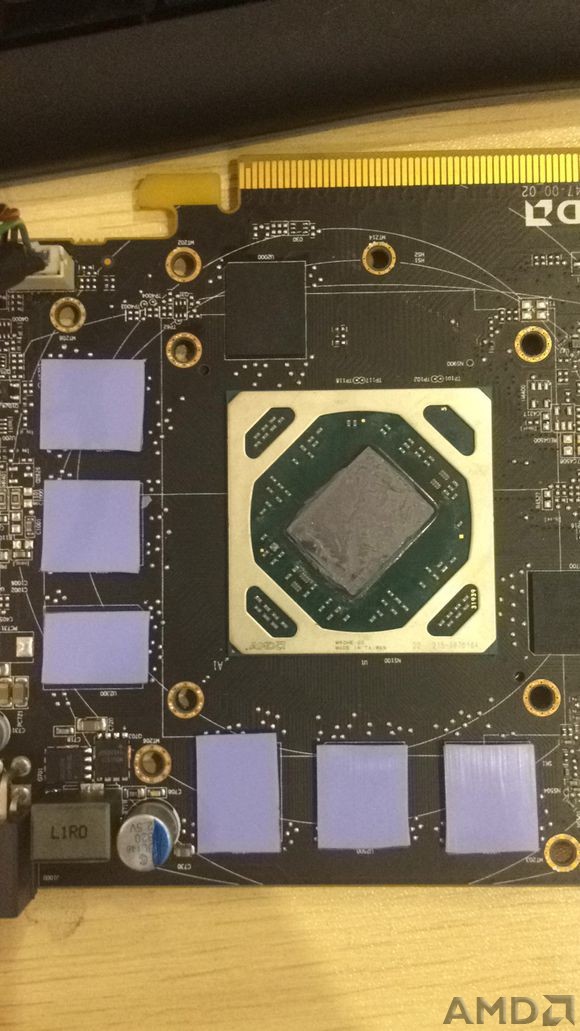

首先，给显存换一下导热垫~剪刀用的不太好，，见谅！！

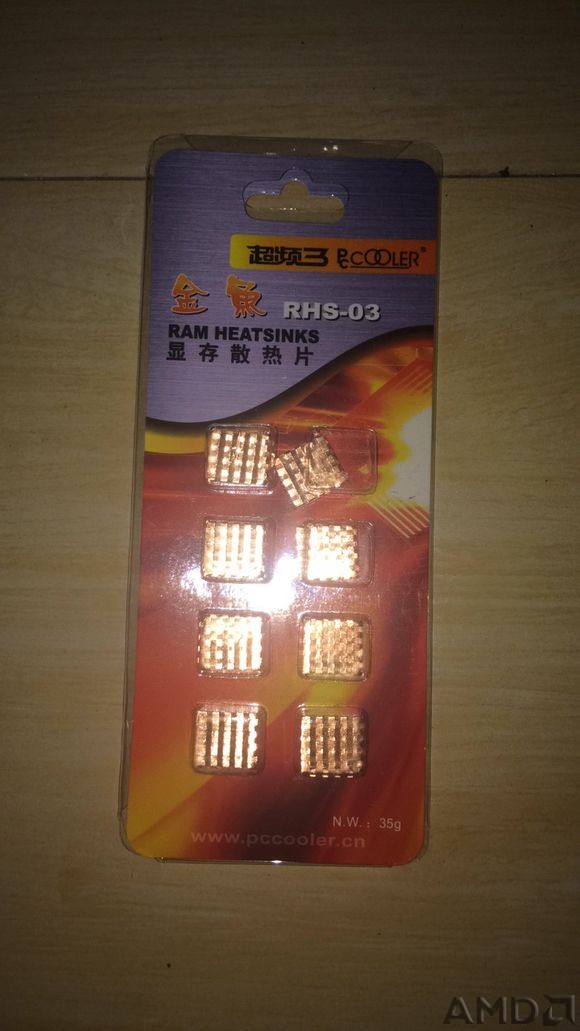

散热垫粘不上我的小金鱼，他掉了！！他掉了！！！！我擦，算了不要散热垫了，直接怼小金鱼

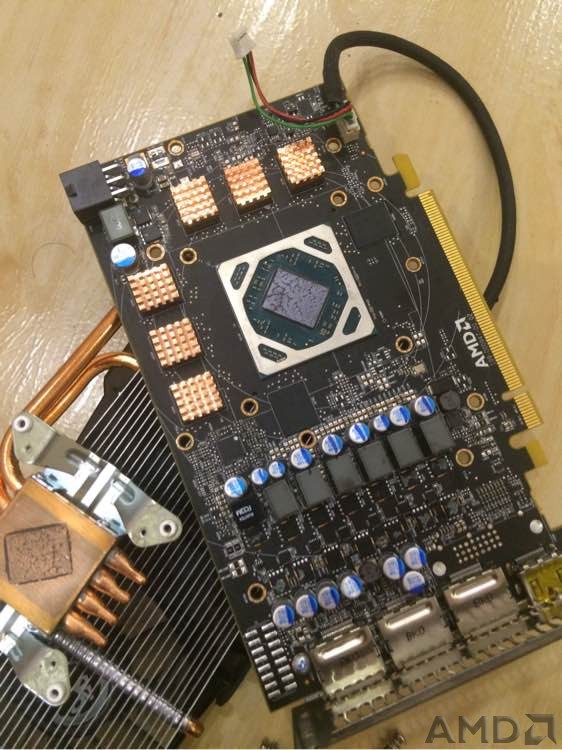

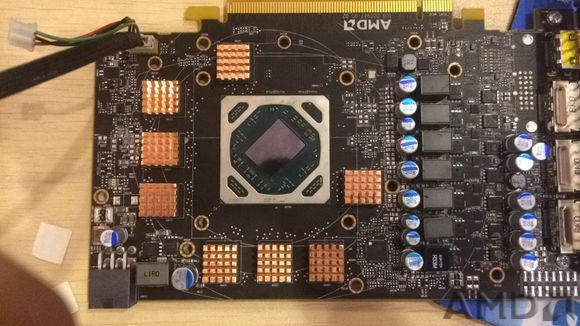

显存散热片嫩上去，其实。。。。十一点钟方向和4点钟方向的2个散热片装不了，散热器架子挡着了，只能粘左边和下面的一共6个ORZ，强迫症好不爽啊

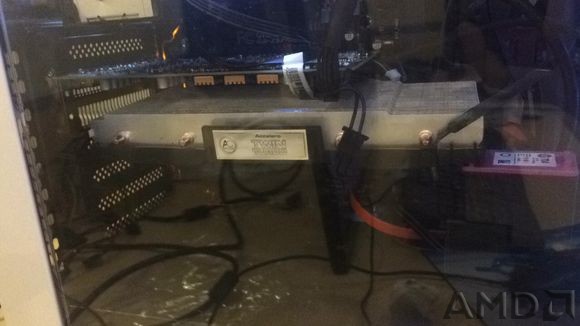

上了，正面有点丑啊。。。。。
即使加了小金鱼，散热器本体和PCB板之间依旧有非常充足的空间，丝毫不用担心会碰到刮到ORZ。。不贴太紧凑貌似有利于PCB板的通风散热来着- -？
之前看好多吧友吐槽玩OW的时候显卡特别热，那么我们就拿OW来开刀，然后再跑3DMARK看温度，试试看，测试环境全部在26度室温下进行

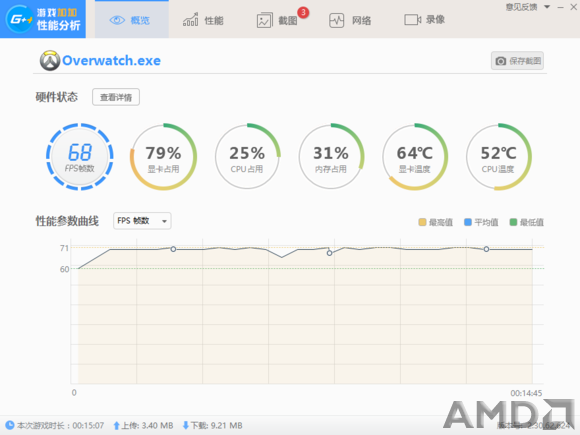

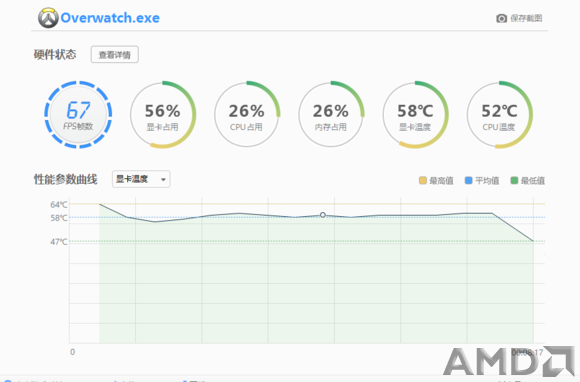

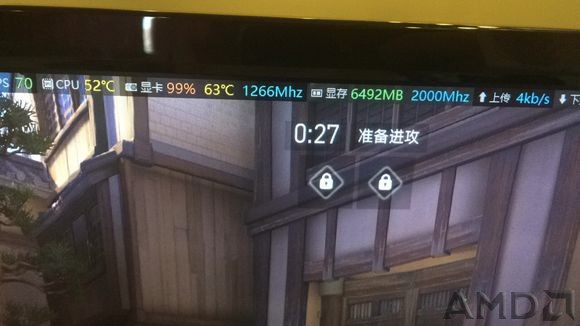

OW，1080P下，特效全开..，室温是26度的样子，我空调开的26度，平均64度不知道各位看官觉得这个成绩满不满意，我是觉得相当不错了
3dmark温度峰值72°，基本全程压70以下

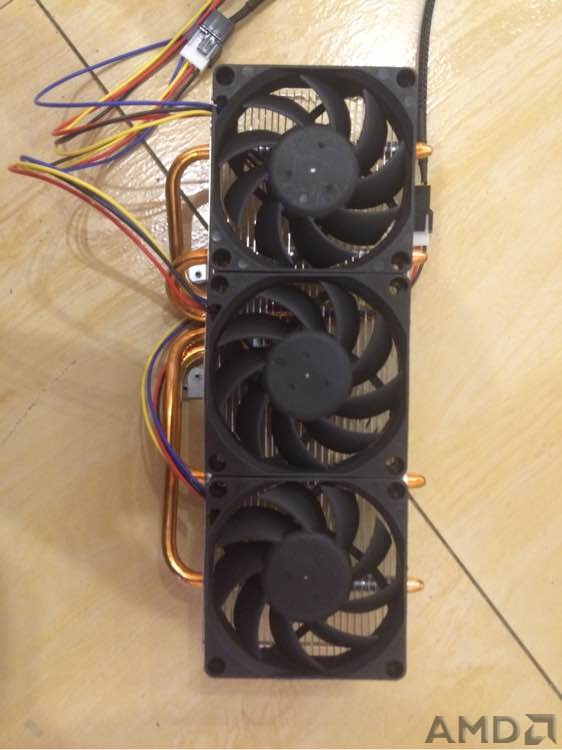

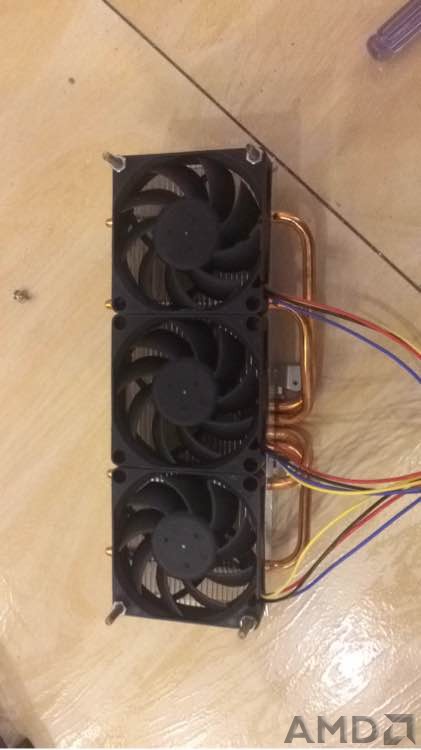

这是二改版本散热器的3个暴力风扇，这风扇不知道本来用途是哪儿，富土康制作，，，风力超级强劲，，，强到风力可以帮上面隔着一段距离的CPU散热器的散热片散热。。。

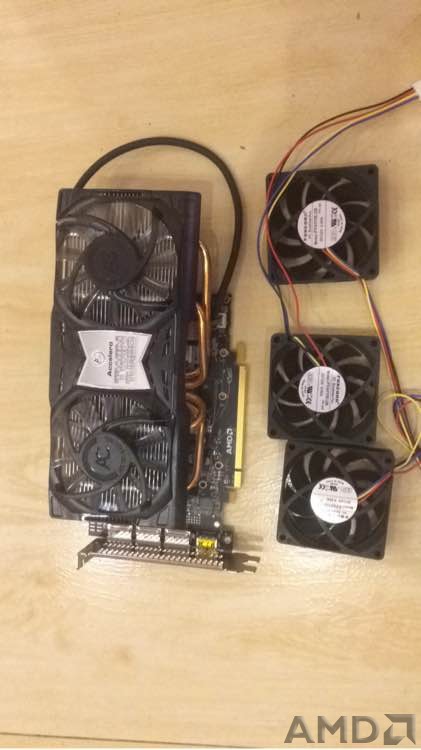

初号机和二号机未组装版放一起瞅瞅
往死里改篇开始，先拆下第一代

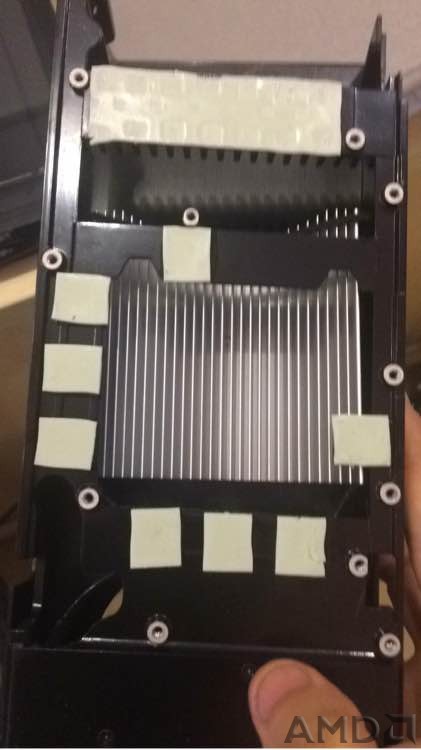

原装散热，显存靠白色的导热垫导到金属壳上，然后涡轮一起带走

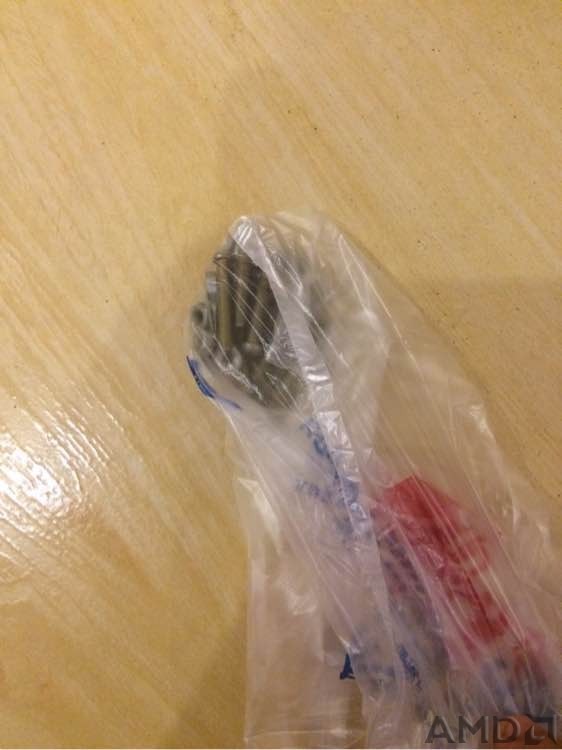

买一袋螺丝，方便固定风扇，。。
先用砂纸把风扇侧面之间的不平整地方磨干净，然后上神器502粘住

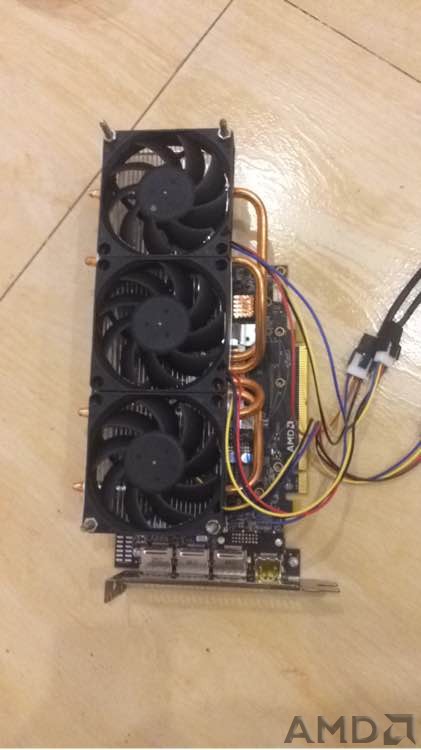

把改造后的风扇用螺丝和散热本体固定起来，上好螺丝，螺丝从散热片之间穿过去

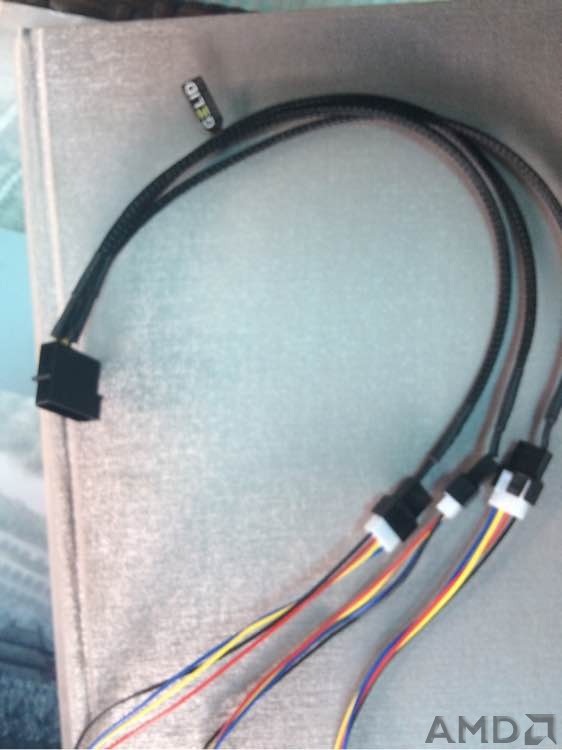

这三螺旋桨怕显卡或者主板扛不住，买了跟一托三直接接电源 对准眼装上
惯例，单机跑杀手古墓跑分跑fse，ol跑守望先锋

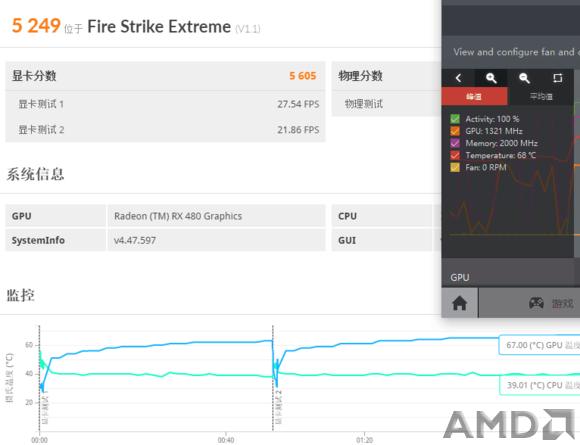

自带的这个超频我用不好啊- -有没有大D教下应该怎么一步一步设置，直接拉横块，我拉百分之8，最后一档都1365了，跑分的时候极限最高还是1321啊。。。。3dmark我小超了一下温度都压67左右，而且是峰值。。。。这个二改散热器风量太猛了，都能吹到CPU散热片帮CPU散热了。。。

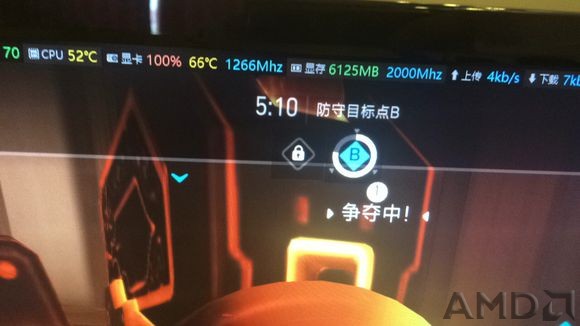

三个螺旋桨就是牛逼，OW压到平均60以内了。。比一改那个风扇平均降了5度 重启了一下跑杀手6，峰值都才67，还有谁？？？还有什么游戏能让我的480平均上70？一个能打的都没有啊
暂时跑温测试就先到这，后续我找大神学学这自带超频啥的晚上再试试往上怼，现在先总结一下个人对480的看法吧。。。目前我自己玩的游戏，只要2k下不开2X、4XSSAA，是全程流畅战各种游戏的。不过2k下也没必要开抗狗牙了吧= =功耗方面，上面有功耗仪的示数，基本是待机在60w左右，开个QQ网页啥的80w，大型游戏、跑分软件等，根据游戏不同，整机功耗在180-240w不等，我是e3-1280v3的U，功耗稍微高点，要是标配的e3-1231v3的话整机功耗会低一些，不虚标350w的电源足够带动整机玩各种游戏了，估摸着满载480大概130w的样子，这卡没出来之前我是倒腾着用390的，现在能花更低的价格有更好的游戏体验我还是很满意的= =往上怼什么牛X的显卡我也用不到，480完全满足我的游戏需求了。。。至于散热，散热和噪音不可兼得，温度压下来，涡轮就很吵，按教程设置了以后温度压79度左右，噪音也还好，不过依旧不太让人满意，这卡缺点就是这个了，我自己稍微改了改风扇，温度就哗啦一下子的下降了很多，看来非公版的480很值得期待啊，嘛，我的人造非公现在我感觉也没缺点了，除了丑。。。
然而本帖并没有完结，，，待我请教了大神这个AMD新的超频模块咋用以后试试超频吧，，有要围观的群众可以先战略性Mark下，另外，关于改造的风扇的噪音以及成本，第一板风扇没有声音- -因为我CPU散热器的风扇声音都比它大，我听不到这个显卡的风扇。。第二板三个螺旋桨那个，，是直升机起飞。。。特别吵，我估计就琢磨着拿来超频的时候压一压，平常还是用第一版。成本的话。第一版：78.21块显卡散热器钱+18.5块小金鱼显存散热+天气热了买了一瓶可乐3块，总计99块7毛1
