当讯景RX480遇上ITX小钢炮——银欣ML08B

MTMeow

       配ITX的想法源自三年前，当时高中刚毕业，要带一台电脑去大学，就看上了ITX，可惜当时父母不同意，最终还是买了一台笔记本电脑，过了三年，终于有钱把当年种的草拔了。

机箱：

      关于机箱，一直有关注ITX，看了很久，挑出了两个:银欣ML08B和Node202 Slim，比较喜欢这种结构，加上机箱位比较窄，只能塞下比较扁的机箱，所以只能放弃小胖子了。因为银欣这款可以通过改装的办法塞入3.5寸硬盘，稍微宽了一点可以用比较好的散热器，最终选定了它。

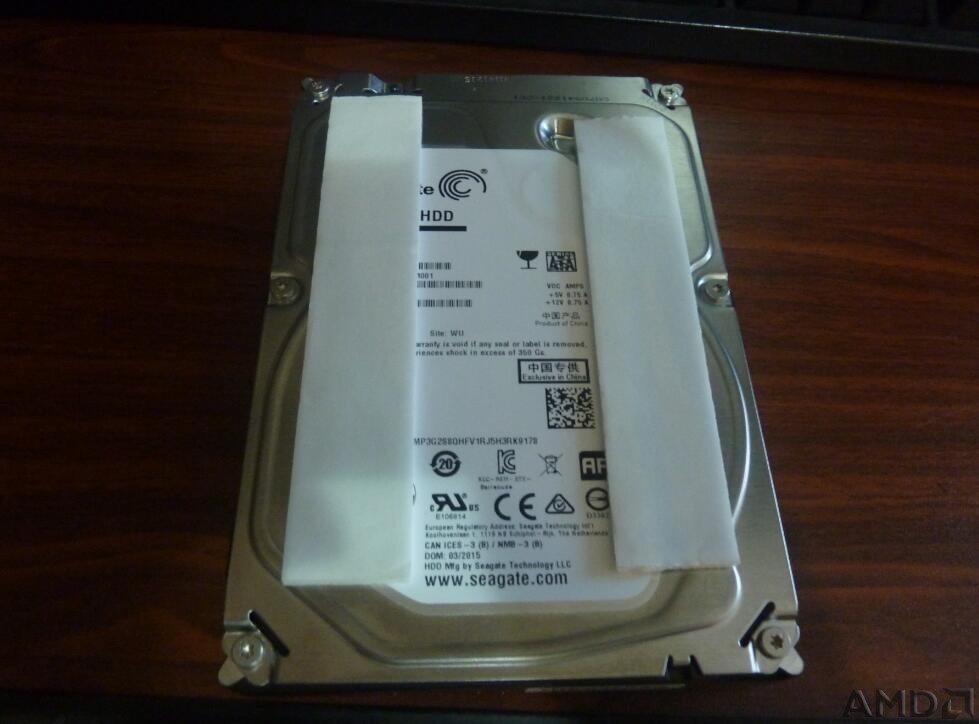

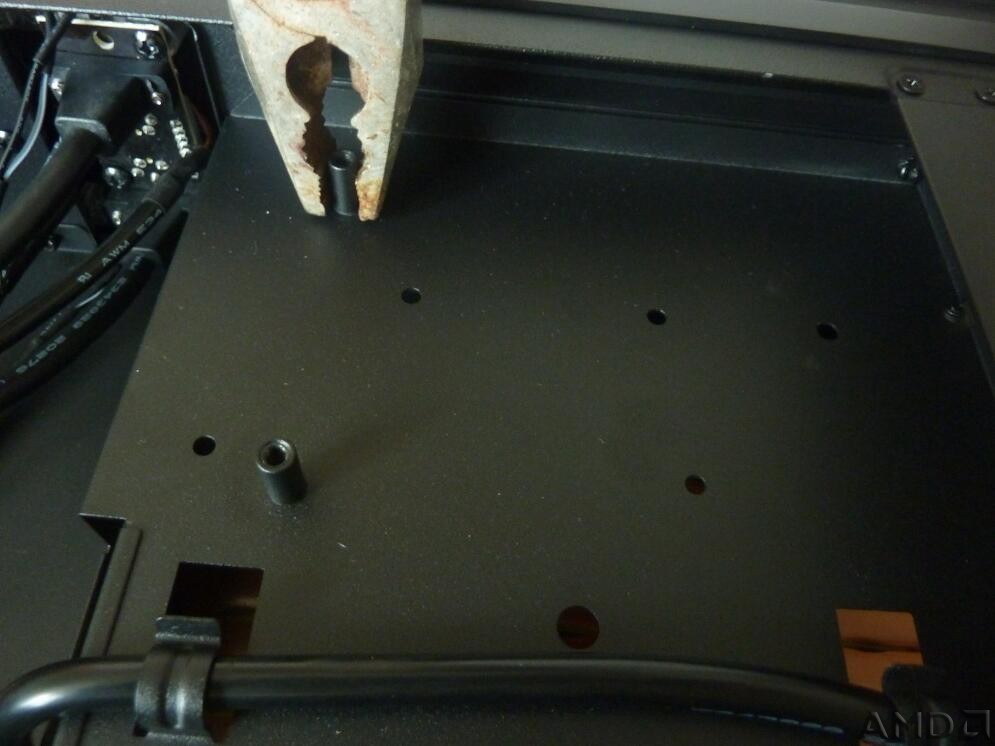

      3.5寸硬盘硬盘的安装，需要把光驱固定支架拆掉之后，用钳子把这两个柱子掰掉，注意，这是不可恢复的，然后固定方式，我是用双面胶直接粘在那个位置，看着是挺稳的，不知道时间久了会不会掉下来。

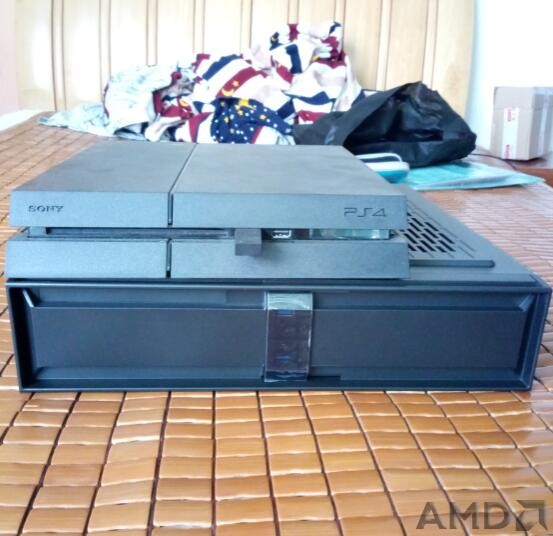

机箱大小和PS4大小的对比。

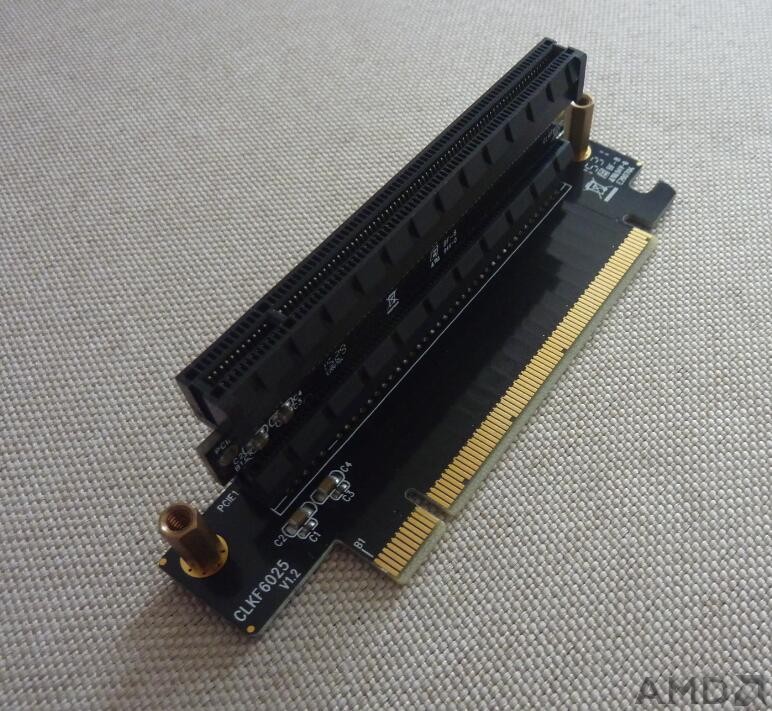

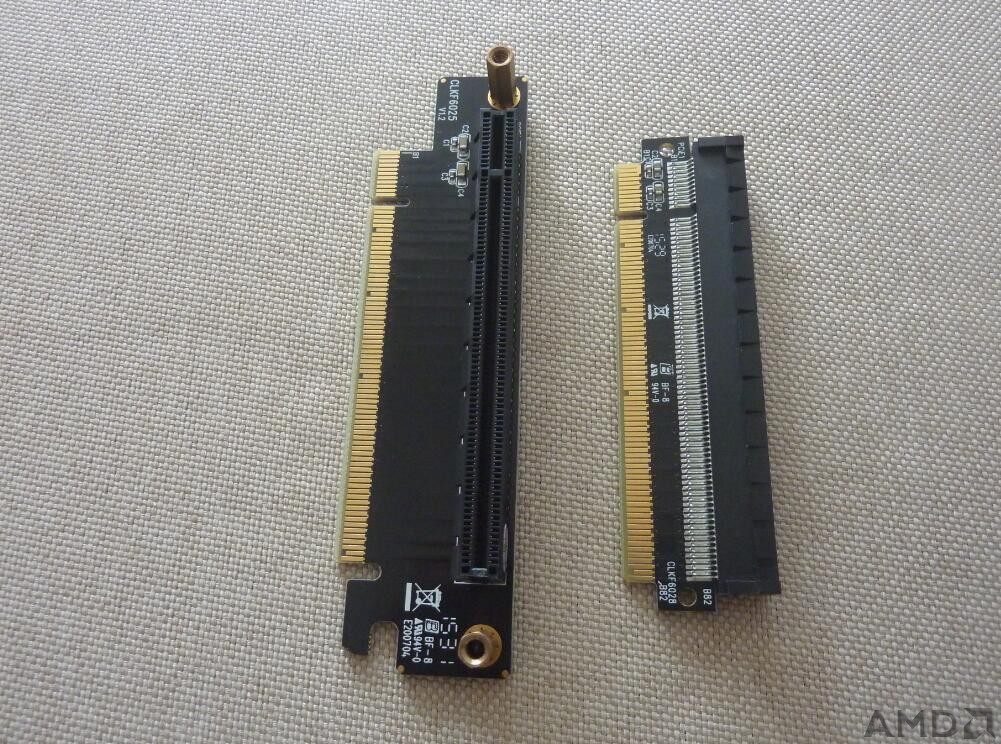

这个机箱比较有意思的东西就是这个，PICE接口90度转换器，银欣通过这种方式，让显卡和主板做到平行。

CPU:

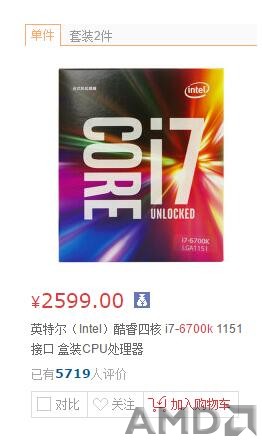

没什么好说的，1151平台最好的CPU，必须6700K啊。

主板:
      都上i7了，主板怎么也得Z170啊，实际上B150够用了，买Z170纯粹就是为了个看着顺眼，主板有两个选择:ASUS和MSI的。分别是ASUS Z170i progaming和MSI Z170i GAMING PRO AC。
      为什么没有选择M8i，因为穷（废话），其实主要是因为M8i没有M.2 SSD接口，使用M.2 SSD可以省出一个2.5寸位来安装机械硬盘，这在空间很小的ITX里很重要，加上其比较独特的CPU供电设计和声卡设计，导致很多下压式散热器无法使用。
      为什么没有选择MSI，因为看ASUS比较顺眼。。这理由怎么样，实际上就这么简单，但是买来之后，发现，还是MSI好啊，至于为什么，上图。

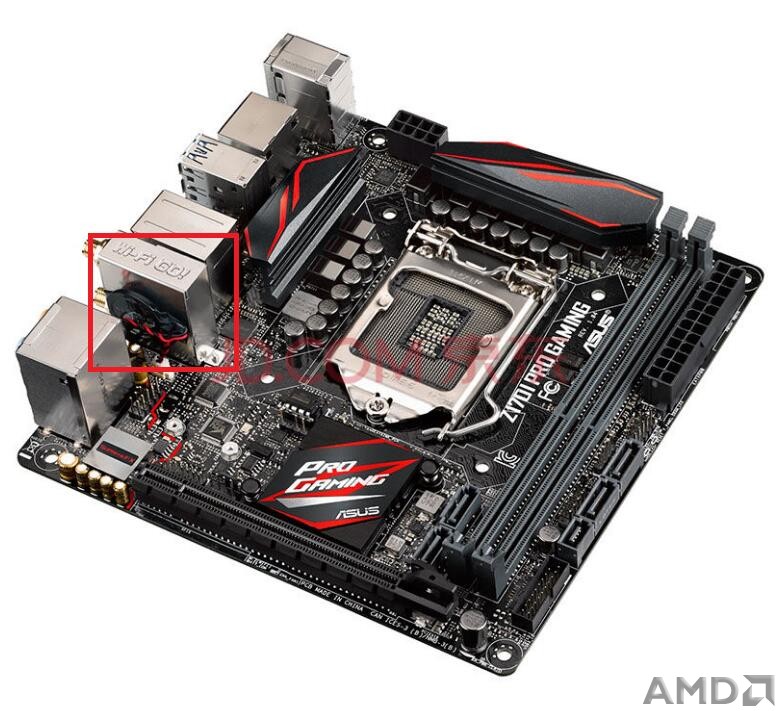

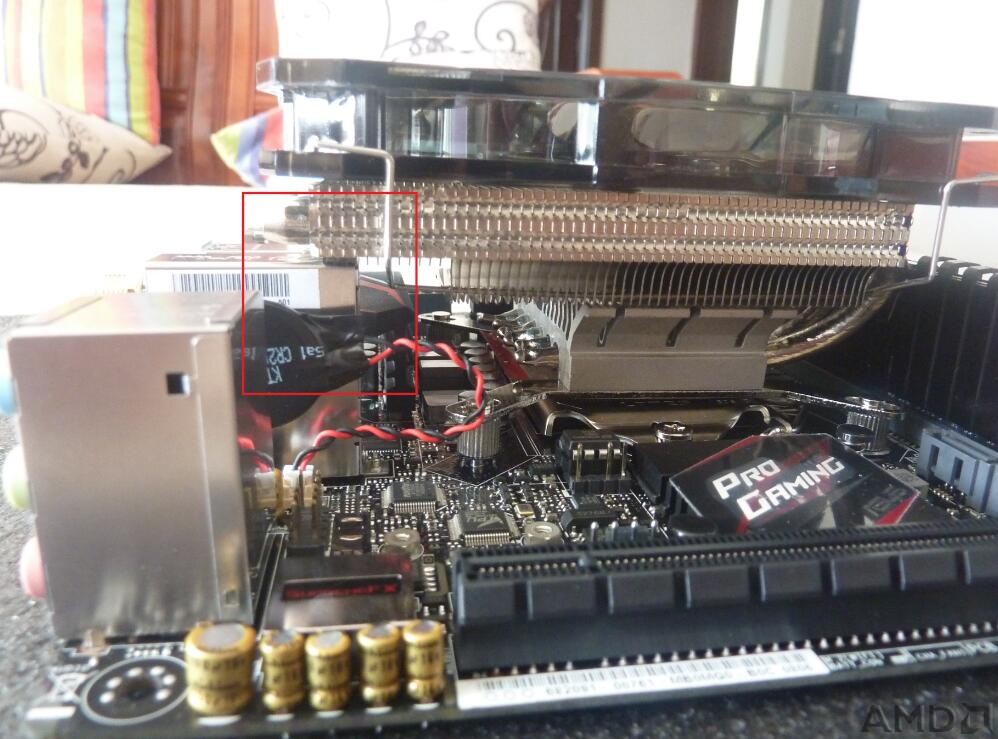

红框里竖着的WIFI网卡，会阻碍散热器的安装，导致AXP100和IS60无法正常安装，下面上实际安装图。

悲剧的IS-60，这个方向挡内存。

这个方向，被竖着的WIFI网卡挡住了。

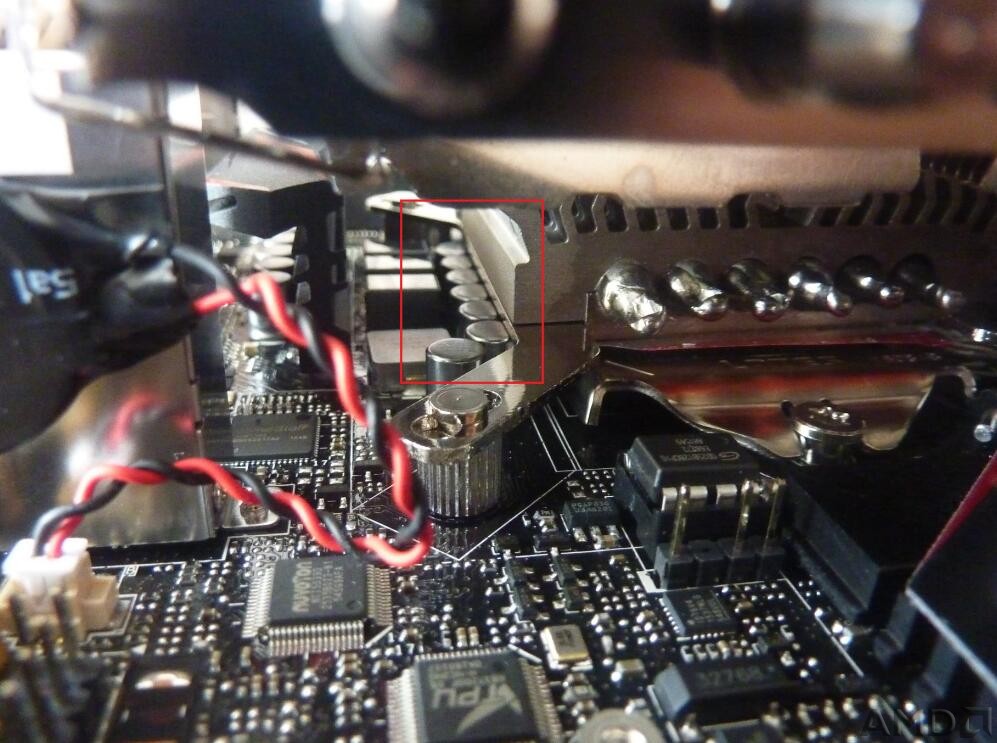

什么？你说这样放？扣具太矮，直接压到主板电容上了，无法安装。

散热器：
       因为预算不够，加上调查不足，随便买了一个ID COOLING IS-60，拿到后发现根本用不了，无论哪个方向都不能安装，然后想买利民AXP100，有了之前的教训，我就去查了一下，正好以后就这个主板的散热器评测帖子，发现AXP100也无法完美安装，完美的只有采融Samuel 17，去某宝上问，这款散热器停产了，都没货，最后在咸鱼找到一个二手的，这才搞定了散热器，再配上一个14cm超薄风扇，压压不超频的6700K，应该可以吧。

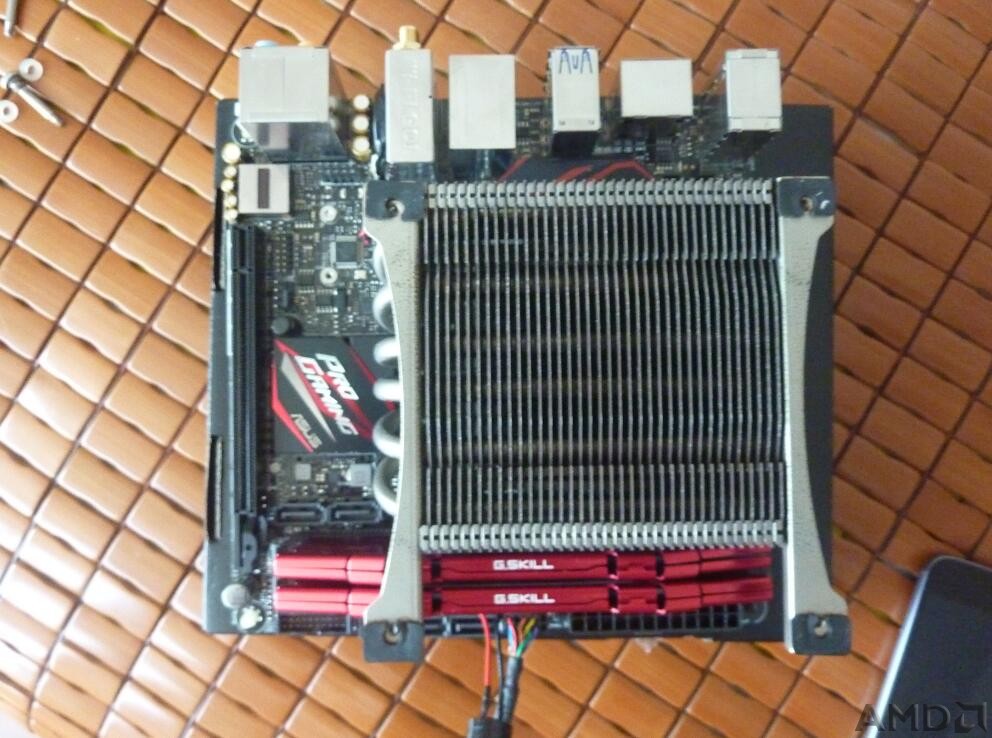

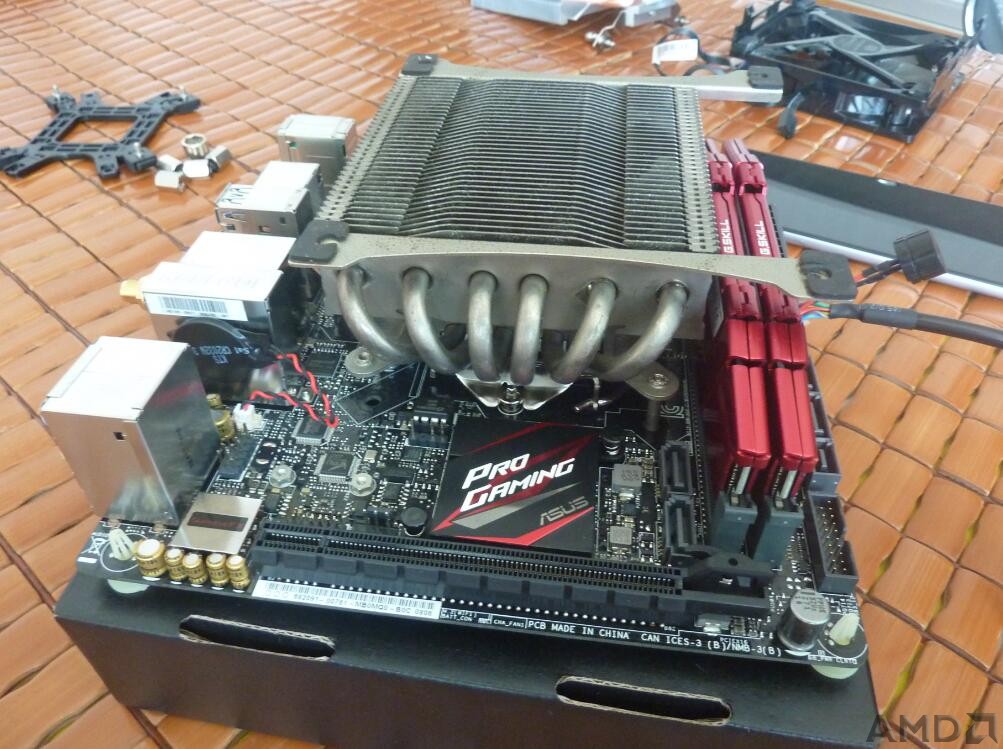

       采融Samuel 17终于到了，先上主板测试一下，完美兼容,上机。

氧化严重，成色有点渣。

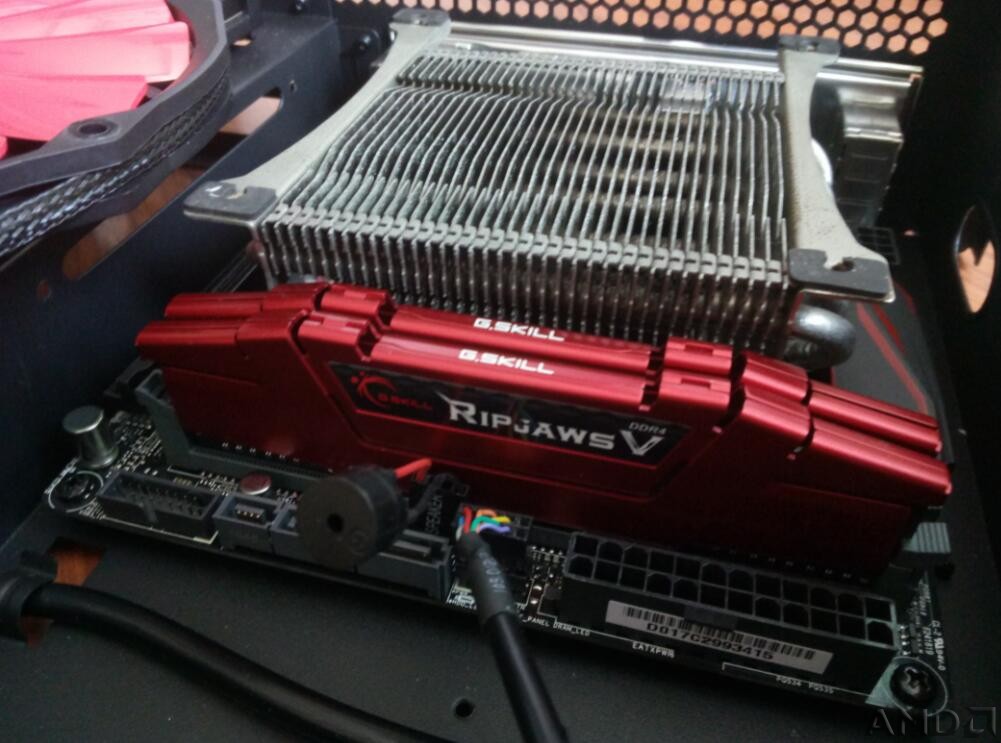

看到散热器比内存马甲还要高出一截，可以上更高的内存。

显卡：
       网上看了各种评测，大大们建议ITX机箱上公版显卡，钱不够买1070，正好碰上RX480开启预购，于是就是全款预购了RX480。
       京东1号凌晨发货，2号下午收到，速度还是很快的，来开个箱(伪)。
       今天的主角——XFX讯景RX480公版。​

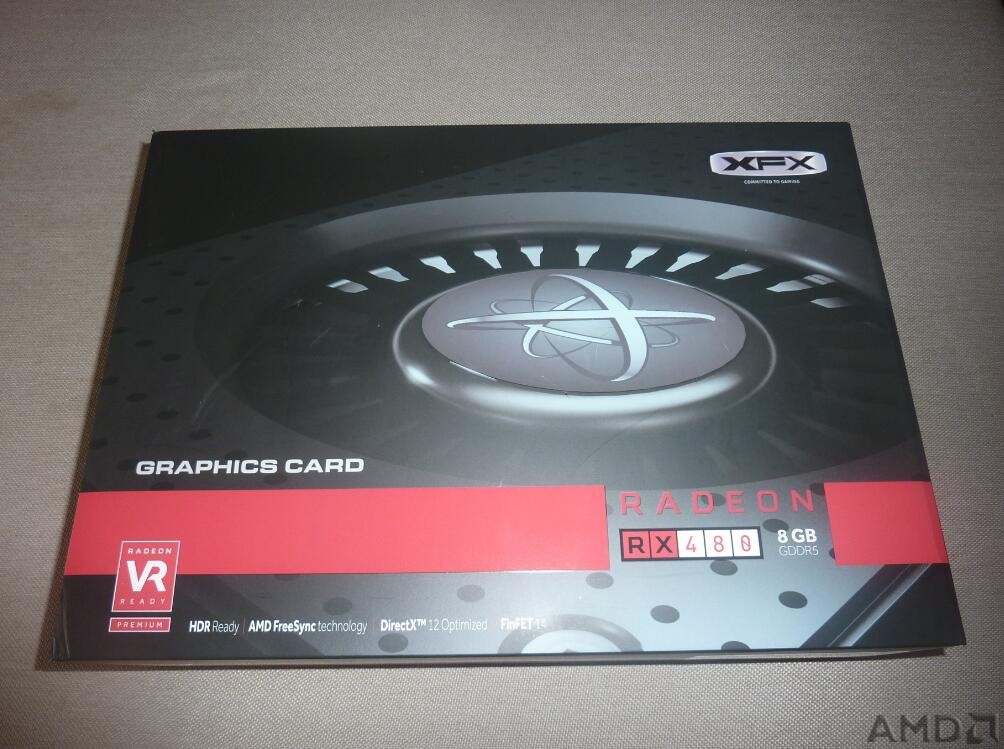

盒子正面，比较简单，左下角一个大大的VR标志，专为VR准备吗？

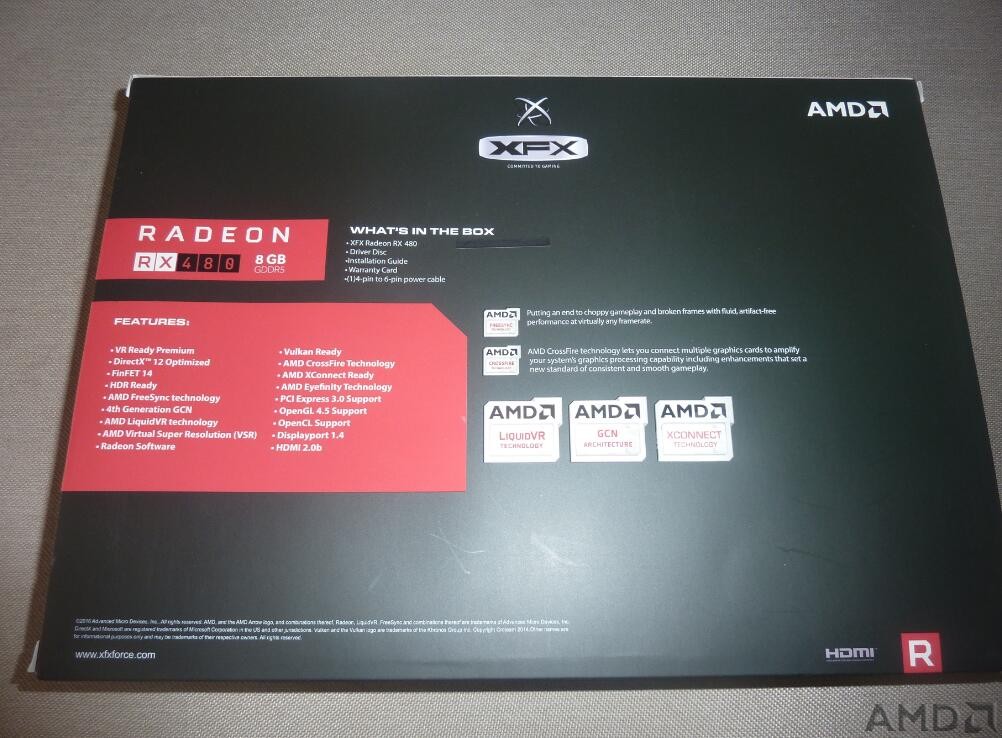

盒子背面是显卡参数。

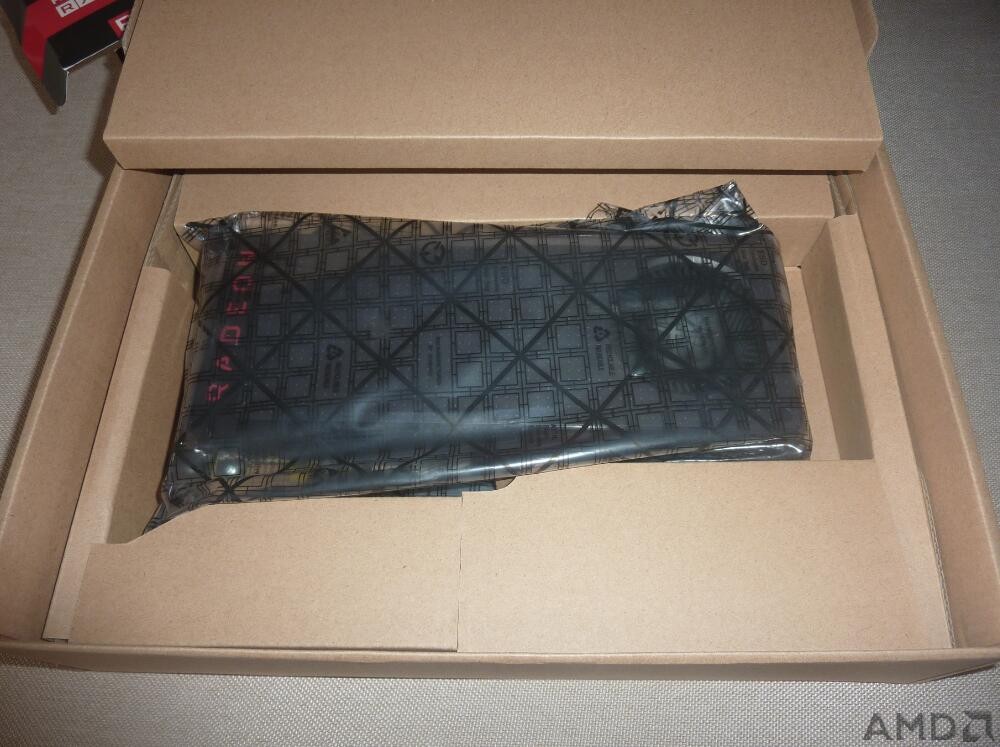

内部也比较简单，打开取出配件盒，就看到了装在静电袋里的显卡。

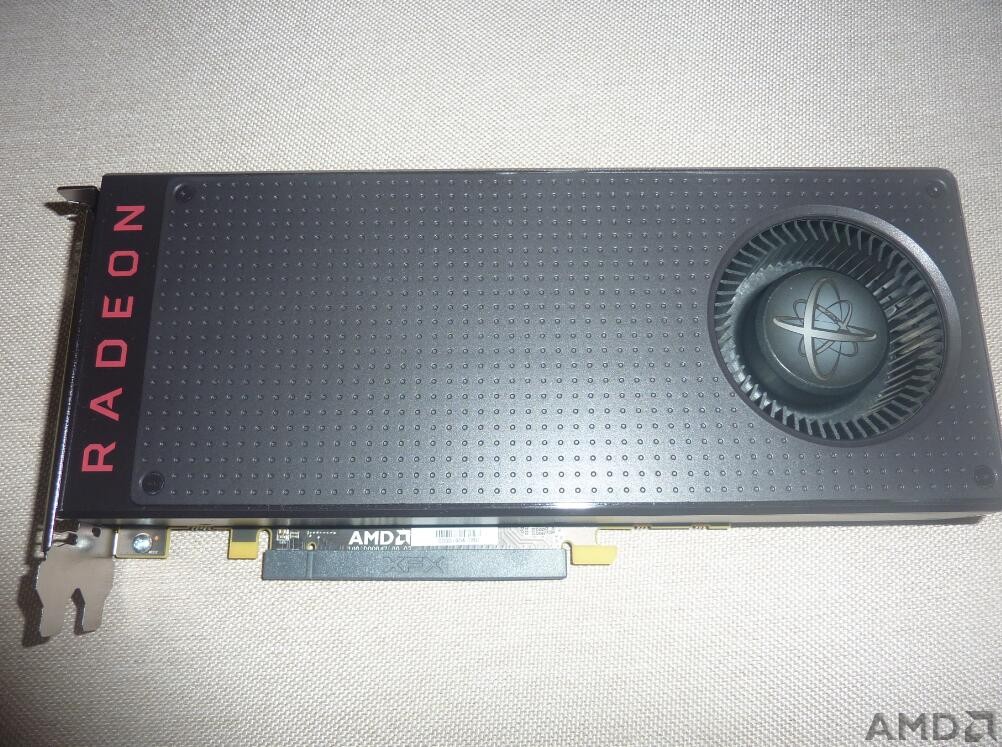

取出显卡，来看正面，塑料壳，可惜没有信仰灯，某宝上面好像可以加装灯。

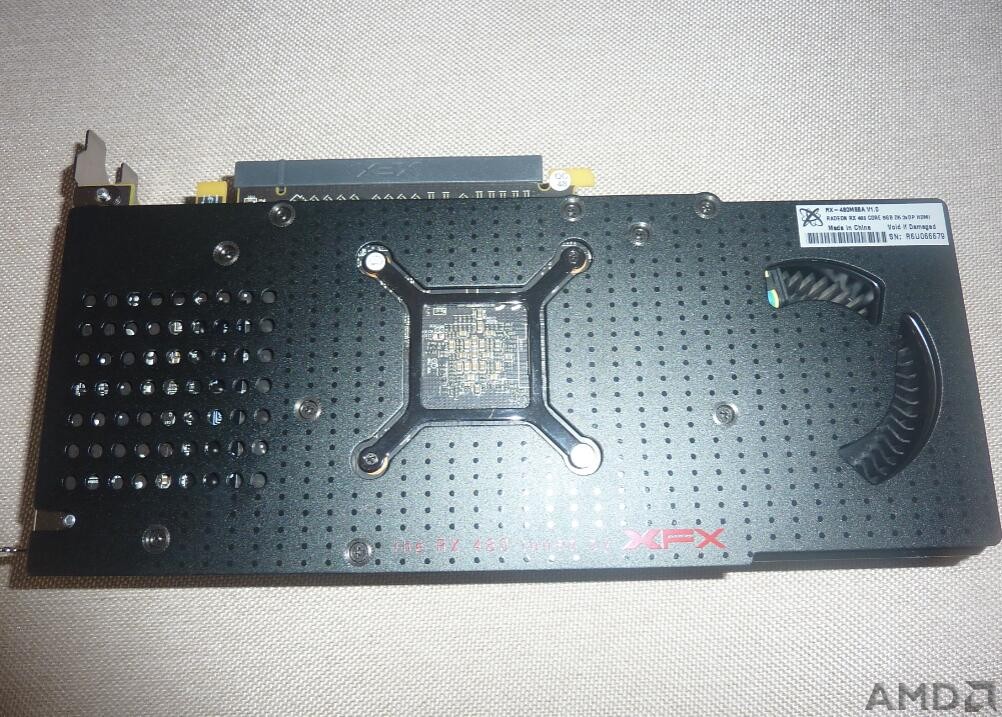

背面，你问我为什么买讯景的，就是因为这个，背板！！右上角是显卡的编号。

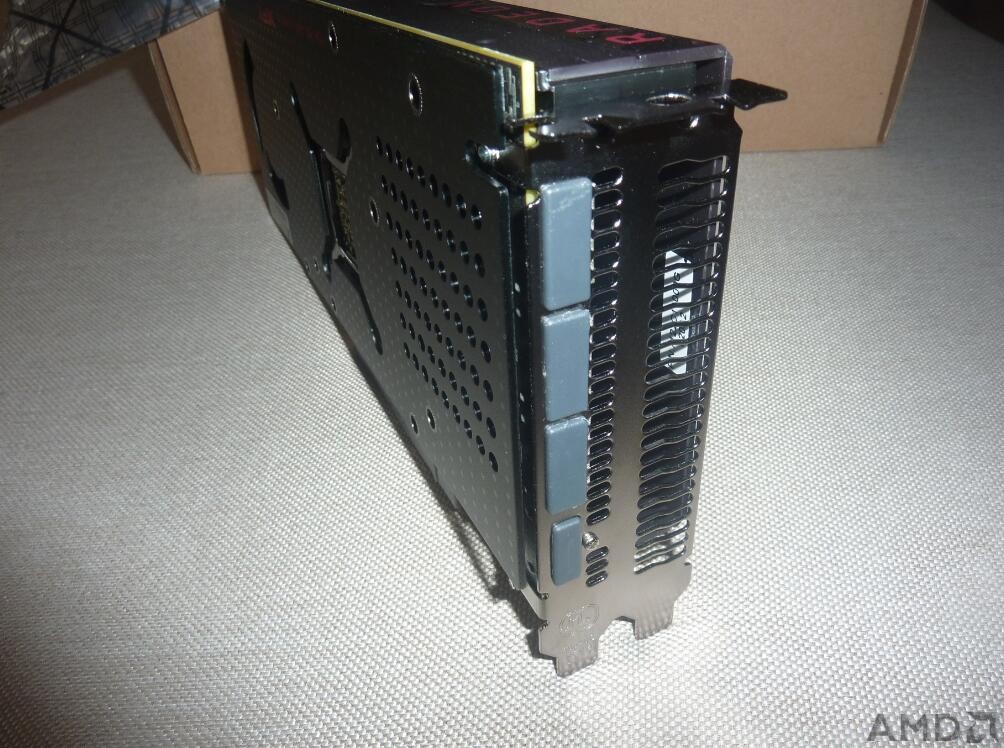

接口的4个防尘塞，3个DP、1个HDMI，没有DVI和VGA，我是比较喜欢这种设计的，DVI该淘汰了。

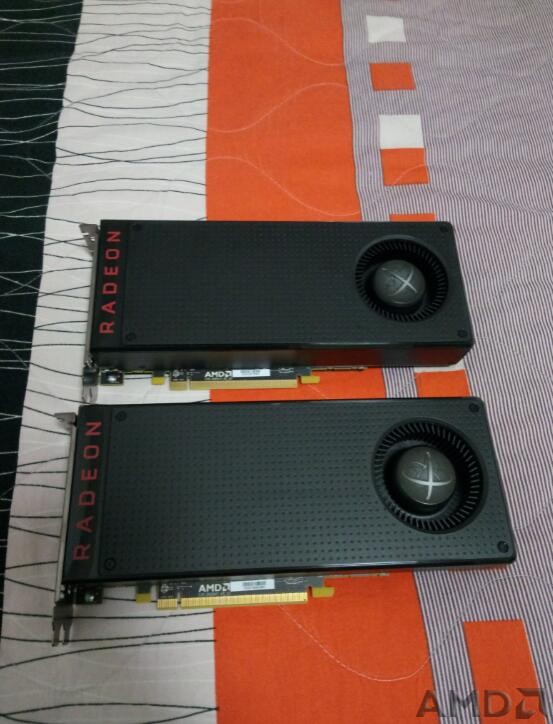

和基友的480合照，改天玩玩CF。

电源：

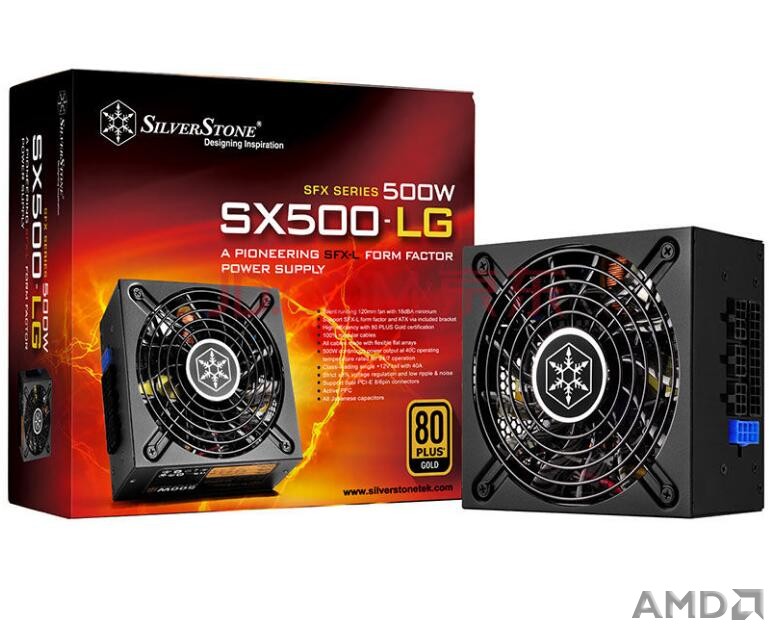

     这里选用的是SFX-L电源，而不是SFX，因为机箱装得下，而且更大的风扇，在保证进风量的前提下能做到更静音。

配件介绍就到这里了，直接上配置单吧。

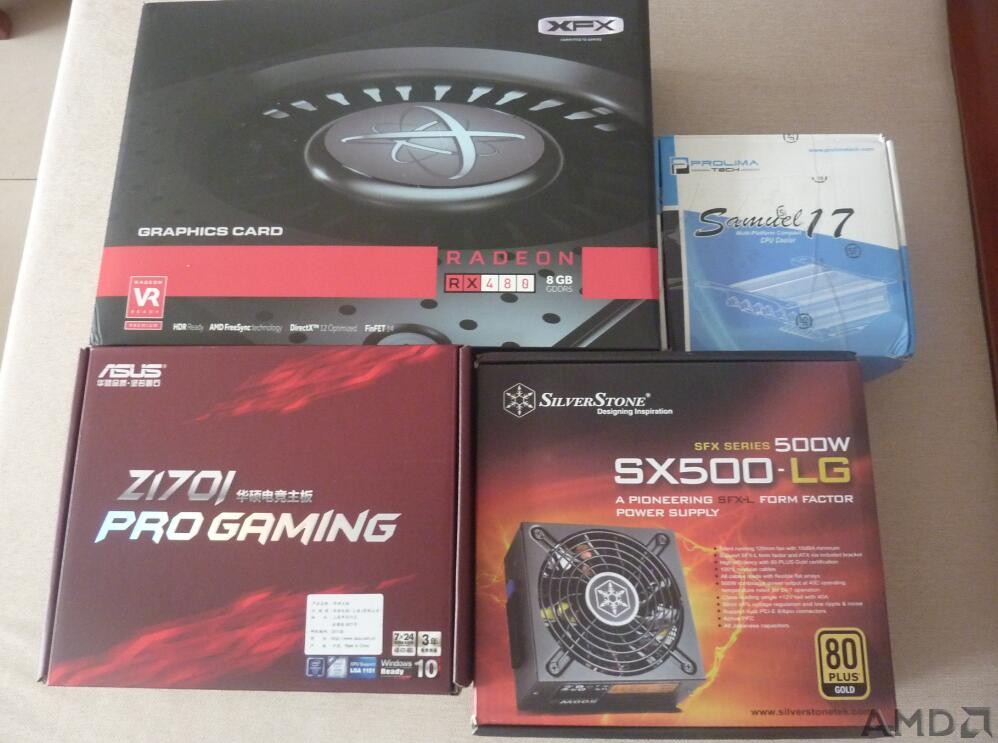

先来个盒子合照，Z170i的盒子真小。

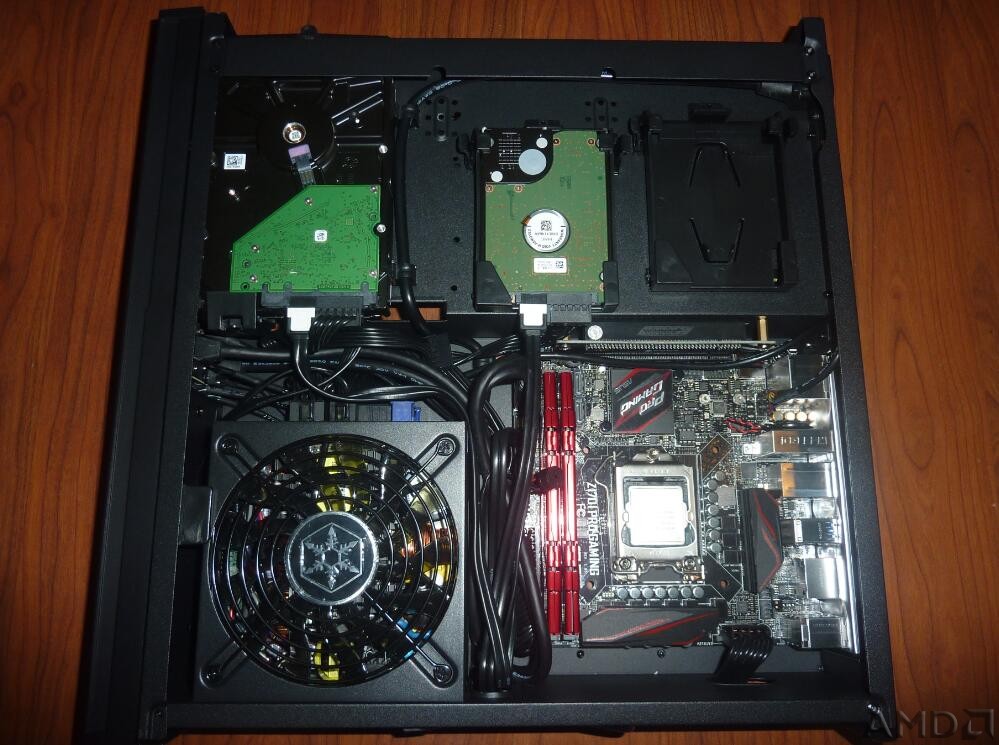

装好来一张照片，这个时候还没上定制线，装机过程就不说了，很简单，把东西装进去接线就完成了，就是原装电源线和USB3.0线太硬了，比较难布线

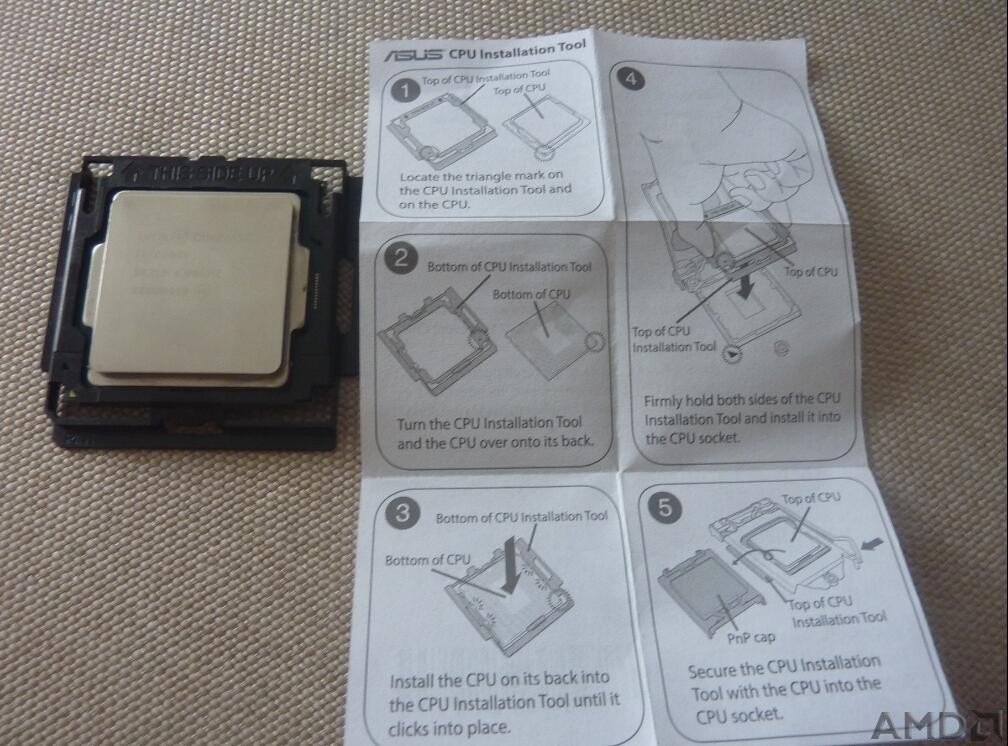

比较有意思的是，华硕主板配了这么一个东西，CPU安装工具？感觉好像并没有什么用？

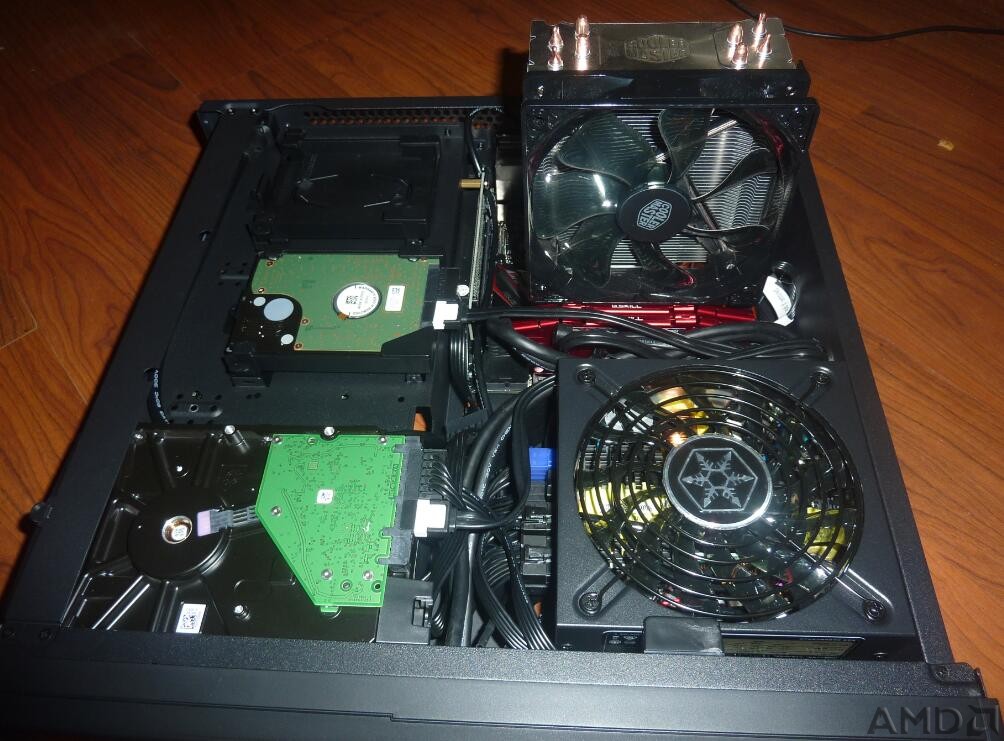

散热器没到的时候，只能用上旧的了，图中是酷冷至尊暴雪T400i，是不是有点喜感。

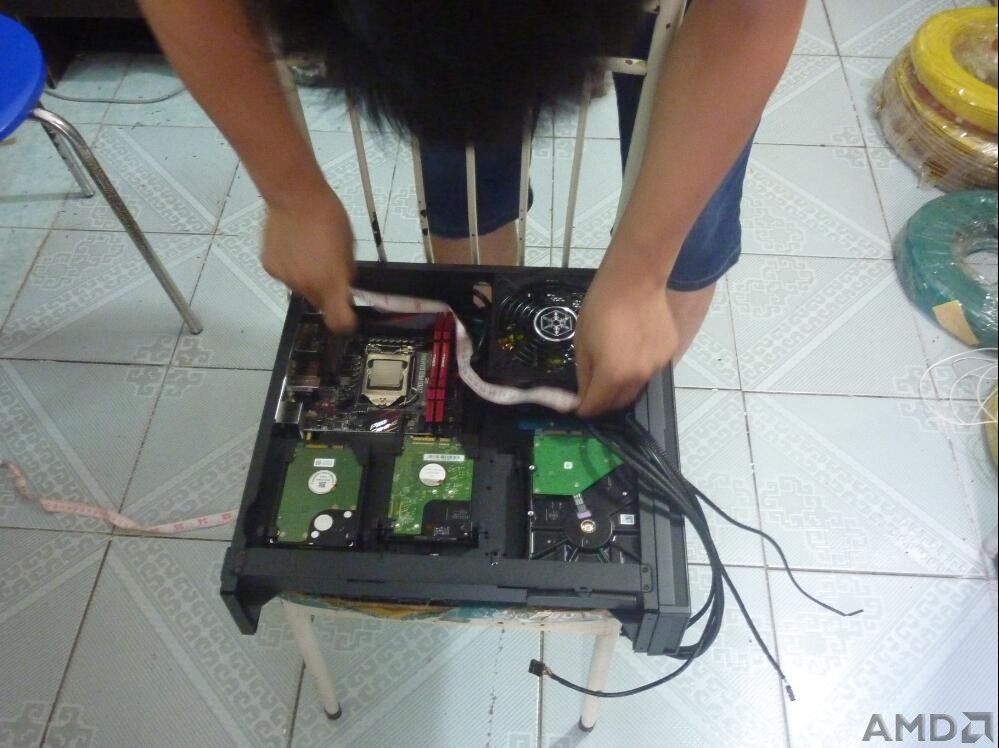

然后就是定制线了，在网上找到一个同城的，直接把机箱拿过去给他量着做了，图中正在量长度的师傅。

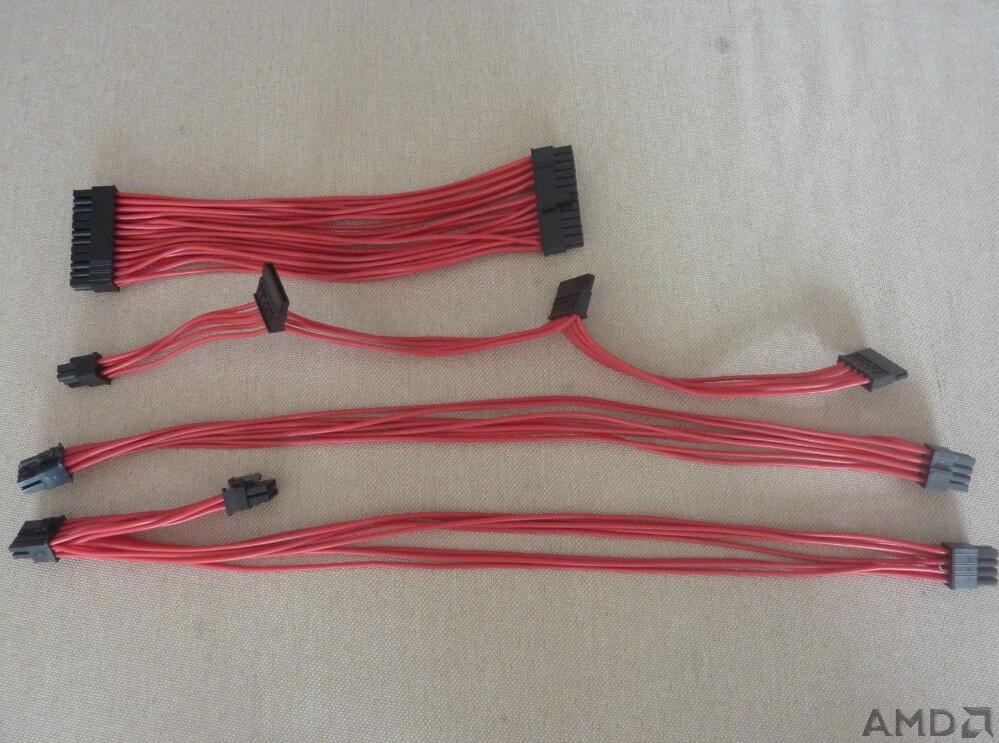

定制线当场做，很快就做好了，这4根东西花了我150。

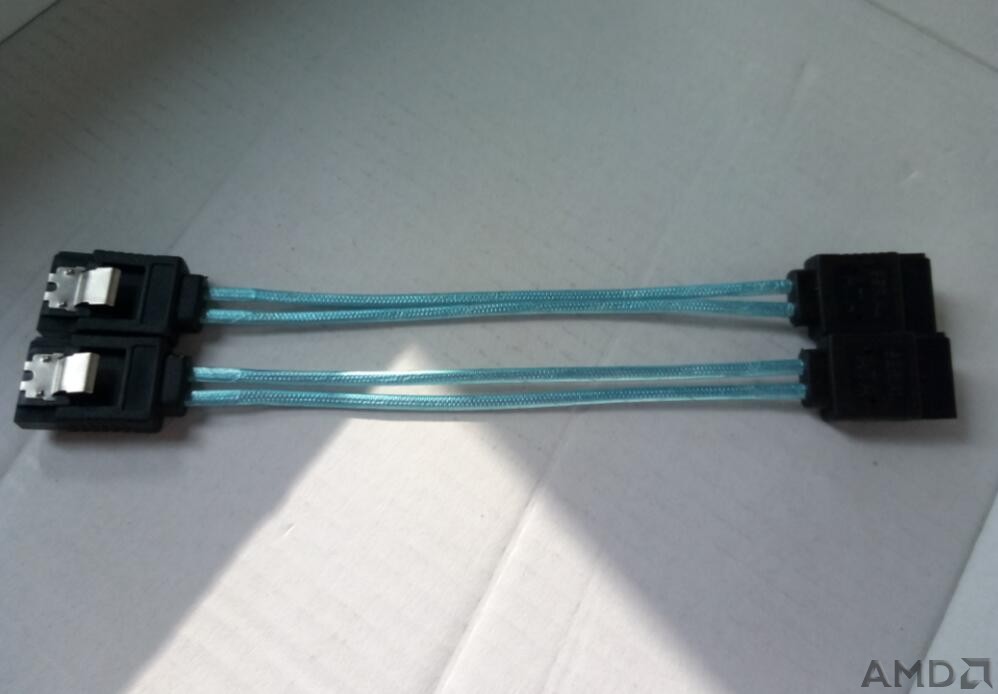

配上两根短的SATA线。

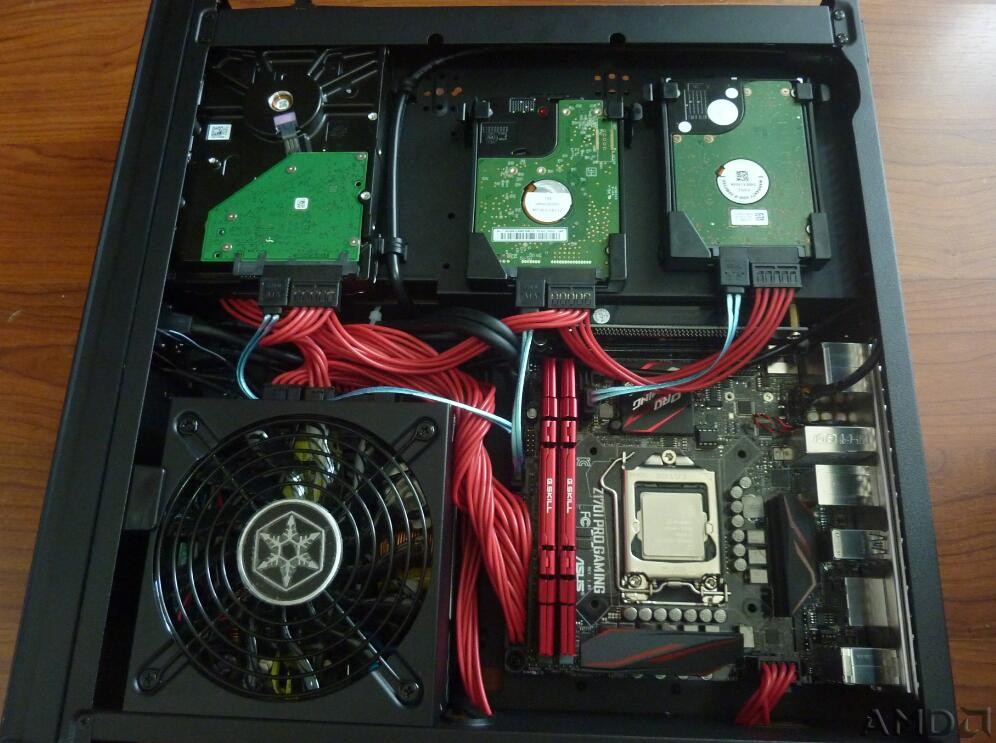

上了定制线的效果，来个前后对比:

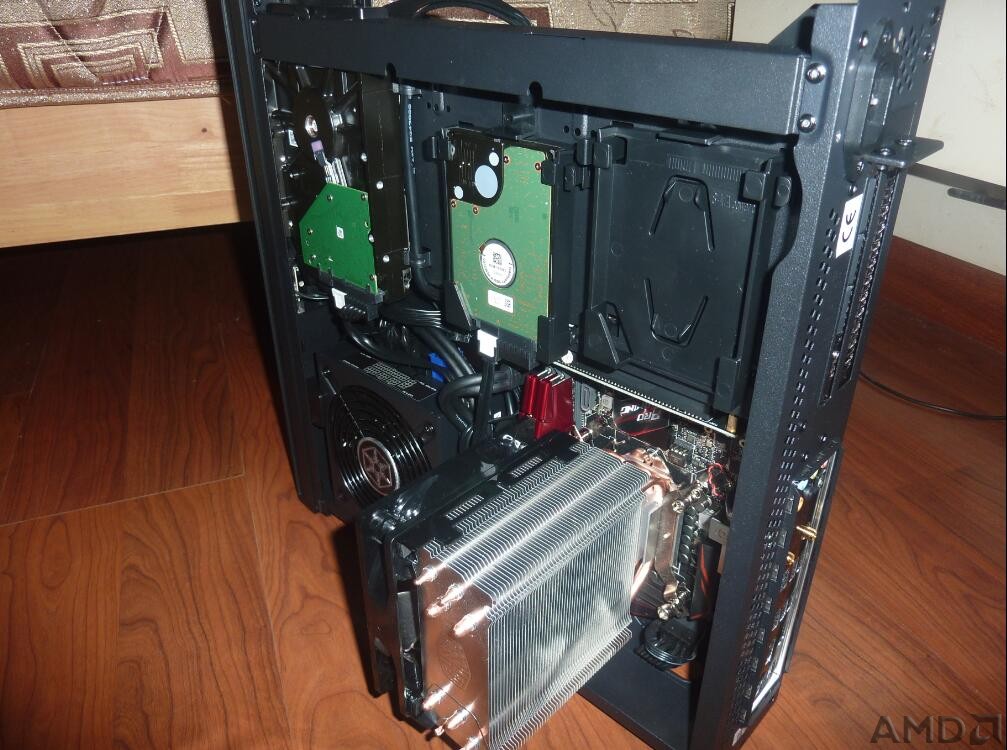

装了散热器之后，是不是跟风扇颜色正好搭配上了。

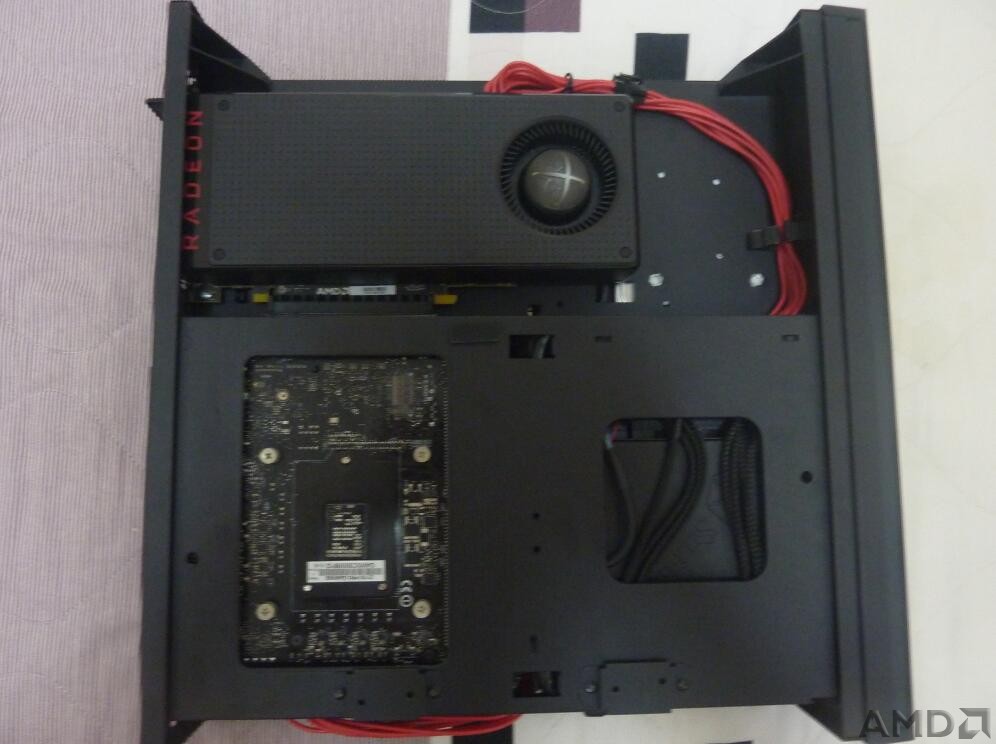

背面显卡位。

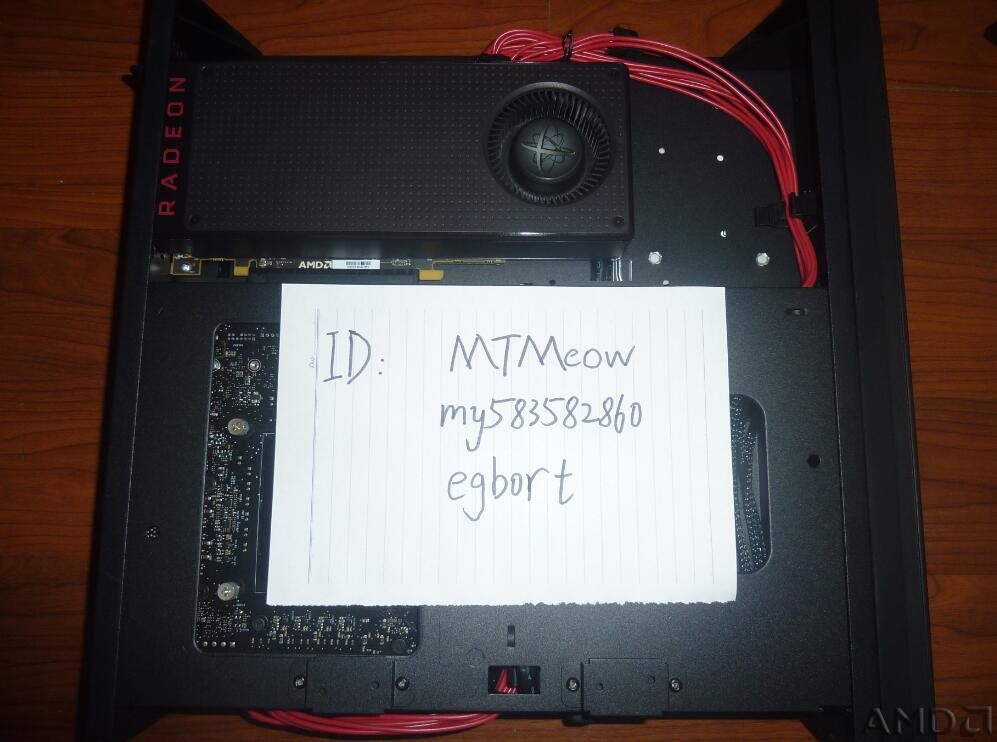

ID照来两张。

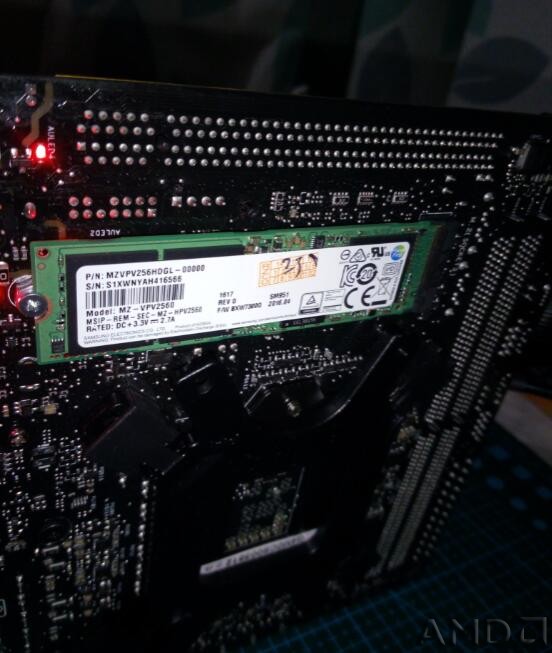

主板背面的SSD，节省了很多空间，赞。

      自此装机全部完成，然后就是点亮、装系统、装驱动。

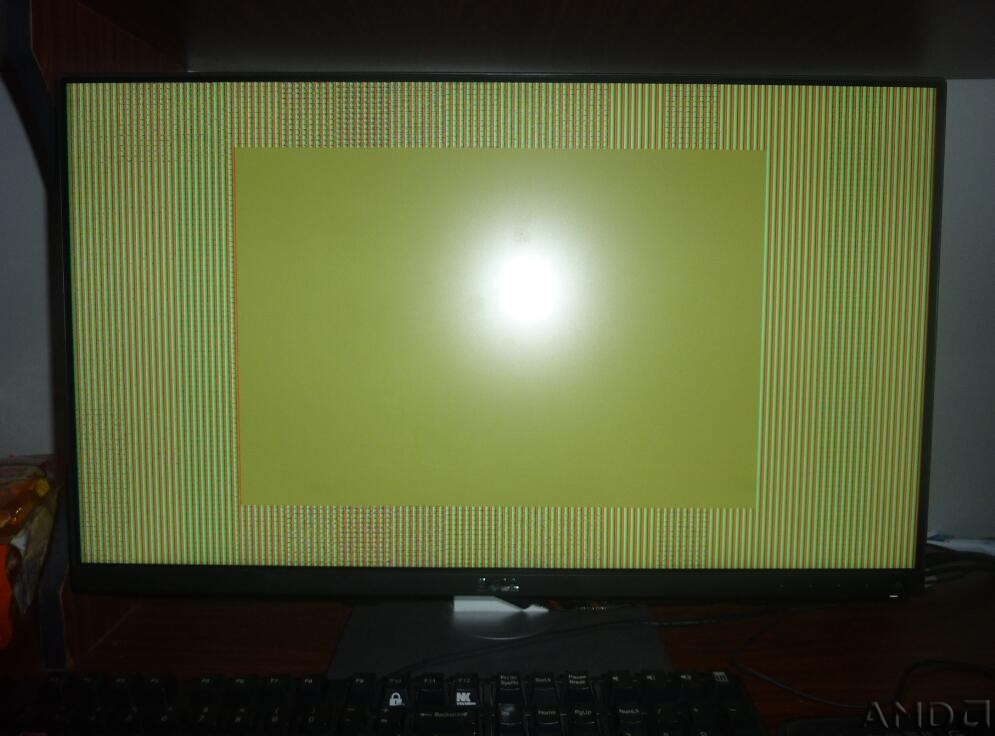

      点亮开机BIOS界面2秒花屏，不知道什么原因，问了客服他说是和主板BIOS有冲突，打开CSM又正常了 ，不影响使用，也就不计较了，不知道小伙伴们的480有没有这种情况。

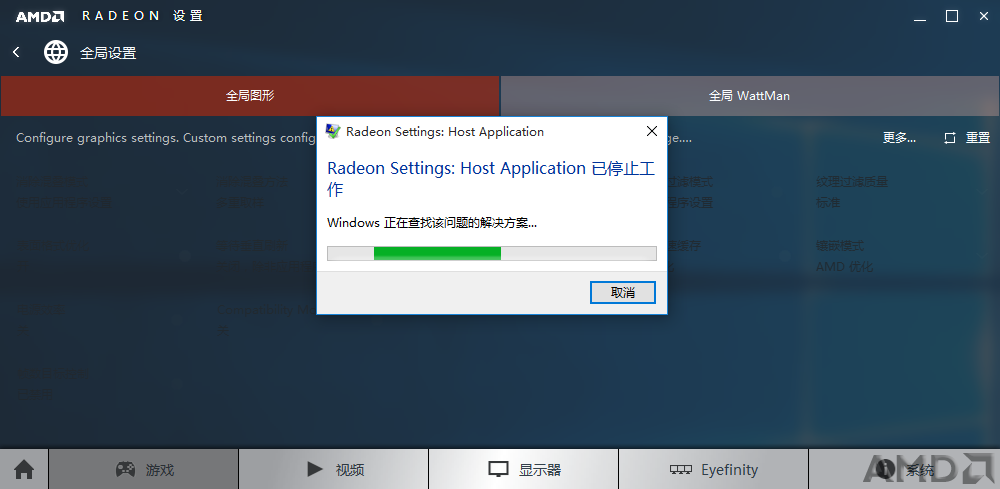

      先来吐槽农企这驱动，一开始不知道，刚装好win10系统，死活装不上驱动，后来群里的大大提醒，说WIN10旧版不认480，要更新到最新版才行，才解决了驱动安装问题，还有不知道怎么回事，每次打开这个界面必崩溃，以前用老黄的970从来没碰到过这些问题。

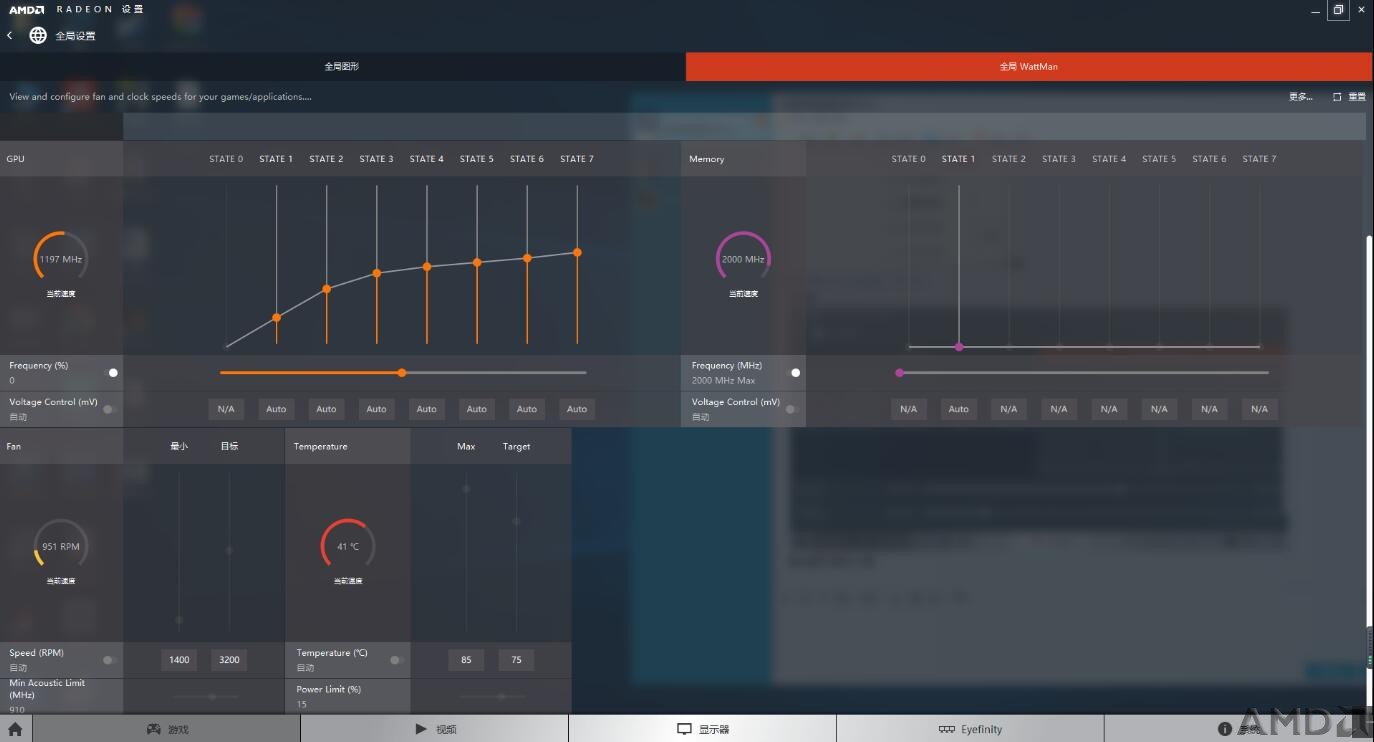

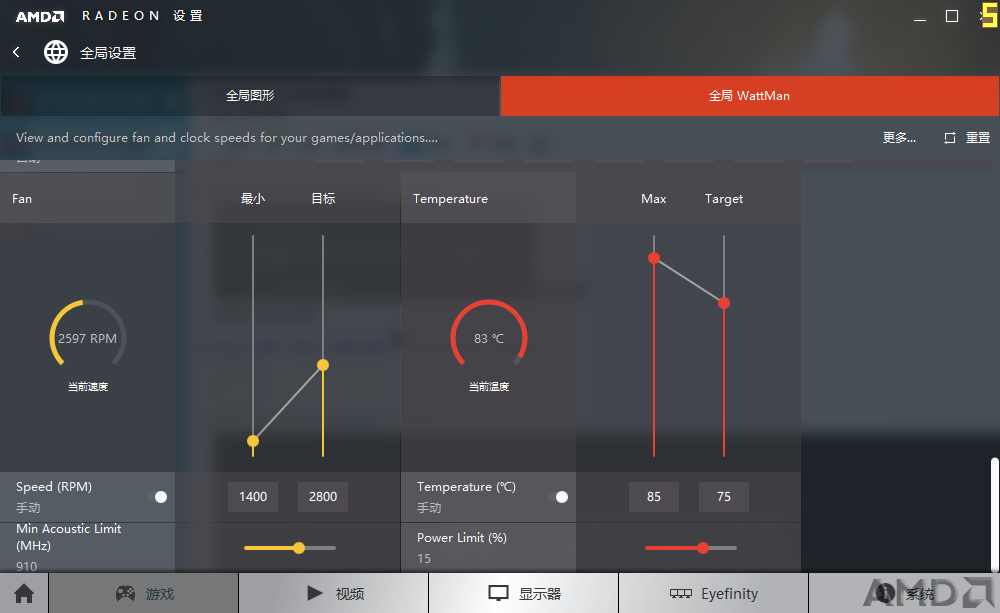

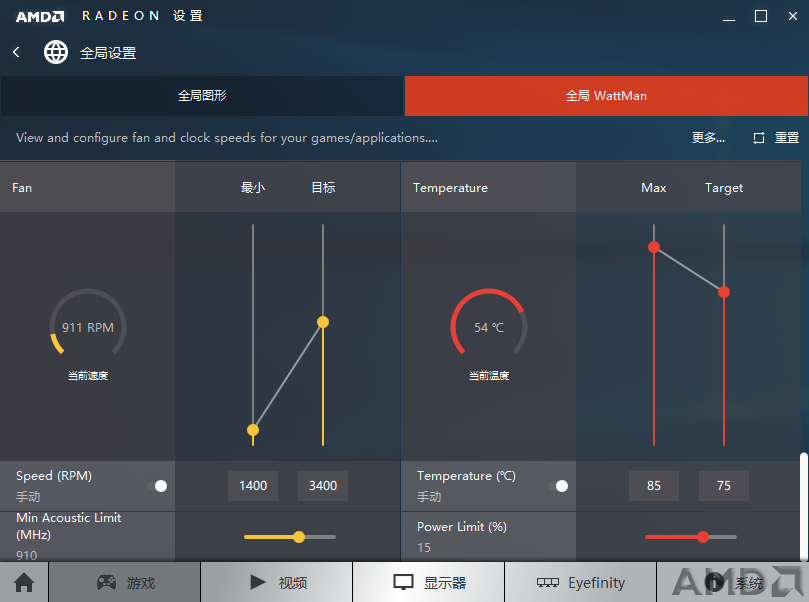

       AMD的新驱动还是很好用的，上一次用A卡还是CCC时代，简直是噩梦，不愿回忆，新驱动很稳定，除了刚才说的地方，还没碰到过别的问题，特别是Wattman，非常直观、方便，可以直接手动超频、调风扇转速、查看温度，界面也很美观大方。

       下面就是喜闻乐见的温度测试环节，看看6700K+RX480塞在这么小的箱子里是什么效果，软件就用娱乐大师和农企驱动自带的就行了，跑跑游戏和象棋模拟日常使用，就不动用Furmark了。

显卡待机温度，50度左右，还可以？室温25度。

打开游戏之后，这里我用的是古墓丽影崛起，直接飙升到80度左右，风扇噪声也比较明显。

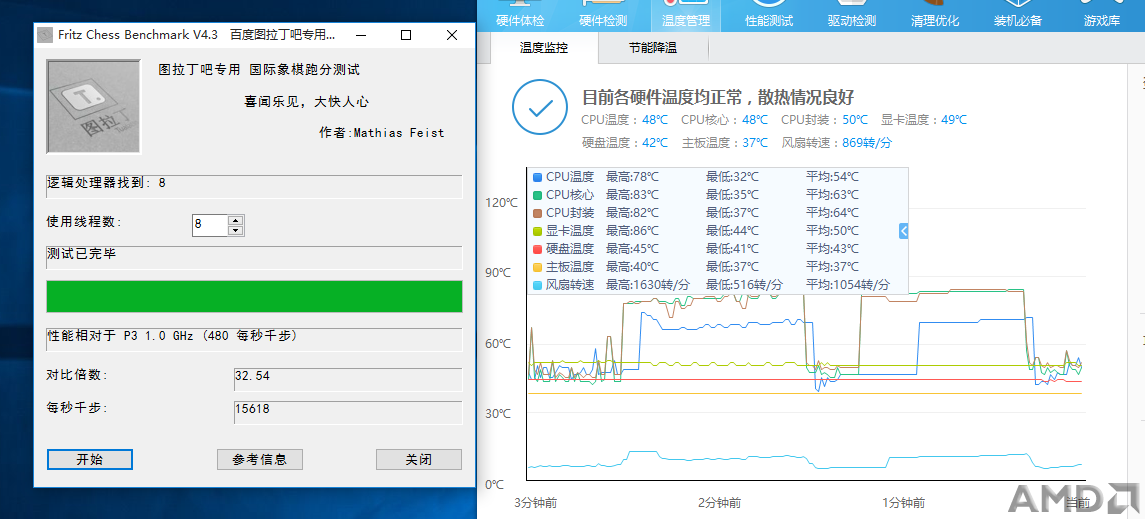

       来看CPU，待机温度，40度左右，跑象棋时，CPU占用100%，温度最高能达到82度，玩游戏的时候CPU占用不到这么多，60度左右，比我想象的好。

       关于RX480的散热，这几天来网上各种吐槽公版RX480的散热器太差，显卡太热，实际使用下来，确实如此，手动设置了上限85度，玩游戏的时候，驱动经常提醒我显卡温度超过设置上限，这个时候又需要把风扇转速调高，但是就太吵了，不去管他的话，就会降频，游戏卡顿，无语了，散热方面绝对要给差评，说好的150W和14nm呢，怎么就这么热，还是说散热器缩得太过了，看了下网上的拆解图，就是铝塞铜啊。

性能测试:

       接下来就是最关键的性能测试了，这里用的驱动版本是Crimson 16.7.1，系统为windows10 64位 专业版。

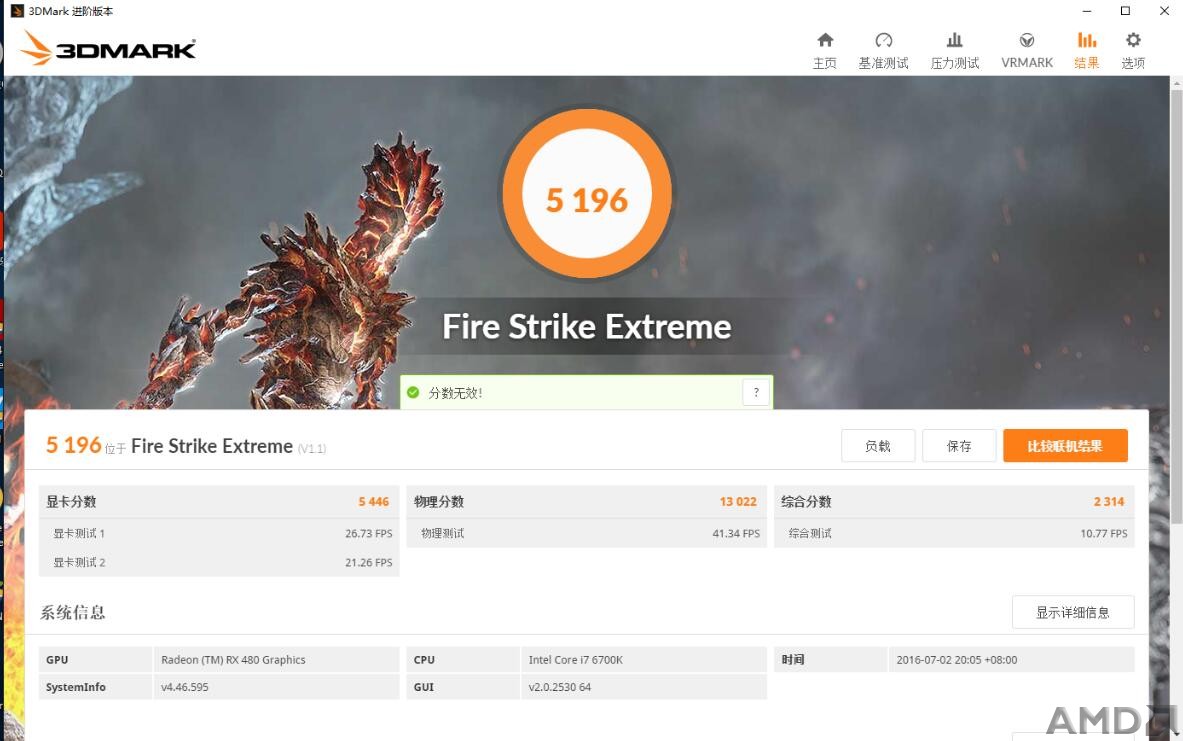

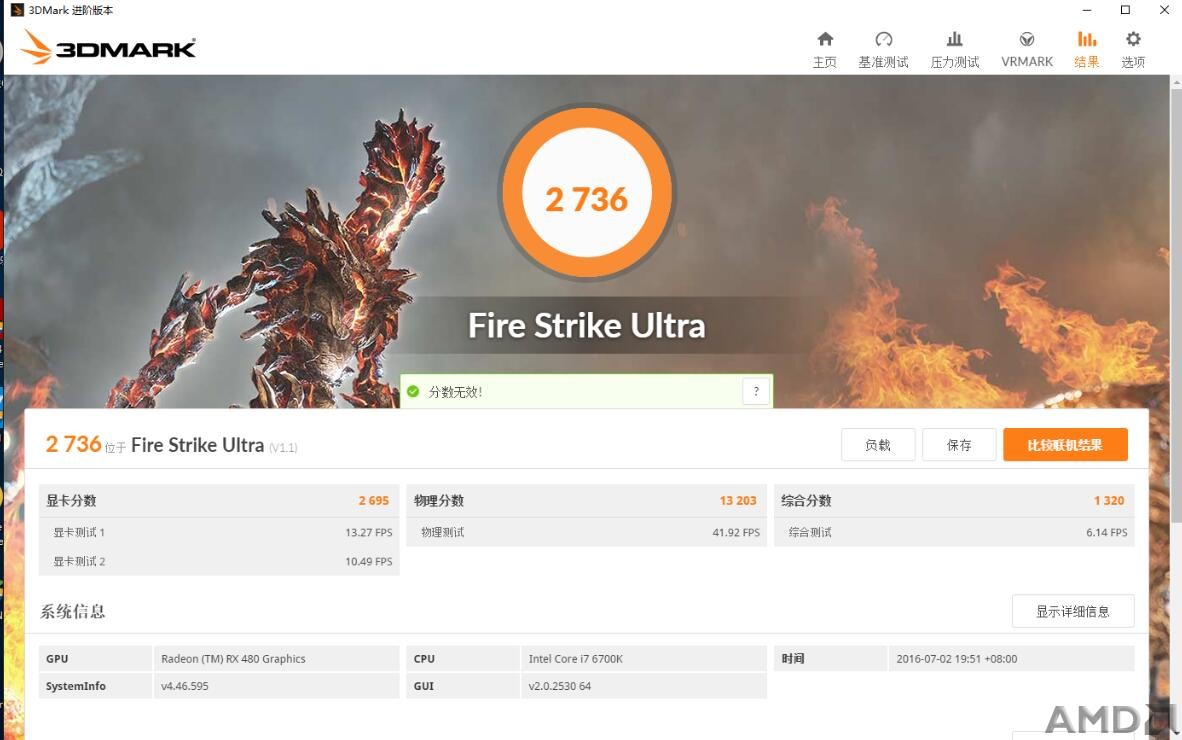

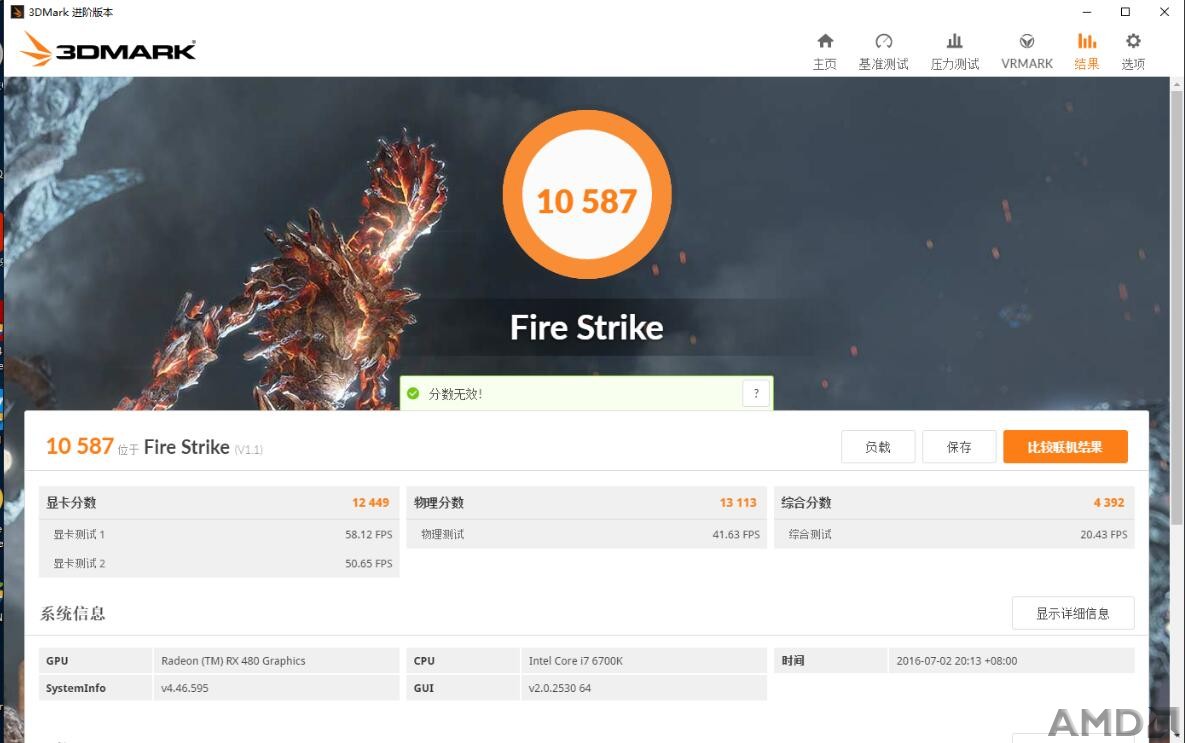

先上大家最喜欢的3DMark，三个档次。

我去查了一下公版980的分数，对比了一下，差距应该在5-10%之间，和预期的差不多，当然，因为平台的不同，只能看着玩玩。

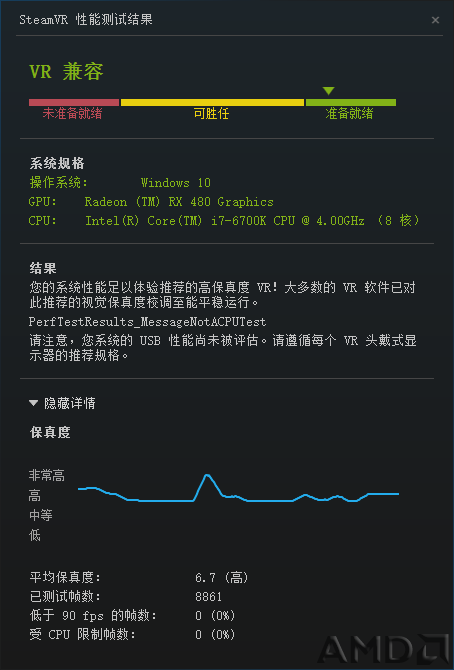

SteamVR测试，比我之前那块970好一点。

娱乐大师的分数，有点惨，14W，连970都不如，实力A黑？

游戏测试：

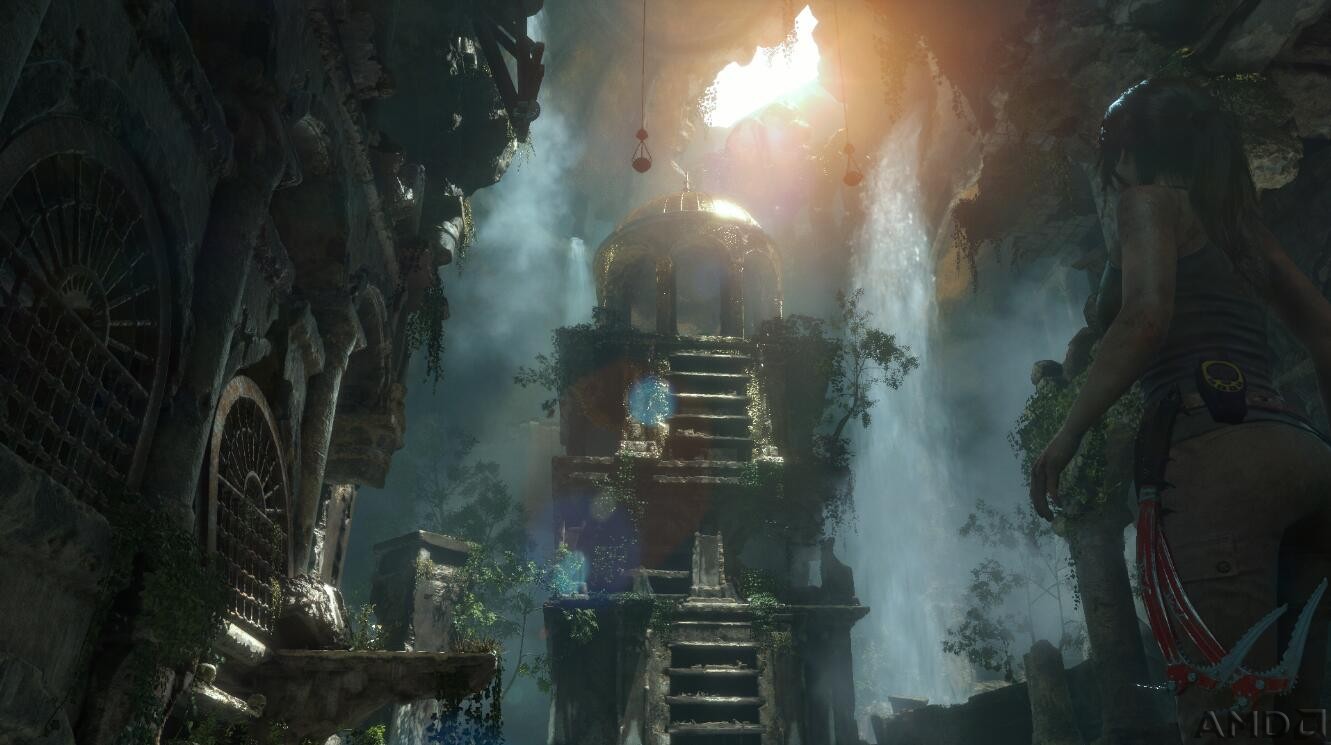

古墓丽影崛起:

       由于Fraps不支持DX12，不能记录帧数，只能用游戏自带的效能测试来看了。

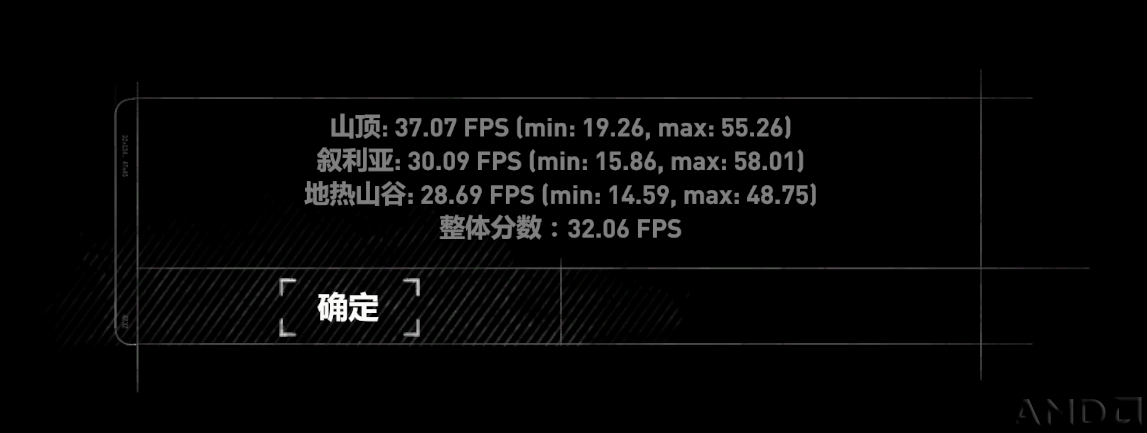

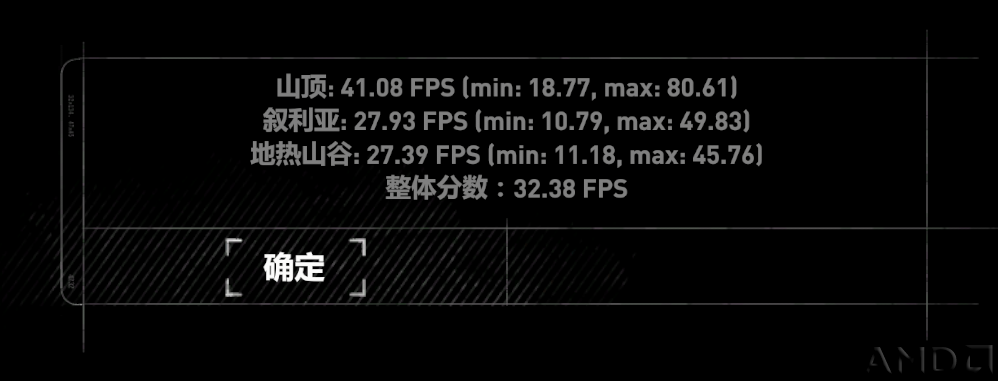

设置为全高+SSAAX2,上图是DX11，下图是DX12，感觉并没有太大的差距，难道是我姿势不对？

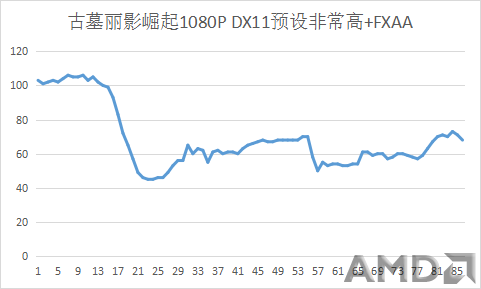

当我调为预设非常高+FXAA，这时已经能比较流畅的进行游戏了，基本都在60帧以上，复杂场景偶尔会掉到40多帧，不会有明显的卡顿感，画质也非常不错。

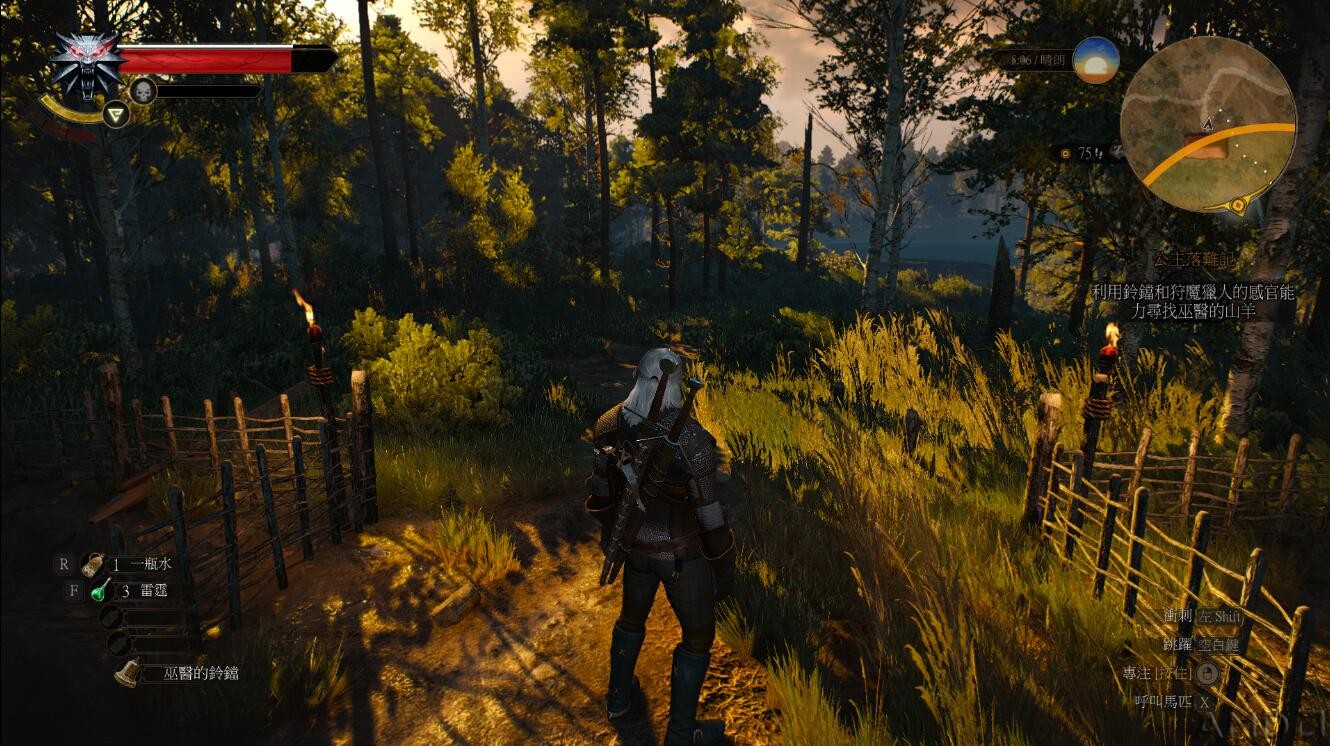

巫师3：

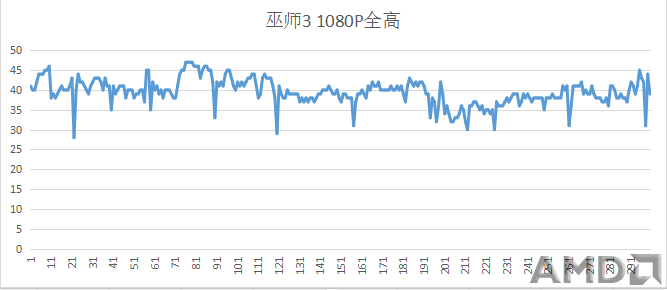

开的画质是全部拉到最高，下面看帧数折线图。

如果是以30帧为标准，那合格了，不过我玩游戏都是要求稳定60帧以上的，这个时候只能开预设的高画质才能做到，30帧玩了几分钟测帧数，搞得我有点头晕了。

GTA5:

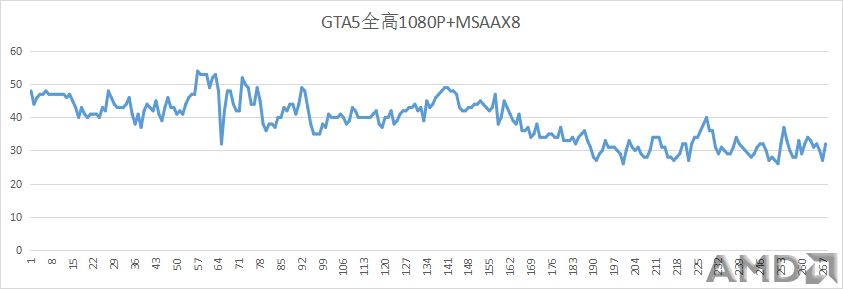

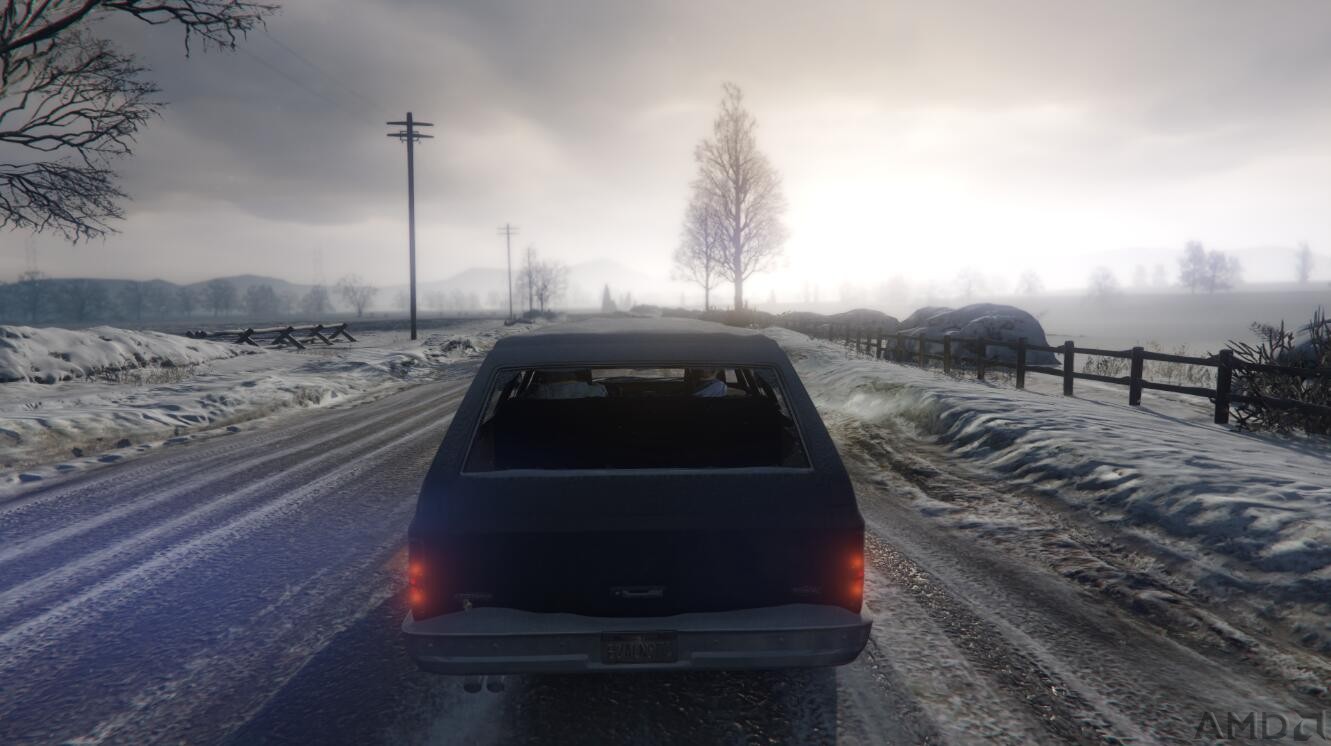

       游戏设置是影像里的能拉到最高的都是最高了，MSAAX8，进阶影像默认没有设置，剧情模式开始那段，室内还能维持在40帧以上，一到室外，就掉到了30，感人啊。

守望先锋:

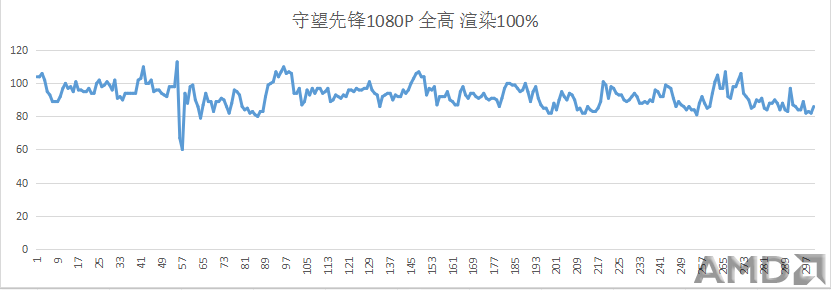

       最近大热的游戏，游戏画质设置是全部拉最高，渲染100%，当然无压力啊，随便玩了一盘快速游戏。

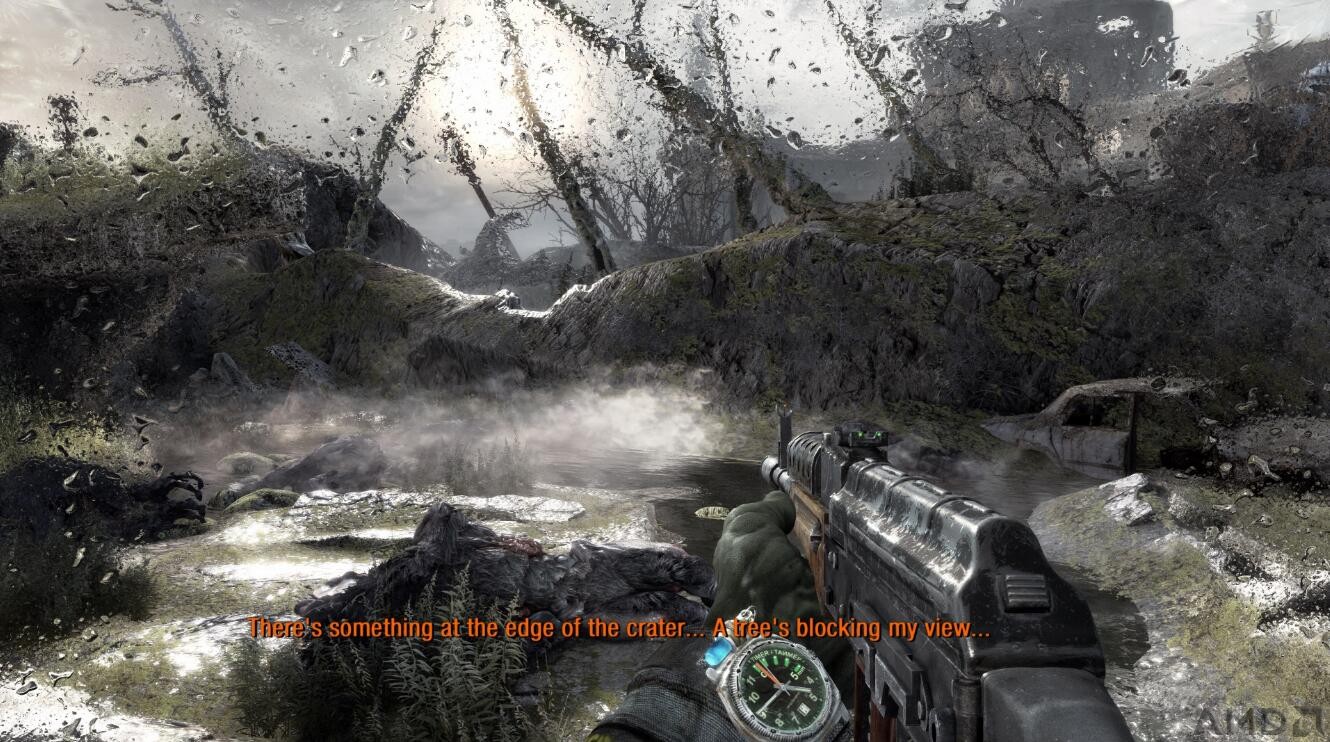

地铁：最后的曙光重置版:

       真是显卡杀手啊(优化太差？)，全高就20帧上下浮动，加上恶心的画风，玩了不到一分钟就开始晕3D了，原谅我无法坚持完成测试。
       本来还想测试全境封锁、战地4、孤岛危机3的，奈何死活连接不上服务器，只好作罢。

总结：

       这次配ITX主机，折腾了好几天，给我感受就是，配电脑之前一定要调查好啊，特别是ITX，要调查各硬件之间的兼容性，安装是否有冲突，买了不合适再退货，是很麻烦的。

       再就是显卡，给我感受就是1080P下，和GTX970的体验拉不开差距，但是考虑到售价，还是不错了。以后更换2K显示器甚至4K显示器才能发挥出他的8G大显存的优势。还是就是，热，好热，虽然我对温度并不敏感，一般来说只要不会热到降频就好，但是要做到这点，显卡风扇好吵啊，影响玩游戏的心情，听说换硅脂会好点？会不会和我的ITX机箱有关呢，但是好像显卡是独立风道的，并没有影响？

      就说这些了，有什么不对的地方，欢迎指正。

MTMeow

昨天更新了16.7.2，进WattMan不会崩溃了，好评。
