本帖最后由 owsr 于 2016-8-23 20:39 编辑

现在是看颜值的时代,对于装机来说灯是一个看点啊!侧透、灯条、灯带样样都需要有。从年前开始关注各种RGB的设备,陆续也入了一些。趁最近比较空,赶紧动手组装一台。
【全家福】
【配置】
cpu  :intel i7-4790K
主板:M7I

内存:宇 帷DDR3 2400 4G×2
散热:猫头鹰NH-U12S
显卡:蓝宝石RX480 8G 超白金 OC
SSD :三星840pro 128G 、 Kingston HyperX Predator 240G
HDD:黑盘(1T)
电源:海韵 P760

风扇:Tt Riing 12cm RGB 套装软件版
灯带:NZXT HUE
机箱:追风者215黑色

【开箱&安装】
【北极星显卡

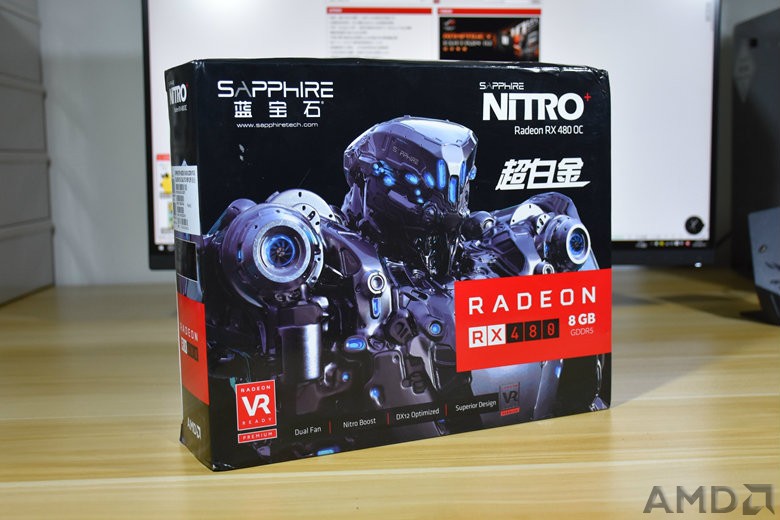

▲ 科技感很足的外包装,第一次上蓝宝石信仰卡

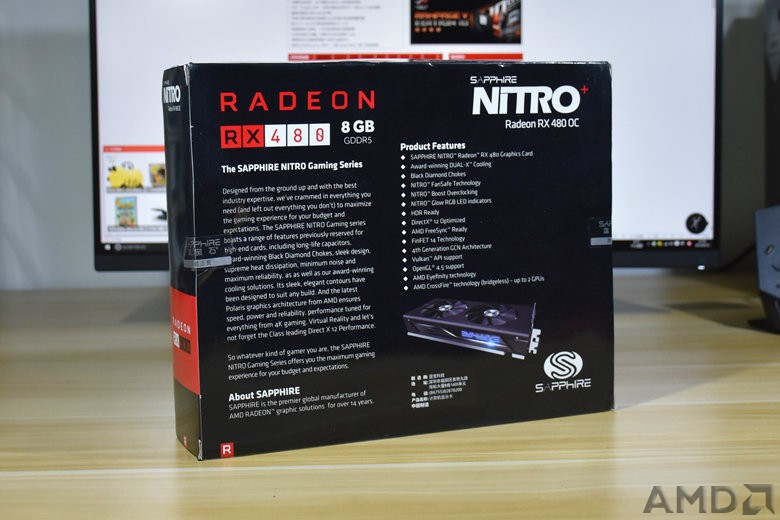

▲ 包装背部

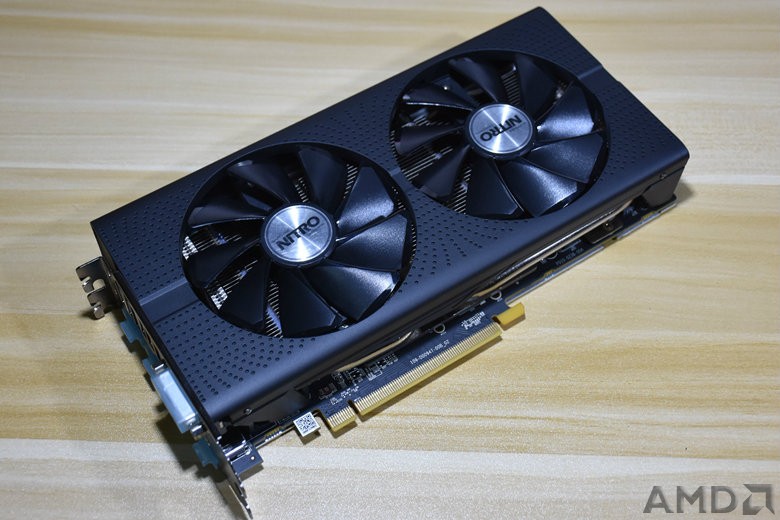

正面可见蓝宝石超白金RX480为双奶散热器,使用了双95mm直径双滚珠静音轴承风扇

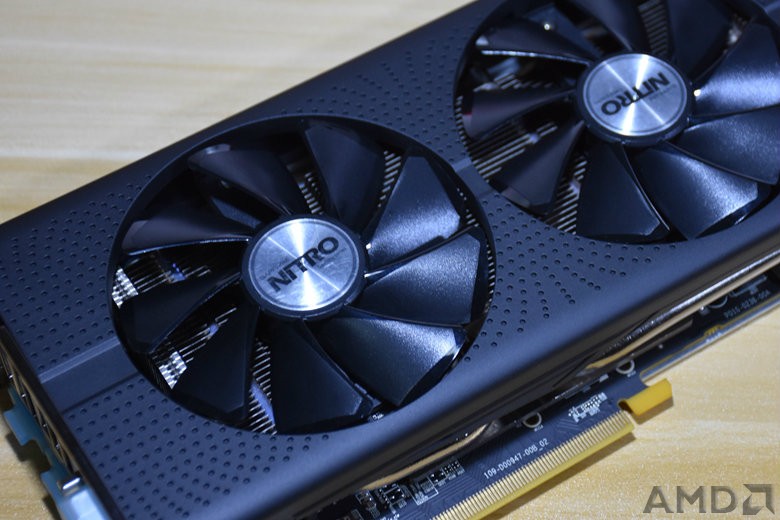

▲ 风扇的细节,风扇采用了智能启停技术
▲ 信仰背板,很贴合包装的主题

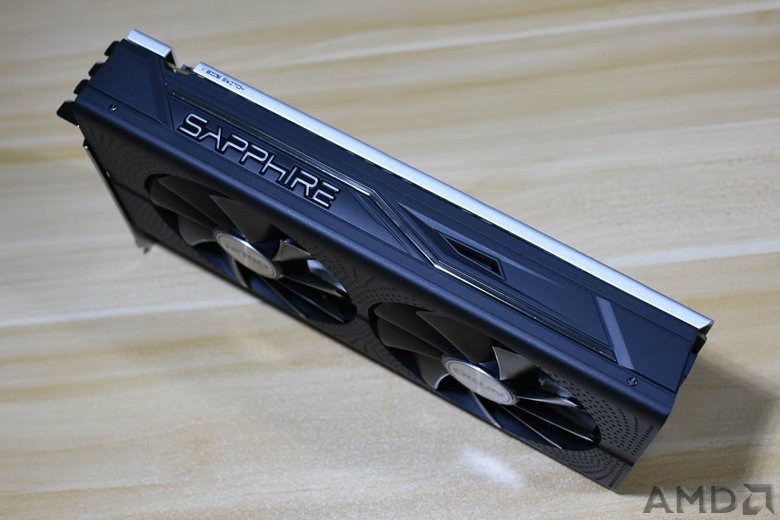

▲ 换个角度欣赏一下,防尘塞好评
▲ 蓝宝石信仰灯

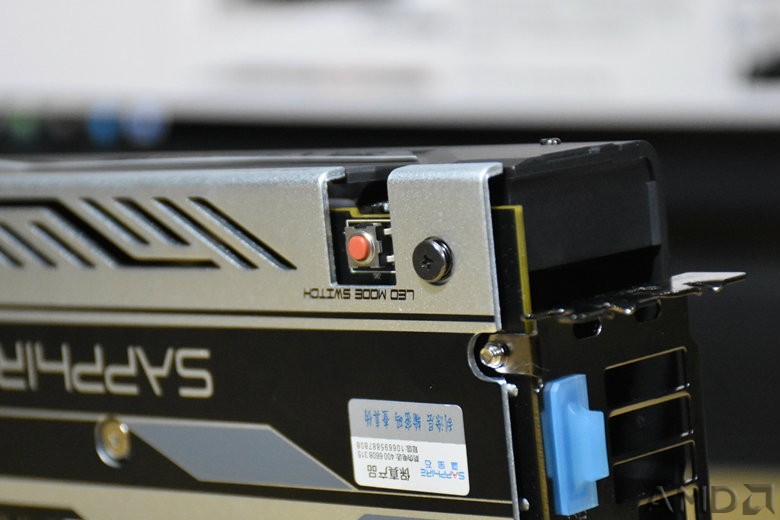

▲ 信仰灯的按钮,信仰灯按钮的下面是开核开关,有静音和游戏模式。

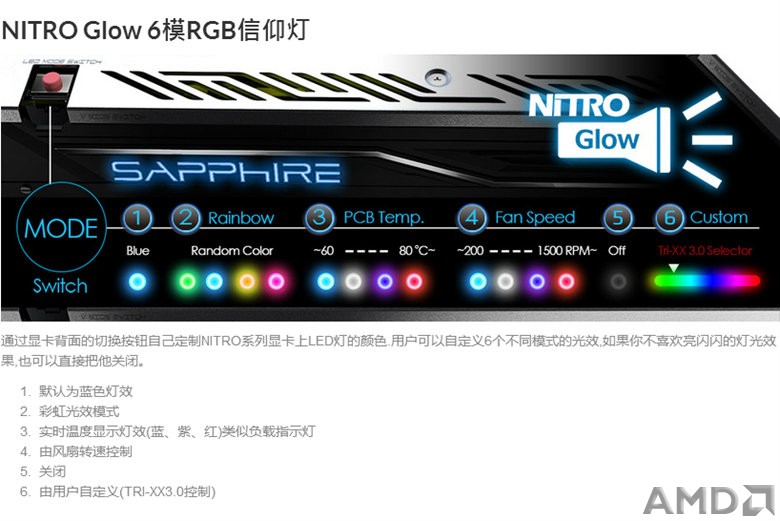

▲ 六种模式,有RGB跑马灯。TRI-XX3.0超频软件模式一时没调节出来,这软件在官网没找到。

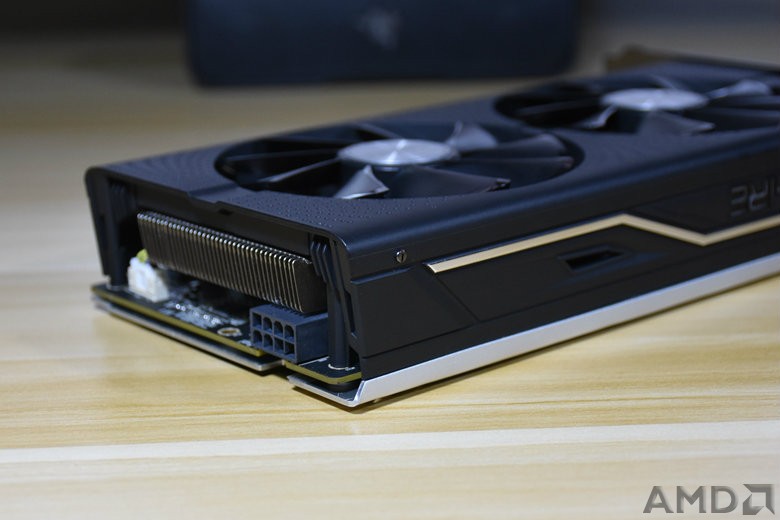

▲ 8P的供电模式在侧面

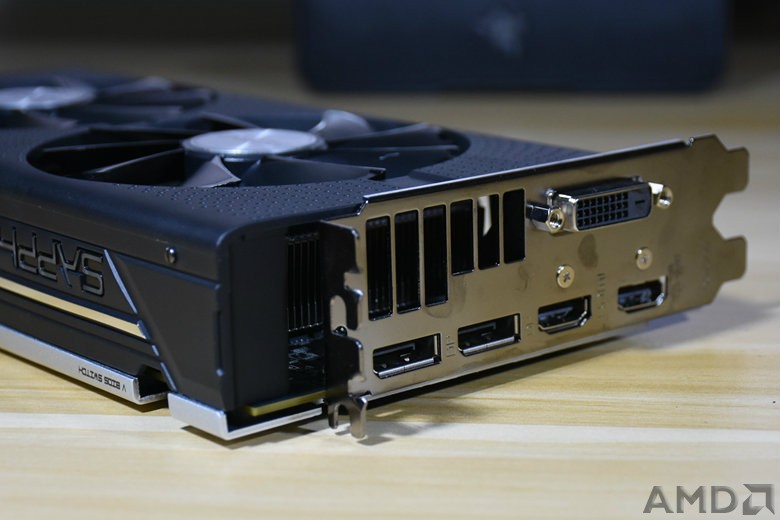

▲ 两个DP、两个HDMI接口,破天荒的提供了一个DVI接口

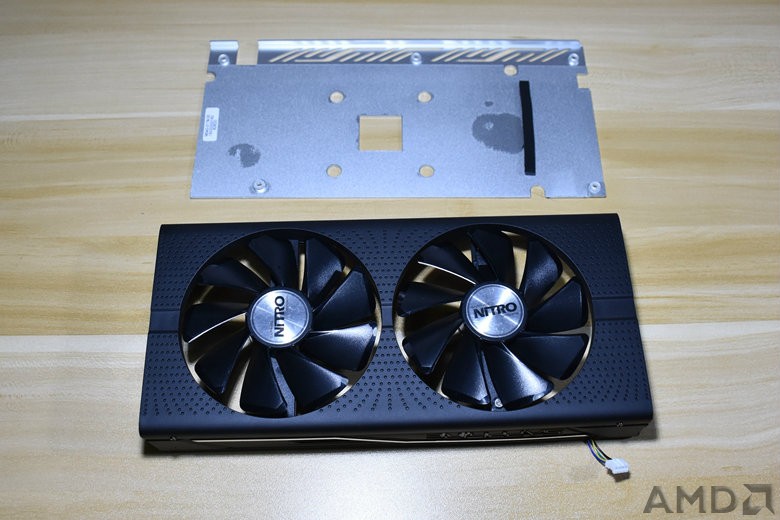

▲ 拧掉背部5个螺丝,就去掉了背板和风扇

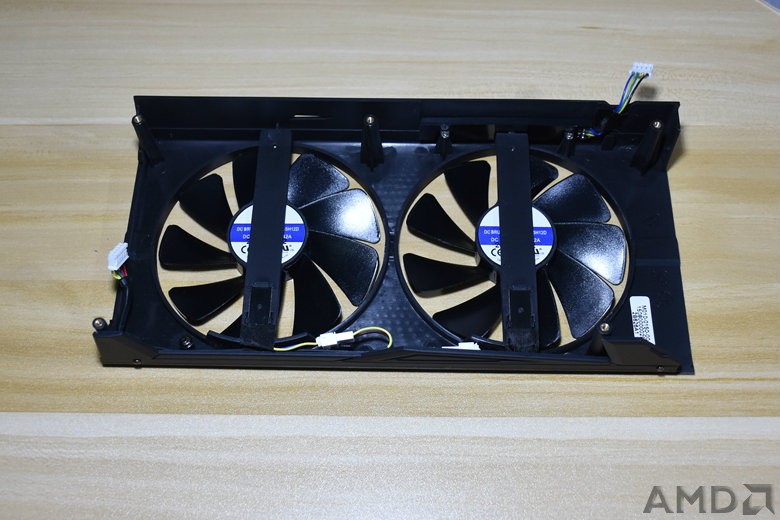

▲ 两把95mm的风扇,有智能启停技术
▲ 风扇的电源线

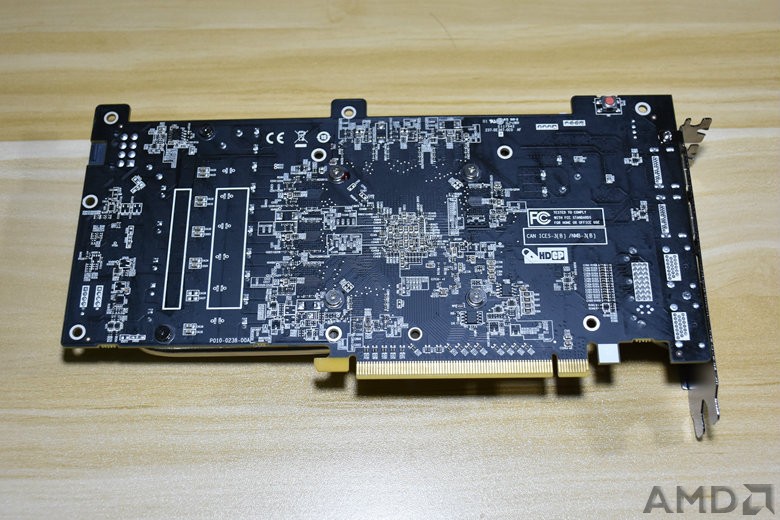

▲ 去掉背板的PCB背部

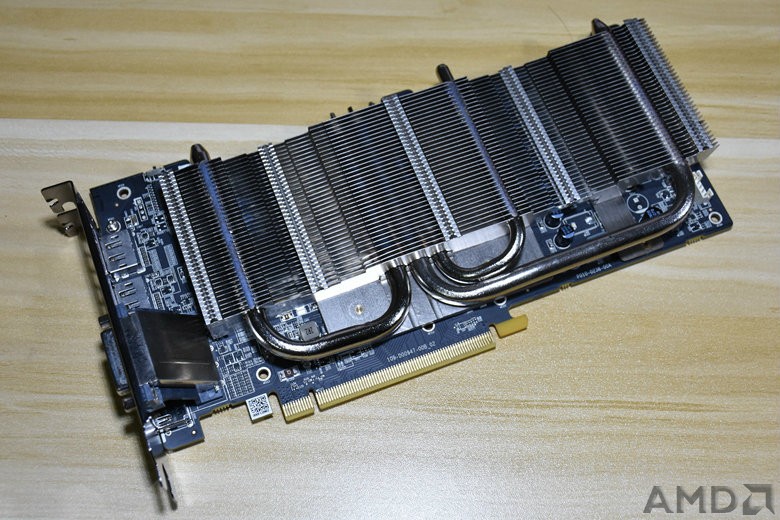

▲ 比公版用料足的散热器
▲  三热管铜底直触,这次显卡核心好小啊

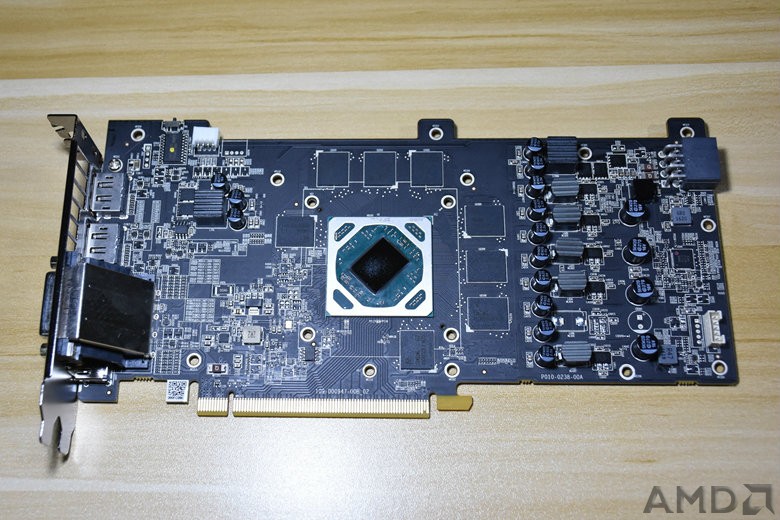

▲  PCB整体,GPU核心是Polaris 10,核心周围是8个显存

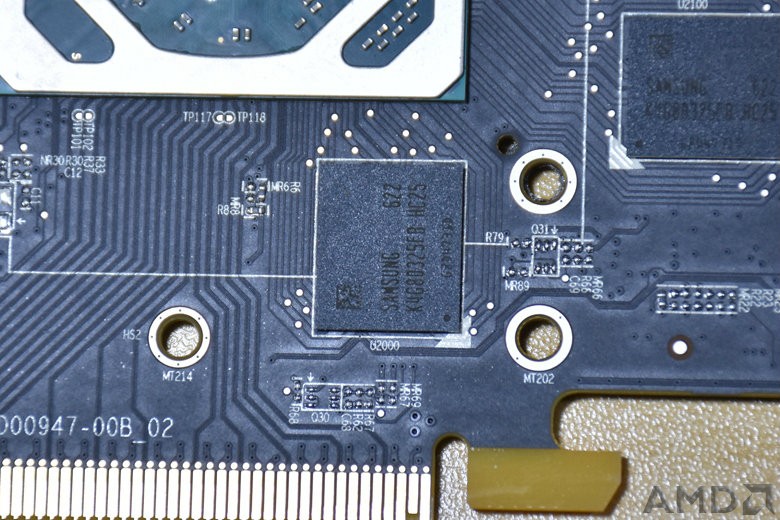

▲  三星DDR5显存,看看FURY都上HBM,有点小失望
▲  4+1五项供电,第四代黑钻电感

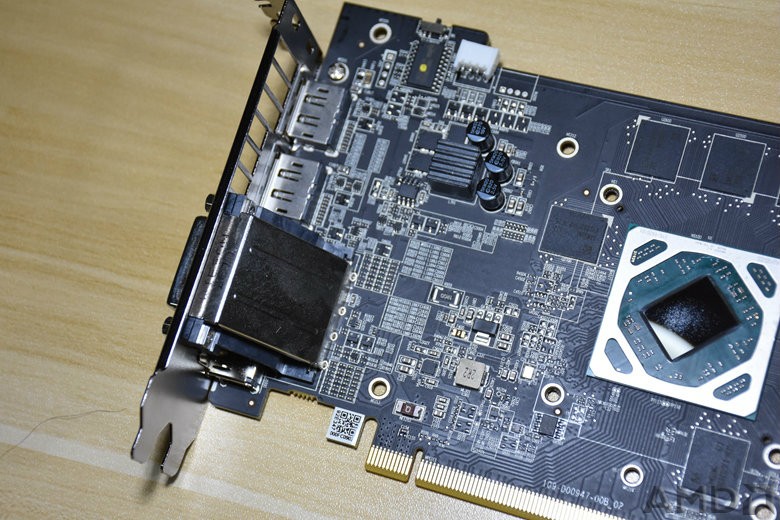

▲  输出带金属屏蔽罩
【其它配件

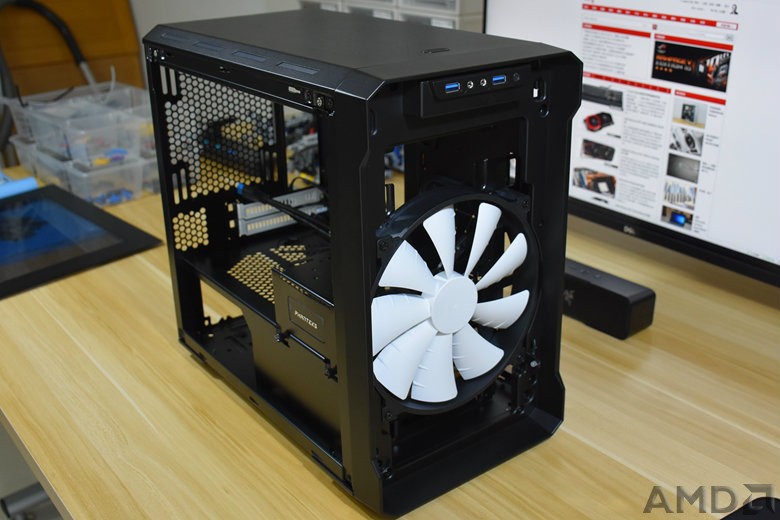

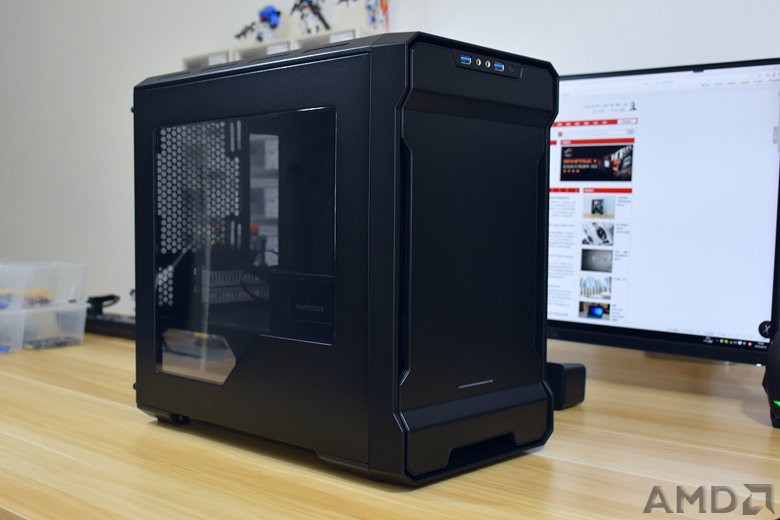

PK215的整体比较的低调

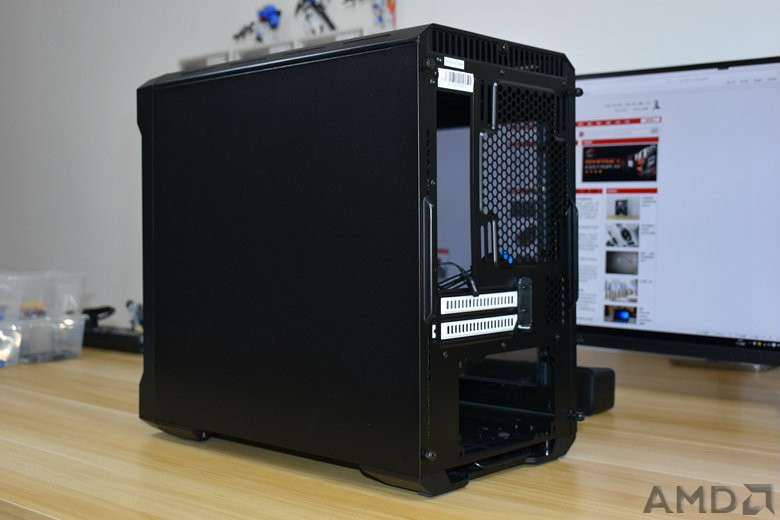

▲ 背部的用料有点省

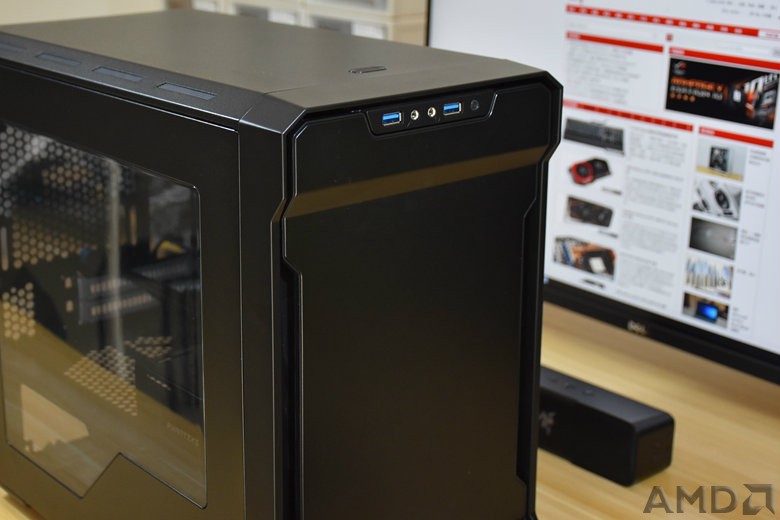

▲ 面板的I/O终于在正面了
▲ 正面有大面积的防尘网,不支持光驱

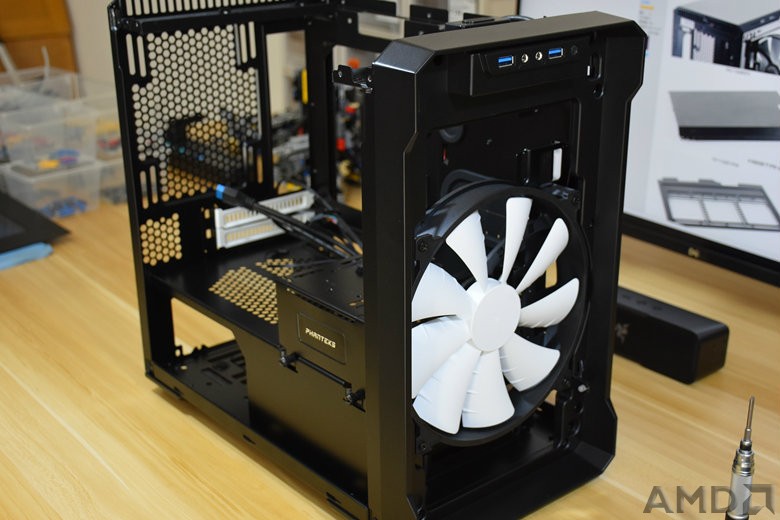

▲ 20cm规格风扇,静音首选。缺点没找到灯扇来替换(个人观点)

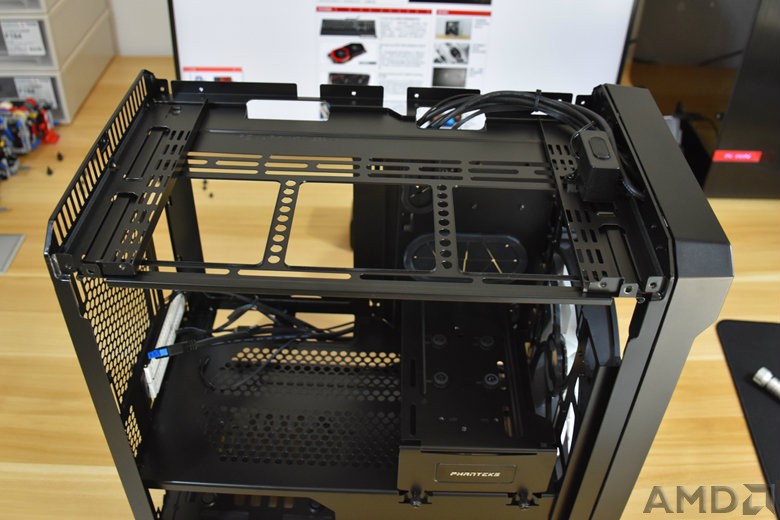

▲ 顶部可拆卸的冷排架,此空间可作布线使用
▲ 在显卡供电位置设有一个挡板,里面也可以布线使用。上面还可以安装一块硬盘(SSD或HDD)

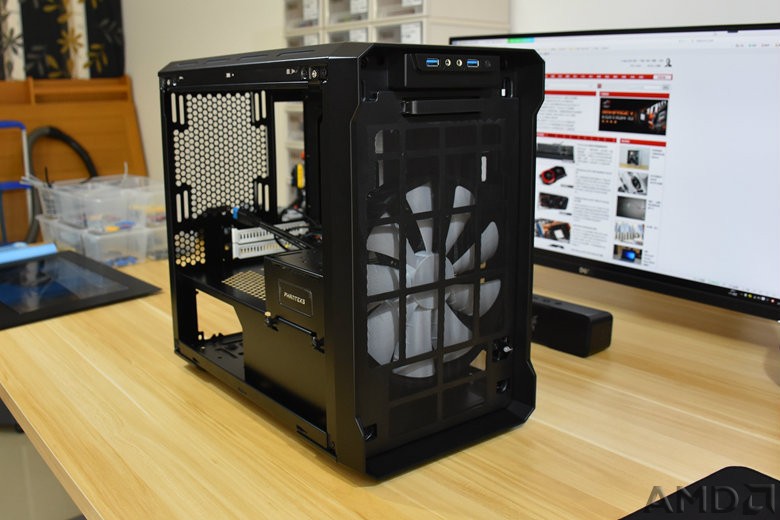

▲ 前后通透,感觉散热压力不大,防尘需要注意

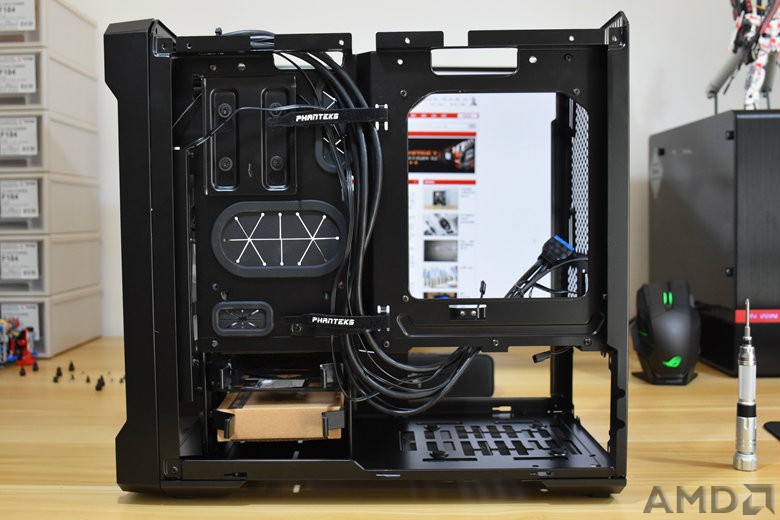

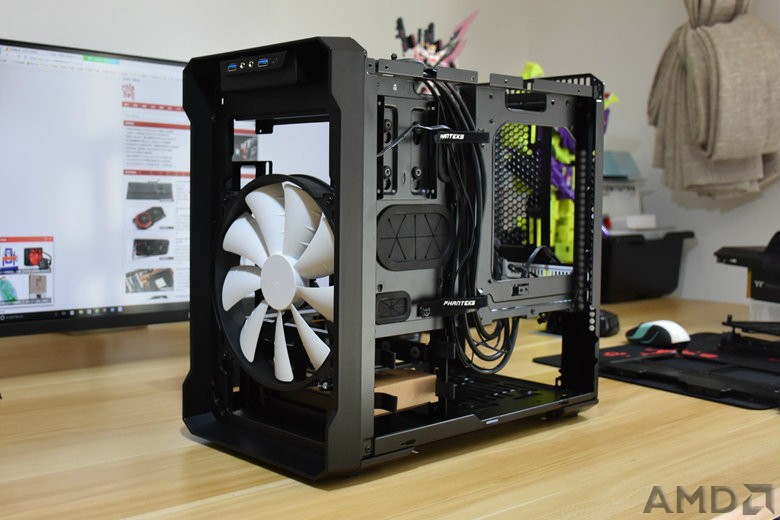

▲ 得益于机箱的体积(中塔的ITX机箱),背部理线空间比较理想
▲ 左上能外挂一块SSD,左下还有两个硬盘安装位
▲ 拆解完所有的配件,发现这个状态安装走线方

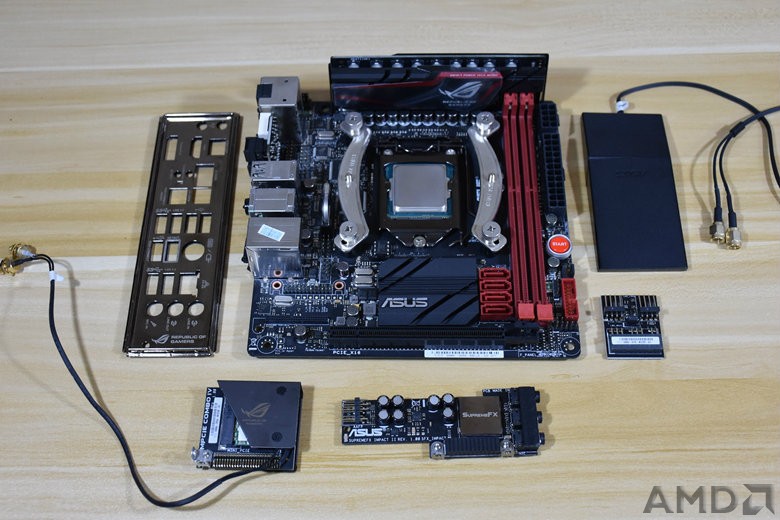

老物件M7I的所有配件

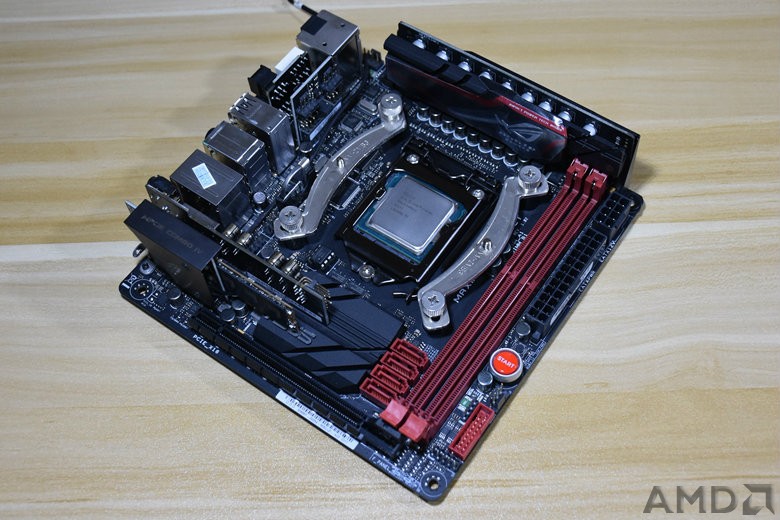

▲ 垂直供电,独立声音模块,mPCIe Combo模块(自带wifi+蓝牙,同时支持M.2)

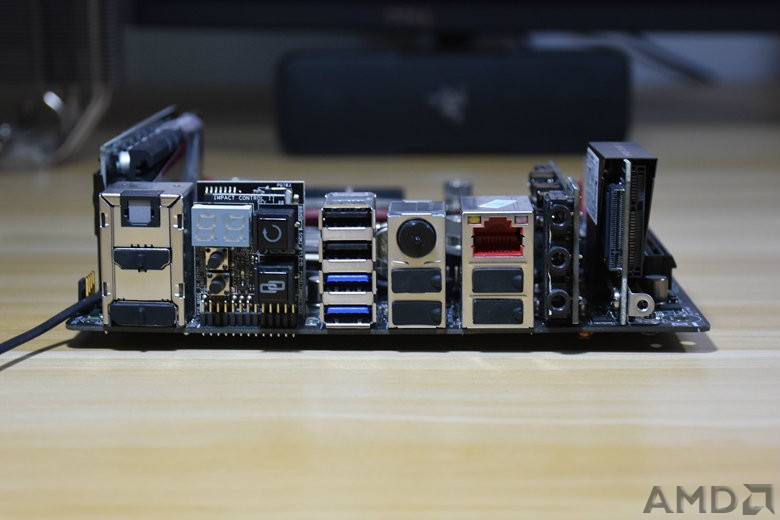

▲ ROG主板的I/O比较丰富

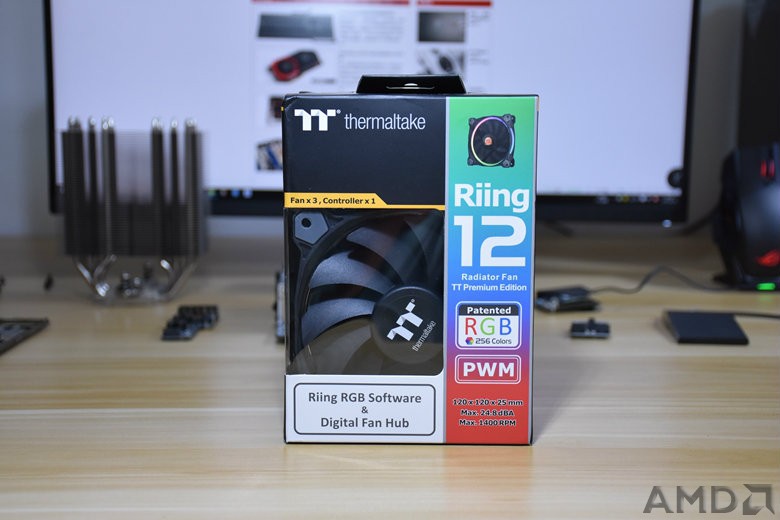

▲ Tt Riing 12cm软件控制板,不需要进机箱按按钮换模式了

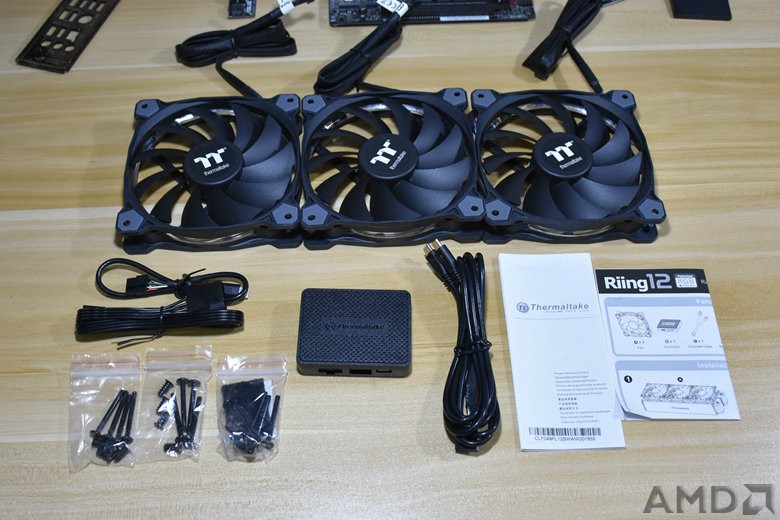

▲ 所有配件,好多线,走线麻烦啊

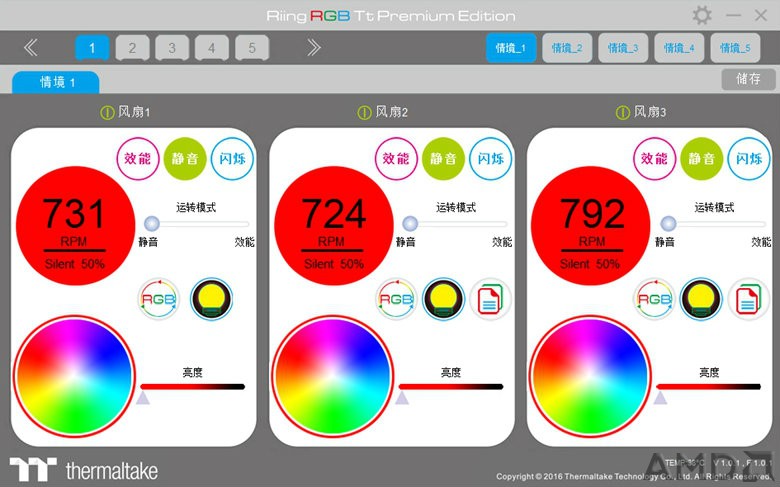

▲ 简单易上手操控软件,我就看中RGB跑马灯了(呵呵)

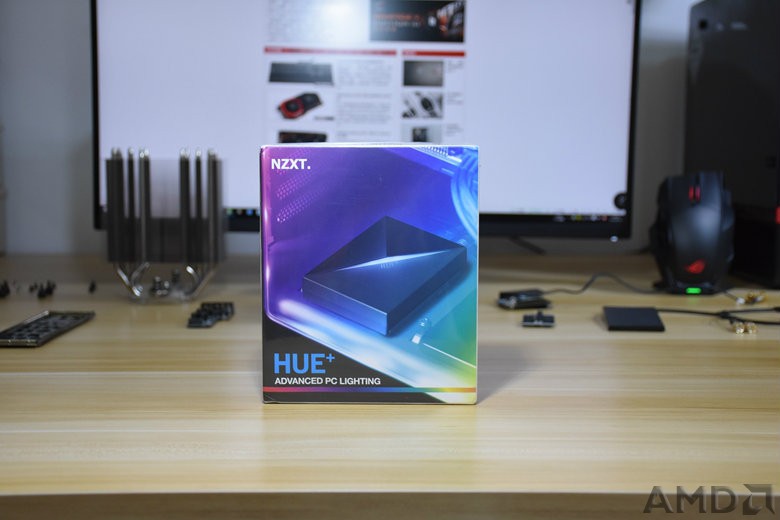

▲ NZXT HUE+ RGB灯带

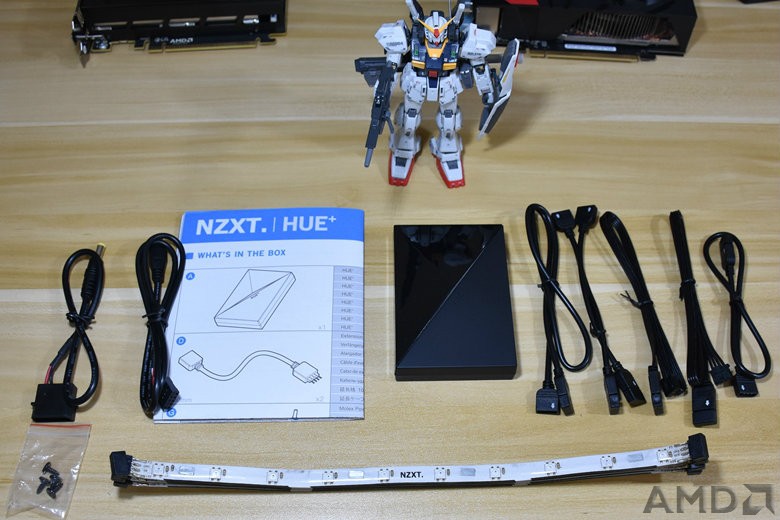

▲ 所有配件,1个灯光控制器、1条大D口电源、1条9针USB2.0连接线、5条灯带连接线、1张安装说明、4条灯带(针孔的一段易断)

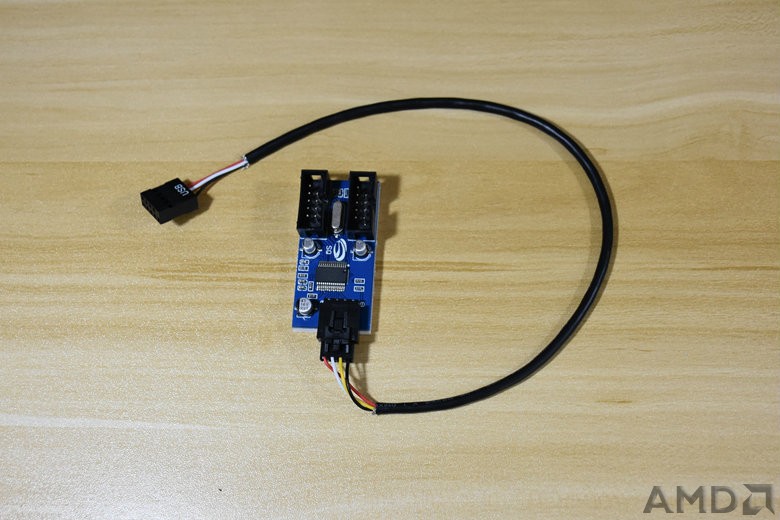

▲ 由于主板只有一个USB 2.0 9针插座,网购一根一分二的

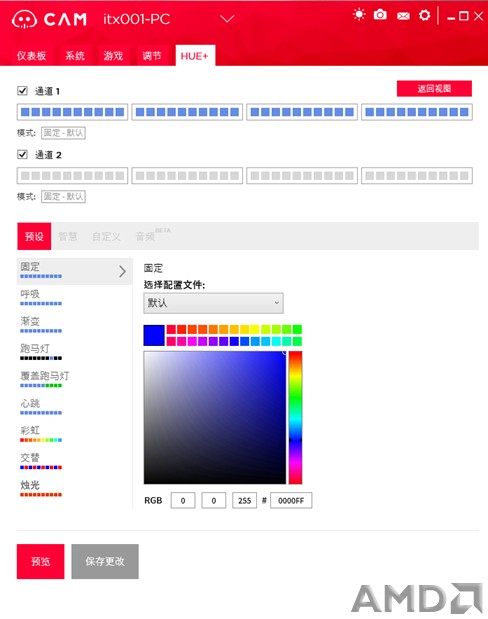

▲ NZXT HUE+控制软件,HUE+界面才是调节灯光的。
【装机

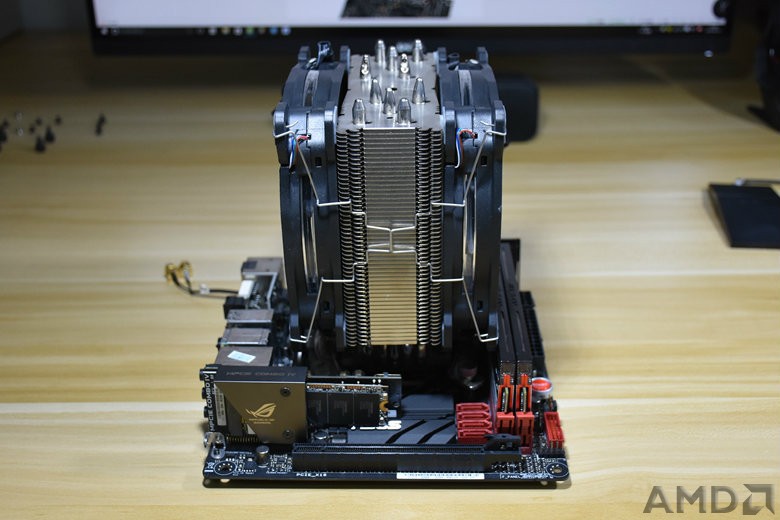

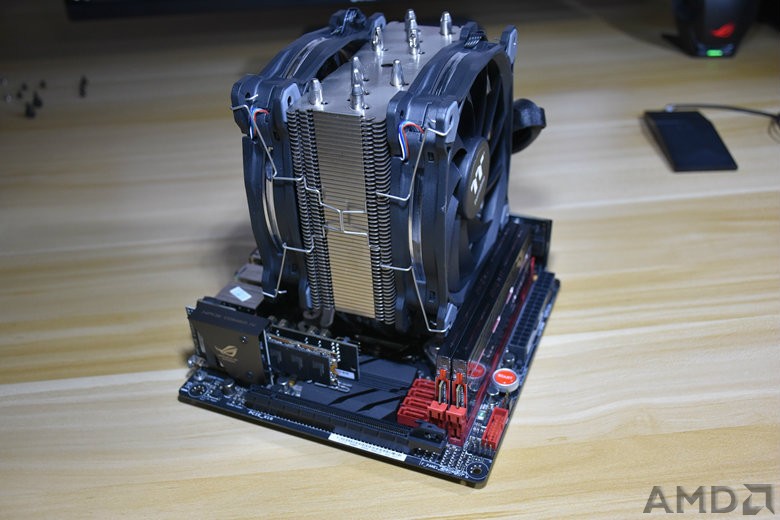

▲ 猫头鹰U12S+两把Tt Riing风扇

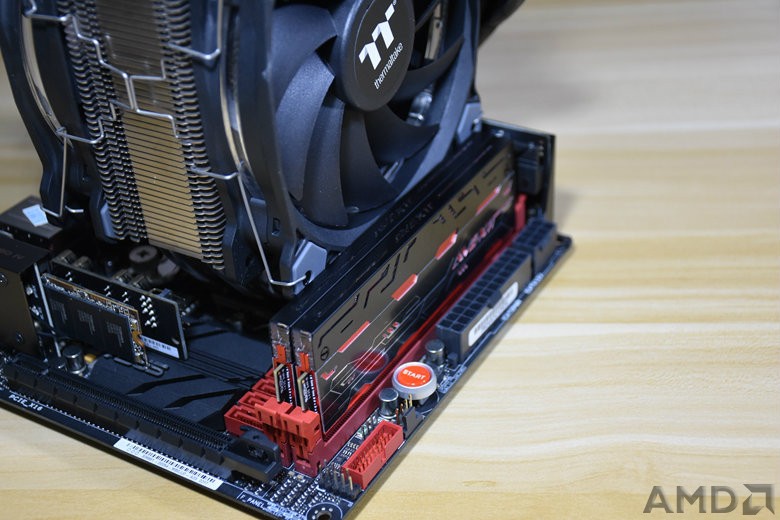

▲ 顶着内存,兼容性还是可以的。其实为了配色原来的方案是上红变的。
▲ 整套还是黑色的风扇比较的配,如果屎色猫扇就惨了

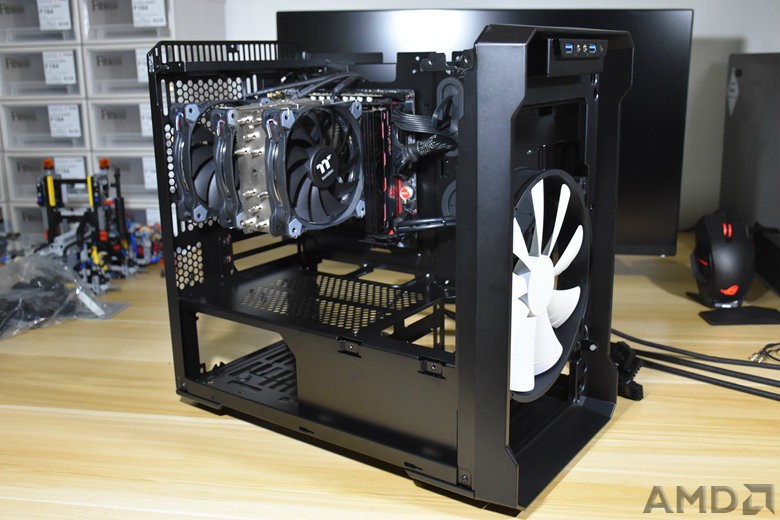

▲ 上主板,PK215的空间余量还是蛮大的。这也是很多人吐槽的地方,还算是ITX机箱吗?

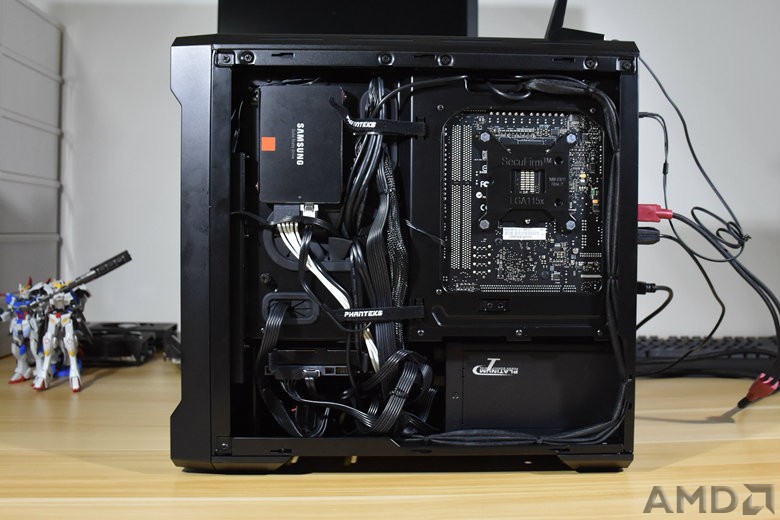

▲ 所有的线都上了,能塞得塞,没上定制线,只能这样了

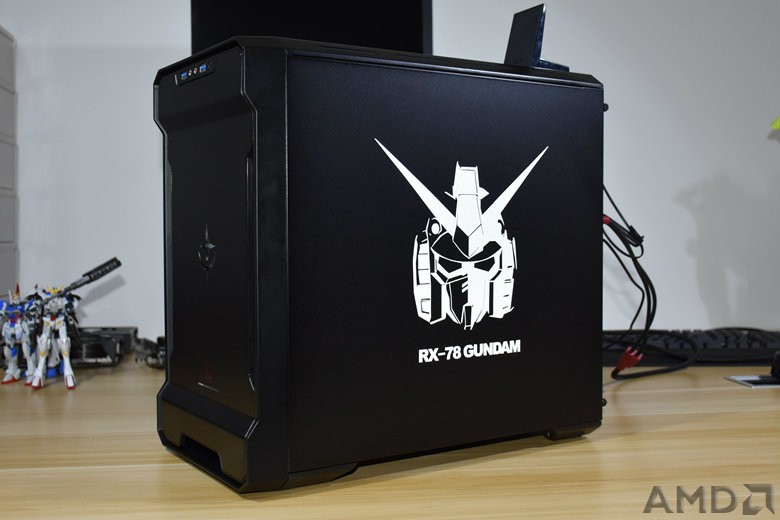

▲ 其实盖上侧板都是一样的,搞了张RX-78的贴纸

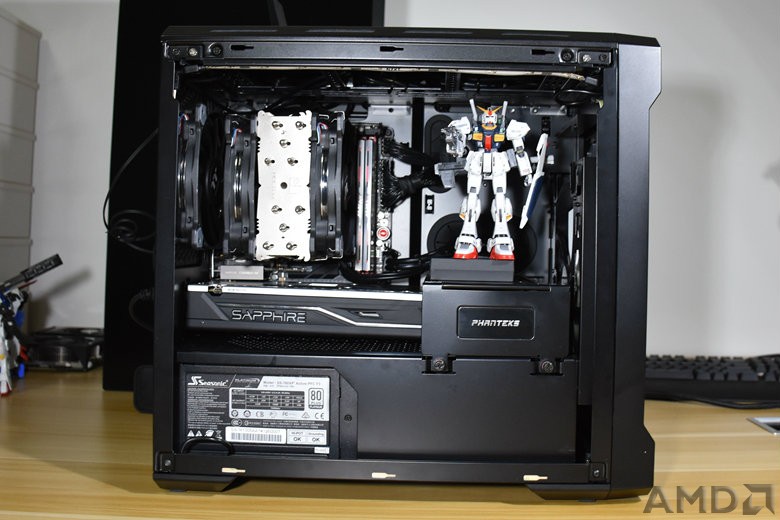

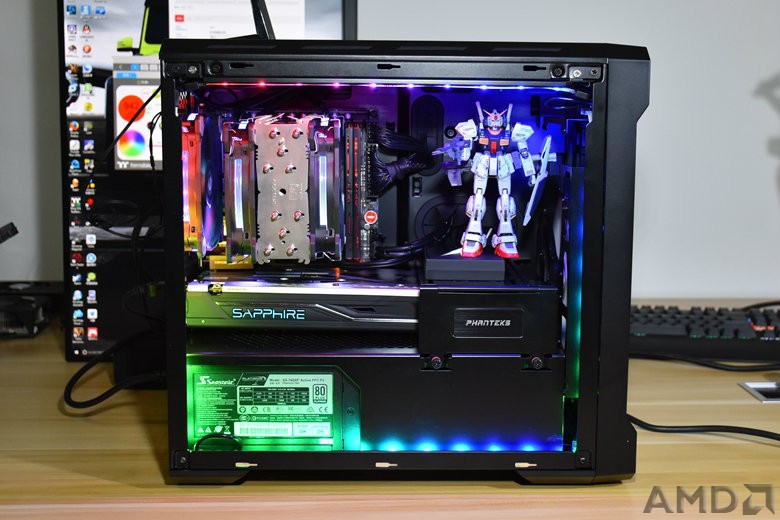

▲ 侧透部分的效果,搞了个白兔战尸

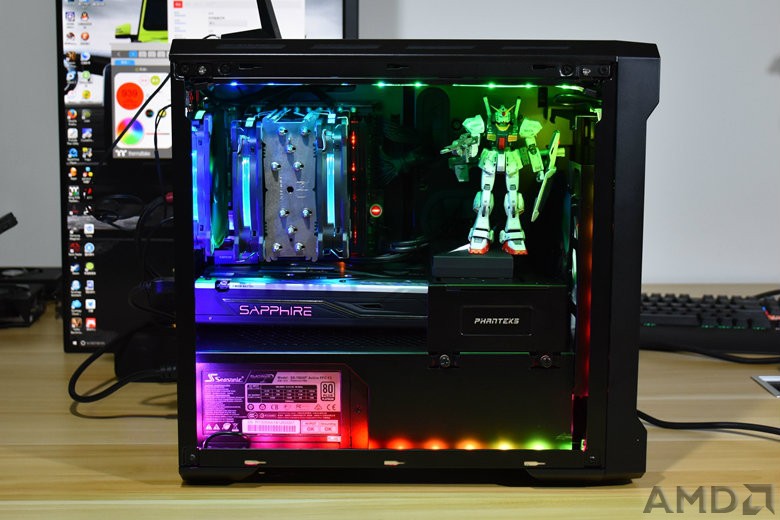

▲ RGB跑马灯开启
▲ 整体效果个人还算满意
【整体

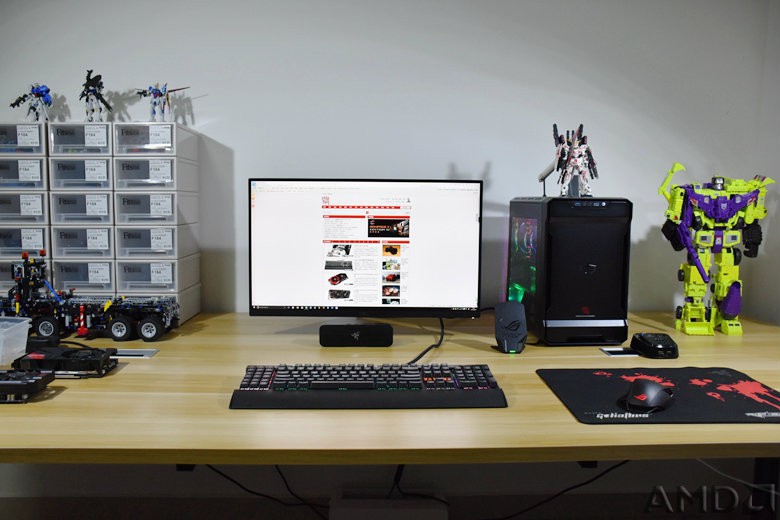

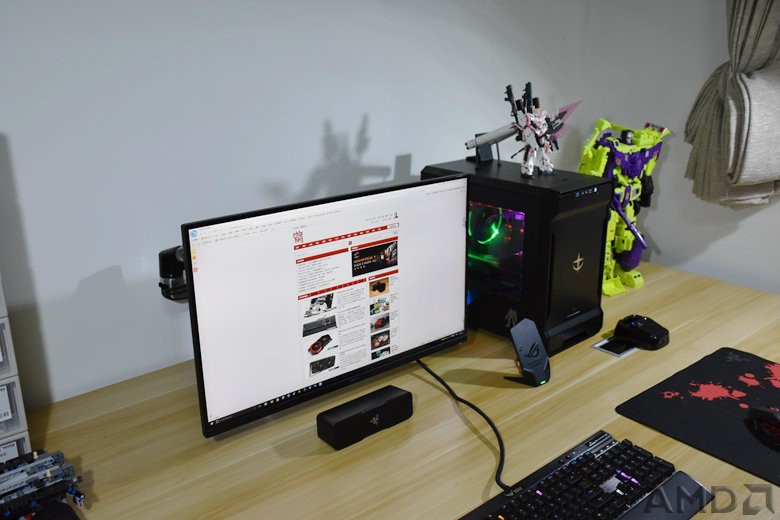

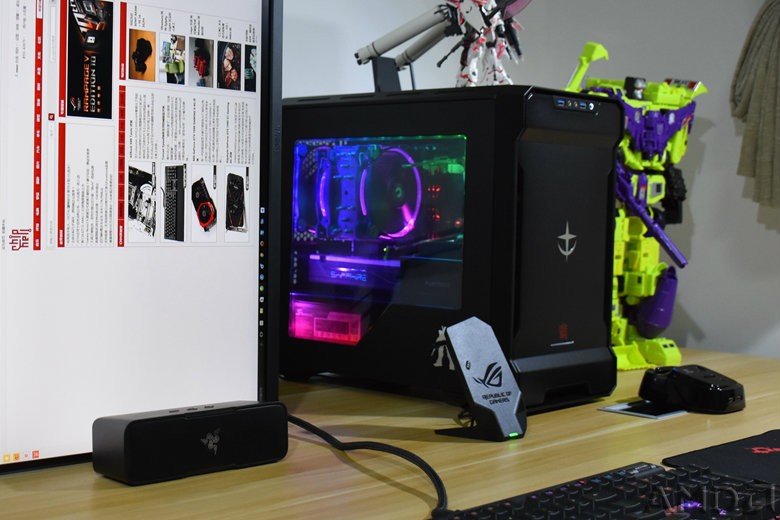

▲ 最后上桌面的效果
▲ 再来张整体的

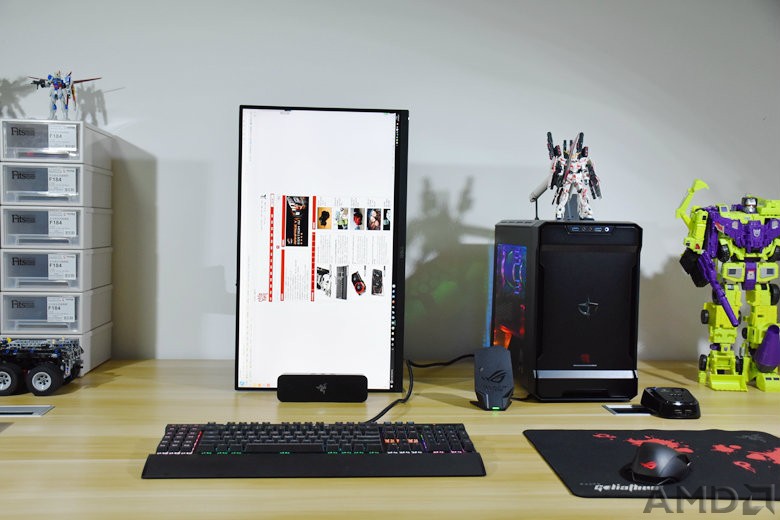

▲ 竖屏来一张,整体效果尚可
【测试】
【整体测试】

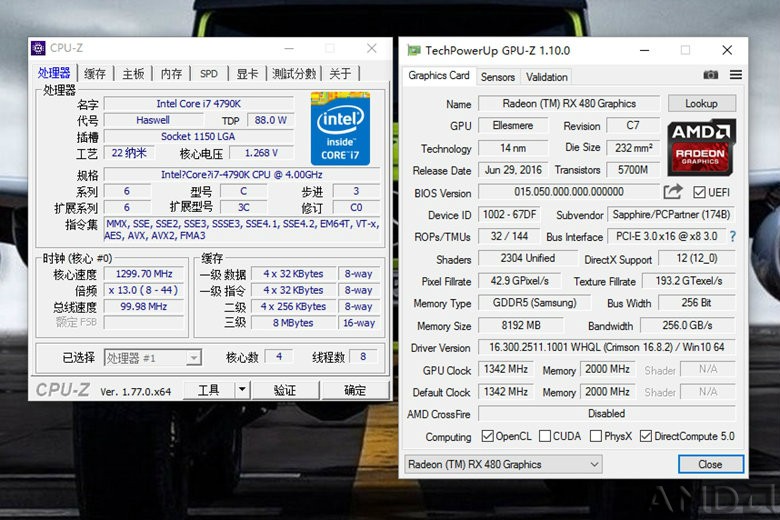

▲ CPU-Z和GPU-Z显示正常

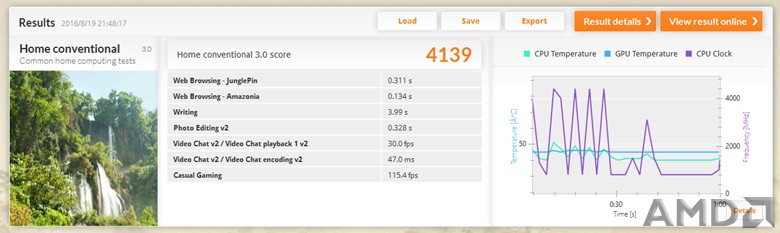

PCMark 8 Home conventional 3.0得分4139

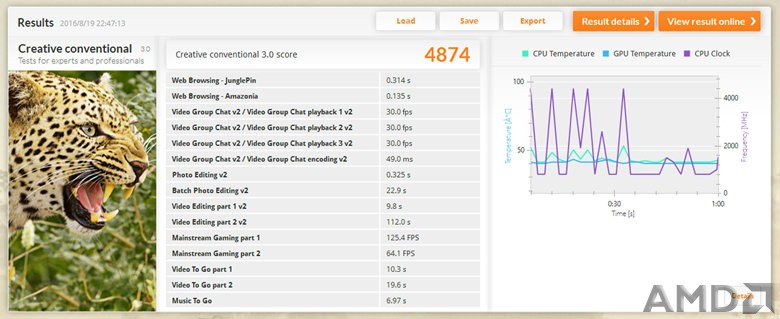

▲ PCMark 8 Creative conventional 3.0得分4874

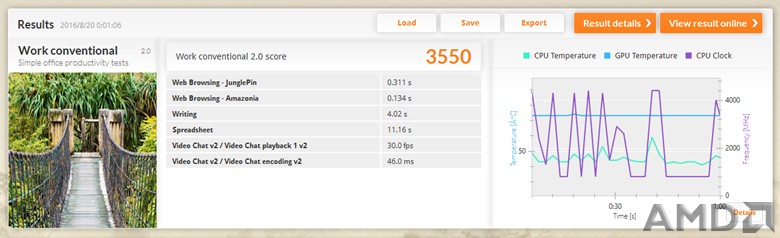

▲ PCMark 8 Work conventional 2.0得分3550
▲ PCMark 8 Storage 得分4993     298.18MB/s
▲ CINEBENCH R15 853

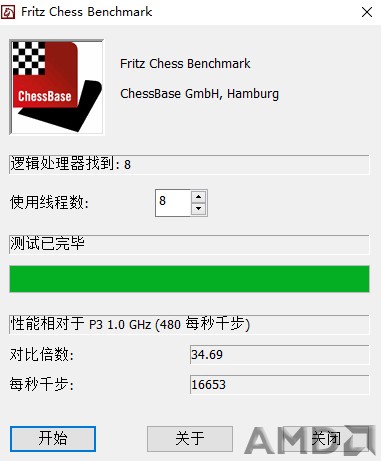

国际象棋

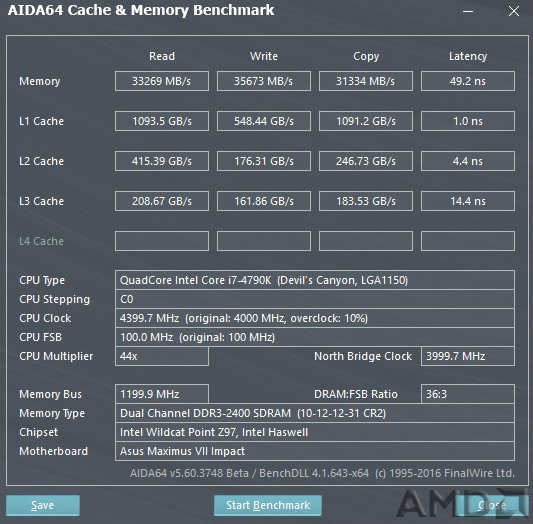

AIDA64跑下内存
【显卡测试】

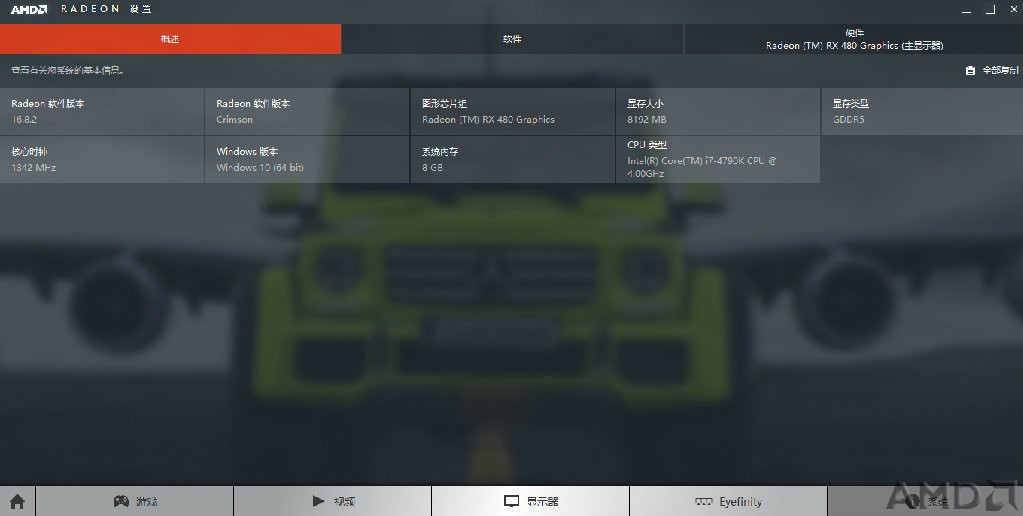

▲ 跑分前先来介绍一下AMD的驱动软件,看看N家,做的就是好看

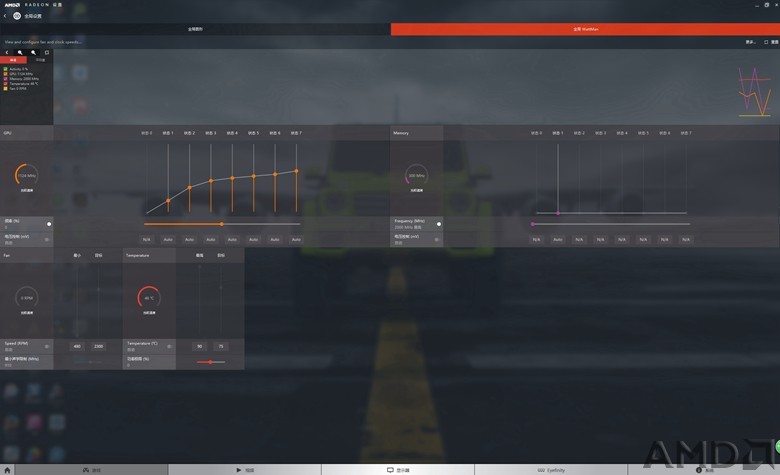

▲ 超频软件,RX480是中端货,很期待明年的织女星和ZEN。回想上一台A家的U还是定格在09年。

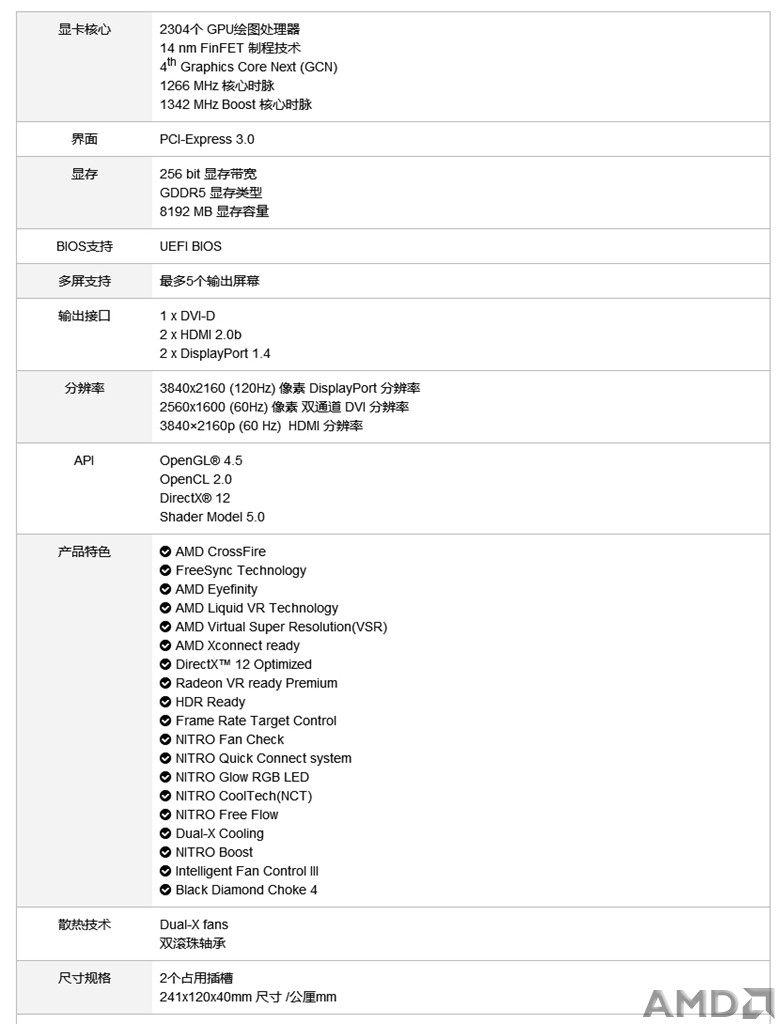

▲ RX480的规格14nm的
▲ GPU-Z

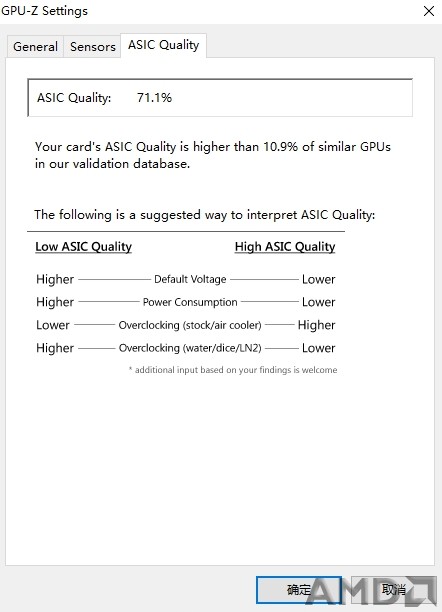

▲ 常年卡的体质不过80,只能看看别人家的,不过听说体质差超频给力(呵呵)

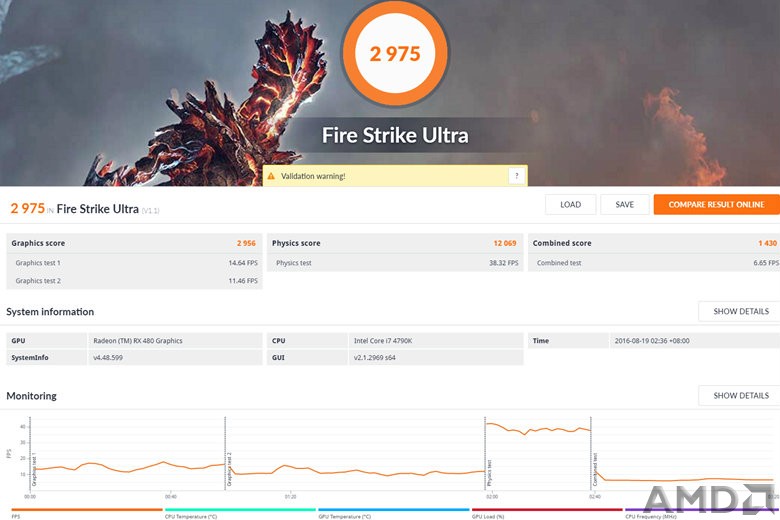

3DMark Fire Strike Ultra图形分数2956

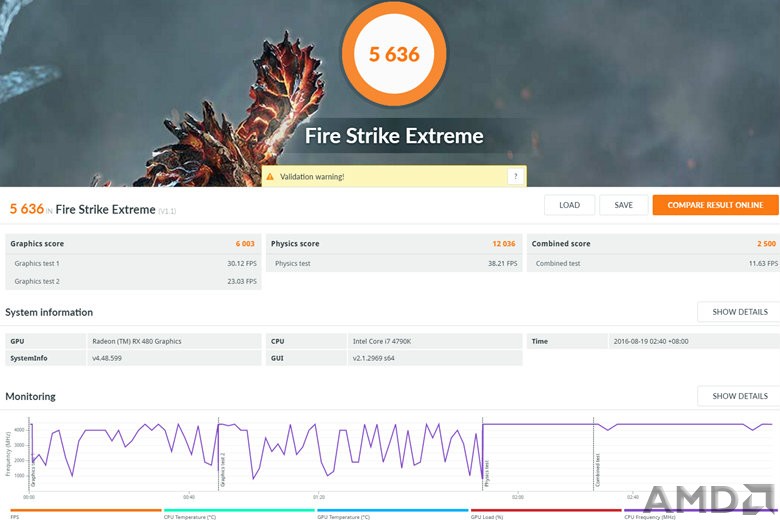

3DMark Fire Strike Extreme图形分数6003
3DMark Fire Strike图形分数13542

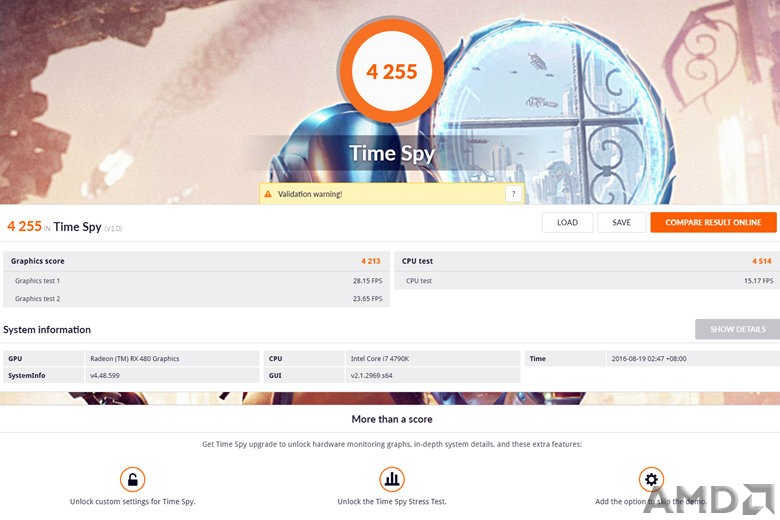

▲ Time Spy 图形分数4213

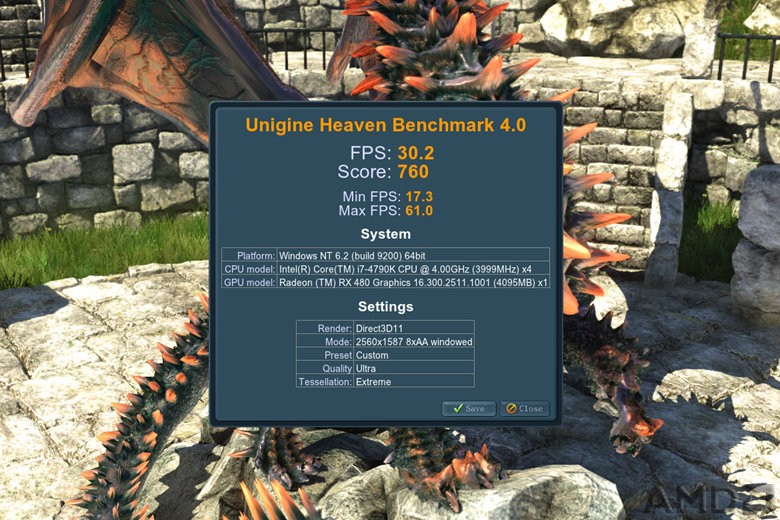

Hnigine Heaven Benchmark 4.0   FPS:30.2  Score:760

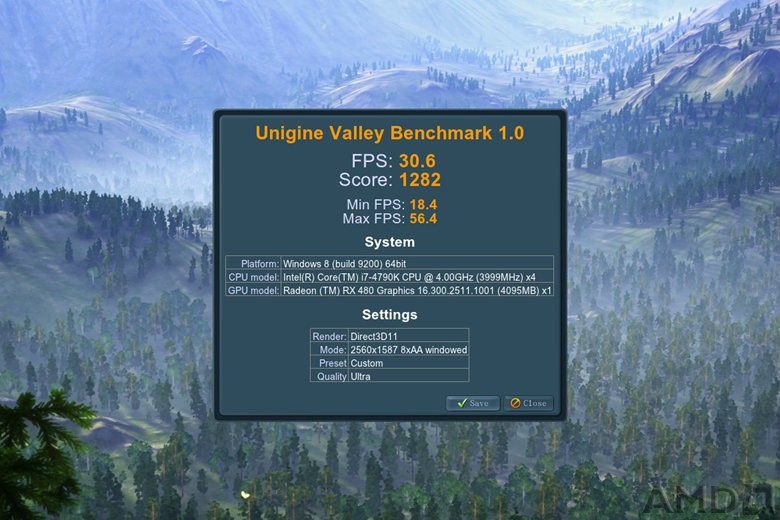

Uingine Valley Benchmark 1.0   FPS:30.6  Score:1282
▲ VR跑分6.9

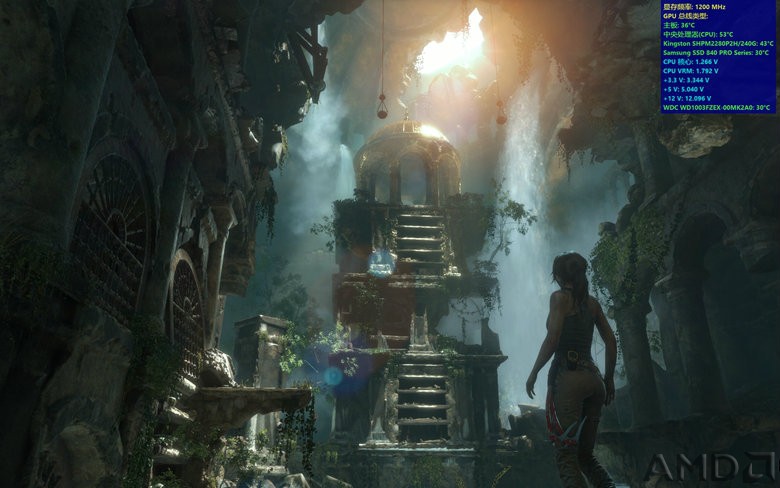

▲ Rise of the Tomb Raider 跑2K,默认设置
▲ 跑分结果,平均55.20FPS

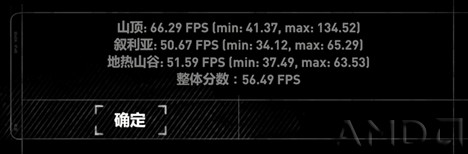

▲ 开启Directx12,平均56.49FPS
【功耗测试】
▲ 待机功耗73w
▲ 室内空调28℃,待机温度41℃

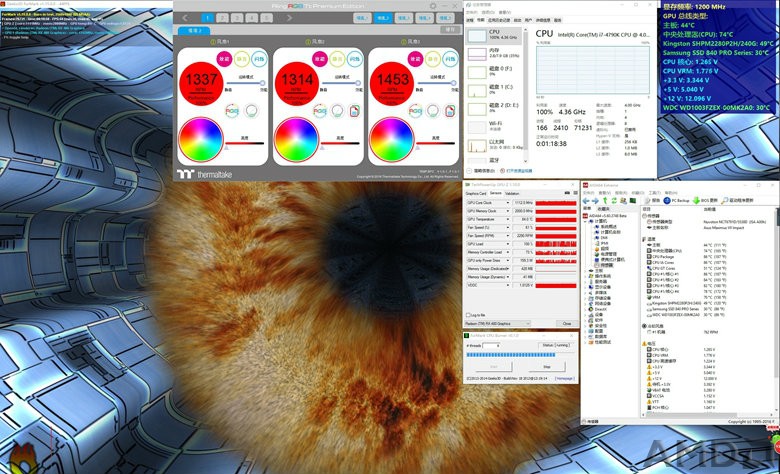

▲ 满载CPU 74℃,GPU 84℃

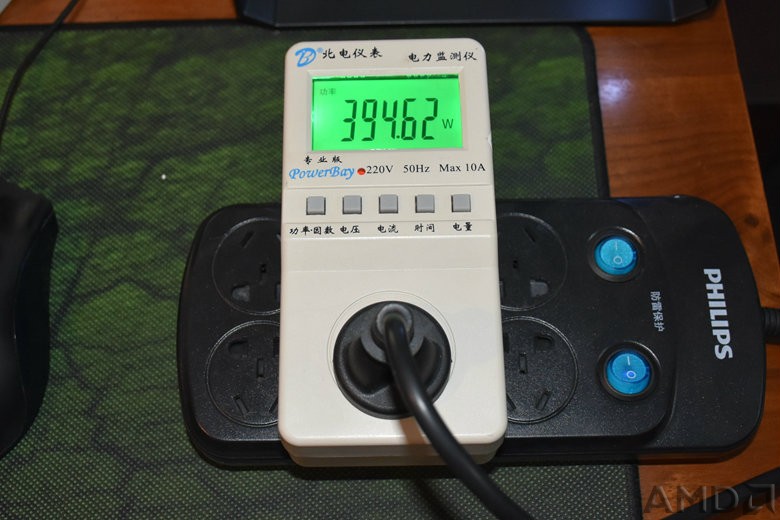

▲ 双满载功耗395w
【噪音测试】

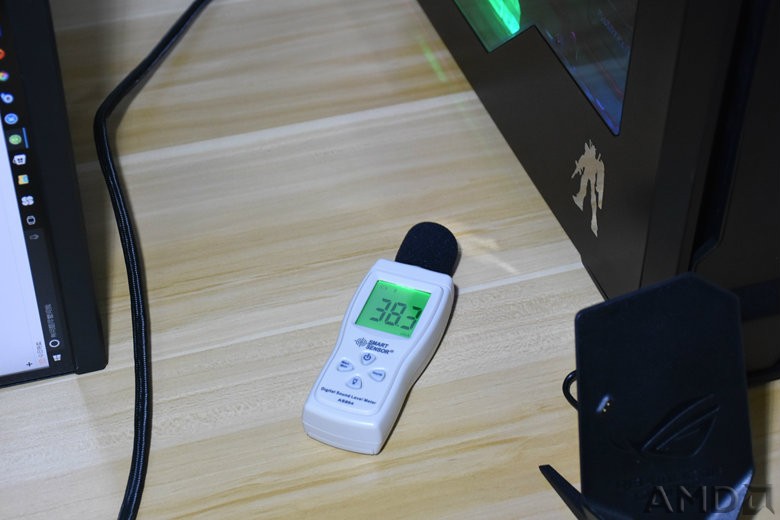

上网看视频噪音38.3dB,感觉很美

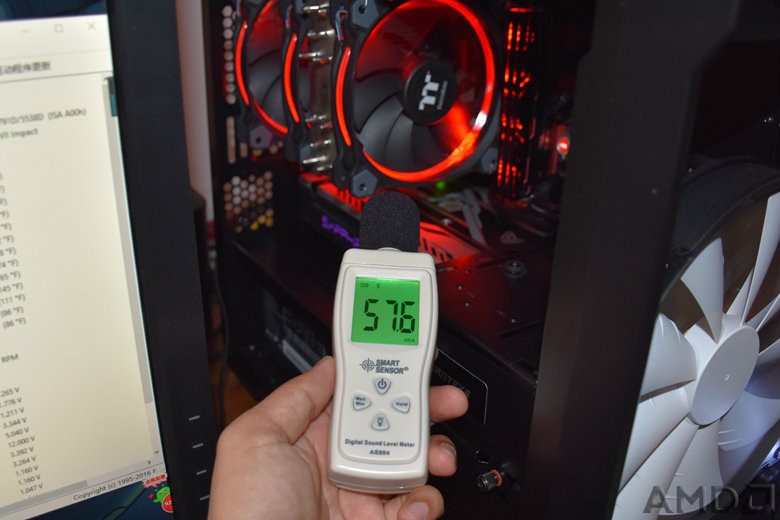

▲ 显卡和cpu满载噪音57.6dB,为了压温度转速1300+,其实平时不会这样,现在都是U过剩啊

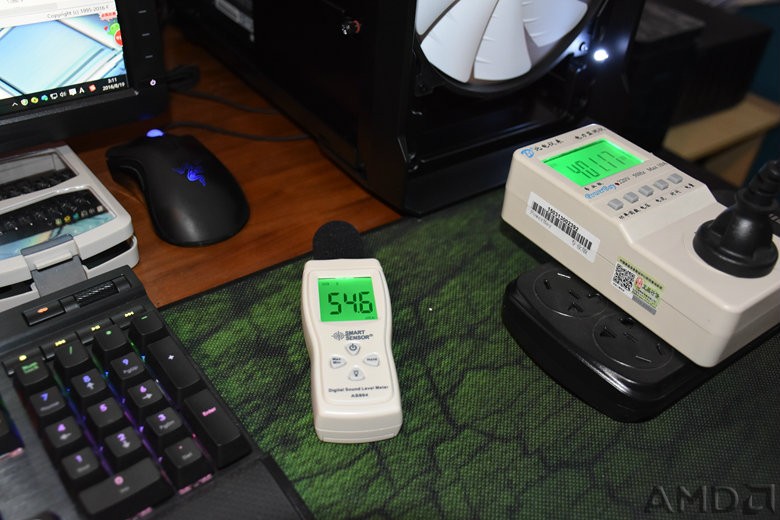

▲满载 正面噪音54.6dB
【小结】
1、由于970成为传家宝,N卡1000系就这么过了,转战A卡。这次蓝宝石RX480带信仰灯,现在是看颜值的时代。散热比公版出色多了,用料还是可以的,但是卡的发热还是很巨大的,跑分时温度嗖嗖的上去。为了静音还是有必要上三扇的,很期待毒药。功耗相对N卡来说有点高,不过这一向不是A卡的亮点。不上HBM显存有点遗憾,看来HBM显存价格是道坎。还有就是价格2399,新卡上市价格有点肉。总是希望农企给力,很期望来年的织女星和ZEN,我要再来台3A平台。
2、追风者PK215机箱兼容性很出色,空间很大、很大。以至于很多人感觉它不算ITX机箱了。风道很出色,防尘还是不错的。但是板材很薄,不知道会不会有全铝版本的。
