我就静静的装“X"——迪兰RX470 X-Serial平凡拆解测试

冰崶318

什么都不用说了，这个"X"我已经装了。
（这一身骚红的颜色，自带“X”的光环。时刻提醒我做人要低调。）

序言：
       在今年1月份，AMD正式宣布今年将发布新架构的显卡，代号“北极星”。种种宣传之下，意味着“北极星”不仅采用第四代GCN的新架构，还将打破一直以来功耗大王的诟病。大幅度的减少其功耗的输入，提升其功率比。更是宣传其至少达到了接近2倍的功耗改进。大家都知道这将意味着什么。意味着伴随AMD将从连续几代的产品缺陷之一中走出。于是一群人蠢蠢欲动了.....

       3月份初始 ，我入手了迪兰的R9 390以及帮我弟弟入手了R9 380猛禽。始终是抱着遗憾，虽然性价比有了，但是功耗确实是一个问题。本想着AMD的新架构起码要年底才可以到了。没想到今年5月底台北展会，AMD宣布将在6月中正式发售“北极星”新卡，代号RX 系列....就在我们还在苦苦猜想为何要称呼为R“X”的代码的时候，它却已经正式发售了。

       这个X，我已经装了.
               （虽然我也是实在搞不懂为何RX 480 4GB为何不能先面世，这发售的顺序跟定价确实有点让人感觉很难去猜测....）、


开箱篇：

拿到快递包囊的过程实在无法让人愉快。本应在“18”这个美好的日子里收到的卡却莫名其妙失踪了好些日子
  但总算是结束了广东连续好一个礼拜的雨季，在一个阳光明媚的日子收到了我的礼物。迪兰RX 470 XS显卡。


快递的暴力也是让人无奈的过程，有些许变形，但好歹算是完整。撕开袋子迪兰RX 470 XS  4GB

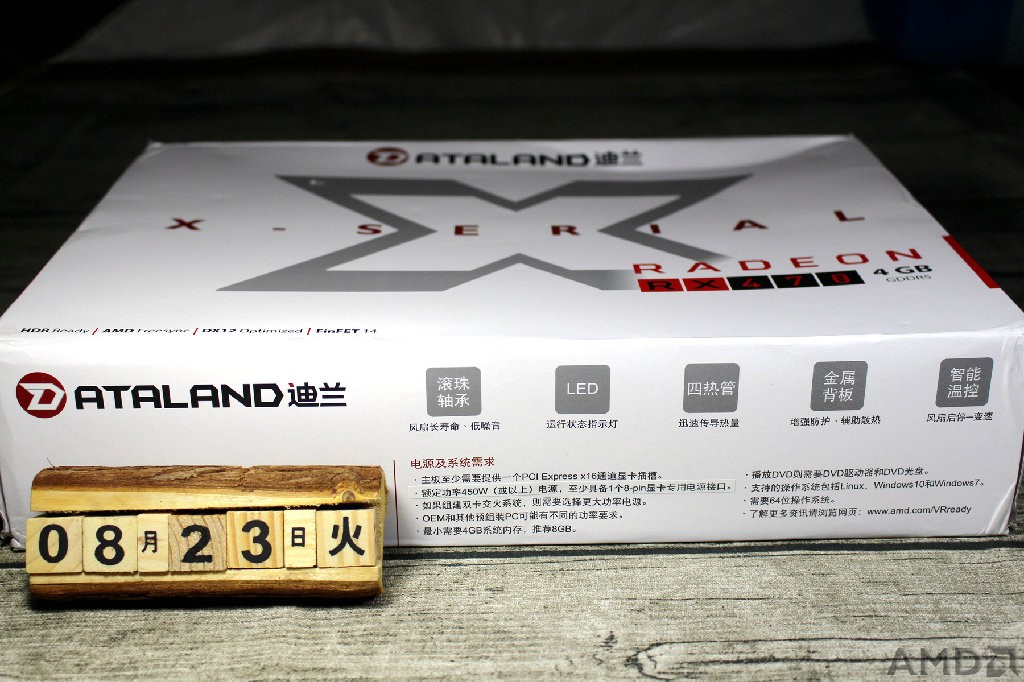

相比往年迪兰那让人先吐槽的外包装设计，470 XS今年采取了简洁的外包装，低调的版面。只有一个大大的"X"...


没想到背面也如此简洁。不见往常那繁琐的一堆技术支持说明，只有一张大大的显卡绘画以及下方一排特别注意事项。


正方还是给特别标识本产品的技术说明，以及一些特别说明。值得注意的是终于是纯中文的了。


左侧是封箱贴，显卡二维码以及出厂标识。mide in China...


拆开外表装，内里还有一个牛皮纸包装已防止暴力抗摔

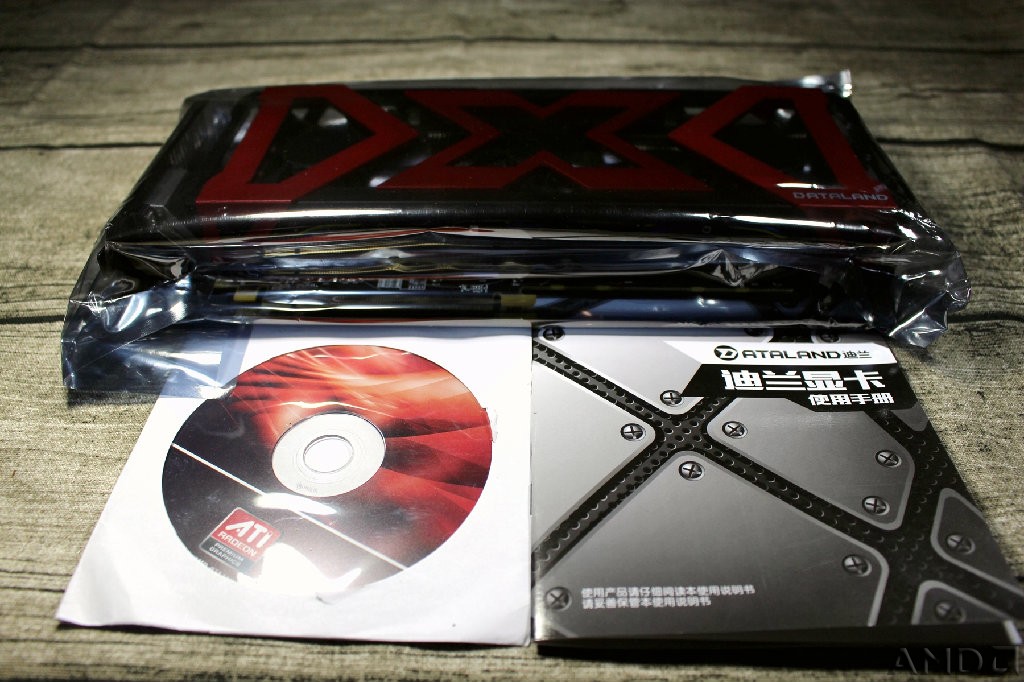

没想到配件如此简洁，只有一个说明书、DVD碟、以及本次的主角

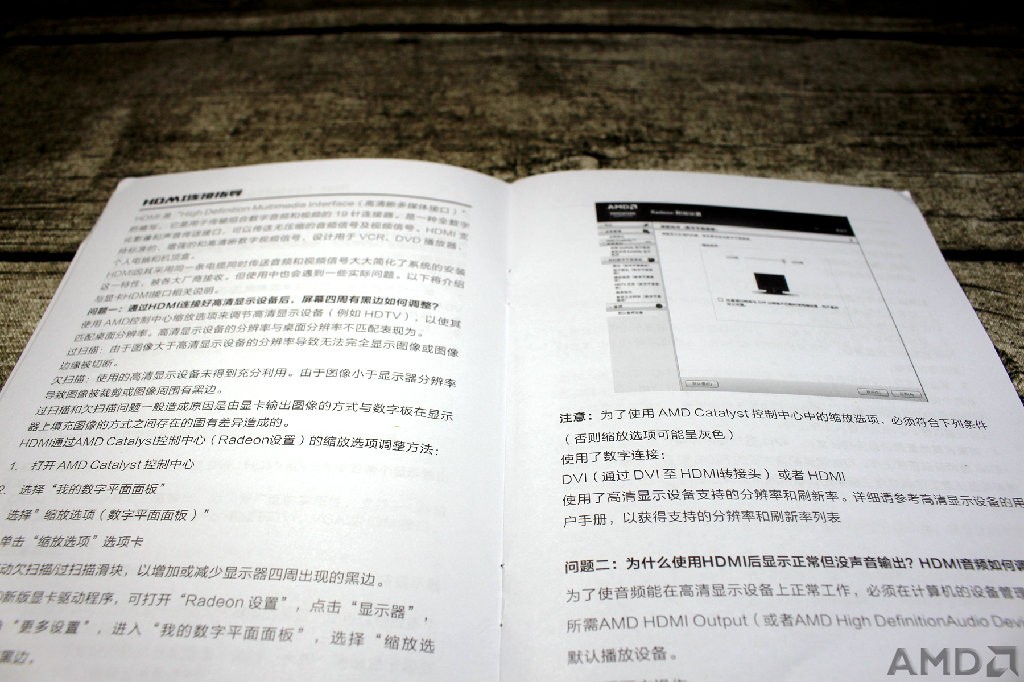

说明书方面，不知道是不是上次的吐槽得到了回应，此说明书终于是纯中文的。


里面的内容居然也是只有纯中文介绍，还附带了一些技术方面的解决事项

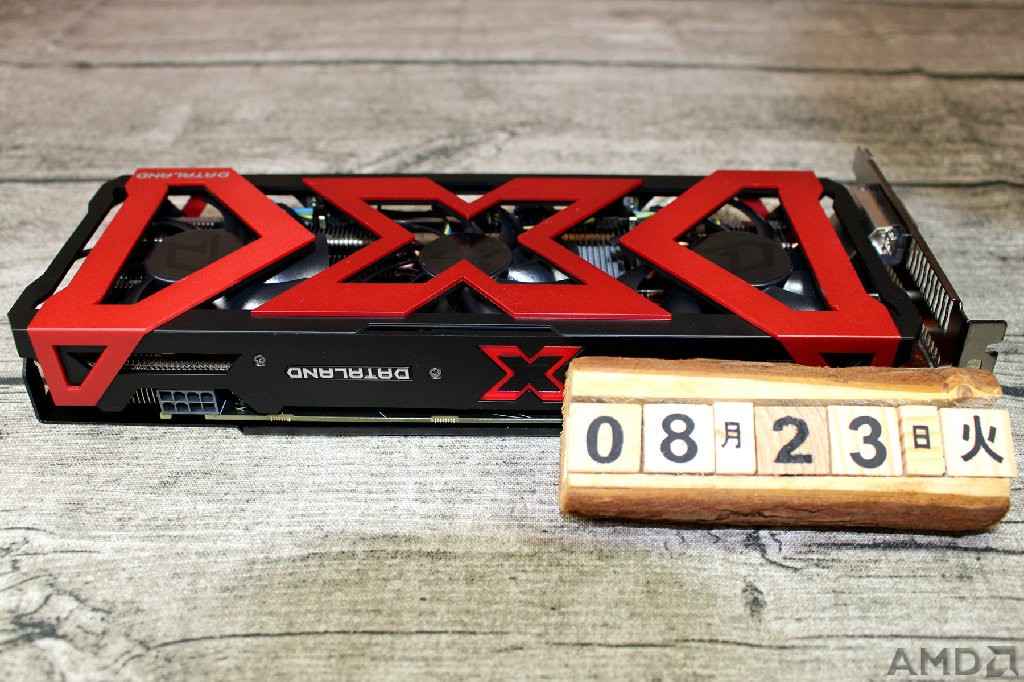

正主现身，一身骚气的红色。自带"X"的造型。DATALAND 迪兰 RX 470 4G X-S

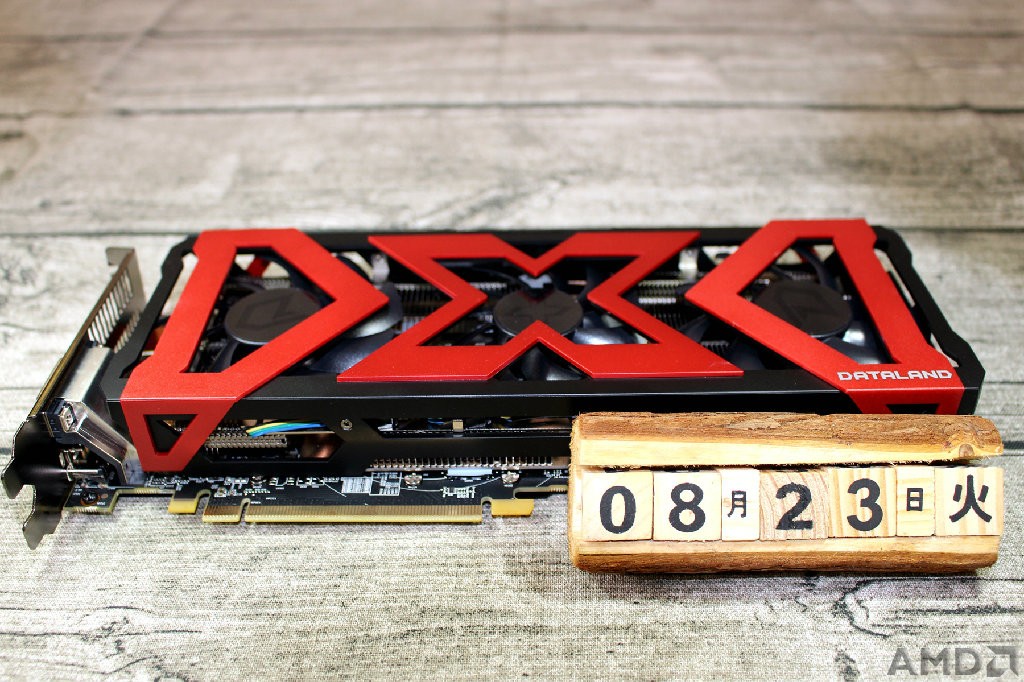

从后面看上去，也是感觉一身骚红。总体采用不干扰设计，CF的首选

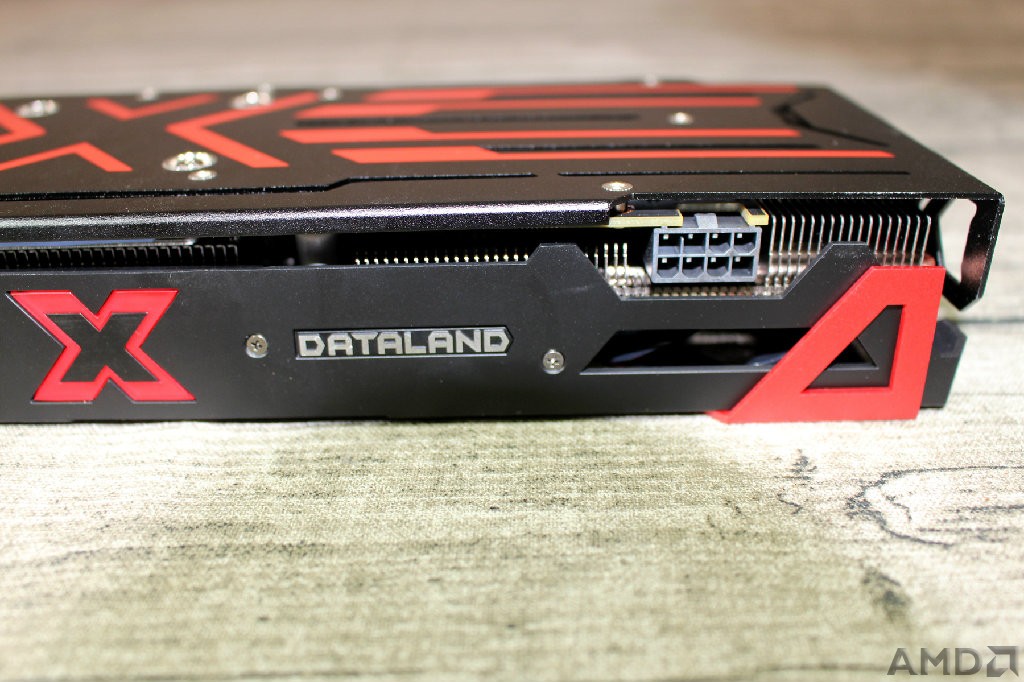

采取8pin供电方案，中心还有一个"X"的标志，相信是信仰灯

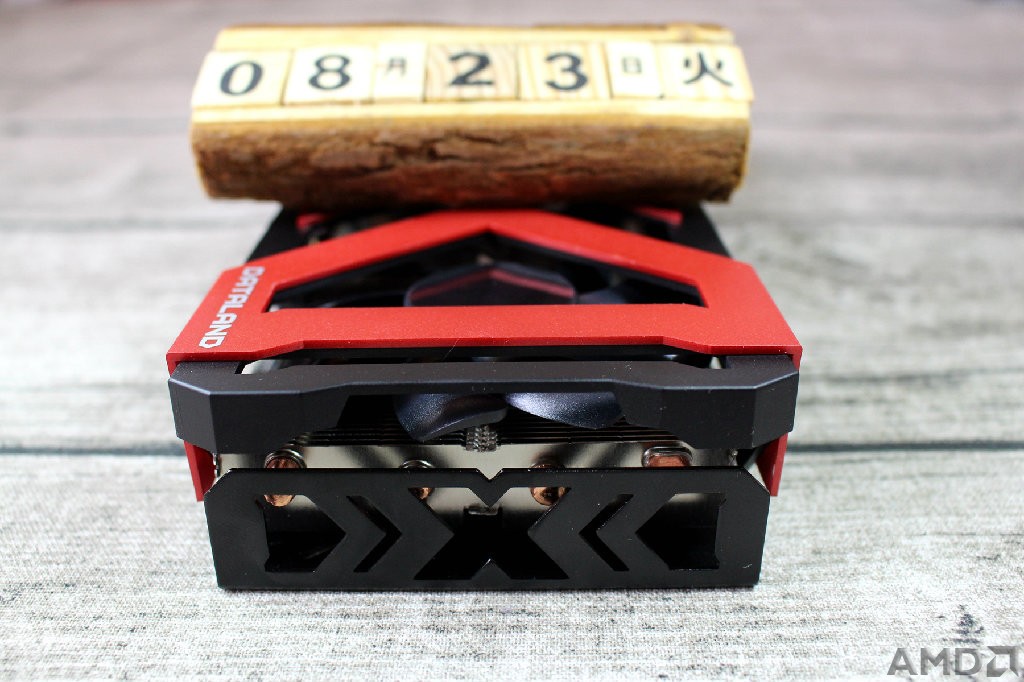

从正上方看下去，能看到本次的设计风扇被包在了导流罩的里面。


右侧是入风口。隐约可见里面的散热模块以及铜管，还有部分风扇扇叶


左侧是出风口、显卡输出接头。均使用防尘塞挡住。

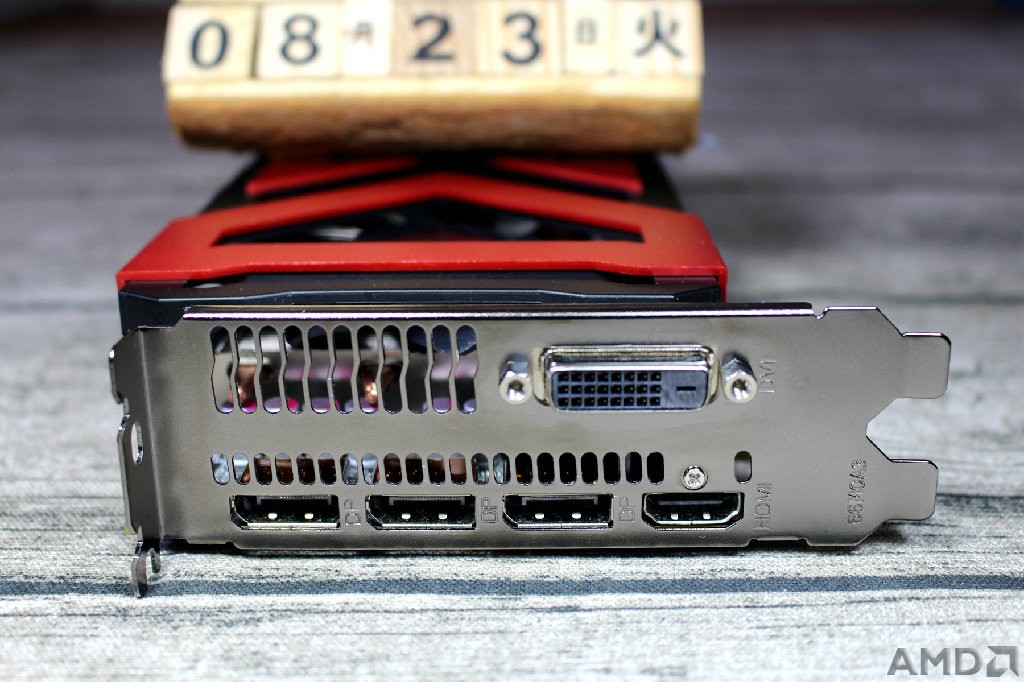

此显卡采取DVI、HDMI以及3个DP输出口。DVI属于良心兼容接头，毕竟很有很多人的显示器还是DVI输入的。


金手指还是完好的，看来我并没有....大家懂的

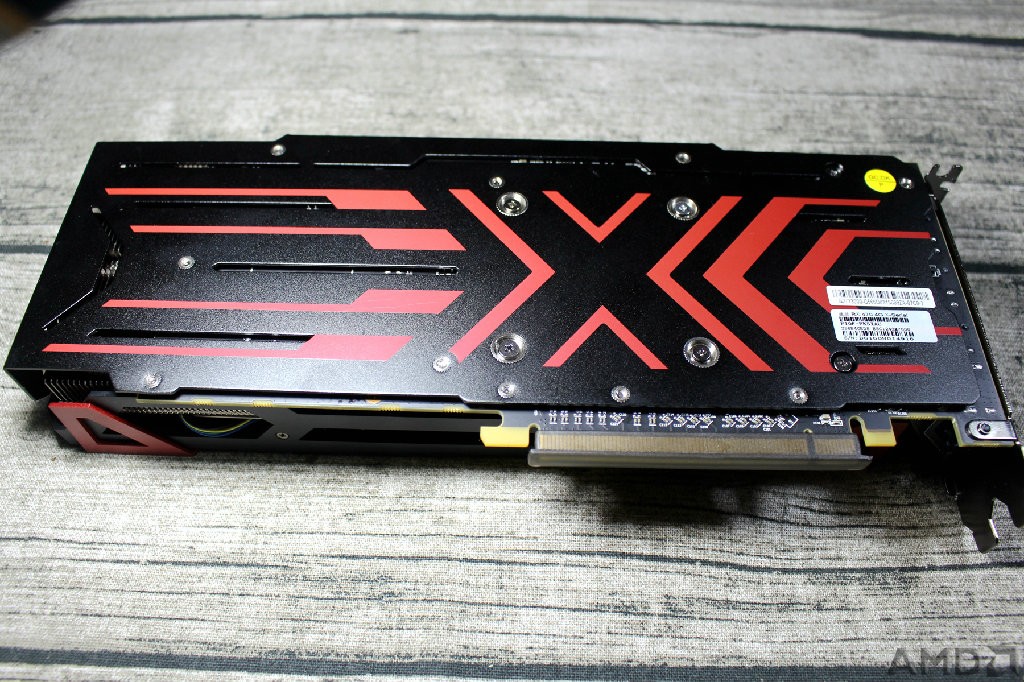

迪兰RX 470 XS还是采取了目前相当流行的背板设计，背板的作用其实除了颜值，还有散热、防尘的作用。
保修标志就在其中一颗螺丝上，破坏将无法获得保修支持。



测量篇：
好奇还是需要量一下长度的。机箱略小的人都比较关心这点。
可以看到整体长度约29cm，PCB板实际长度大约是24cm不到。除掉开头长约1CM的螺丝卡位，本卡机箱内长约28cm。


宽度算上金手指大约是11cm。


扣掉金手指卡槽、PCB板突出部分，导流罩整体剩余9.5cm的宽度。

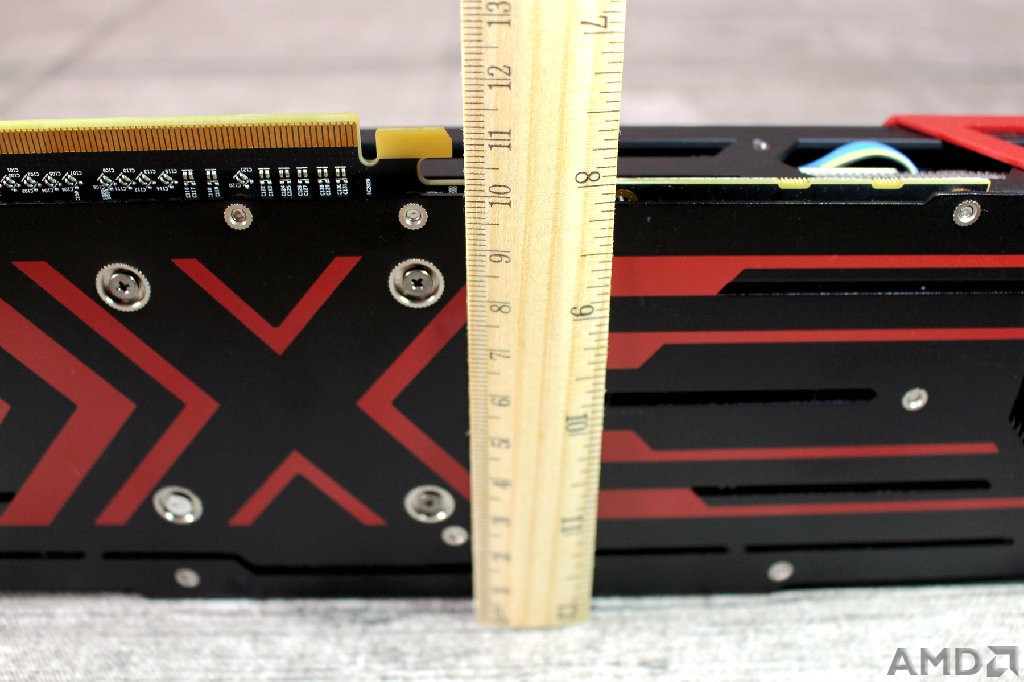

高度方面，大约只有4cm。如果去掉PCB跟背板的连接部分，大约去掉了0.3-0.5cm的间隔。





(PS：其实PCB板只有24cm的长度，完全可以做成标准的次级短卡。实在搞不懂为什么要放弃这个优势。虽然三风神器确实是比较好看。霸气侧漏)



拆解篇：
    看了一圈好像没几个人拆解过迪兰RX 470 xs的，那就让我先来动一下手把。

     摸索了一会，还是先拆错了。正式的拆法应该是先把背板6颗螺丝拆下来。
先拆解PCB背板跟散热模块的部分。

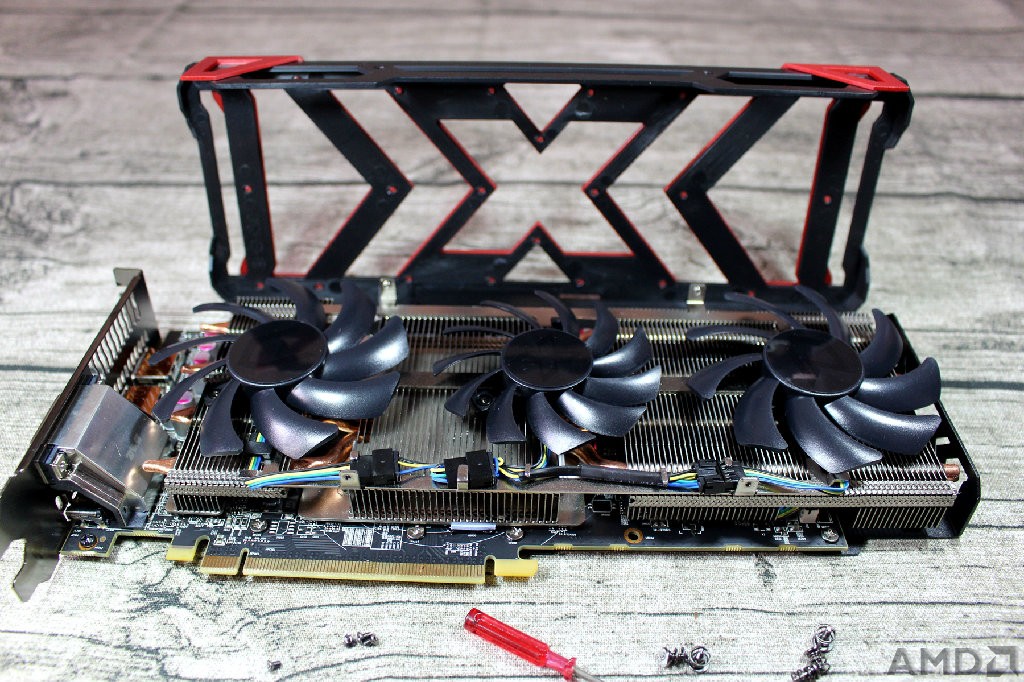

不错都错了，我们先看一下散热风扇，本次470 xs 风扇宣传使用智能启停技术。
2边风扇9CM、中间8CM风扇


至于风扇供电属于并联4pin供电，卡扣式因为小比较难拆，容易遭到毁灭性破坏。
（其实可以参考下黑狼进化的做法，改成接触式供电可拆卸方案）

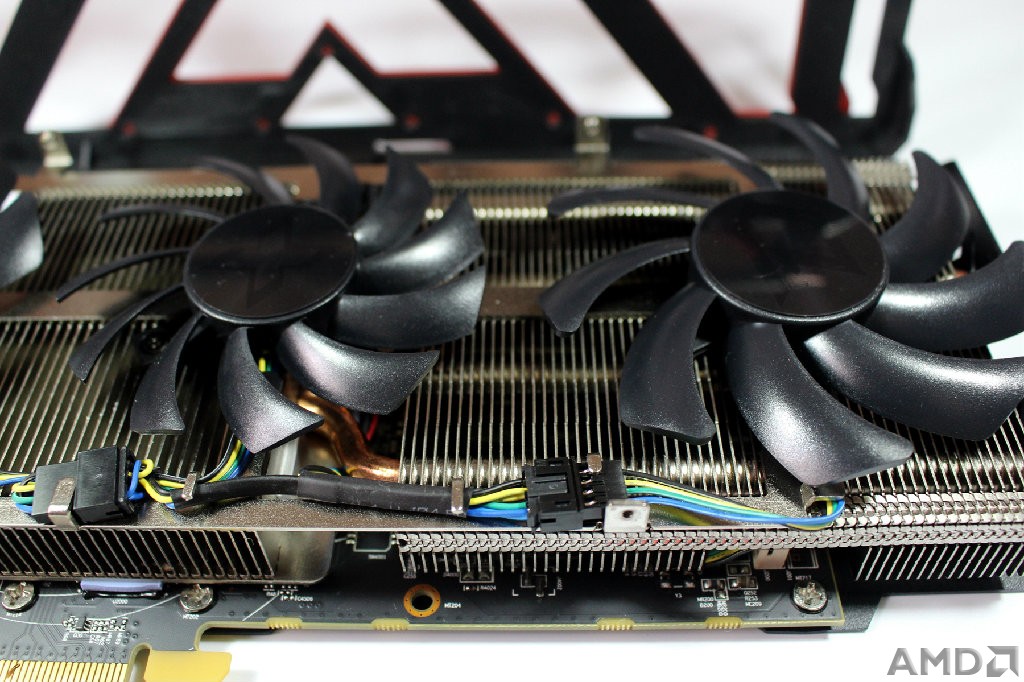

这样做有一个坏处，就是线接触到散热鳍片部分了。虽然有防护，但是长时间的话还是会有些许影响


这才是正确的拆解方式，先把背板上的6颗螺丝拆卸，分离散热模块跟PCB板子。


PCB板上还有10颗螺丝固定，其中9颗是跟背板连接。一颗是固定金属板的。
可见背板部分突出了4cm延长，还折起了承接部分散热模块的进风口
因为技术原因，分离背板的螺丝上有一些黑色物质，拆解可能会导致不可控风险。所以停止....

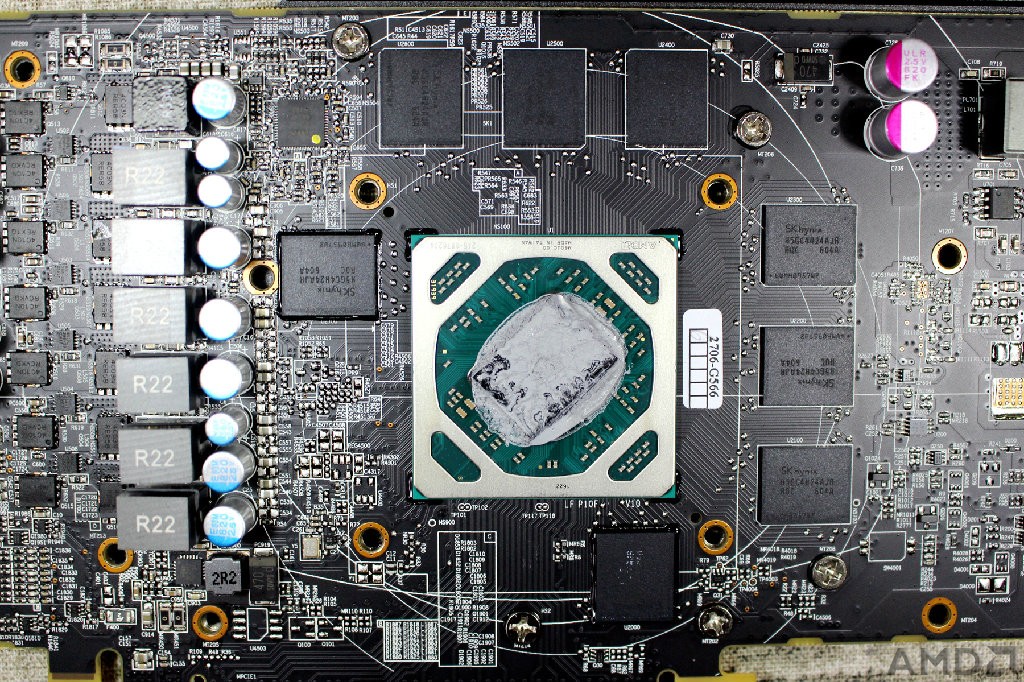

PCB造工如何我这个外行不便多说，中心就是“北极星”的核心了。显存上有散热跟减震条。


拆开显存上的散热减震条。可见本次的显存模块。清晰可见显存型号，好像是海力士。


不是研究这方面的，只能多拍点图给专业的人多看看。
8pin供电口，右下的是连接散热模块风扇的4pin供电口

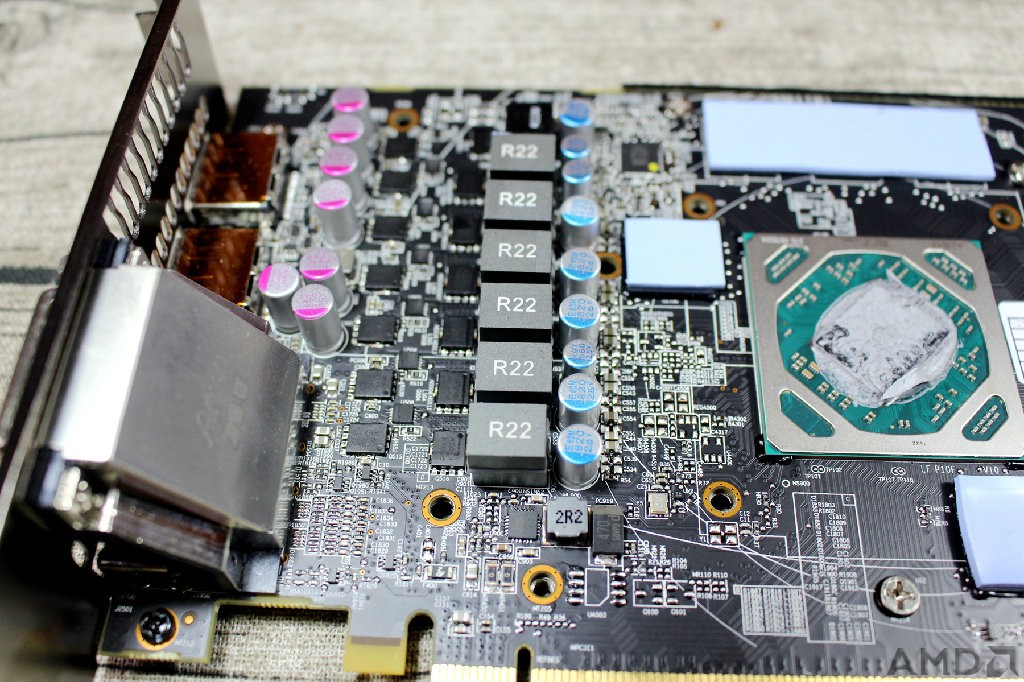

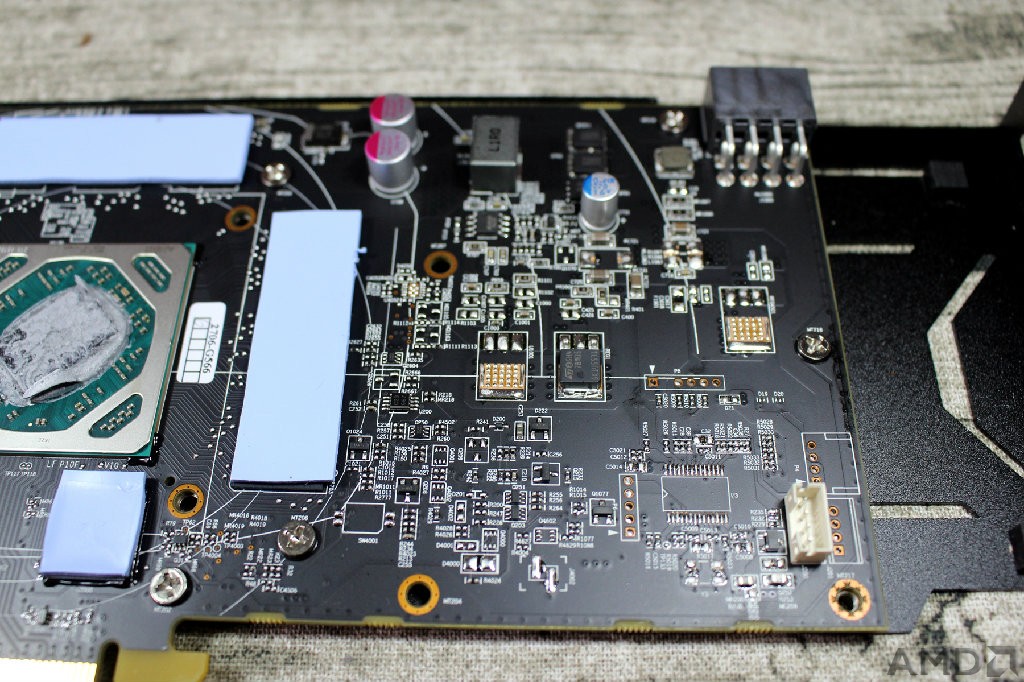

6相供电。左下DVI接口是一个凸起.占据了相当一部分。

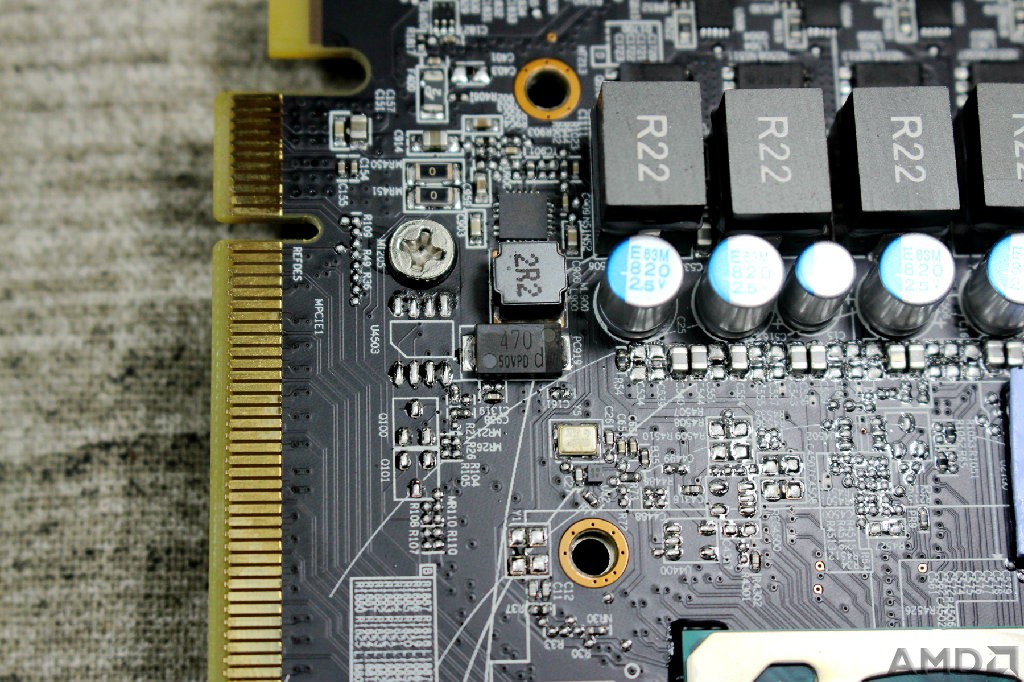

螺丝上方一个模块写着 470 50VPD d，对角线方向还有一个。不是很懂什么含义。有专业的解释下吗？

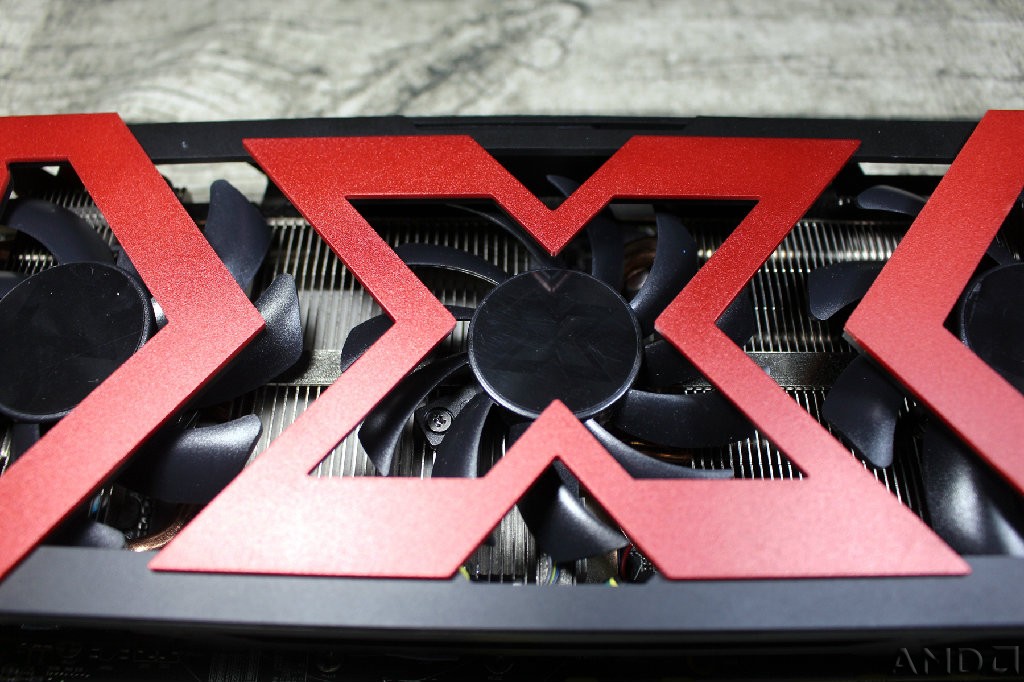

散热模块跟导流罩用6颗小螺丝锁在了一齐。经过分辨，其中2颗属于导流罩外壳上“X”信仰灯的固定螺丝。

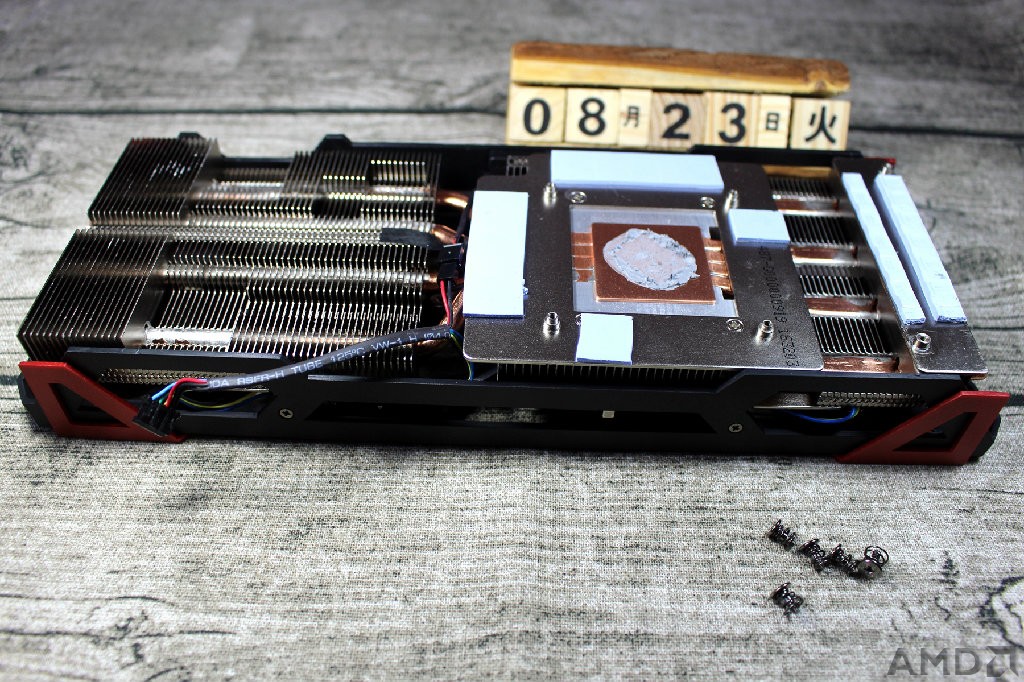

纯铜散热块。连接4纯铜散热管散热。4热管分布在散热鳍片上。效果如何我们后面分析。

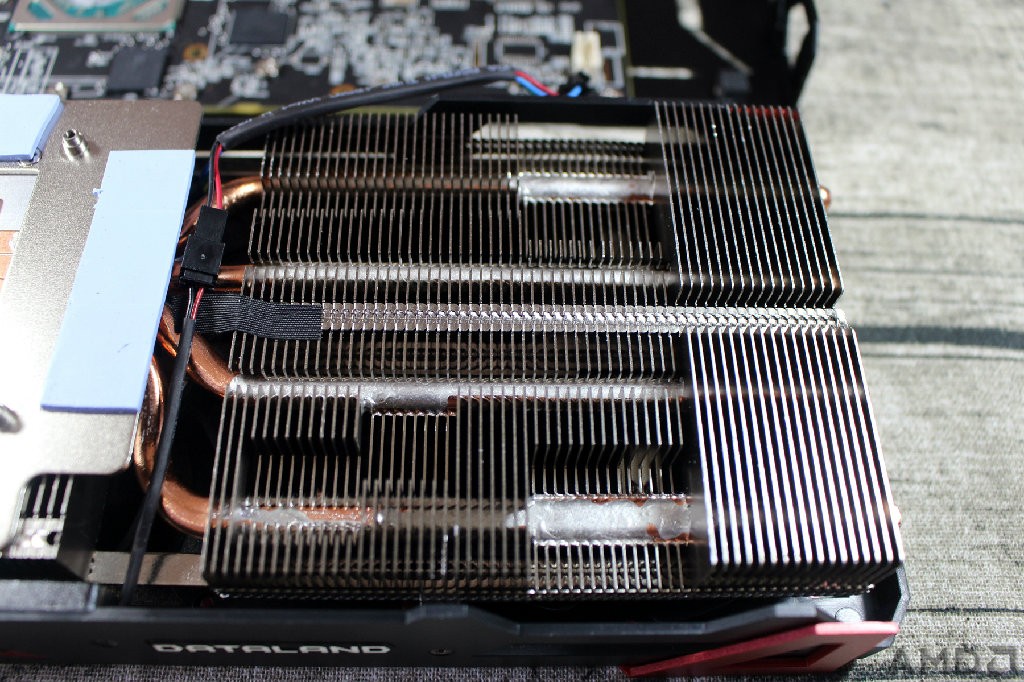

可以看到其中一侧散热鳍片数量也是不少，可见PCB板与散热模块上的风扇连接线横过了散热铜管？（确信没有影响吗）


ps:这其实是后面我发现我不小心把散热硅脂弄掉了..重新涂装散热硅脂的图

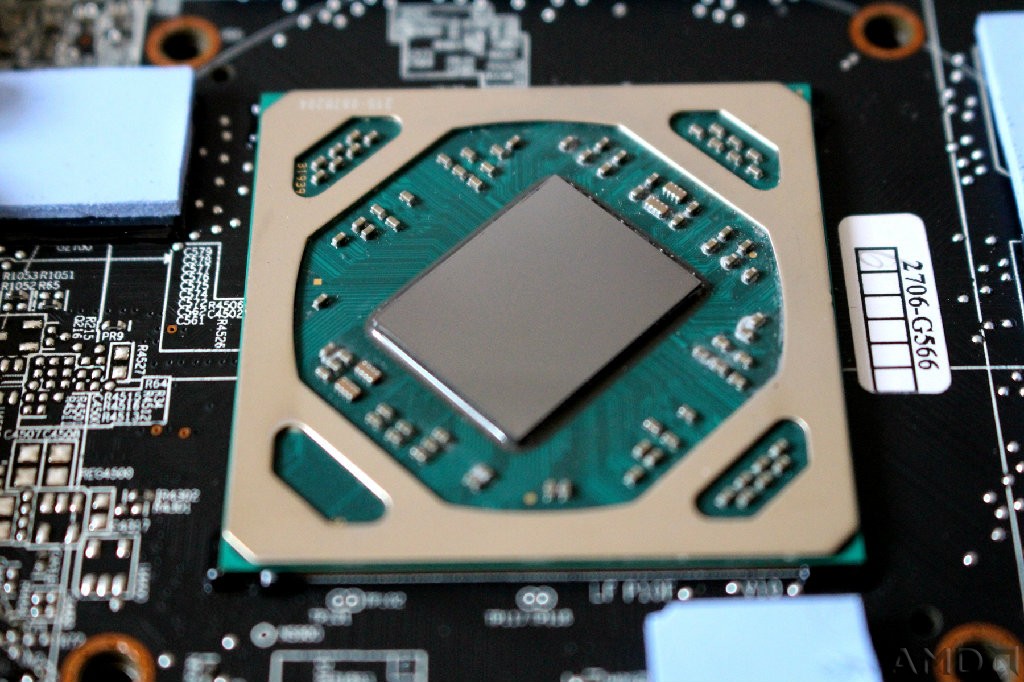

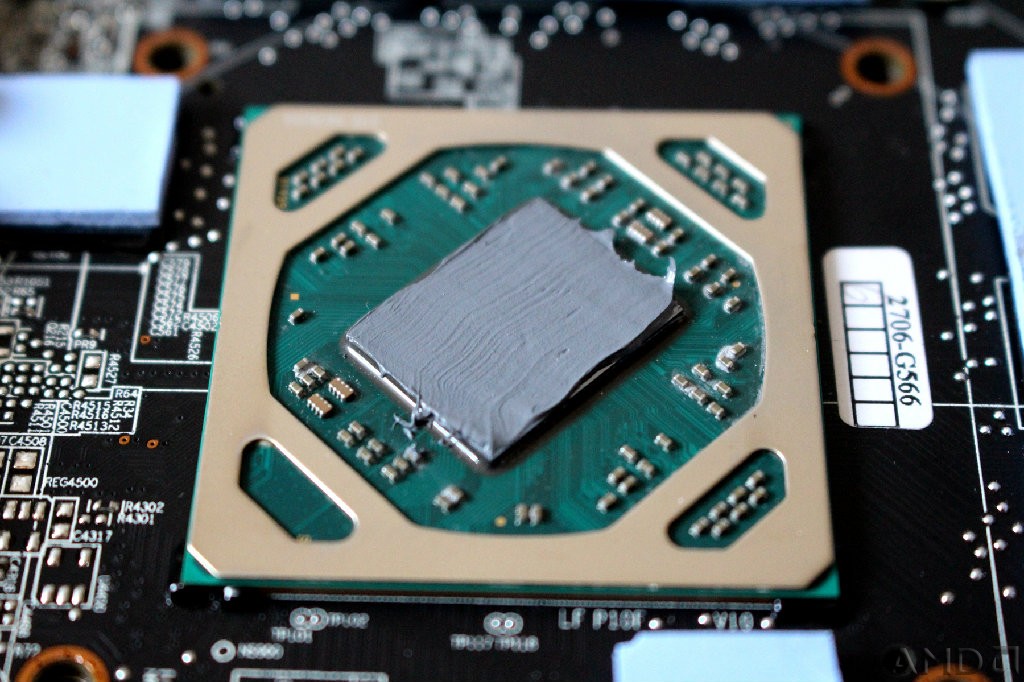

擦干净，发现此次的“北极星”核心其实上面没有打上什么印记。


涂好薄薄一层的散热硅脂。我重新组装好。准备上机。





迪兰 RX 470 xs  VS  迪兰 R9 390 酷能：
（临时起意）

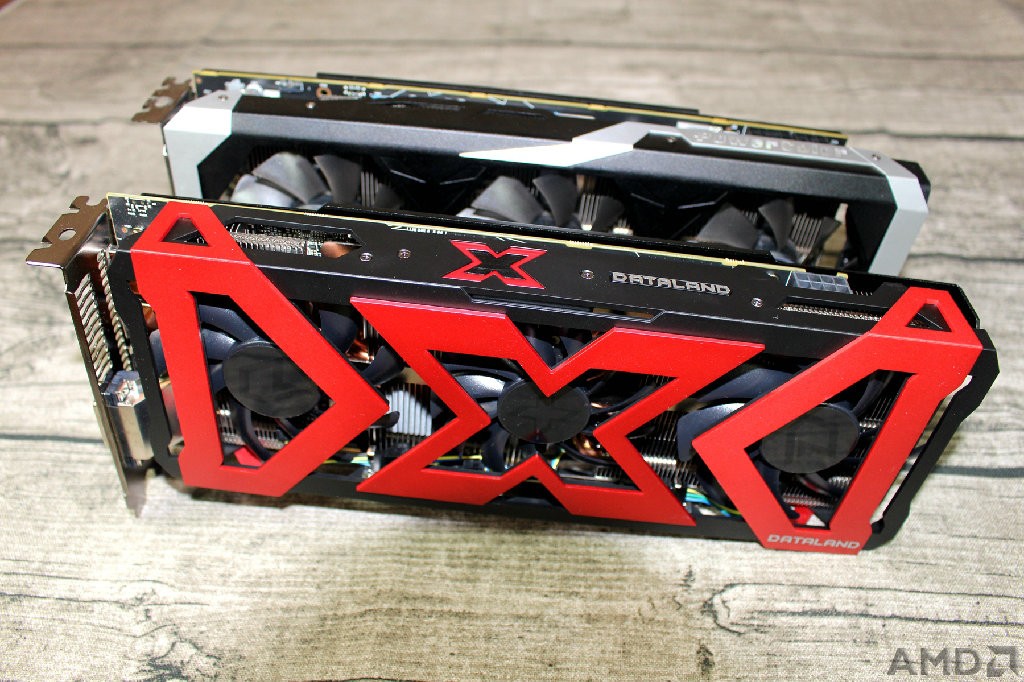

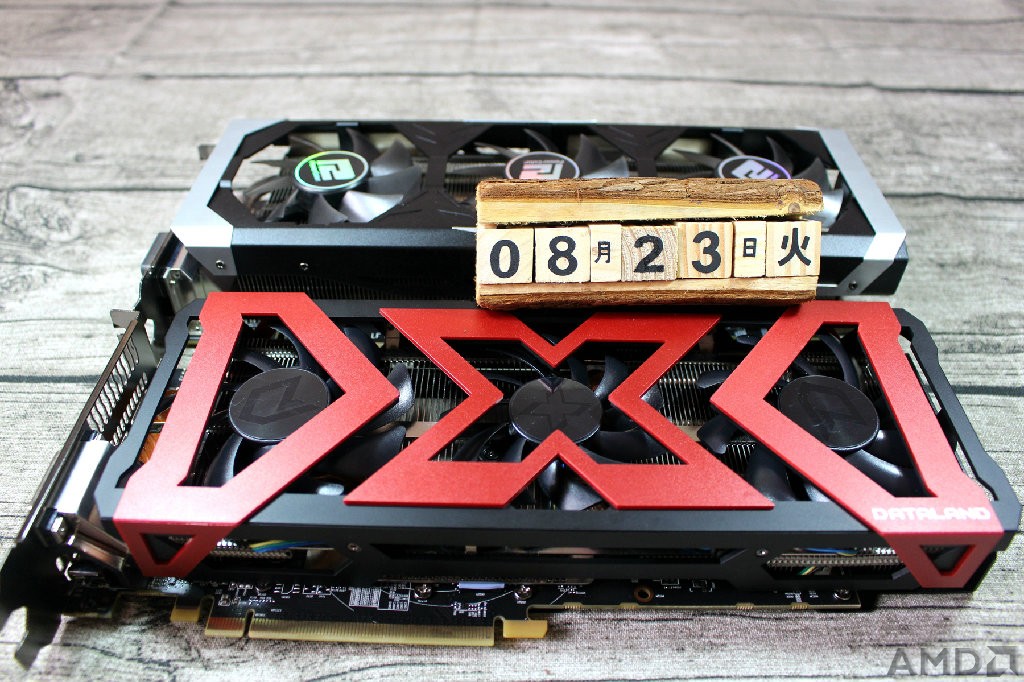

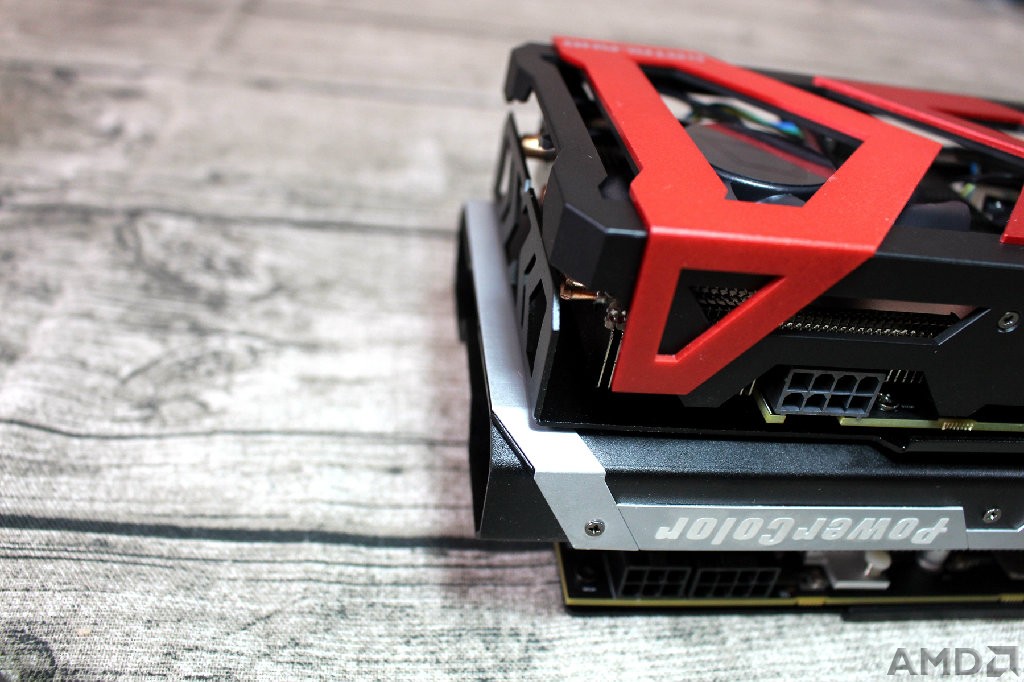

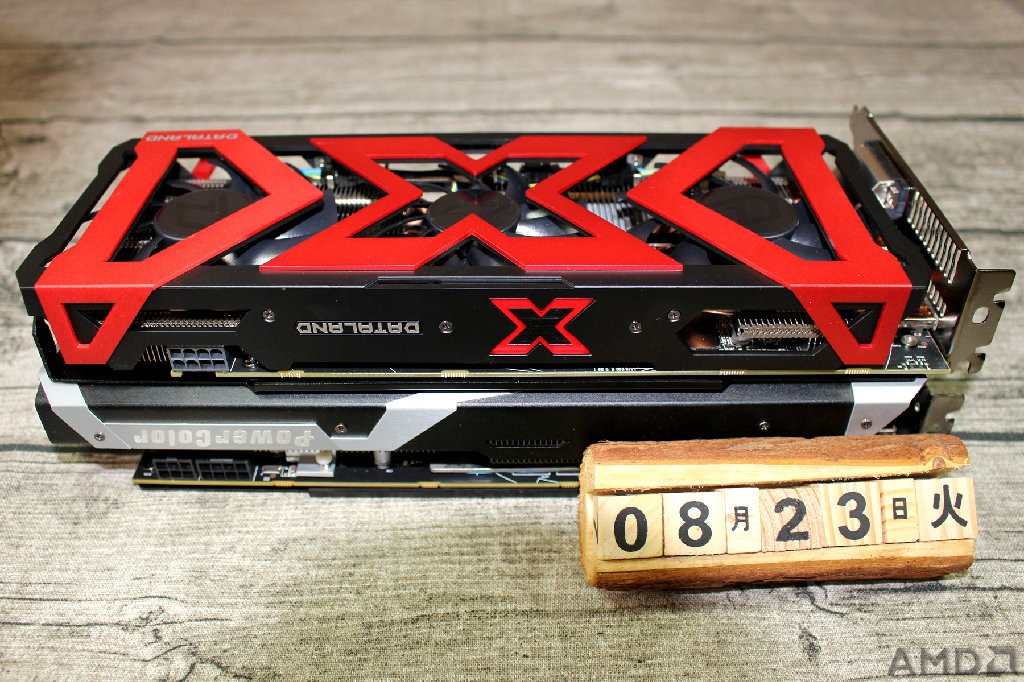

上机之前突然有这个想法，于是就做了。可以看到470 XS看上跟390 酷能看上去长度几乎一致
470 XS果然还是比390酷能的外表要骚、骚、骚....


正面的导流罩外型对比上，看上去是470 xs获胜。双方都采用智能启停技术的风扇，然后XS的风扇隐藏在外壳之下。


整体的厚度，双方似乎都是不分上下。但是XS因为考虑到“X”信仰灯,所以透气孔方面在侧面要比R9 390少

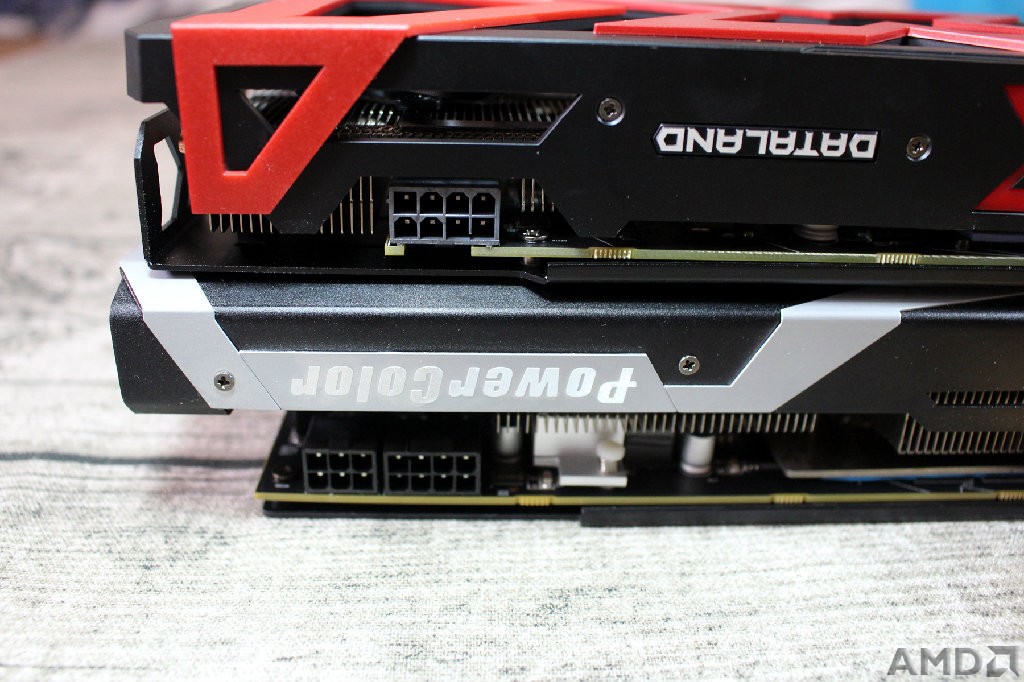

470 XS采用8pin供电能耗比要比采用 8+6pin供电的R9 390要加分不少。

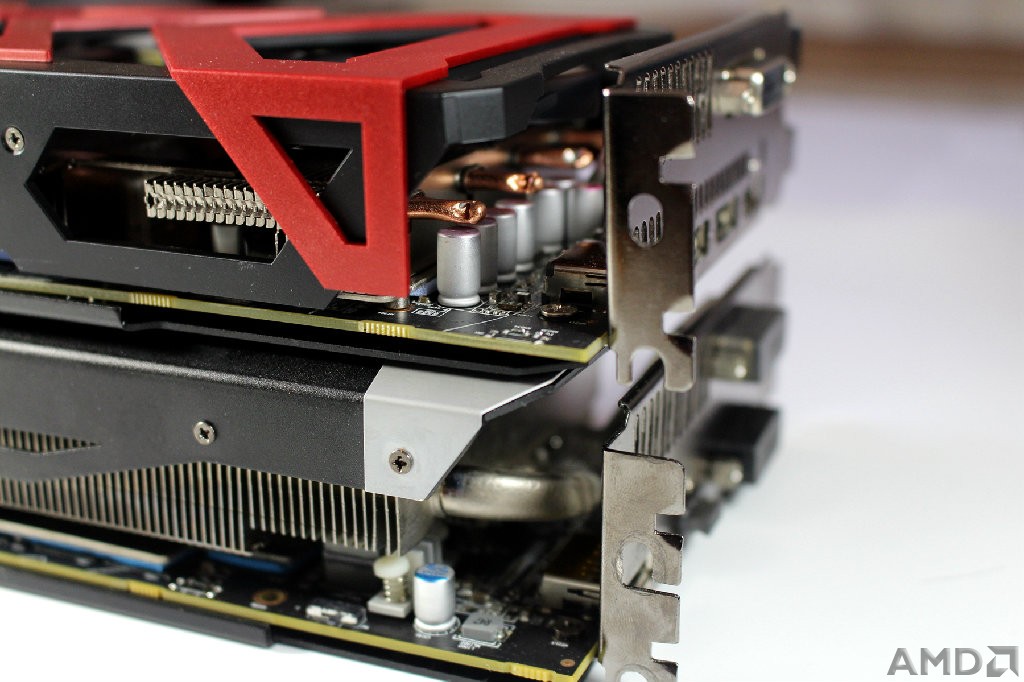

其实看上去虽然一样的长度，实际上470XS要比R9 390酷能是要短一截的，大约0.5-1cm之间的样子。


固定板上，双方差不多持平。隐约可见470XS 的是散热4铜管，R9 390虽然有点模糊，但是隐约有一跟很粗壮的管子





上机篇：
     终究是要上机破处的，我们来看看效果如何。

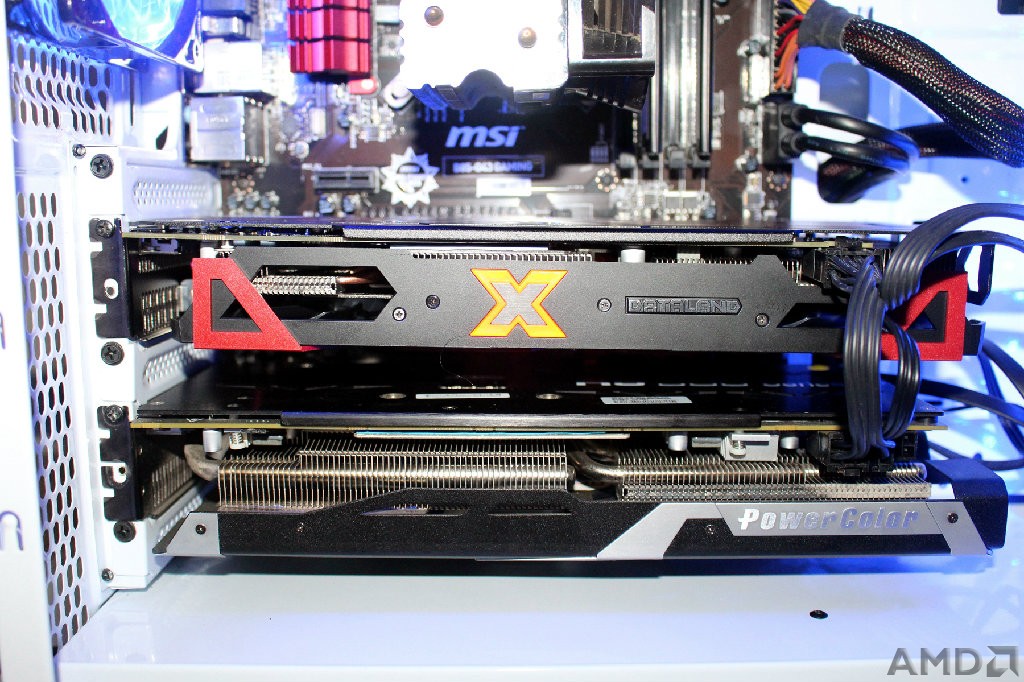

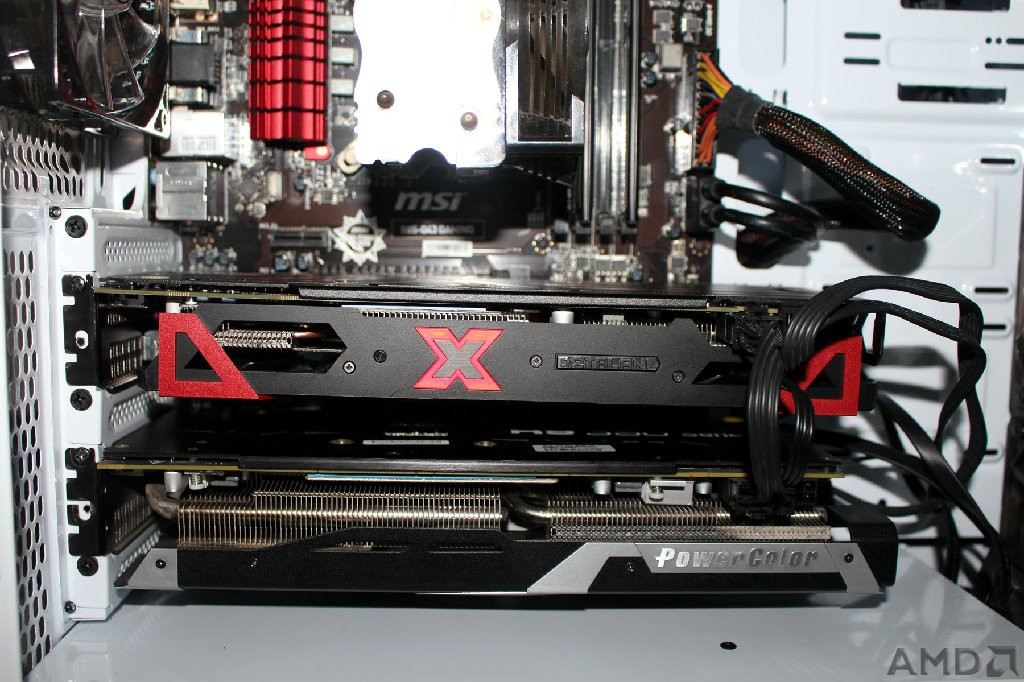

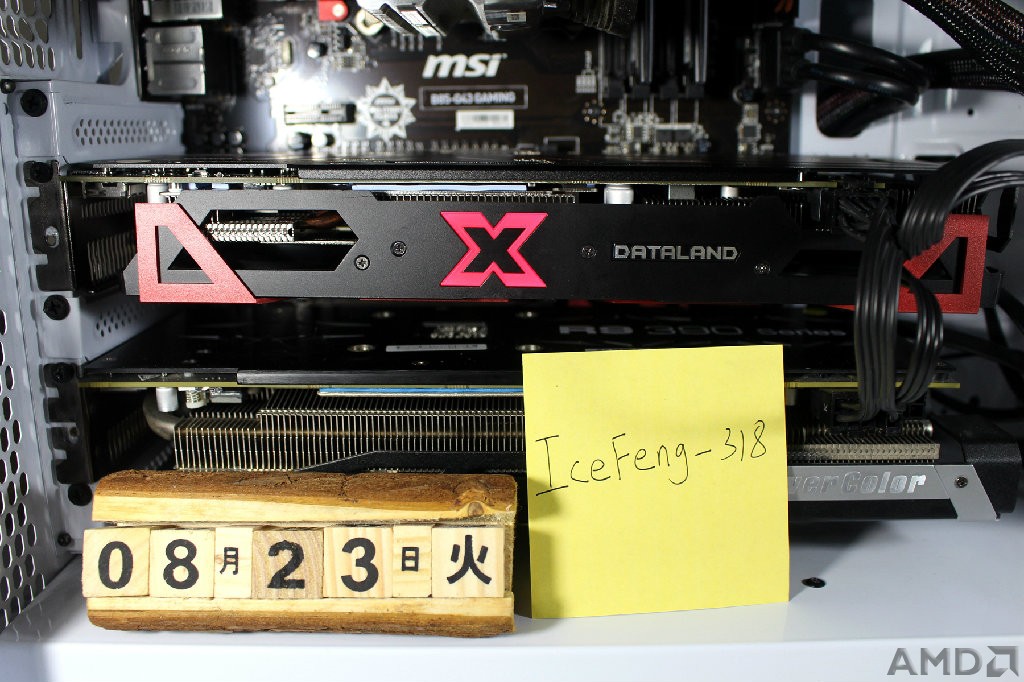

看我RX 470 R9 390CF，哈哈，其实只是幻想。看上去很养眼的样子

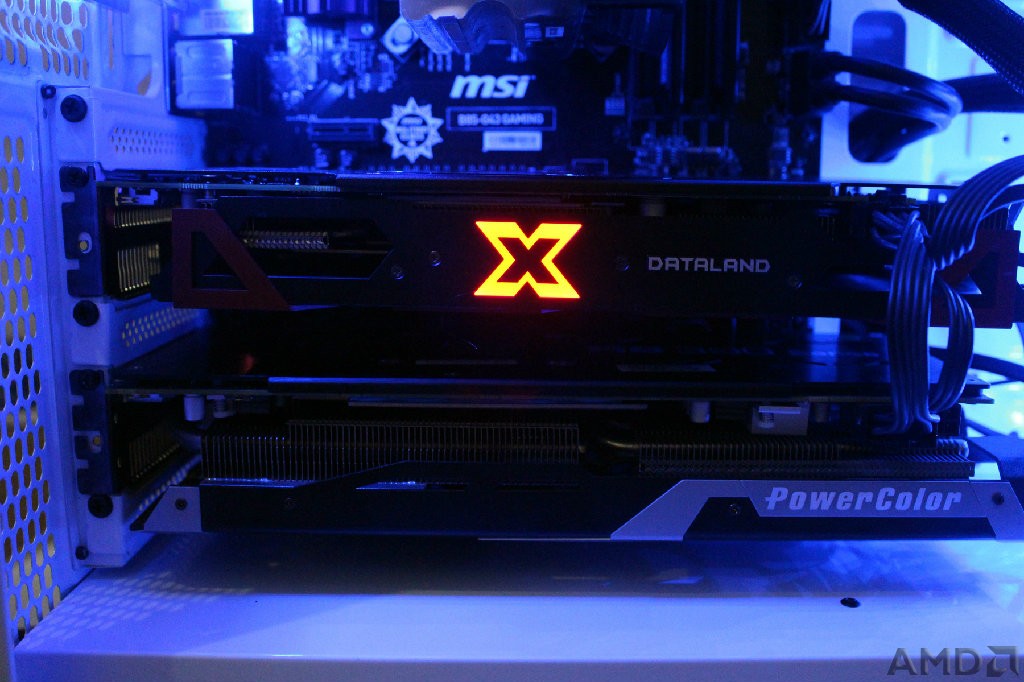

“X”信仰灯很帅，可是感觉灯光颜色怎么有点不对劲。原来是我闪光灯开了


这才是真实的“X”信仰灯的颜色 ，也是骚气的红色。
实际效果其实很亮和很突出，只是现在太晚了，我的相机无法照出实际效果。



整体配置：
CPU :       Intel E3 1231 v3
主板:     微星B85-G43 Gaming 系列
内存：CORSAIR DDR3 1600 复仇者 4G*2
显卡：迪兰RX 470 X·S  4G  &（R9 390 酷能4G）
散热器：超频三 东海还是啥的忘了
电源：讯景 XFX  550W 金牌
固态硬盘：三星 850 EVO 240G
机箱：先马TITAN 泰坦 白色
显示器：惠科 T2700  2K屏
机箱风扇：先马媒体版 12CM *5
外设：赛睿M500 红轴+G402 镜面板

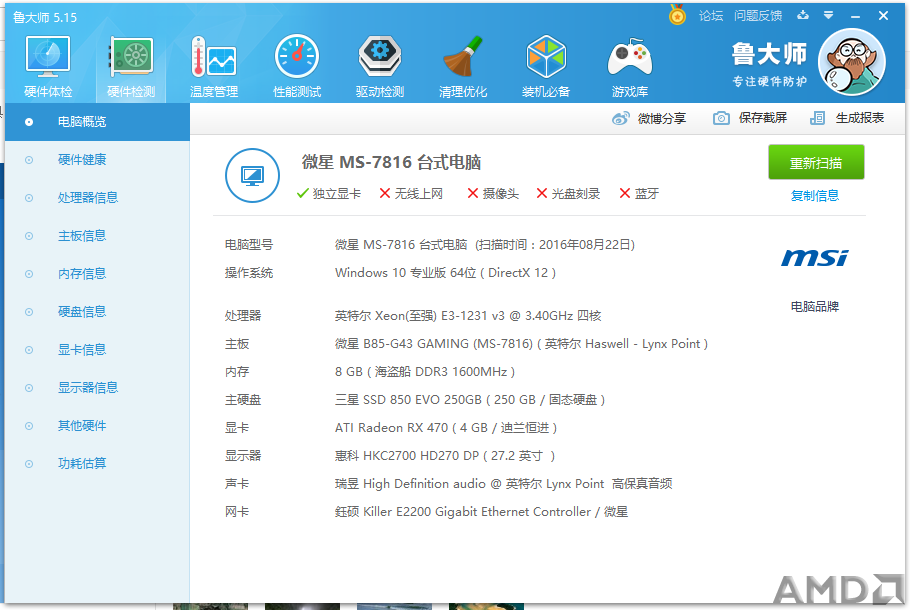

鲁大师看一些整体配置图

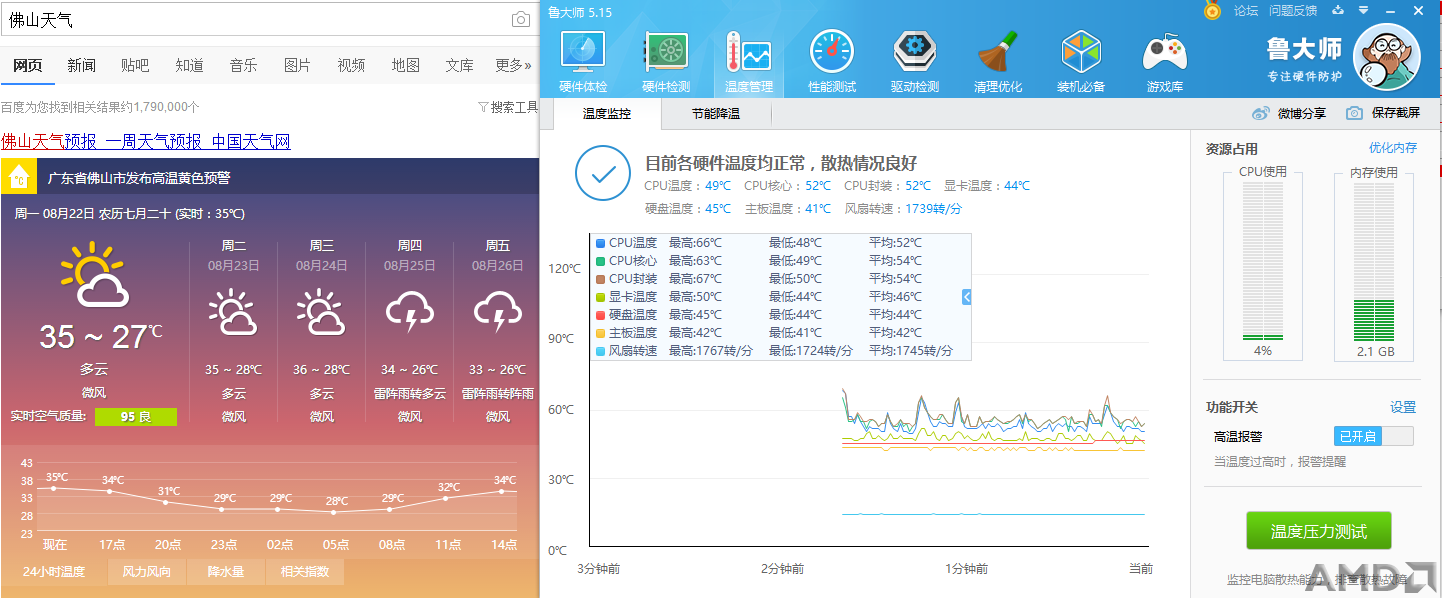

现在室外气温是38-27℃，室内无空调。待机大约44-50℃。风扇已经自动启停。

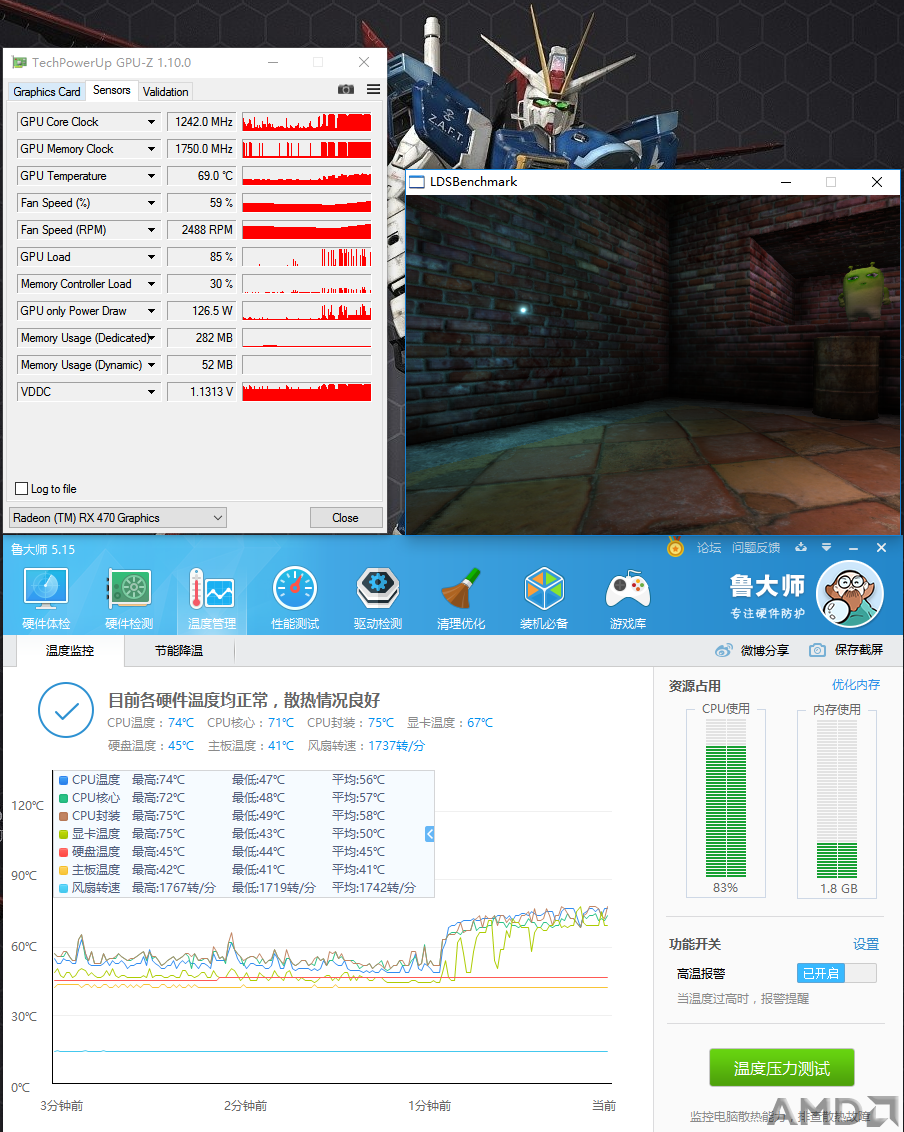

小测一下温度压力测试，可以看到满载后最高75℃，功耗最高约120多W。风扇最高54%转速， 2400多转

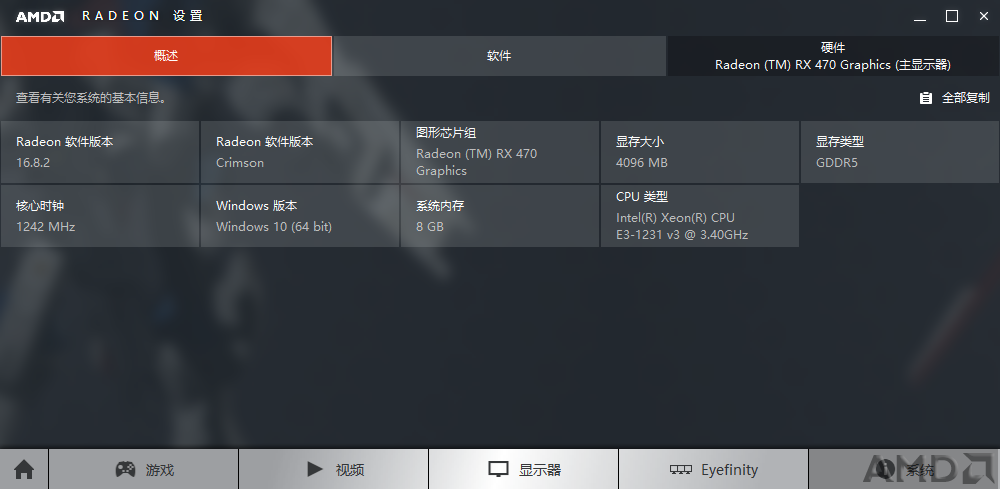

装上目前最新版驱动 16.8.2.可见下方数据显示

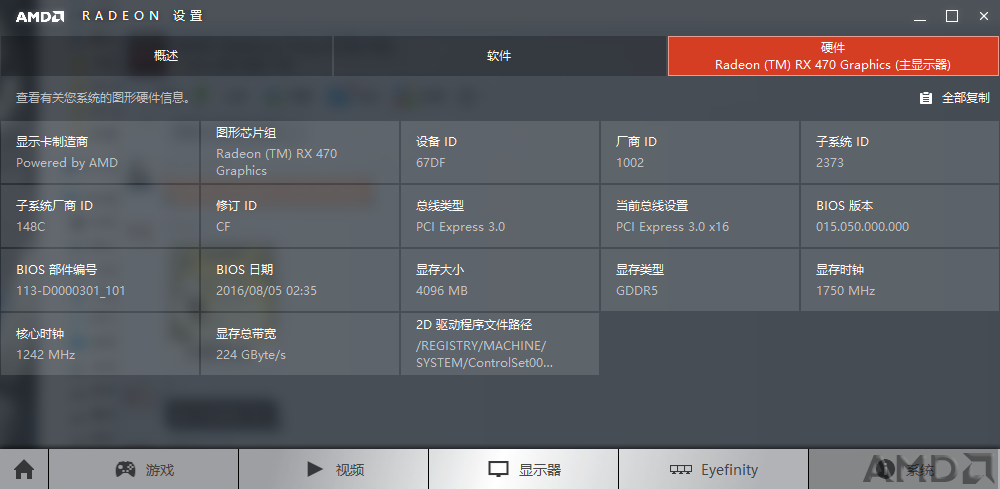

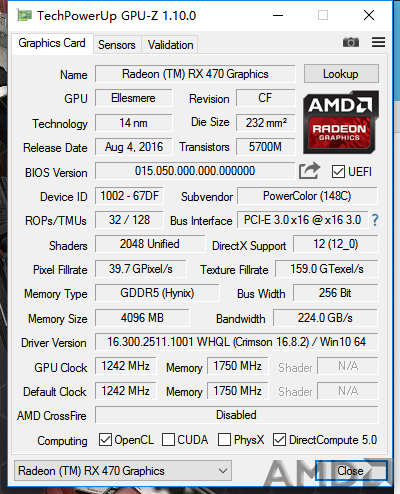

GPU-Z的一些参数说明， 14nm核心 ，核心频率1242Mhz，显存频率7000Mhz


惯例跑一下3Dmark，并不是很懂

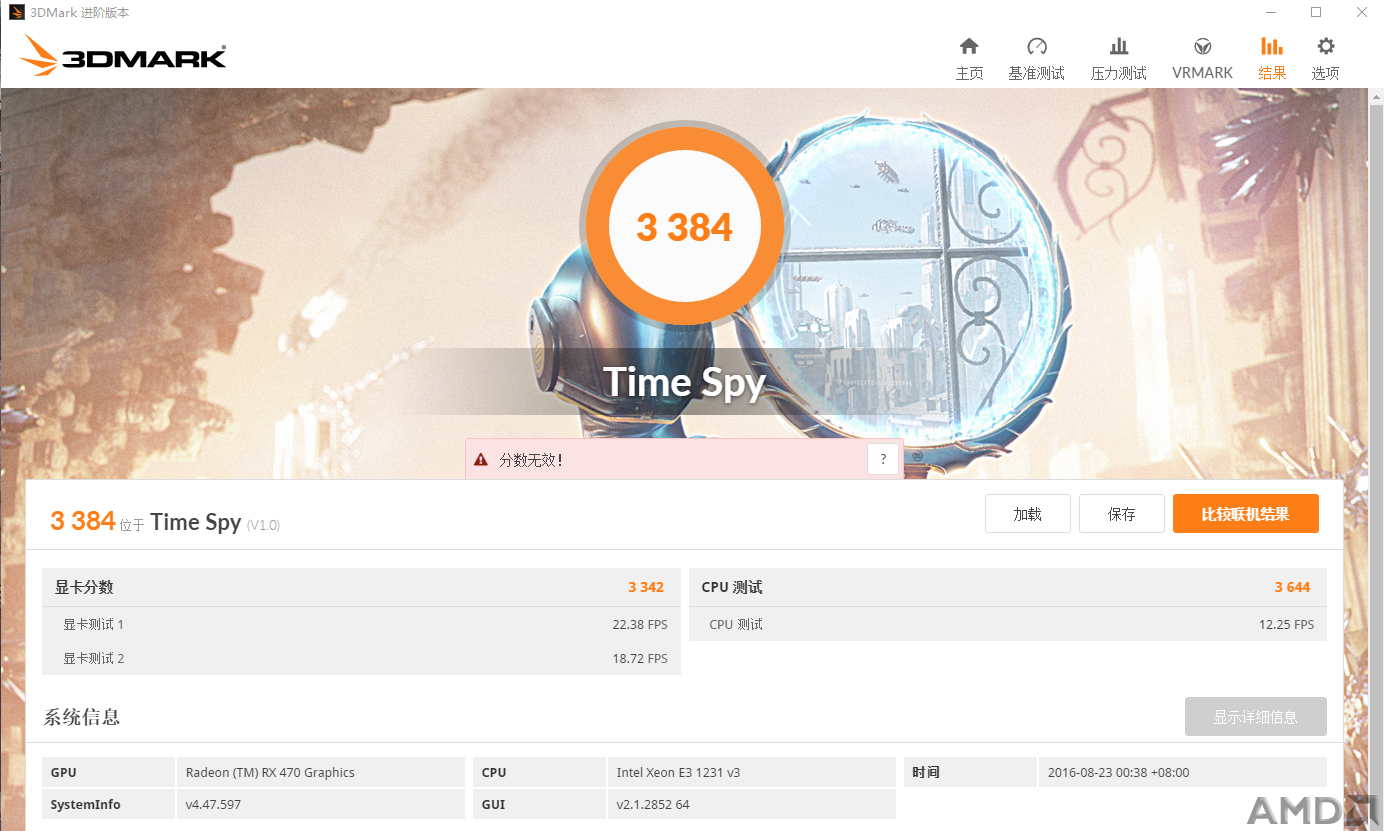

TIme spy的分数 3384分

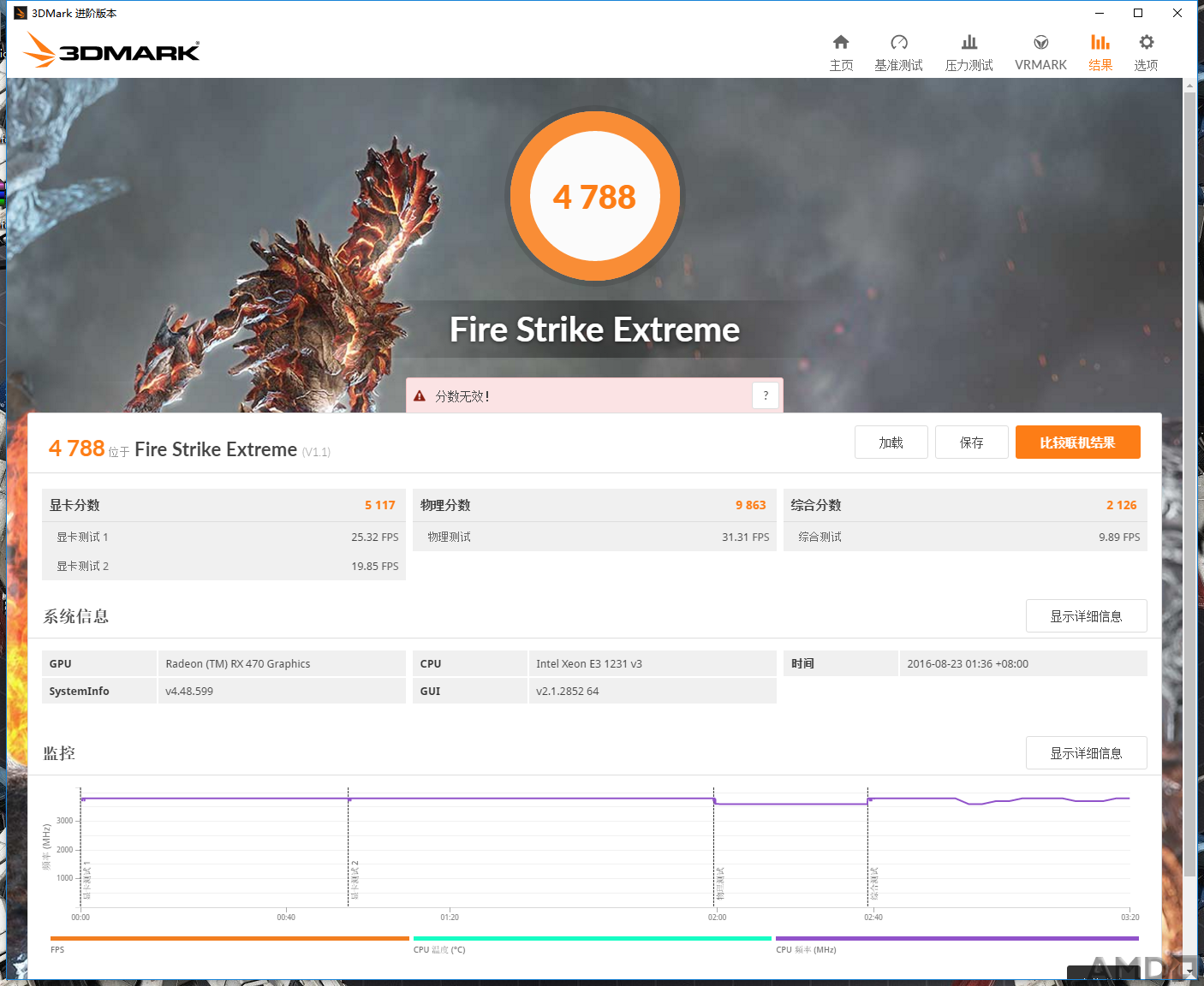

FSE的分数5113分，这大概是90%RX 480的性能。听说小超一下就是5300-5700...

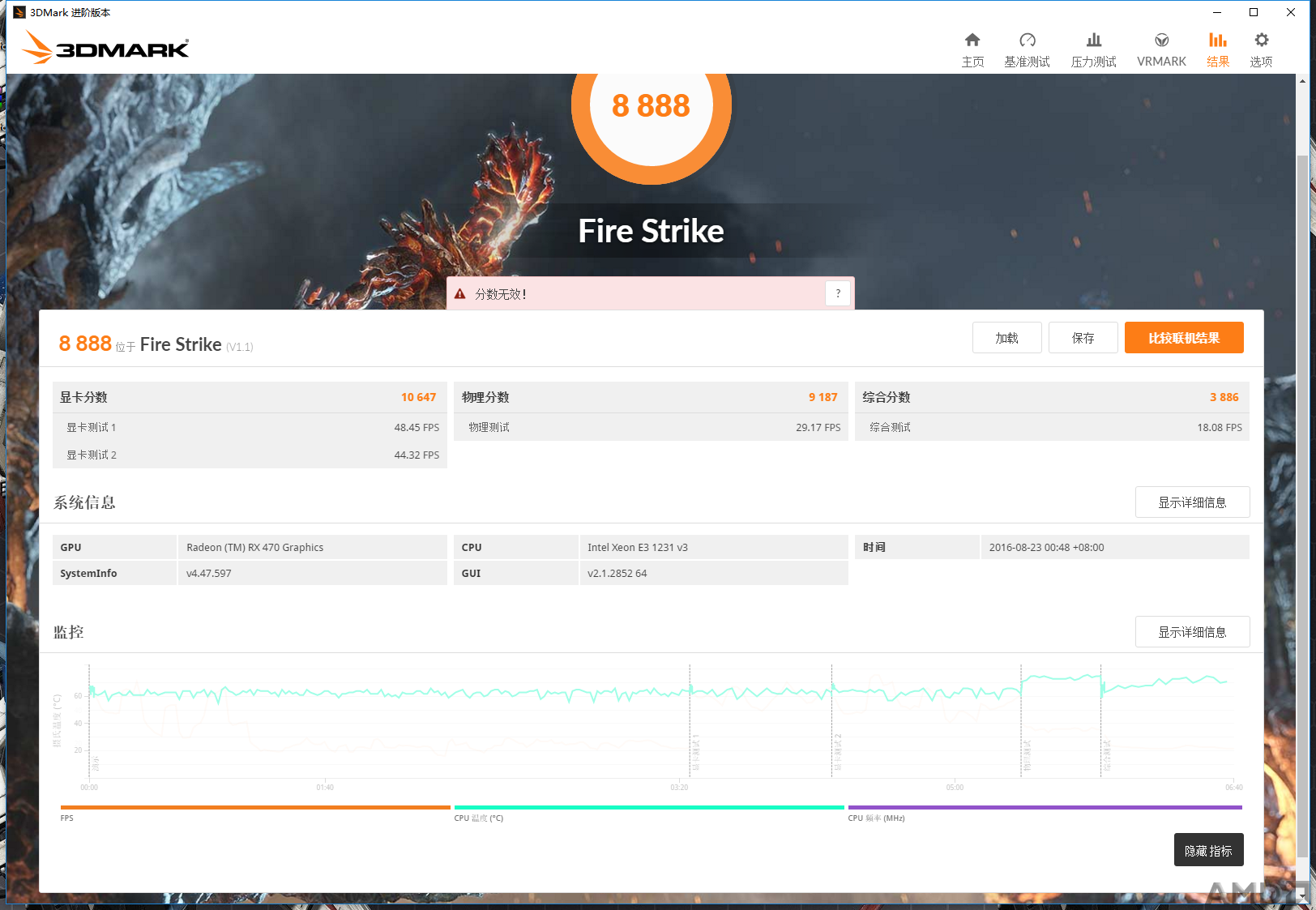

fS的分数10647多点，听说蛮高的？总体分数8888.好吉利的数字....

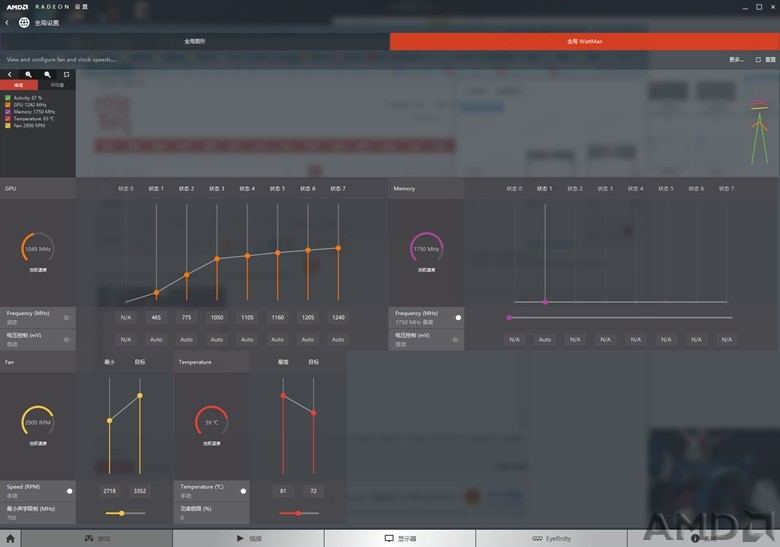

忘了说明下，RX 系列的显卡被AMD开放的超频技术，可以在驱动设置的全局设置-全局WattMan里面设置
本人并不是很会，就不要勉强我超频了--。




游戏测试：
      其实不管跑分如何，最终还是要看一下游戏效果的。毕竟显卡是用来玩游戏的。
鉴于本人只爱好FPS射击类游戏，所以我的测试将会是射击类目的游戏。

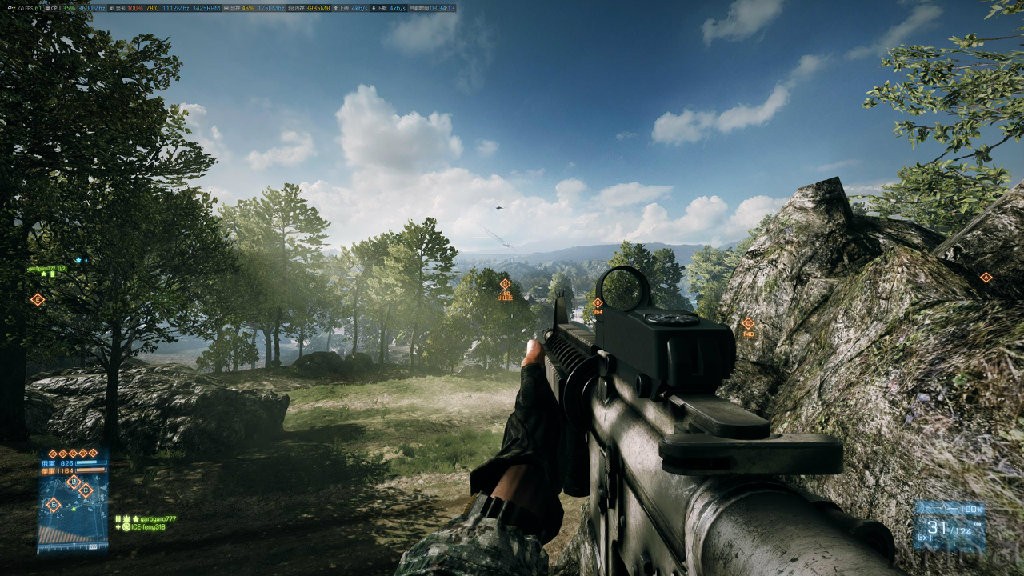

战地3
     不用多说，当初相当惊艳的一款射击游戏。大型对战射击、战争、载具游戏。可玩性相当的高，

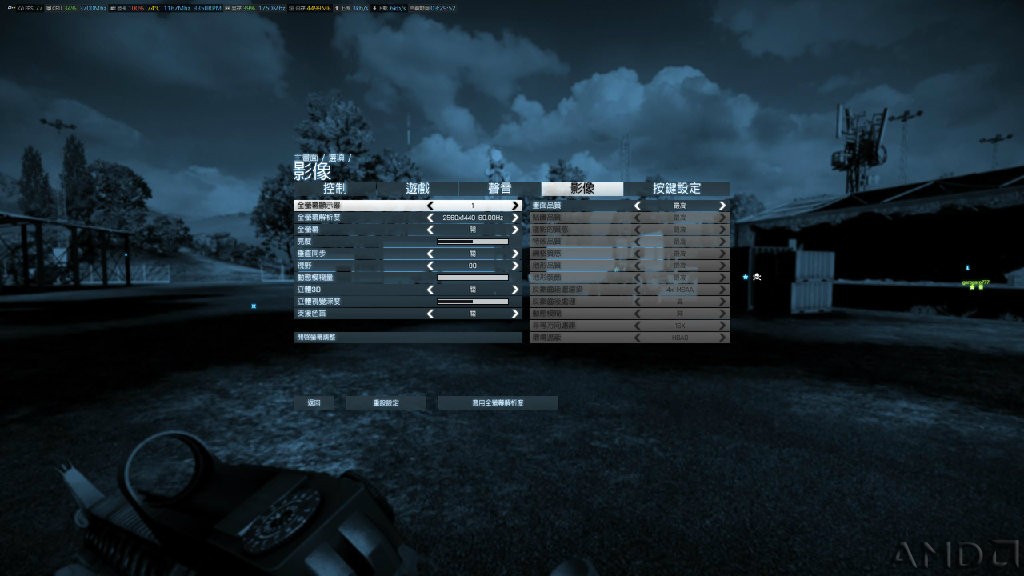

开启 2440*1440  2K分辨率、极高、特效全开。

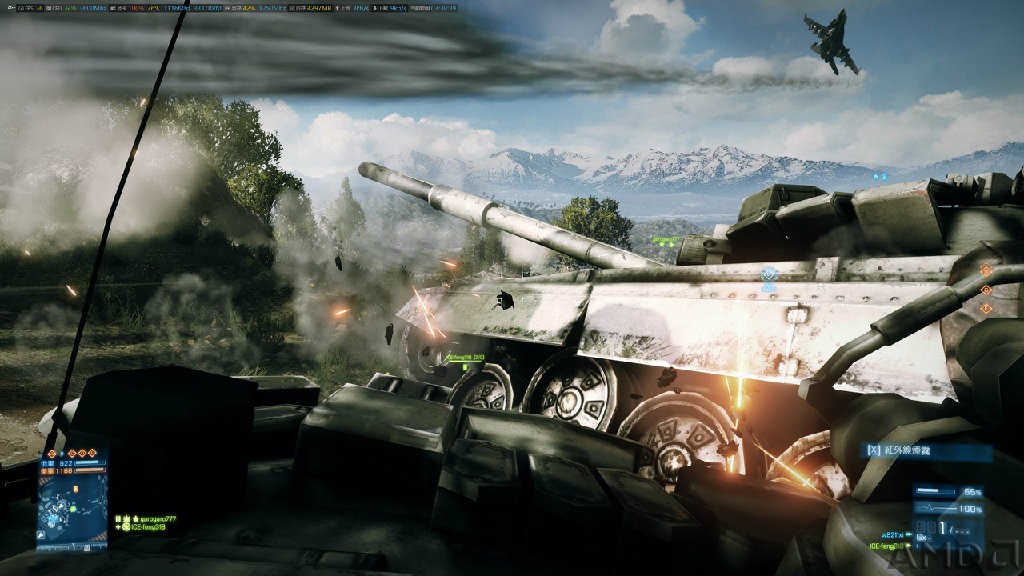

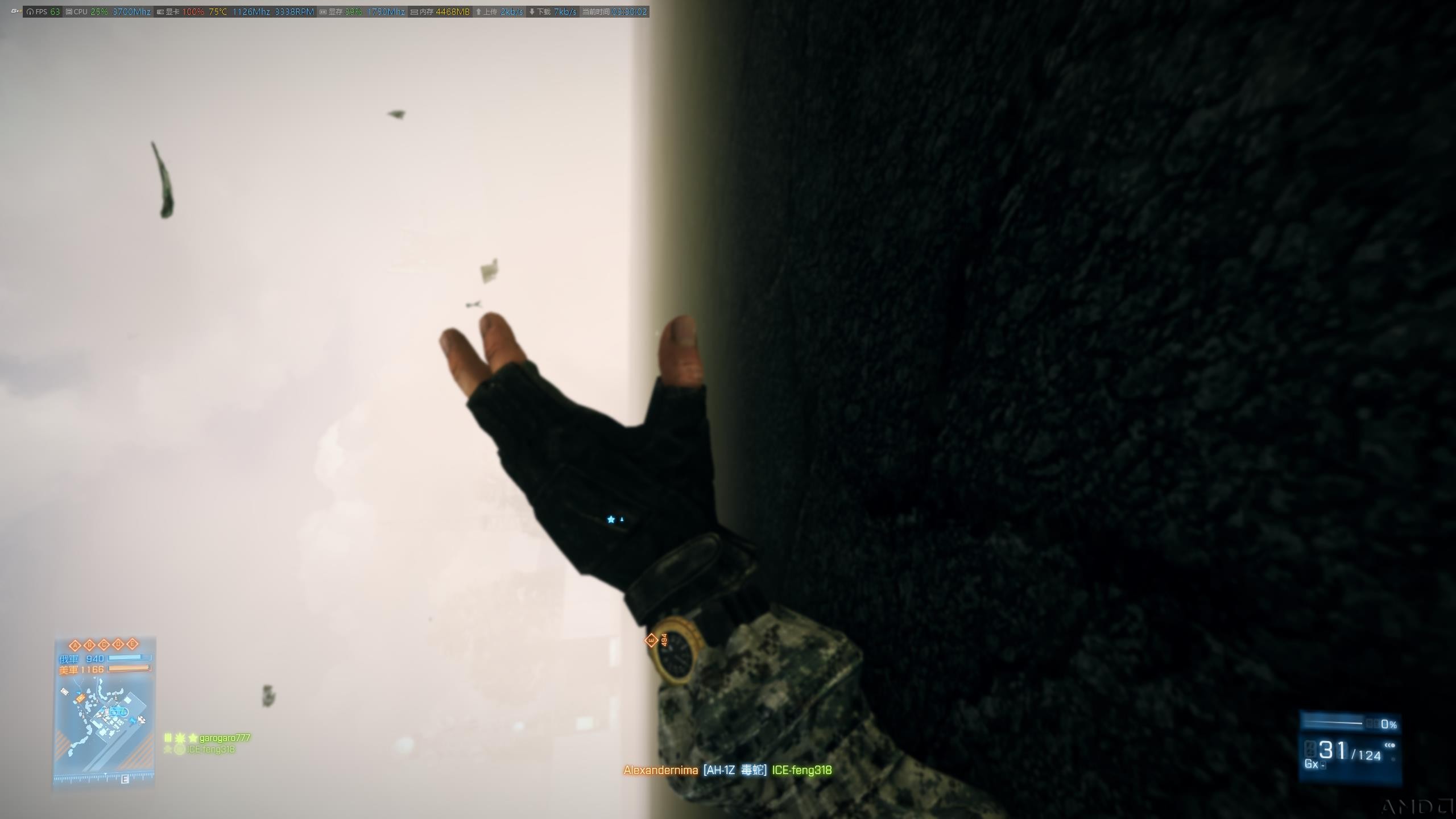

XXXX的，一复活就被一炮弹干躺了。还能愉快的玩耍吗？

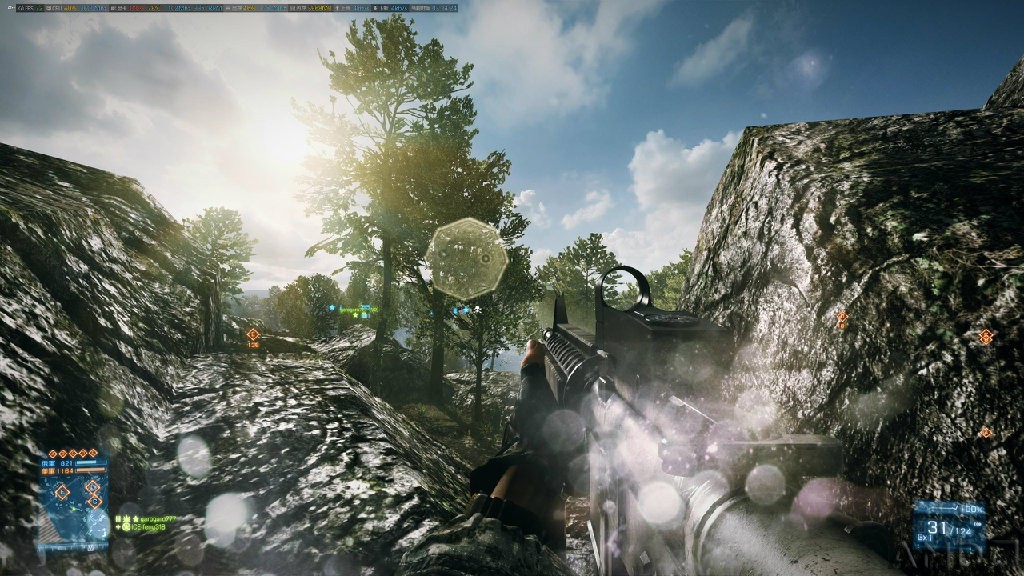

看起来像是被屠点了，但是2K分辨率下玩游戏，效果是相当的爽。


来一张风景图


妥妥的在看风景，我还是不打了==实力差距太大


大图跑得相当辛苦，大部分时间是在看风景


游戏加加的说明，平均帧数72FPS 显卡占用96% 温度76℃
总体来说游戏里面2K很稳定流畅，没有什么卡顿点。光影效果、风景图可以。相比之下要比R9 390弱了大概是10%左右。
大家可以去看我之前390的帖子。



BC2

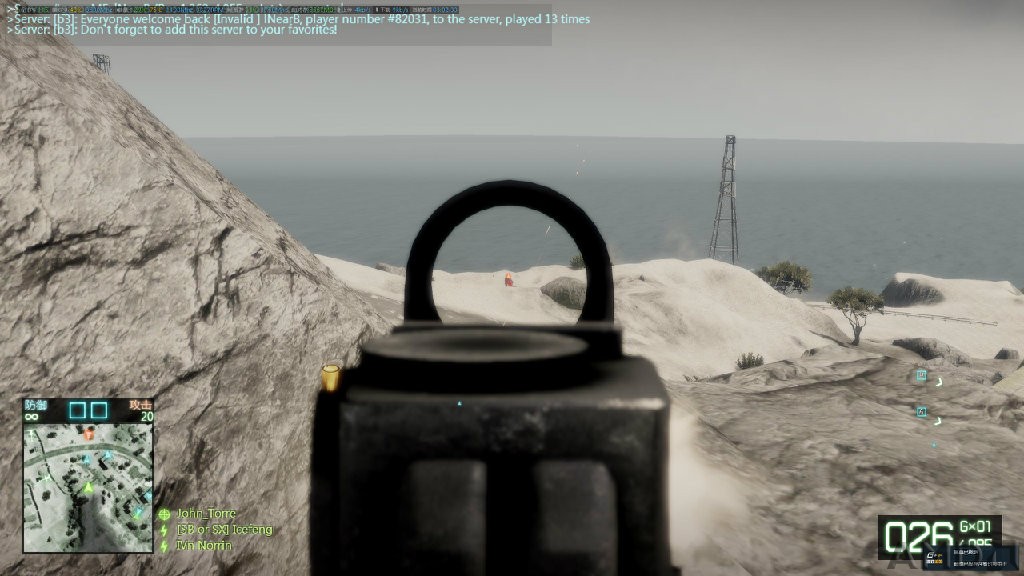

   本人最喜欢的一款设射击游戏了，虽然已经很老了，但是还是很喜欢玩。
同样我们设置2440*1440 2K分辨率 游戏画质最高。

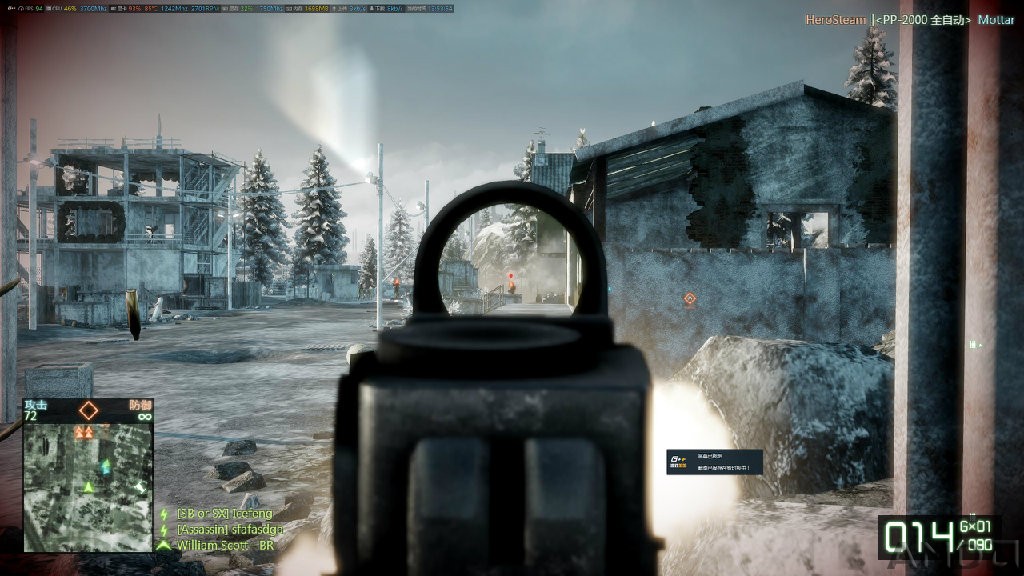

流畅度很高，虽然是老游戏了，可是画面效果一点也不差。此游戏破坏程度很高，不仅能炸房子、拆树，还把房子打塌，把地炸陷。
可以看见游戏运行的效果很流畅。

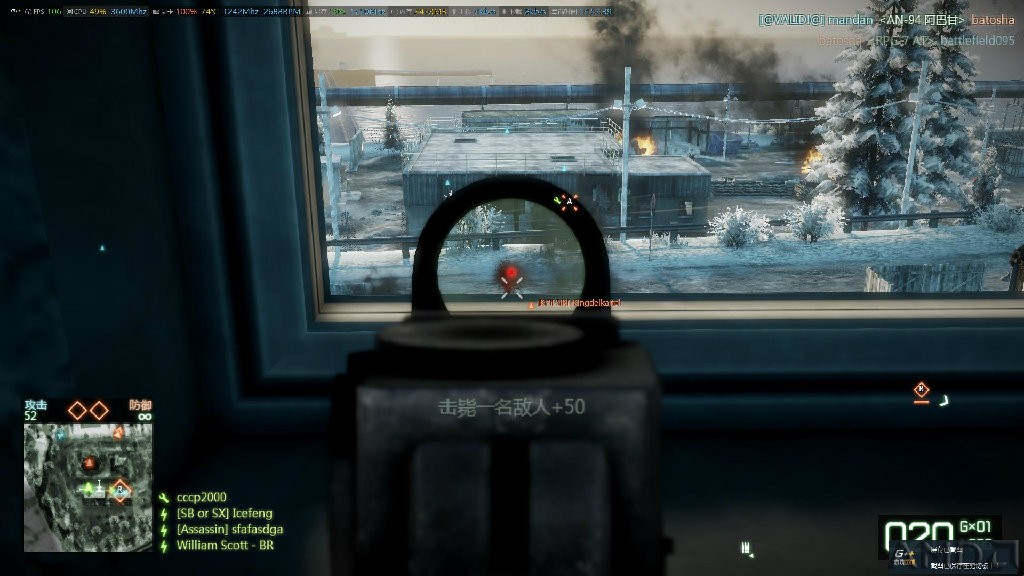

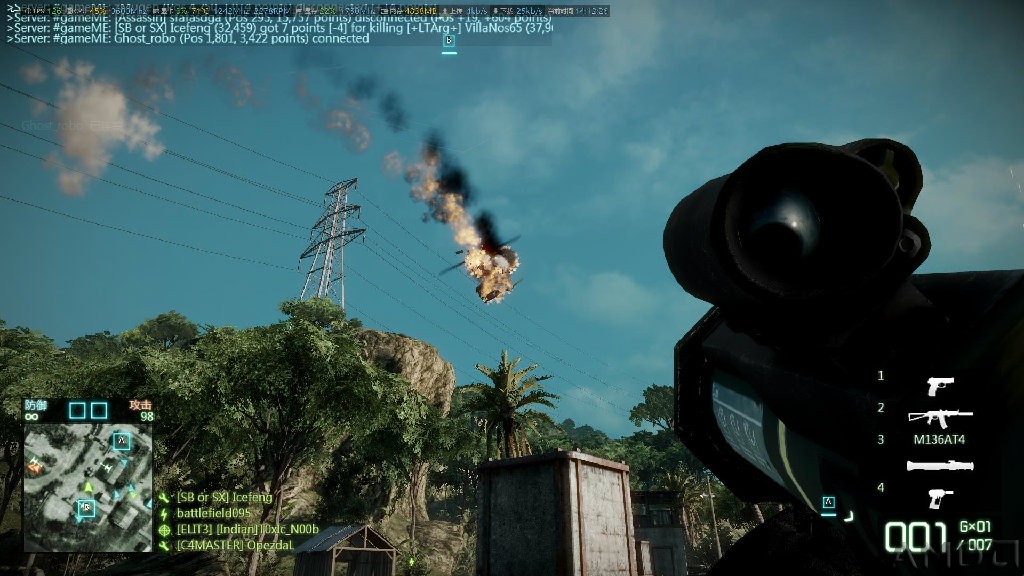

2K画质下可见直升飞机被AT4神教击落的过程....

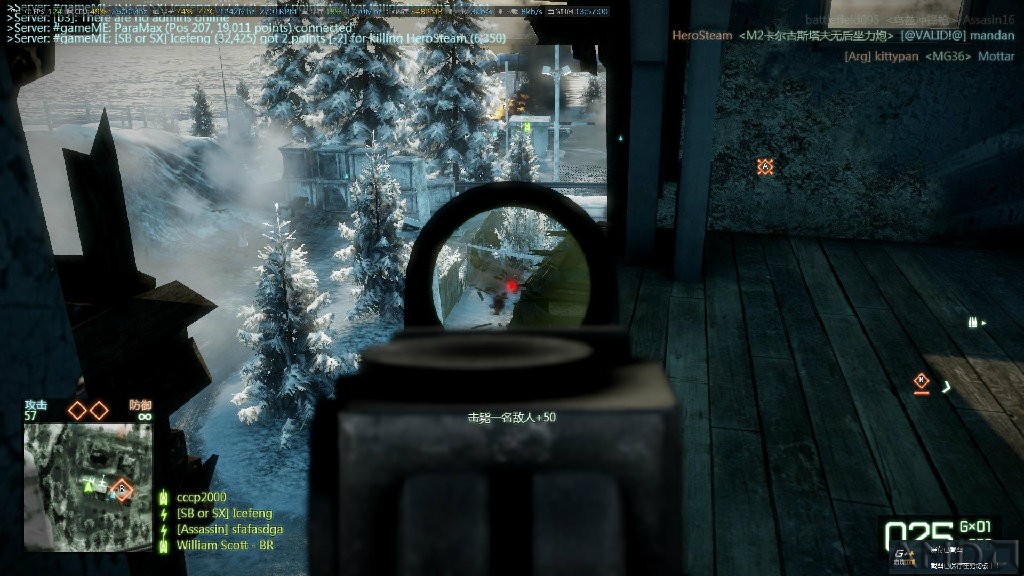

雪地图效果


沙漠图效果


游戏加加数据  FPS 98 帧。显卡占用93% 温度在75℃左右。流畅度要比战地3这种大型的地图要高很多，如果在1080P的效果下大约是130-150FPS。游戏整体流行很流畅，2K效果出色。毫无迟滞感。相比R9 390下，FPS低了大概10-25帧。温度不明白为何要提升了大约10摄氏度。等等总结下。

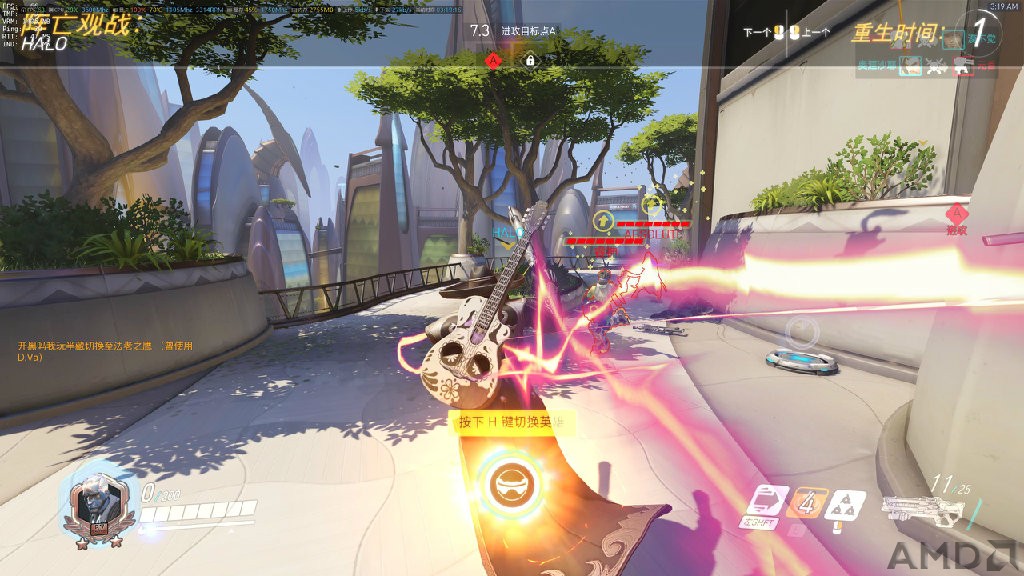

守望先锋
     其实这款游戏是我第一次接触，但是考虑到目前的人气，还是问基友借了账号测试下。

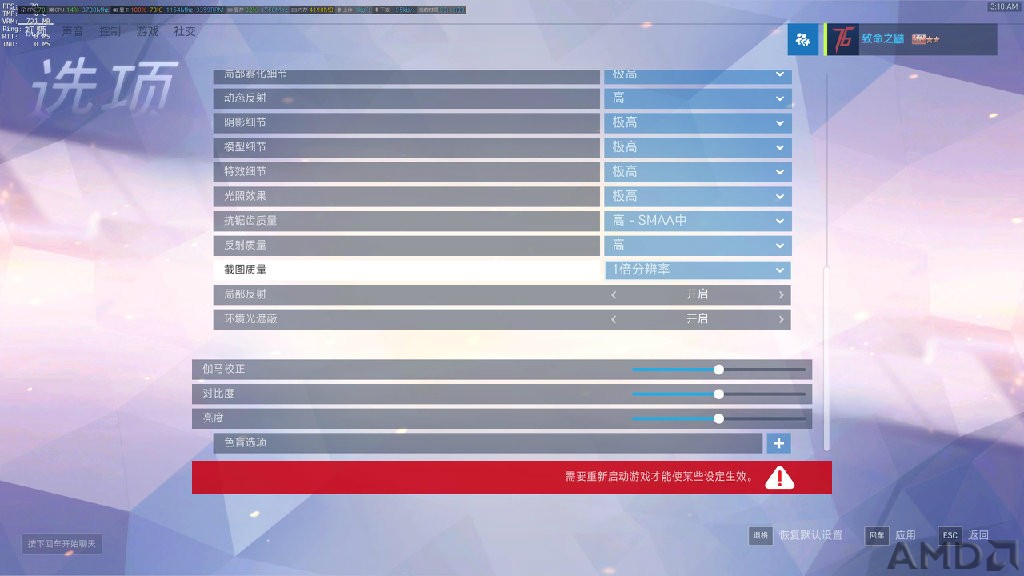

同样的2440*1440 2K分辨率下，画质超高。特效全开，渲染100%。反正几乎是最高的效果了。

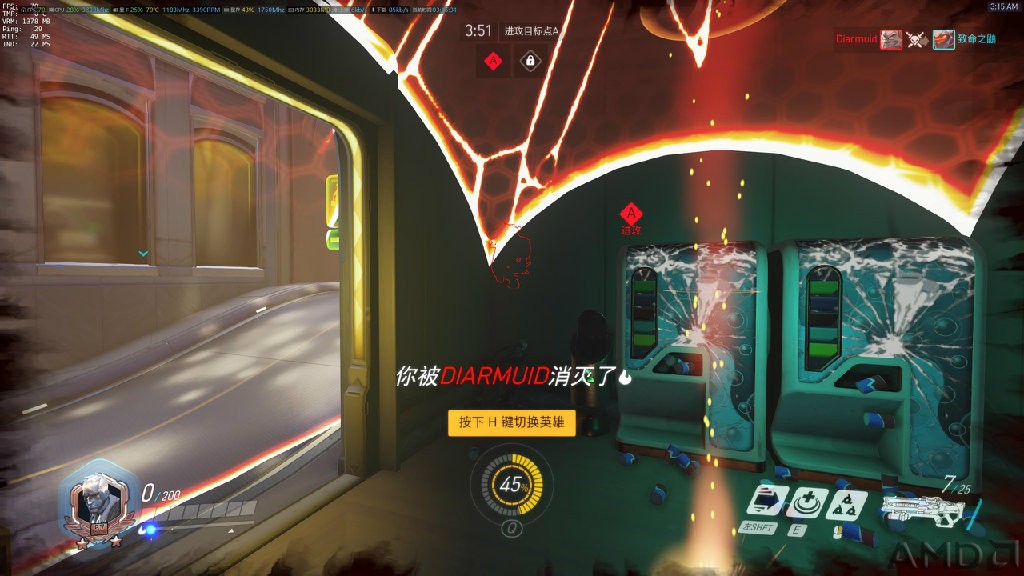

画质感略像动漫。特技效果很好。开始的时候还是打的可以的11-2 24-5.然后后面我不淡定了，果然不是我这种纯FPS射击游戏玩家的菜...

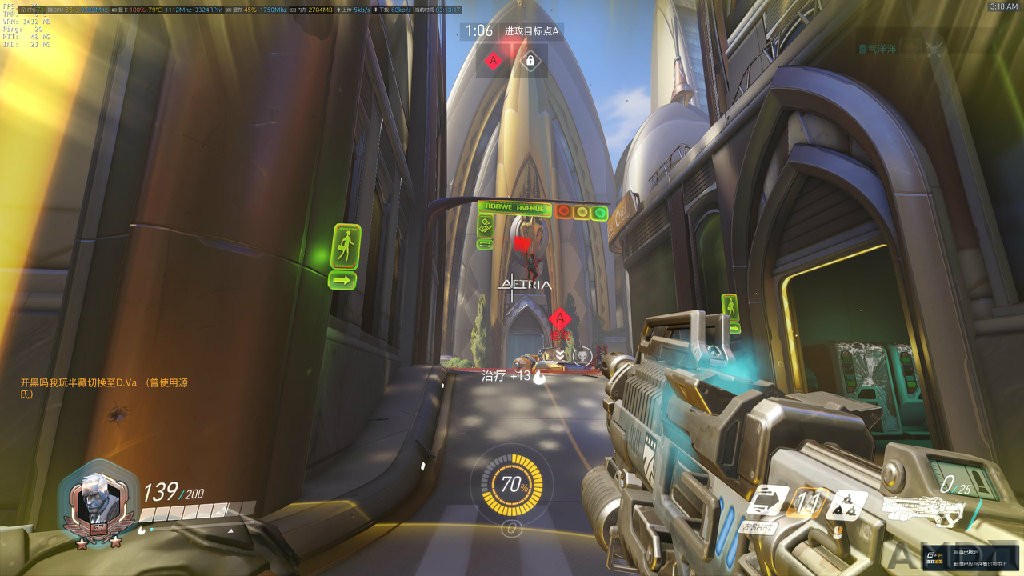

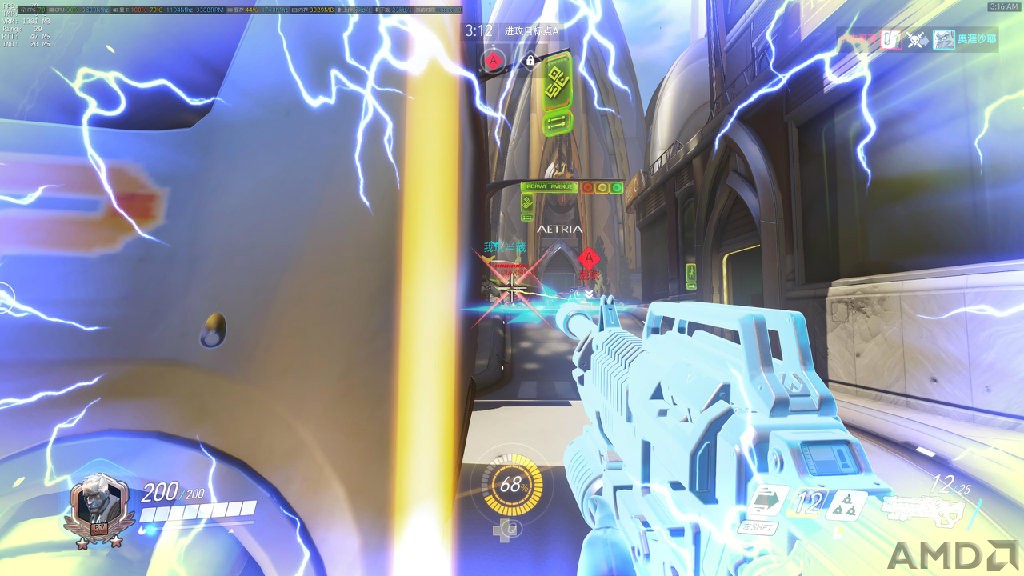

特技感很强

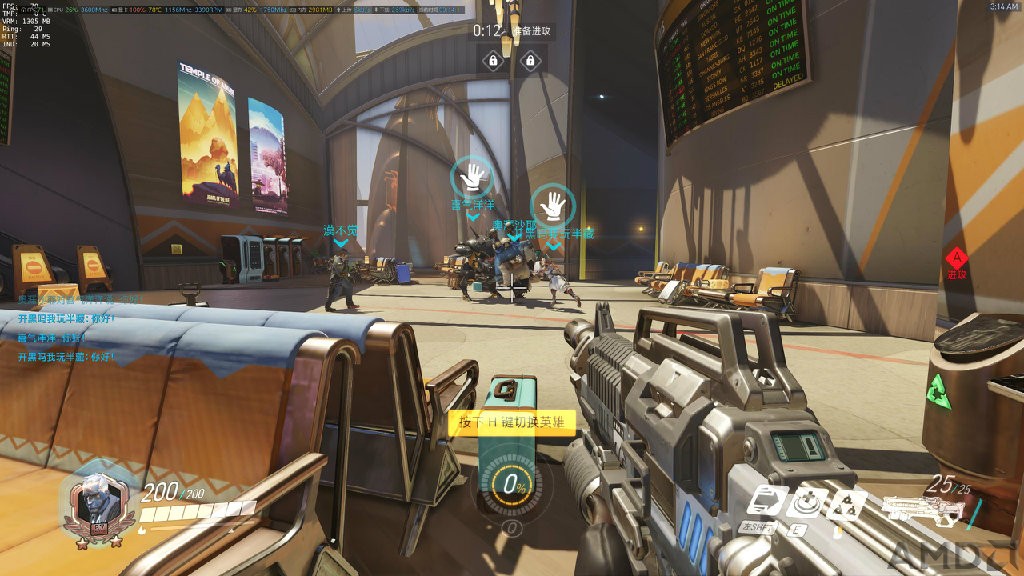

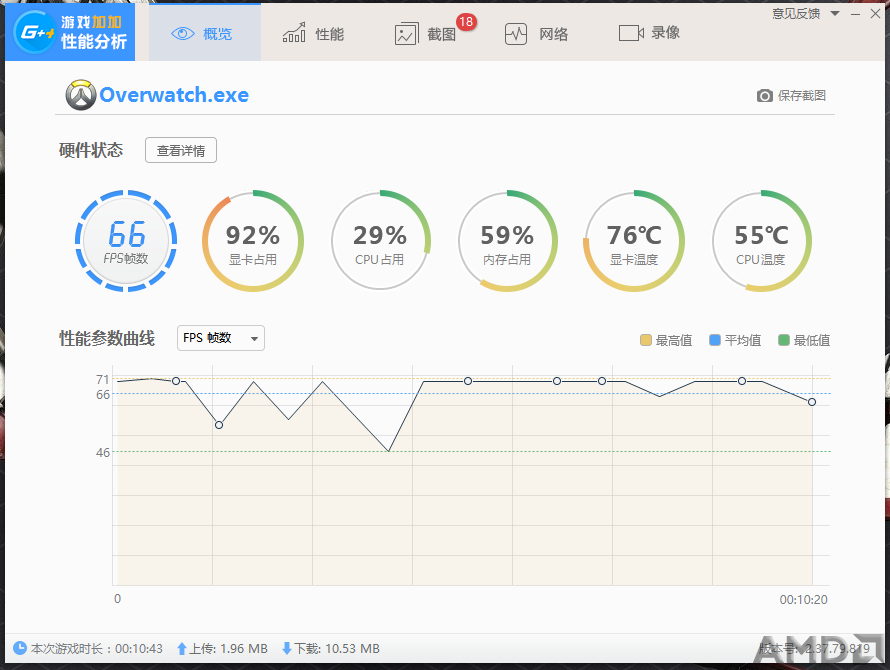

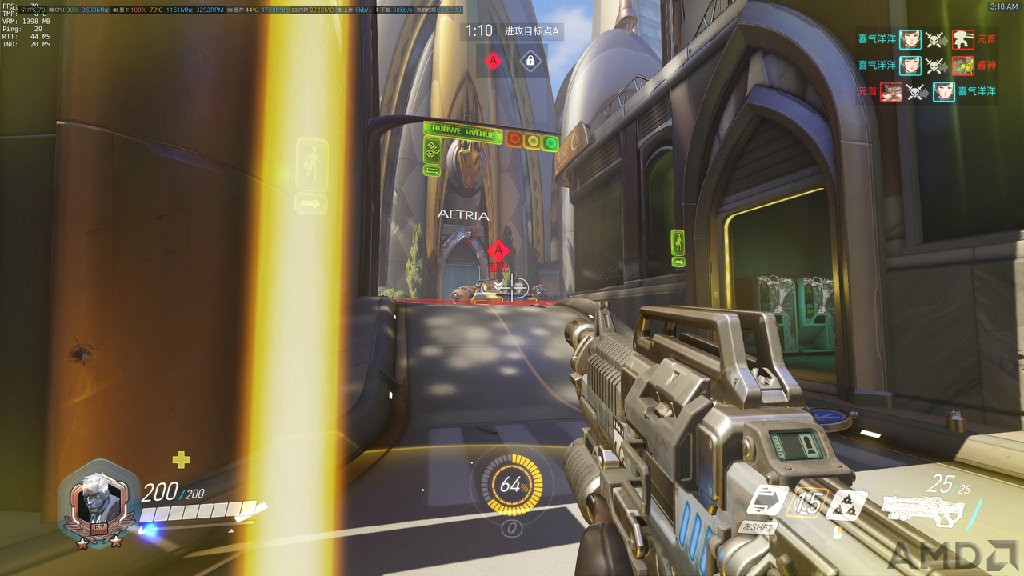

平均FPS 66帧，波动很平稳。显卡占用92%  温度76摄氏度。因为是第一次玩，并不懂这游戏在2K效果下如何比对。
游戏运行整体很流畅、特技效果很赞。余下的各位自己去判断，其实FPS游戏还是锁帧比较稳定，毕竟射击类游戏主要考究的是稳定的射击。高FPS其实也没有什么加成的效果。当然..比分这东西，还得看人...




功耗比对：

迪兰 RX 470 XS 整机待机功耗


迪兰 RX 470 XS 整机满载功耗：


迪兰 R9 390 酷能 整机待机功耗：


迪兰 R9 390 酷能 整机满载功耗：



    可以看AMD本次“北极星”改进在自身工艺新架构的能耗比方面，确实是弥补了自身前几代产品的缺陷。RX 470整机的待机到满载，尤其是整机满载，大约只有223W左右的的功耗相比R9 390大约370W的功耗，足足降低了150W左右的差距。这个差距在显卡的能耗比性能比上，大约是1/2有余。所以“北极星”改进自身的缺陷，相当的成功。新时代的产品，除了拥有改进的工艺、效果。改进自身的缺陷。才是让人看到产品设计的诚意的所在。





总结：

      先说说设计吧，相比上代低调的沉稳。本次骚红简约的设计可以说是让人眼前一亮。“X”的信仰灯，还是很有必要存在的，毕竟现在都是光污染的时代。性价比来说吧，相比RX 480、  R9 390来说。大约是低了10%不到的性能，可以超频补上一点。价格方面却降低了30-35%左右。能耗比方面，对比上代确实能效等级上升了一个等级。少了1/2有多的功耗，确实是很好的一个进步。毕竟我们需要看到的不仅仅是诚意，新时代的产品如何不改进自身的缺点，那将没有任何的意义。相比1060吧，因为本人手上没有1060所以我觉得我并没有太大的发言权。因为目前价格比较混乱，而且今天又有小道消息说RX 480 4GB准备面世，我觉得会是一场大混战。游戏运行方面吧，相比R9 390来说，FPS的降低一点是肯定的，然而我不太懂的是为什么RX 470 xs的功耗低于R9 390一倍有余，然而游戏满载温度却上升了大约6-10℃。在我仔细拆解了之后发现，470 XS的虽然是4热管散热模块。然而相比R9 390的散热模块，却只有大约其2/3的重量。热管也比R9 390的小不少。看来是散热模块的设计问题。这方面我觉得需要改进一下。

     总体来说吧，这个卡我设计我给90分、性价比我给93分（考虑到RX 480 4G即将出现以及其他产品），散热模块我只能给80分。还是一款值得购买的显卡。当然如何价格能够再降一点，那将是一款很甜的甜品。
