【转自A吧】【慢更】RX500各非公版PCB简析

wyzx01

http://tieba.baidu.com/p/5079559445
#RX500#
慢慢更新，主要信息来源为来自美国的极客boy——YouTube频道ActuallyHardCore Overclocking，第一个带来的是蓝宝石RX580 8G Nitro+（8+6pin）

*此栏目由英伟达独家赞助播出



----------------------------------------------------------Sapphire RX580 Nitro+ OC限量------------------------------------------------------------------

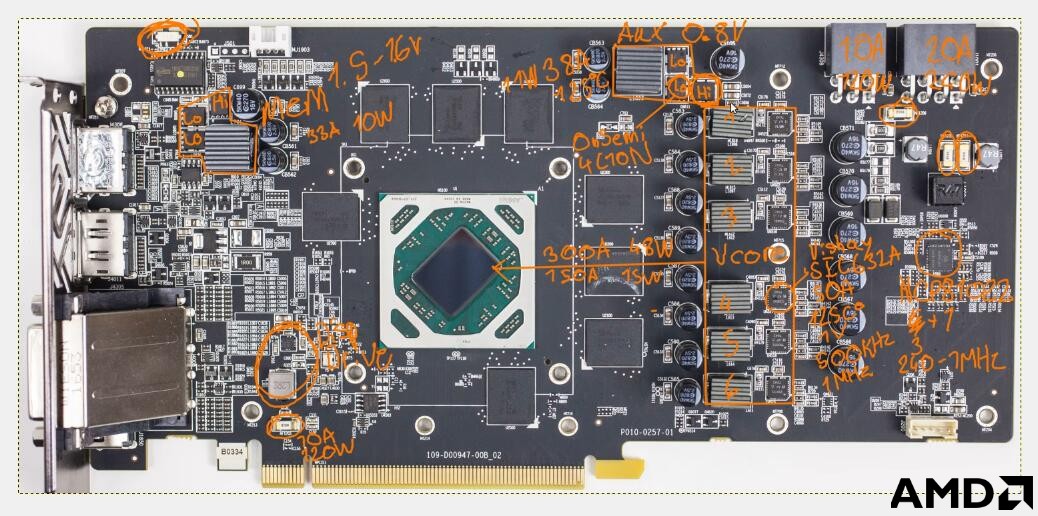

可以看到这次580补足了480超白金缺的那一相供电，PCB完全从头设计，虽然看上去差不多，但是实际上————一点也不一样（可以参考318的开箱贴）
首先VRM控制器，不同于RX480超白金，这次并没有使用IR3567B（6+1相PWM），而是使用更低成本的NCP81022（4+1相）。但是实际上我们有6组mosfet，81022并不能真正提供6相输出，那么我们熟悉的倍相就被使用了。



借用一张图
实际上供电多寡不单纯只受到供电相数多寡决定，还与VRM开关频率有关。从图上来看，更多的相数意味着更平滑的输出波形（更多锯齿），而更高的开关频率能带来更短的切换时间（图上来看就是斜线更短）。

RX480超白金使用的IR3553 DrMos的频率为500Khz，总计5相。而RX580超白金使用的是更好的SIC632A，频率为500Khz，总计3相。换句话说，虽然580供电phase少了，但是凭借相同高的频率，更多更优质的mosfet基本达到了先前的水平。
倍相有听说过的人可能会非常嗤之以鼻，觉得被骗。不过对于厂家来说，这是一种划算的做法，可以用更少的成本接近更高的供电水准。再举个例子，市面上很多Hi-End主板都宣称有12相，甚至更高的有24相。实际上现在最顶级的PWM控制器好像也只能控制8相，所以说这些主板不是并联的就是倍相的。

PWM的部分说完了，下面该讲供电最核心的Mosfet了

480超白金就独树一帜的使用了IR3553 DrMos，所谓DrMos是将Driver IC，Low side, High side 全部集成在一个芯片中，供电效率很高。IR3553的供电能力是125摄氏度供应40A电流，并且供电能力受温度影响很小，保证了高温高负载时的稳定性（去年EXGA的GXX1080供电问题就是因为VRM供电散热设计不佳，不过那个mos在100度就受不了了）。
这次RX580用上了更高规格的632A芯片，125度的供电能力提升到50A，那么一共是6相供电，总计供电能力达到300A，足以应付300W以上的供电能力，货真价实的超额设计。

剩余的部分，亮点就不多了。显存供电和Aux供电都非常平庸，一上两下都是4C10，而且没有散热设计都是裸露的。所以超显存可能要多考虑下显存供电的温度。
和480一样，580依然有两个物理BIOS，一键切换方便作死。
散热器部分加大了鳍片实际受风面积（密度增加+面积增加），多加一条热管，所以现在是4个6mm热管了，风扇噪音无从得知，手里没卡，不过按照480的经验，这风扇2000rpm可是够吵的。
我自己还是希望580超白金的散热面积更大一点，因为看上去那个冷排真的不大。

简而言之，这次RX580超白金在GPU核心部分的用料是经过深思熟虑了的，既考虑到了成本因素，有兼顾了电气性能的提高，可以说这块PCB是机智的结晶，设计师很有头脑。
PS：听说ROG Strix供电非常恐怖，联合输出360A，极限超频就这个卡没跑了


--------------------------------------XFX RX580 8G Crimson/GTR/黑狼进化------------------------------------------------------

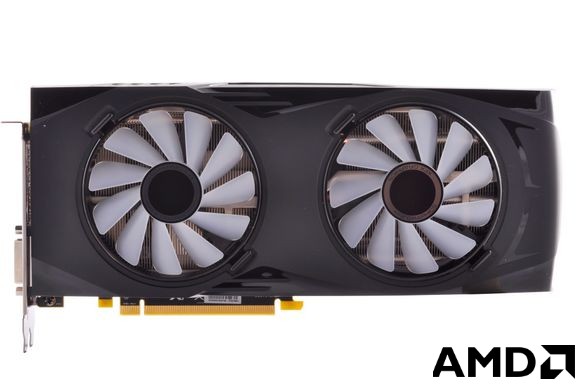

接下来带来这款XFX景钛的RX580 Crimson，中文叫法是深红的PCB Breakdown。

深红貌似和黑狼进化（GTR）是一个PCB，差别仅在风扇，所以这俩我就认为是一个PCB了，如果不一样可以本楼告知，最好有清晰PCB图给我，谢。

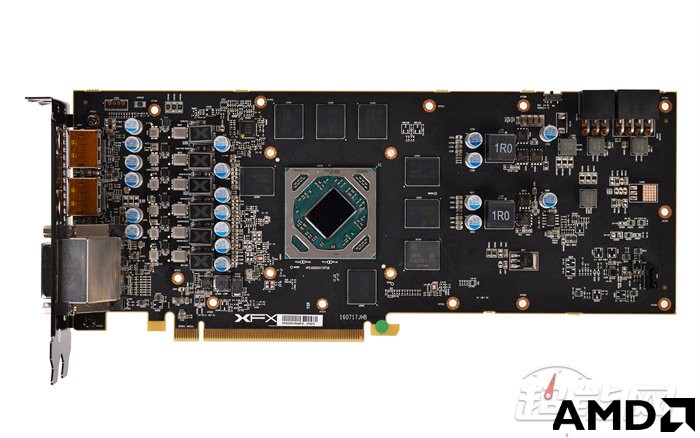

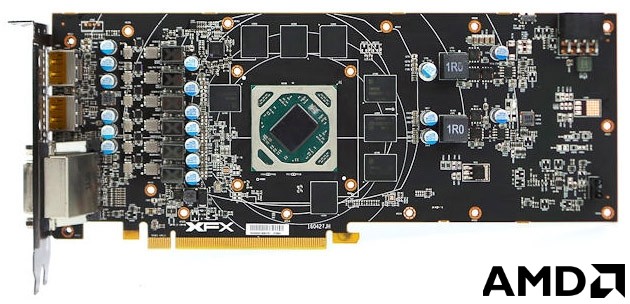

下面是大家来找茬环节，上面是RX580深红，下面是RX480深红/黑狼进化



图片看的可能不是很清楚，但是这两个PCB差异真的可以忽略不计。当然了，非常明显的是12V供电接口那里580多了6pin，+12v可以总计提供约30A供电能力了。萌新们肯定觉得这供电都加了接口了肯定是强了。

喵喵喵？你确定？



好了不废话了，RX580深红/黑狼进化在VRM与电感的部分与RX480黑狼进化使用了一模一样的供电料件，MOS上下桥都是IRF6811+IRF6894的组合。
是不是有人觉得没有提升就是坑？那我只想说你确实很好骗。


首先，这套Mos方案上一次应用在AMD公版的显卡是R9 290X。我觉得明白人不用往下看了


我们来看看XFX给出的供电组合是何方神圣。
我找来了 Infineon的datasheet。厂家给的datasheet参数是非常多的，每一个都分析是不太可能的，而且老夫才疏学浅也不见得都能理解。所以我们只看一个参数或者只看一张图就可以了，那就是Drain最大电流 vs 外壳温度的曲线。需要更详细资料的人我想自己会去找到datasheet的。

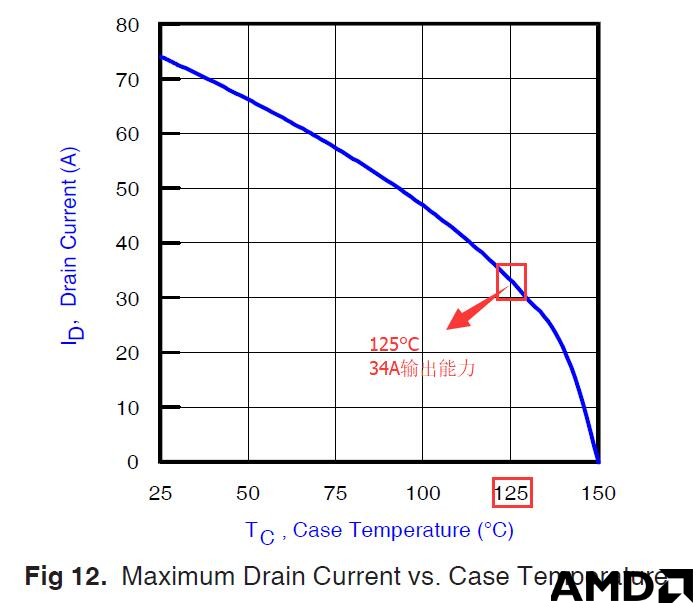

首先是IRF6811的数据，它被用来作为上桥使用，可以看到125度输出能力为34A。由于曲线很陡，所以它对于温度是十分敏感的。再加上这颗chip非常小，自身产热也不小，没有好的散热条件会使其性能受到很大影响。有对比才有区别，我找来了IR3553的datagram。


据说6811在工作时经常容易接近100度甚至超过100度，这个我就无从得知了。不过XFX也不

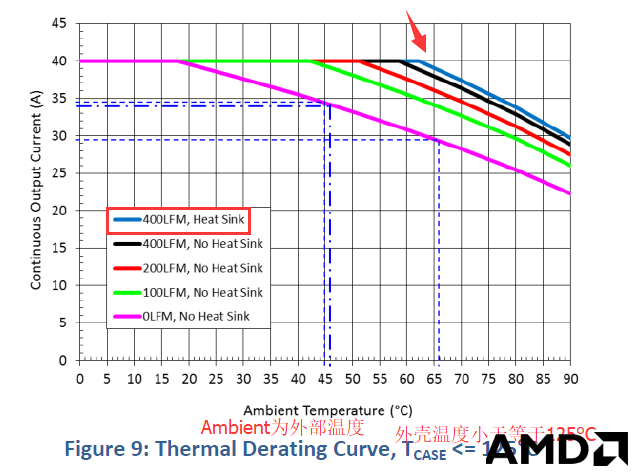

从图片可以看出，IR3553在有散热器的条件下（400LFM），mos外壳温度控制在125度以内，在环境温度超过60度的苛刻条件下依然可以输出40A电流。当然IR3553并不是最强的，它还有两个大哥3551,3550分别可以输出50A和60A，当然价格也贵。

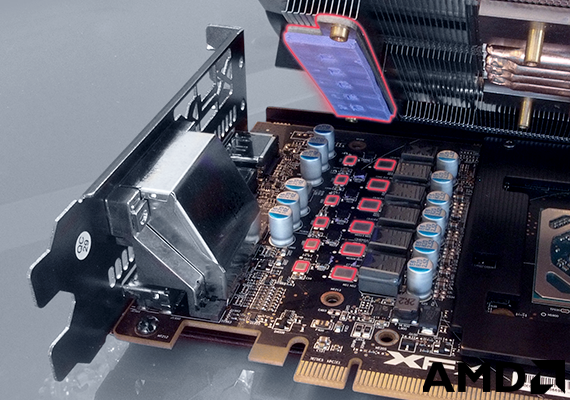

据说6811在工作时经常容易接近100度甚至超过100度，这个我就无从得知了。不过XFX也不傻，黑狼进化给了mos超级大的heatsink。




再加上6811自己是铜盖的，力求最佳导热速度，温度这个事，问问手里有480黑狼进化的人吧。
————————————————————————————————————————————————
好了，上桥的情况基本就这样了，你只要知道125度@ 34A电流就可以了。
下面是下桥的数据，这也是我以及某爱猫人士觉得最恐怖的，同时也是我觉得最惋惜的。

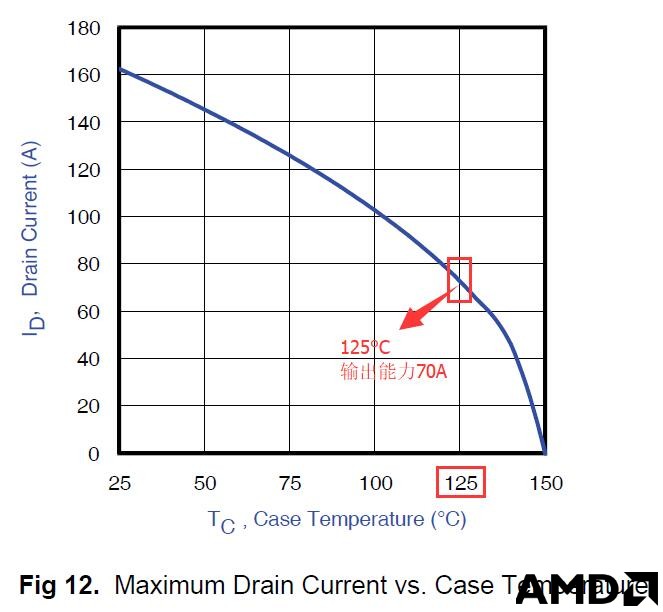

这就是IR6894在125度工作温度下的输出能力，虽然这东西和6811一样很容易受到温度的影响，但是没办法，它的余量实在太大所以有很大的空间可以给它挥霍。6894这个mos最早是出现在Radeon公版旗舰卡上面的，比如R9 290X公版使用的正是XFX的这套6811+6894的组合，一模一样。可见这个方案还是很成熟的，对于250W的功率是绰绰有余。不过，对于这套组合，压力更大的是6811，对于超频来讲，核心电压的升高会给供电很大压力，再加上使尽浑身解数提升供电限制，那么最先跪掉的就是6811了。而对于GPU核心来说，就算是超极限，也不要超过1.4V，否则核心不跪供电先炸。


下桥供电水准非常高，但XFX或许出于成本并没有选择相同水准的上桥mos，一定程度上脱了整体供电效能的后退。这一套mos+IR3567B的组合工作在500Khz，和480保持一致。

veehiro

上桥MosFET承担是的外部输入电流，一般来说是12V电压，因此在同样功率的前提下，上桥MosFET导通承担的电流更低，所需要的规模自然可以低一些；而下桥MosFET承担的是CPU或GPU的工作电压，一般来说仅在1V左右，因此在相同功率的环境下，其承担的电流是上桥MosFET的10倍， 导通的时间更长，所需要的规模自然更高了。XFX这个PCB在RX480卡里面基本上是最好的，沿用到580也完全满足需求，供电部分的温度压得非常好。蓝宝石480白金的供电散热在我看来是设计出了问题，供电部分温度可以到99度，所以在580进行散热器大改，温度也压下来了，跟XFX580深红差不多，最高都在70多度。

冰崶318

太深奥了

冶天

冰崶318 发表于 2017-5-1 21:21
太深奥了

就是供电元件工作赫兹温度散热等状态.对于超频或者高频非公加强的用户有参考价值,电器性能高价格不会低.没那么讲究可以不玩榨干极限.都可以查到(只不过很少去查),实际普通用户意义不大.余量大芯片反而安全耐用.不过这类需要更好的散热传递和风量驱逐高温.

冰崶318

冶天 发表于 2017-5-1 21:32
就是供电元件工作赫兹温度散热等状态.对于超频或者高频非公加强的用户有参考价值,电器性能高价格不会低. ...

我还是乖乖继续用超白金

CHNhi

看起来好像 蓝宝石 的 设计余量更大些。。。
xfx的 要是散热跟得上，表现好像会更好。。。

HudenJear

玩家玩家比不上比不上

Freedom

玩家玩家

子慕水潇

580功耗是上去了不少
