显卡跟存储合一

z23wen

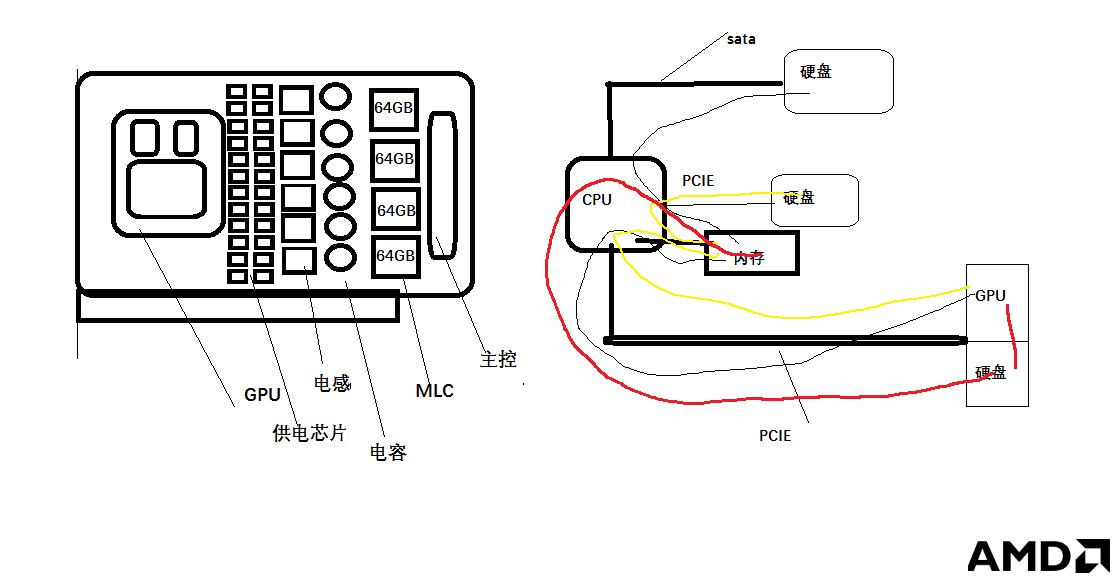

曾经看过一篇新闻，不知道是哪家厂商要把存储芯片集成到显卡上。当然对于显卡来说，如果显卡能够直接从硬盘中直接读取数据到显存,下面列下数据的步骤：
1，SATA/PCIE,如果显卡需要数据，查询显存，然后查询内存，再读取硬盘，这个步骤的延迟应该比较大；
2, 合一，如果显卡需要数据，查询显存，然后直接读取硬盘，CPU需要数据，查询缓存，再查询内存，最后读取硬盘；
大家来看看，到底利大于弊，还是弊大于利？

冶天

http://news.mydrivers.com/1/492/492850.htm 设计用的 加快某些文件 降低延迟 需要CPU GPU I/O配合 应该是给未来HPC APU等高性能储备的技术 独显可能交换还是滞后高效的SOC 如果是源文件 三角形 几何 纹理 贴图共享 可以直接使用 使用SSD多线程特性 但性能不高 又需要大显存和HBCC进行交换和队列 NCU等 很复杂的设计分工调度 但有条件设计的只有小A一家

Freedom

显卡自带硬盘  好想法

CHNhi

可以的，这个想法很6

z23wen

看了下，好像是那么回事，看来主要看用途，再决定以哪个为中心。

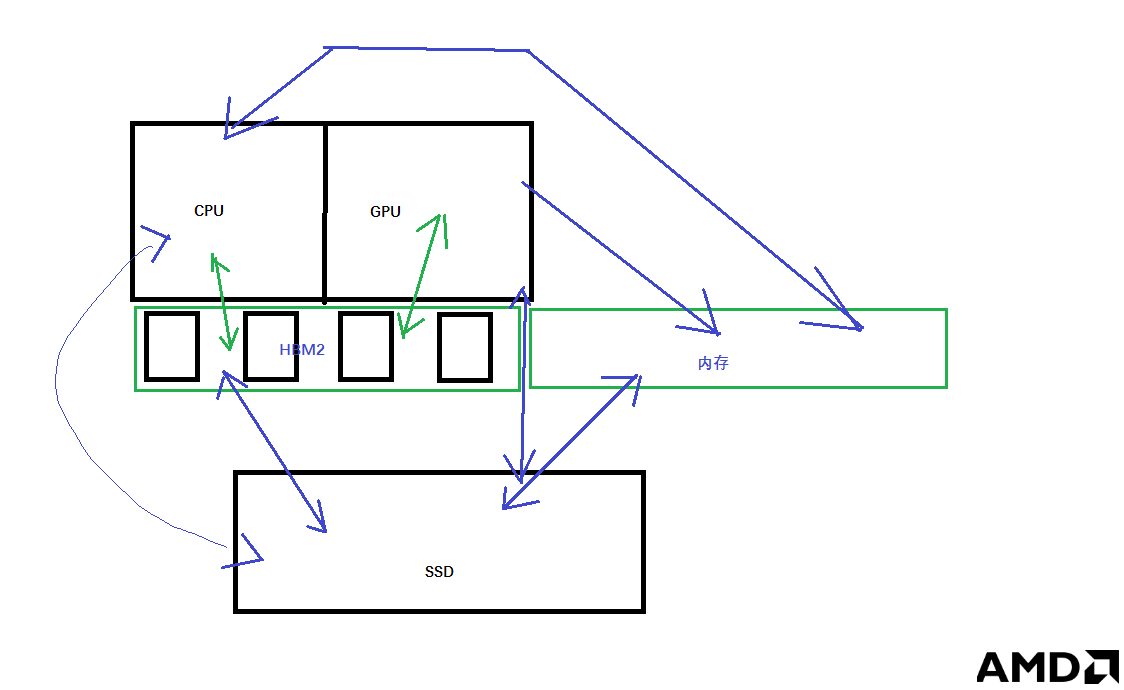

就现在来讲，大部分还是以CPU为中心，哪怕是游戏，都没办法摆脱CPU。如果有那么一个玩意，AMD的APU如果完全采用支持HSA统一寻址，这个思路很超前，除了游戏主机的定制系统，都还没有支持到这个程度。我画了个差不多的框架，供大家看看

z23wen

我这个框架，主要是HBM2作为内存主体，另外如果内存不足的话，再插上几条内存作为扩展。

也就是说，HBM2和扩展的内存是作为一个整体，就好比2条内存条一样，HBM2可以从SSD预读取部分数据，扩展内存也会自动从SSD预读取部分数据。而不是HBM2从扩展内存中预读取数据。
而无论CPU还是GPU，需要数据，首先都是从HBM2和扩展内存中读取数据，这个思路，参考了NV的显卡，就是说内存的带宽跟HBM2的带宽是不对等的，而NV的是192位显存，做到了4GB的显存，很明显也是不对等的。

注意了内存是扩展，相当于NV显卡的1GB显存一样。

冶天

我记得小R说过 基板衬底做不大 成本太高 良品率不够

z23wen

并不是内存颗粒也王上面贴，内存条还是单独的插内存条。
APU的规模也不可能太高，除非AMD上次公布的4096SP的超级APU ，TDP 达到200-300W的那种 ，这种应该用也超算的，不过这种规模可能会达到600平方毫米以上。

HudenJear

看过新闻的路过

z23wen

这也不是新闻,

z23wen

这也不是新闻,

冰崶318

有想法
