去年的一代神卡RX470D终于把颓势的AMD推上了一个巅峰,各大网友友纷纷表示相当超值,然而他们可能没想到的是,在时隔半年之后,二手的RX470D居然有可能原价被收购。

如果还不了解“挖矿”在这个月的疯狂行市的话,那你就OUT了。全新的RX570、RX580现在已经一卡难求,甚至售价高达2899直逼GTX1070,二手价格更是水涨船高,联动着同价位N卡也断货涨价,不得不说如果是要在这个时候配一台中高端配置的游戏电脑还真的十分的困难。

不过好在千元左右的,GTX1050TI GTX1050以及今天的主角RX560价格保持稳定,如果等不到“矿难”的话,或者游戏需求并不很高的话,此时此刻倒不如看看千元卡。

非常有幸能参与这次迪兰RX 560 4G X-Serial战神版的体验活动,接下来,就由我为各位展示迪兰RX 560 4G X-Serial战神版开箱拆解与体验。

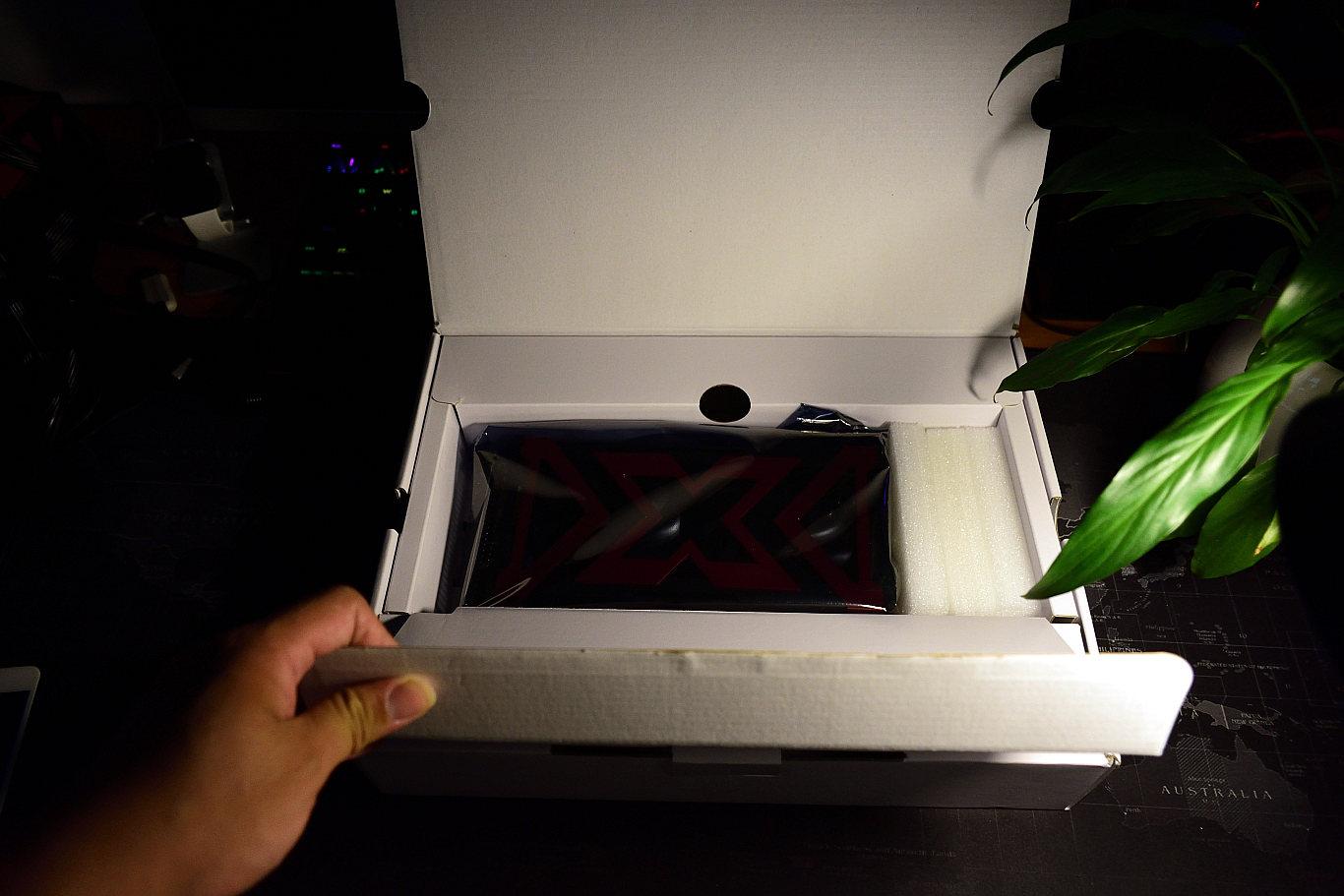

一、开箱

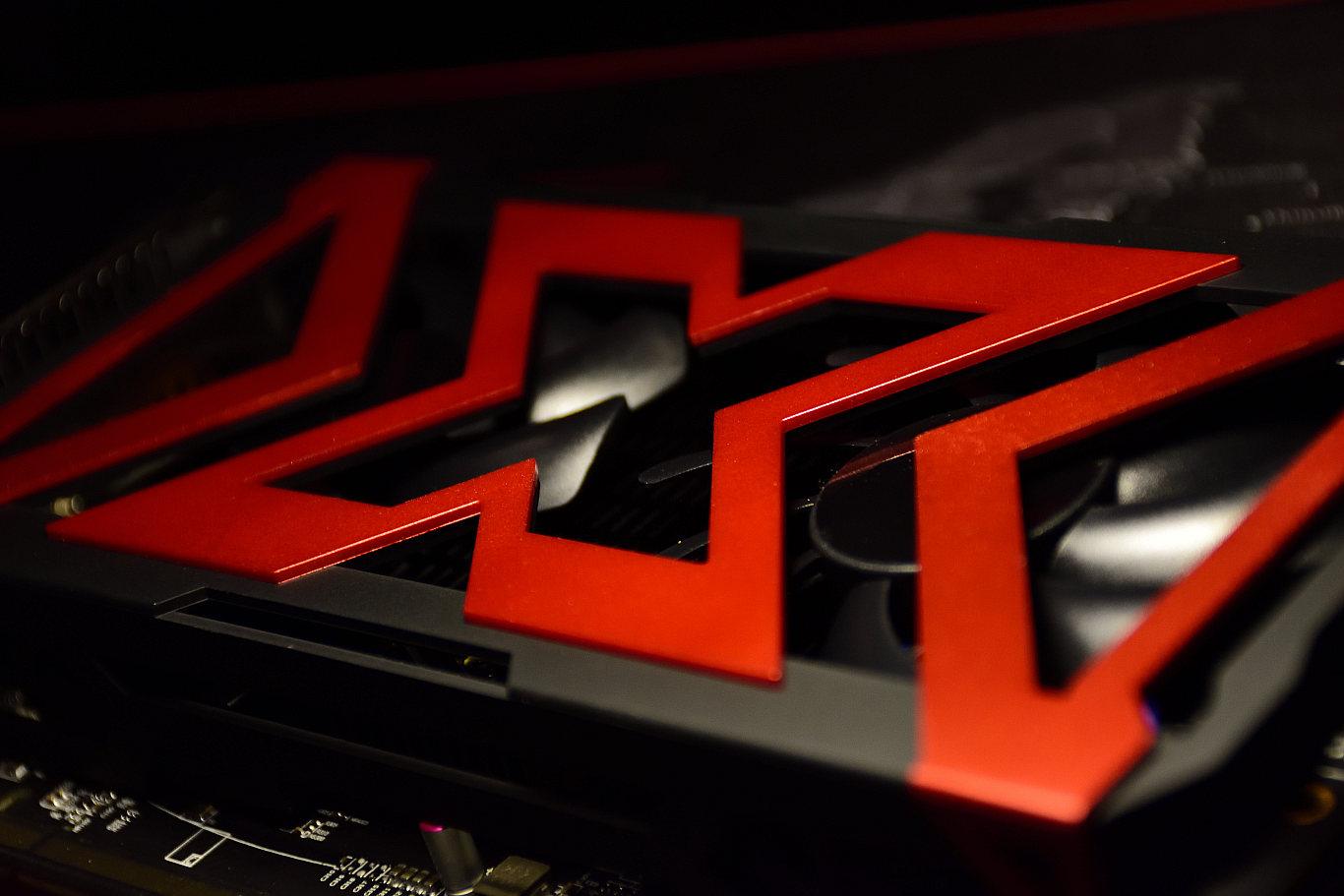

外观这东西见仁见智,不过我觉得迪兰这代的XS显卡,应该是属于北极星最具设计感的系列,我个人非常喜欢,但是外观这东西各有所好,所以,开箱展示部分就以图片为主,哦不对,下面进行的是纯图开箱。



































二、拆解

一款显卡造型好是一个方面,内部用料足也是相关着日常使用、超频性能、使用寿命等方面,其实你要我看电路板上的元器件、电路什么的,我还真是外行,但是我还是把这款RX560显卡拆开让大家看看,非常欢迎大神们来评论这块显卡的内部用料到底如何。因为外行,下面的内容,主动权依然交还给观众,我纯图,你们随意。






















三、上机测试

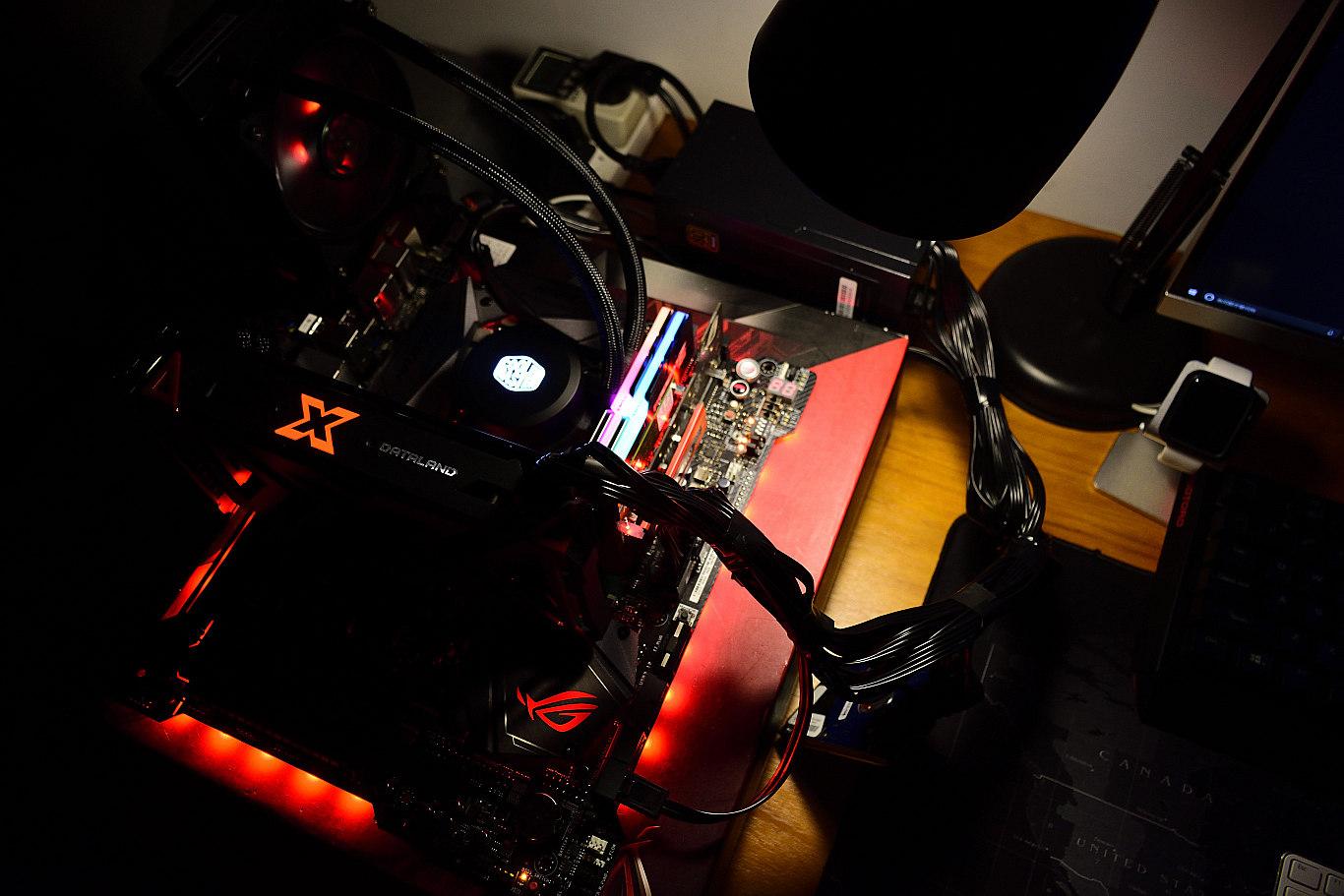

喜闻乐见的测试马上开始,这里先介绍一下我使用的测试平台,主板是华硕的M9A,CPU是7700K。为什么不选择锐龙平台呢?因为我的M9A正好在做超频和性能的测试,所以就顺便一起进行了。





下图是本次测试的详细配置和测试项目。


鲁大师的配置截图:


7700K 5.0GHz的CPUZ参数


言归正传,本次进行测试,我就不再像之前测试那样把所有的参数和数据全部一股脑的贴上来,有些朋友说看起来比较乱,还是喜欢看表格一点,所以我这里就只做汇总集中展示,如果要测试数据的可以联系我,我单独发原始的测试数据给各位进行分析。

下面两张图分别是RX560XS战神默频的GPUZ截图,另外一张是RX560XS战神 GPU OC 8%,显存提频至2000MHz的GPUZ参数截图。为什么是OC到8%呢?这是因为我手上的这块RX560XS战神在没有任何辅助散热措施下能够OX的最高频率,这里值得注意的是,这块RX560XS战神其功率限制可以提升75%,默认频率和OC时我都提升到了最大功率。


下面就为各位展示RX560XS战神在默认和超频下的分数对比,我们可以看到超频8%,虽然有些应用或者游戏提升大,有些应用或者游戏提提升小,但是整体平均下来基本上和频率提升的幅度相当。另外从单方面成绩来看,RX560XS战神在1920*1080的分辨率上无论是单机还是网游在比较高的特效下都能达到较流畅的体验。图中的流畅率是我自创的参数概念,其表达的是低于16.67ms生成的帧的总数与总帧数的比值,比实时帧率更能有效和准确的量化游戏体验。


四,与上代显卡的对比测试

之前我上手过一块来自蓝宝石的RX460超白金OC,这款显卡与一般的RX460不同,它拥有1024个流处理器的完整核心,和RX460中最高的频率,号称是最强的RX460。所以这次我翻出之前这款显卡在我类似硬件环境下的跑分,来横向与RX560XS战神进行对比,看看这次更新换代后的提升幅度。




RX460超白金OC的GPUZ默频与超频前后的GPUZ参数对比。此处注意,我手上的RX460超白金OC的无辅助散热最大稳定频率是OC5%(1314MHz)低于RX560XS战神超频后的频率有100MHz之多。





通过对比可以看到RX560相比R460的性能是有提升的,但是幅度并不悬殊,并且RX460超频能够超越RX560,RX560超频可以超越超频后的RX460,他们俩大致是这个关系,因为RX460已经体产,所以在市面上能看到的全新卡越来越少,RX560必然会取而代之,RX560的售价并未提升,但是性能带了一定的提升,虽然幅度并不能从体验上带来本质的变化。

五,超频8%后的稳定度、温度与功耗。


如果不是极限超频,那么超频的意义必然是能更好的压榨硬件性能为应用服务,所以说,超频稳定性是超频后所需要注意的方面,在OC8%之后RX560XS展示通过3DMARK所提供的TimeSpy压力测试项目成绩达到了99.7%。烤机温度最高在85摄氏度左右,风扇转速三千多转,风扇噪音比较大,但是如果安置在机箱中,噪音应该会好很多。


鲁大师的稳定性测试非常轻松,核心温度没超过70%,但是风扇转速依然超过3000rpm


下面是Furmark进行烤机,在Furmark对OC 到 1419频率的 迪兰RX560XS战神的烤机中,其温度徘徊在85摄氏度的边缘,风扇转速高达3500转,噪音起飞,并且估计是温度墙的限制,GPU开始降频到1250-1300Mhz区间内。


在Furmark烤鸡期间,整机功率仅160-170w之间,可见RX560XS战神对电源功率的要求并不很高,只要不低于400W的正规名牌电源基本上是没有什么太多的压力。




OK,本期的对迪兰RX560XS战神的测试就到此结束,最后总结一下。

首先,从图片上,无论是上机还是陈设,RX560XS战神的外观在在显卡中都是非常有水平的,颜值足够高。从性价比为切入点来说,RX560插入1050与1050TI之间的空档的定位十分清晰,其实从跑分上来看,RX560XS战神似乎并不输1050TI,但是我相信游戏体验上还是有可以察觉的差别,性价比适中,价格定位合理,后期如果有促销活动的话,性价比提升更加推荐购买。这款显卡唯一的缺憾就是散热能力,虽然在超频后8%后依然可稳定运行,但这时风扇转速已经非常的高了,温度经常在75-85之间,噪音明显,估计和其散热器采用非铜底、热管散热的原因,我建议,使用这款显卡的朋友,可以尝试使用AMD的"chill"功能或者是开启帧率限制或者垂直同步来降低显卡负载以达到节能降温的目的。

最后非常感谢各位能看完这篇文章,非常期待与大家交流,欢迎留言批评指正。
