篇头语：

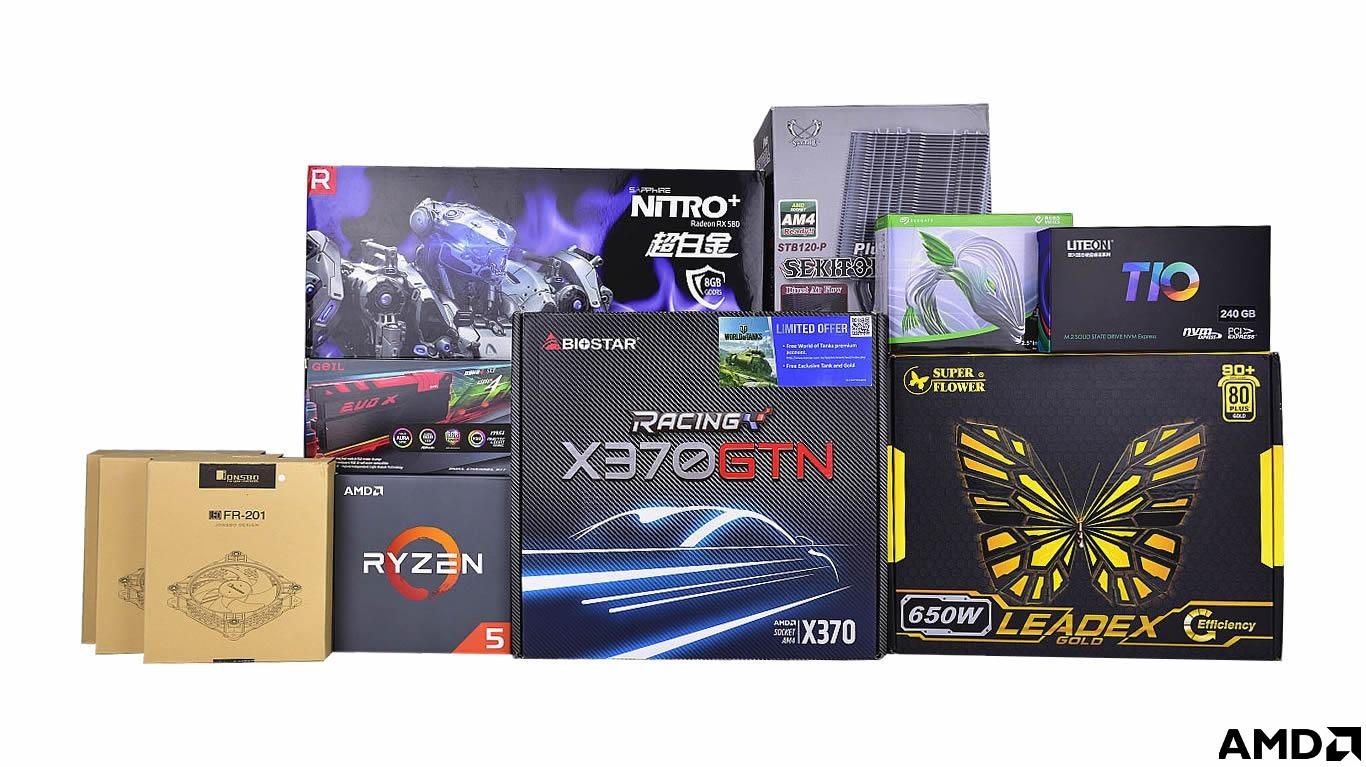

本片文章为再折腾的续集，如要了解前戏，各位可以先看一下我上一篇文章《当ITX遇上“锐龙”和“北极星”，最终是小钢炮还是小锅炉？》。在上篇文章中，我记录了自己用Ryzen 5 1600 与RX580尝试搭建锐龙小钢炮的全过程，整个装机过程还算顺利，但是在最终开机测试之后，我不得不用一些特殊的方法控制3A平台的“高能量”，以避免小钢炮变成小锅炉的悲剧……说句实话，我对上一次折腾所做的一些选择是非常后悔的，从文中相信各位也能体会到我的心情，所以这台机子装出来别说玩游戏，我连开机都没开过几次。
但毕竟是花了钱的东西，放着吃灰也不是回事，而且现在RX580居然都爆上3999的价格了，放着不用还真就暴殄“天物”……所以想既然是机箱或者显卡的锅，干脆换个机箱或者显卡回炉再造一番，看能否拯救这台锐龙小钢炮
PART 1：出乎意料的替换——AMD Ryzen 7 1700(特价￥2199-￥150优惠券-50E卡晒单奖 = ￥1999到手)
之前用的是Ryzen 5 1600，配合大镰刀STB120-PLUS散热以及乔思伯FR201风扇，受到机箱的影响，散热效能被限制，效果估计和原装散热的效果差不多，只是噪音也许要小一点。不过当时在乔思伯VR1的机箱中，看上去挺漂亮，日常应用游戏也是足够，性能方面不是我更换的重点。
说出来你们可能都不信，把ryzen 5 1600换成ryzen 7 1700最初始的原因是想要1700的原装风扇。当然这不可能是全部原因，不然直接去淘一个的原装散热就可以了，没必要买整套的。首先我提一下为什么不再沿用之前的STB120-Plus，而是如此迫切需求1700的原装散热，这是因为1700原装散热和我的后来重新选择的机箱更搭，至于机箱的型号这里我先卖个关子，各位慢慢往下看。
更重要的是我想为了备战X299或者X399以及VEGA的到来，决定只留下这台小钢炮用来码字写文或者是给老婆使用，打游戏做渲染什么的以后就用X299或者X399平台。综合最近来自JD的1700的特价活动，我稍微盘算了一下，其实可以做到不亏多少钱体验一把1700。
锐龙全系列无论是我自己的还是在朋友那我都体验过了，其实1700的性价比是最高的，毕竟2000元的CPU超一超可以媲美原价4000块现价3400的1800X，虽然说映泰这个ITX的板子给超频预留的空间非常有限，但是以我现在“入坑”的情况来看，等其他ITX主板上市之后，我看情况应该会换掉这块X370GTN的。
P.S. 硬件真的就是够用就好，不用追求高配置或者高性价比，选择适合自己的才最重要，想好需求，2000块钱能解决的可以为了品质花3000，但一定不要为了更高的所谓的性价比4000。当然如果你喜欢又有精力和时间去折腾，去追求更高的性能，并且又承受出错和花冤枉钱的能力，就另当别论了，毕竟萝卜青菜各有所爱。

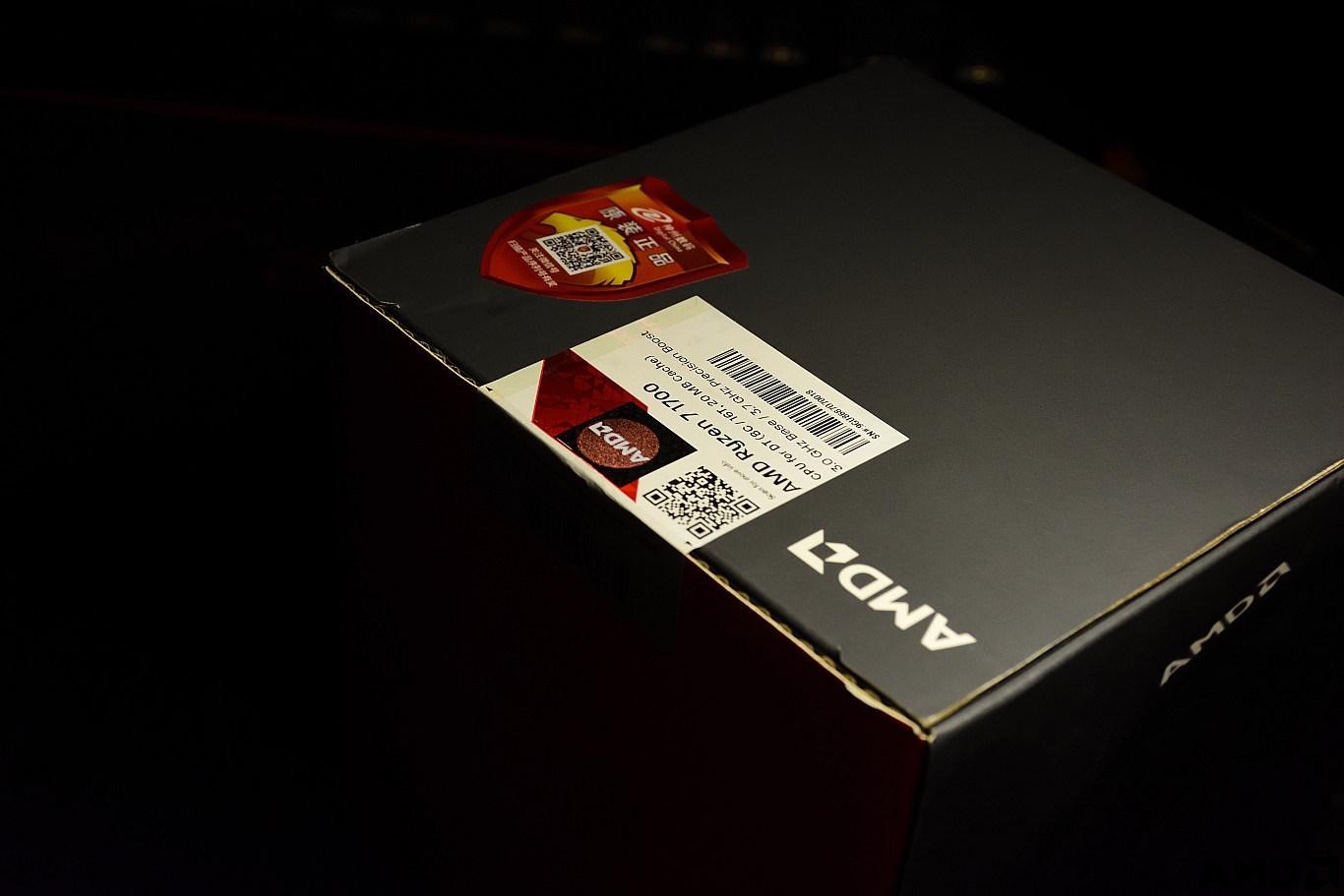

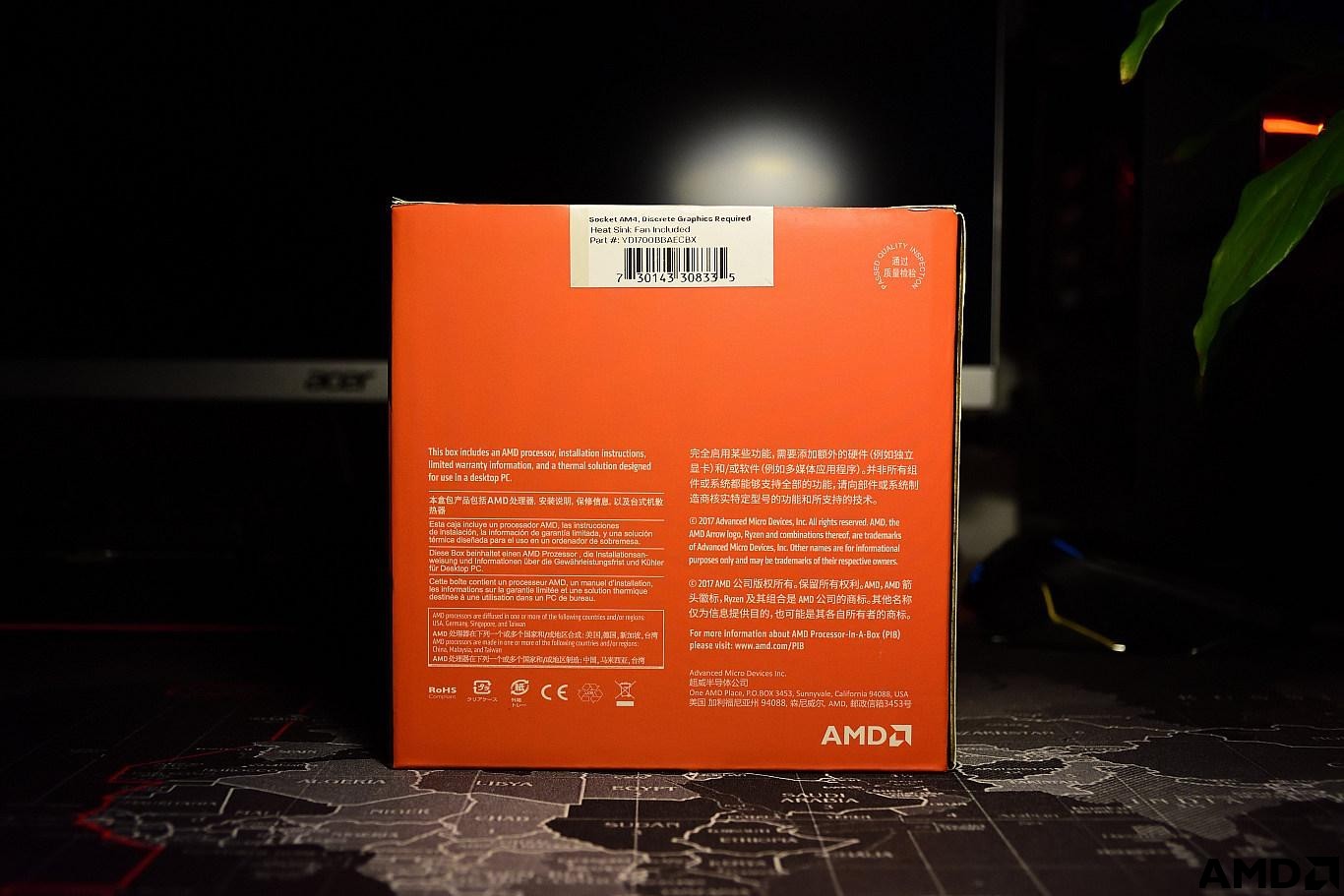

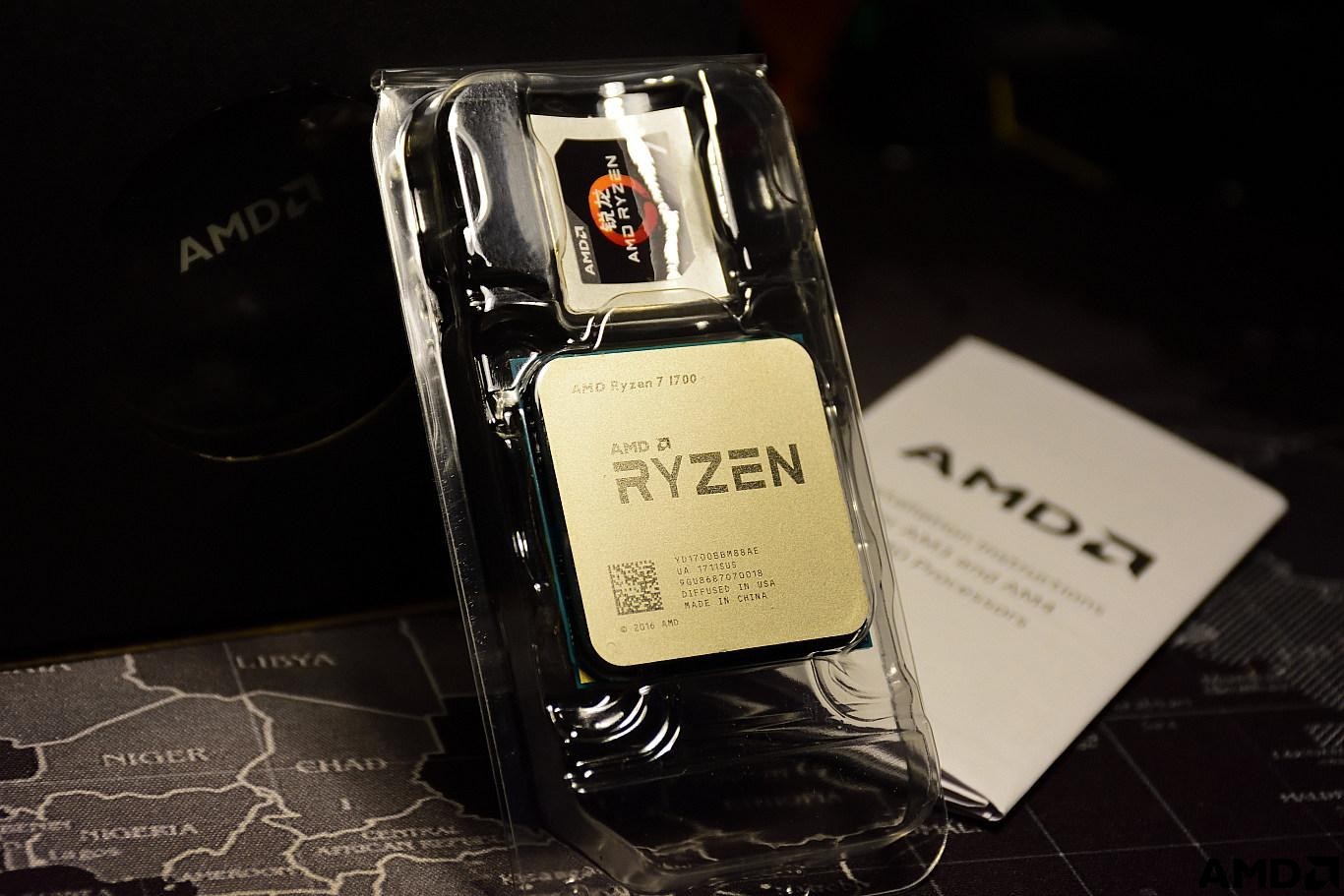

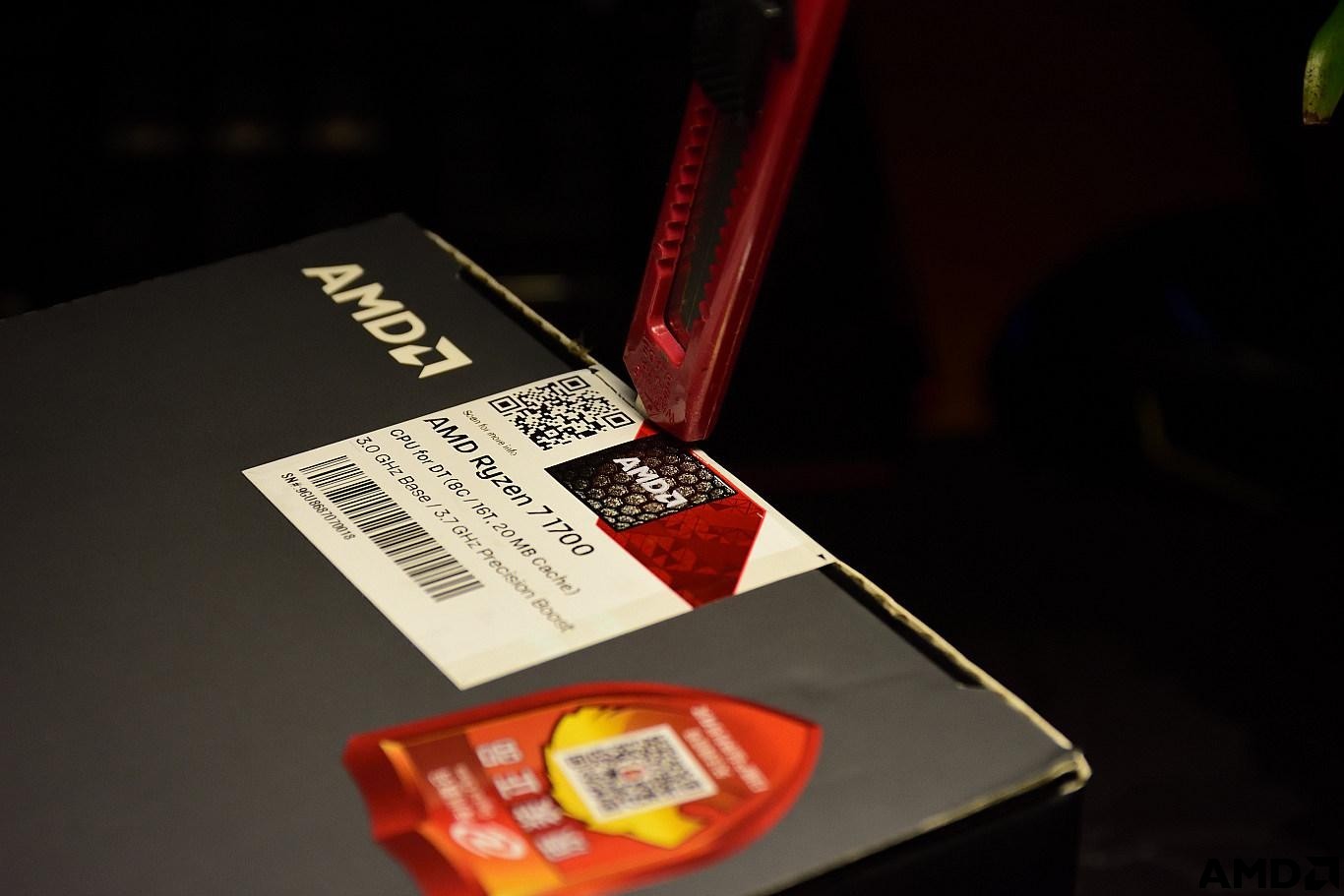

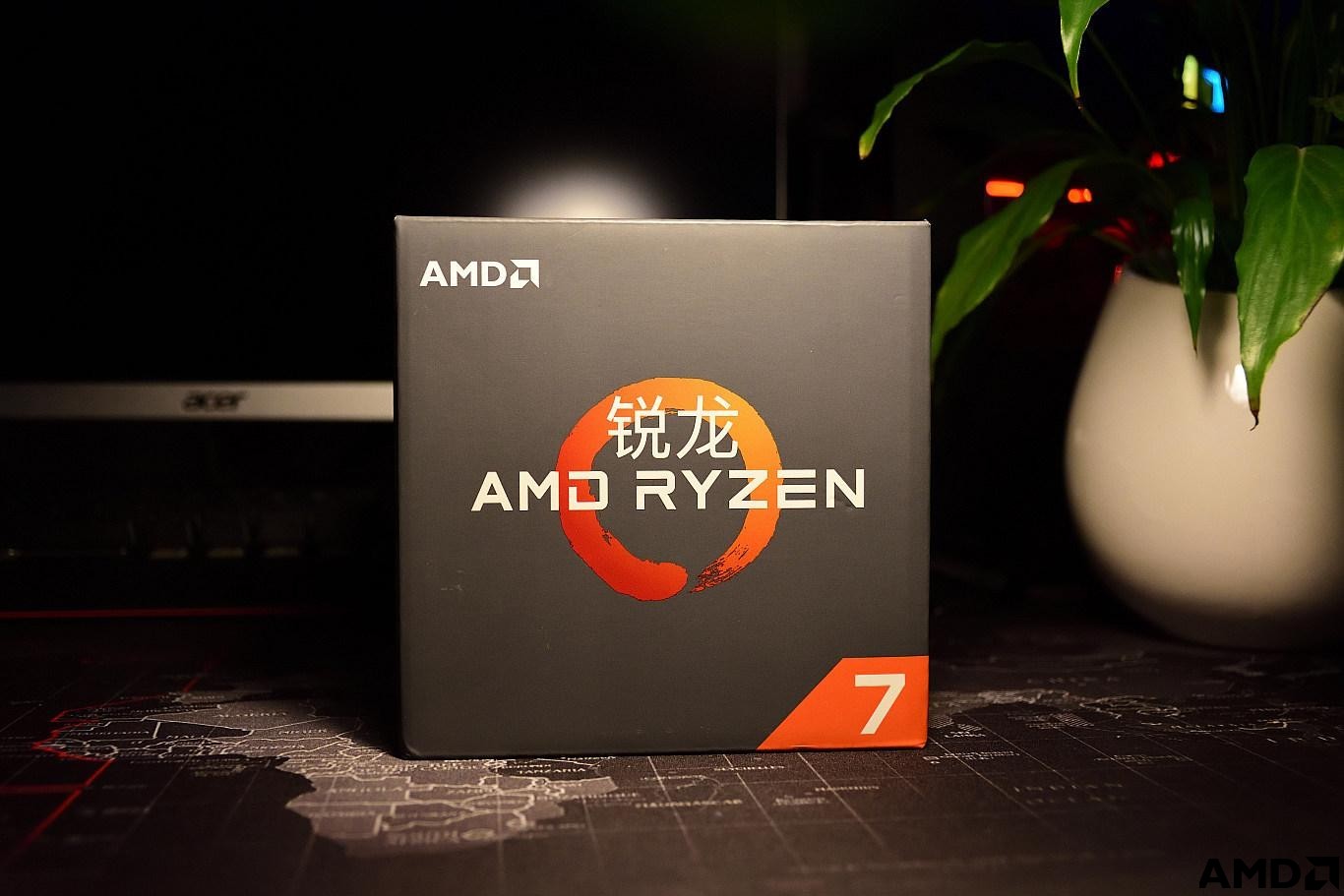

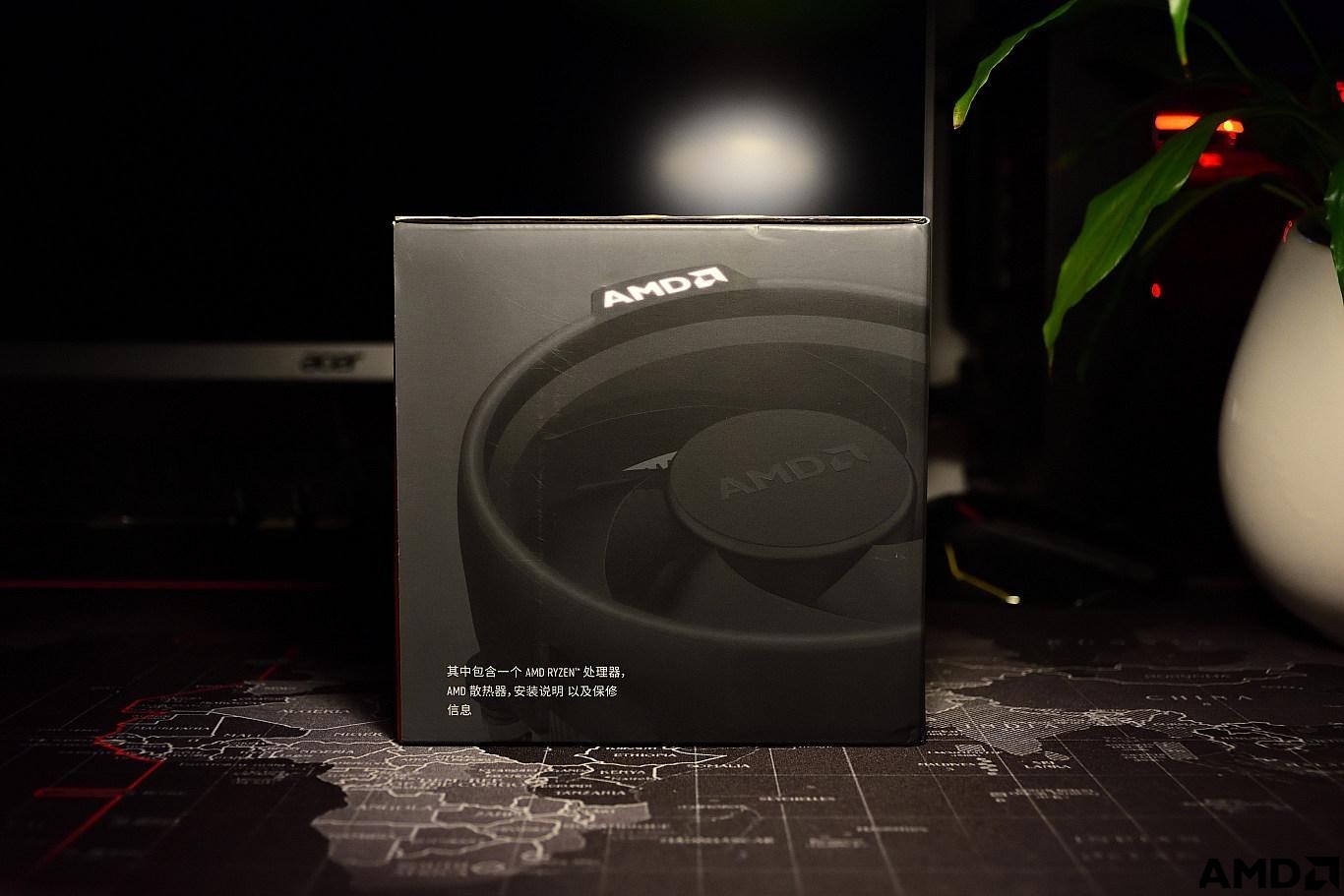

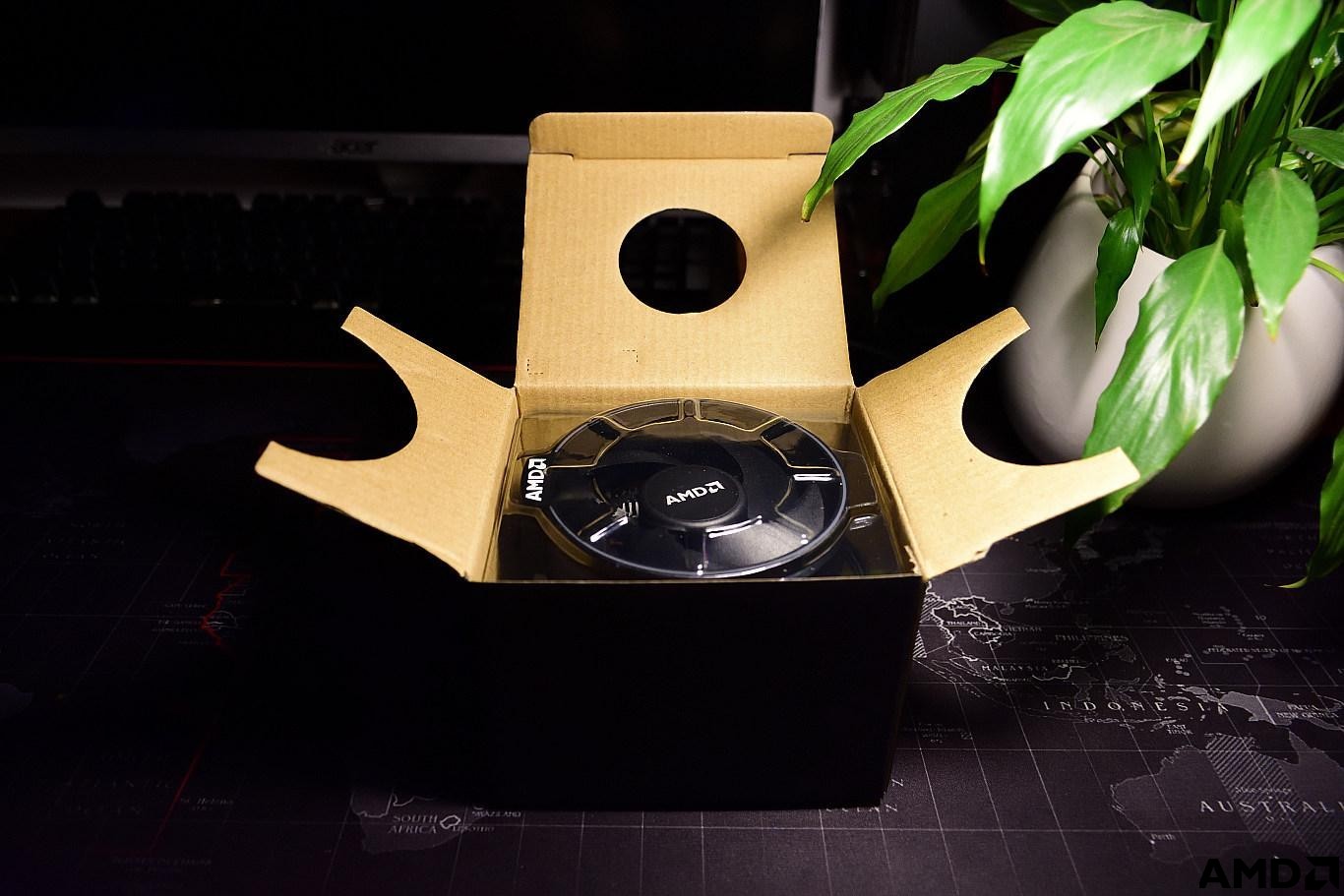

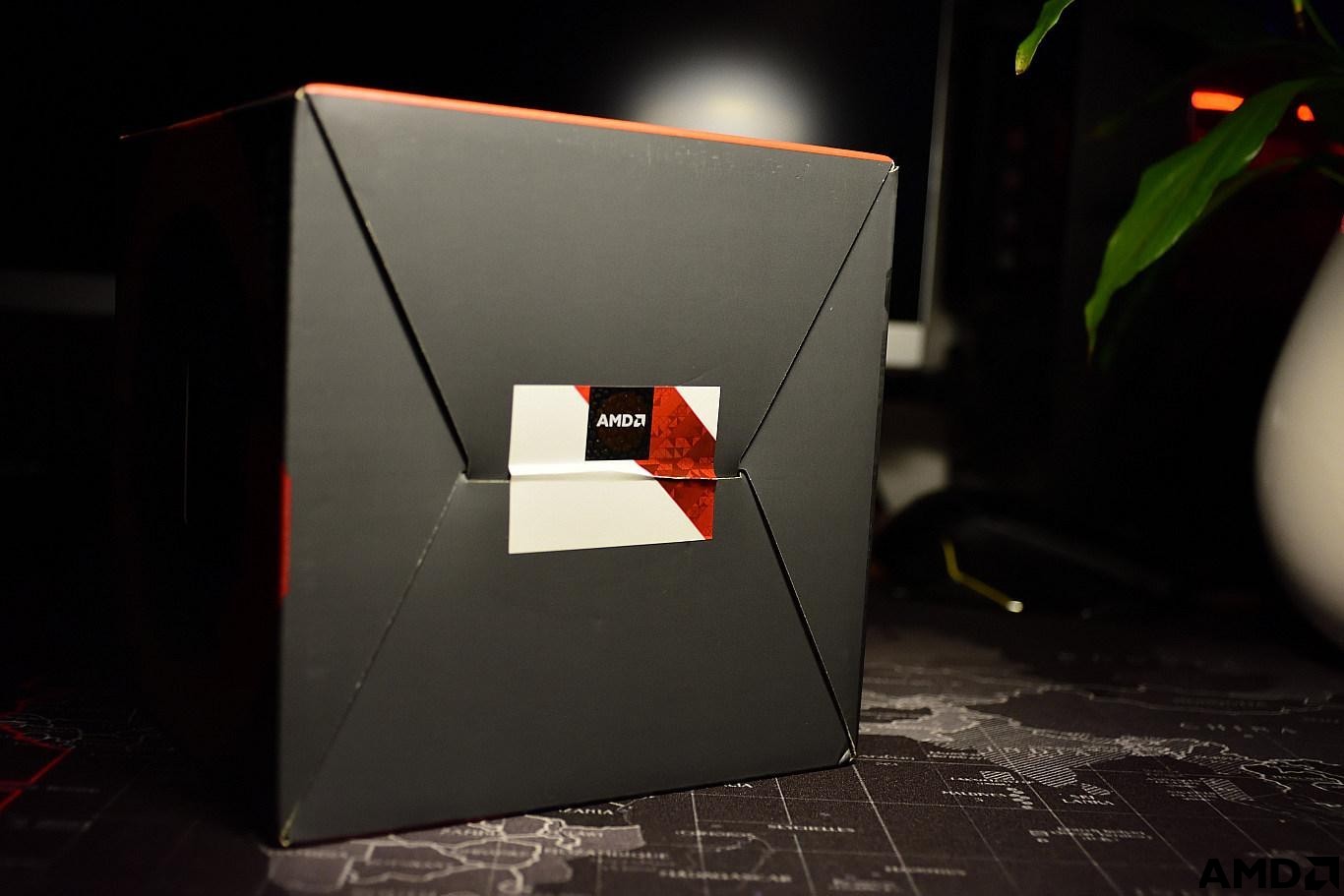

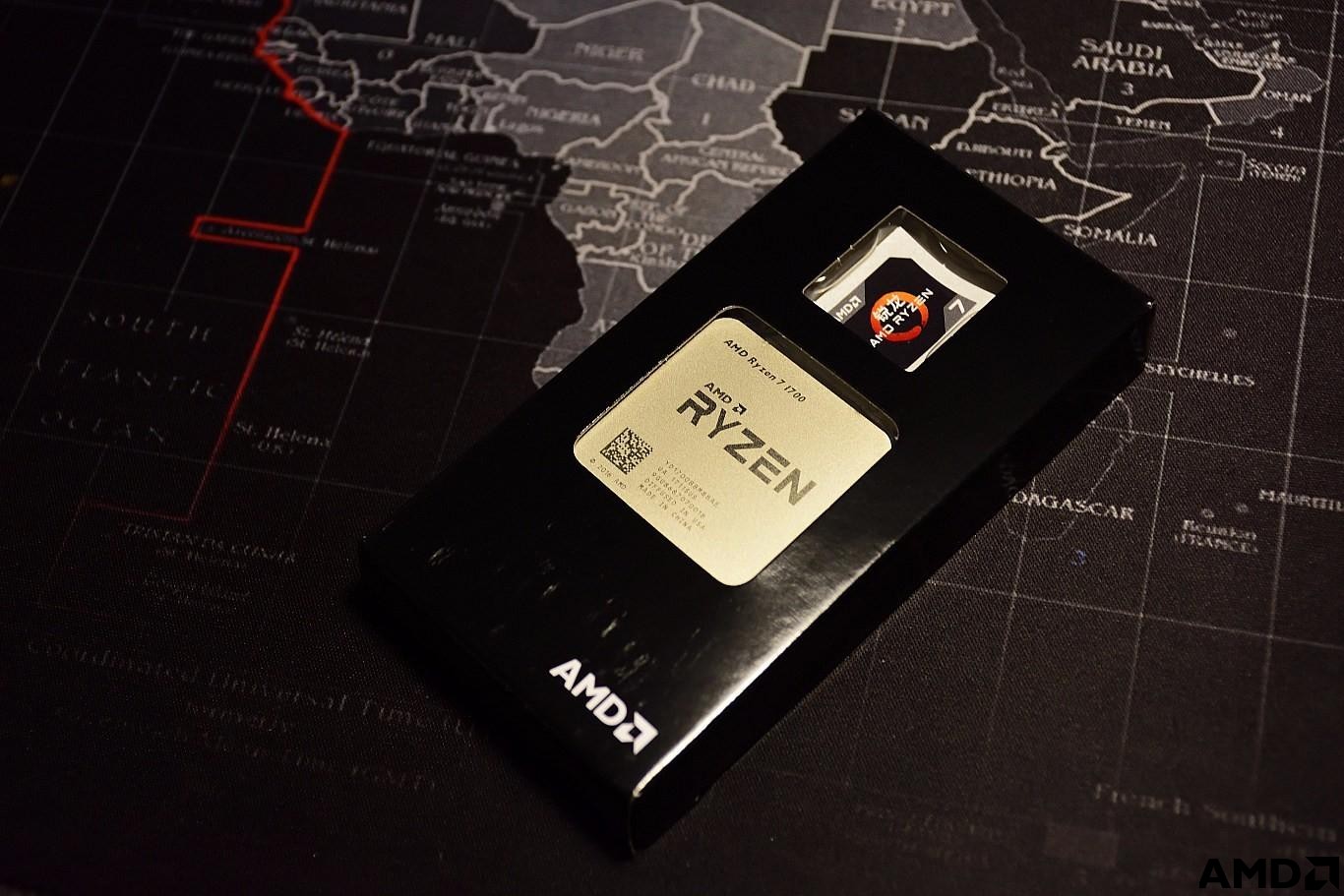

下面就给各位开箱展示这款来自AMD的RYZEN 7 1700。

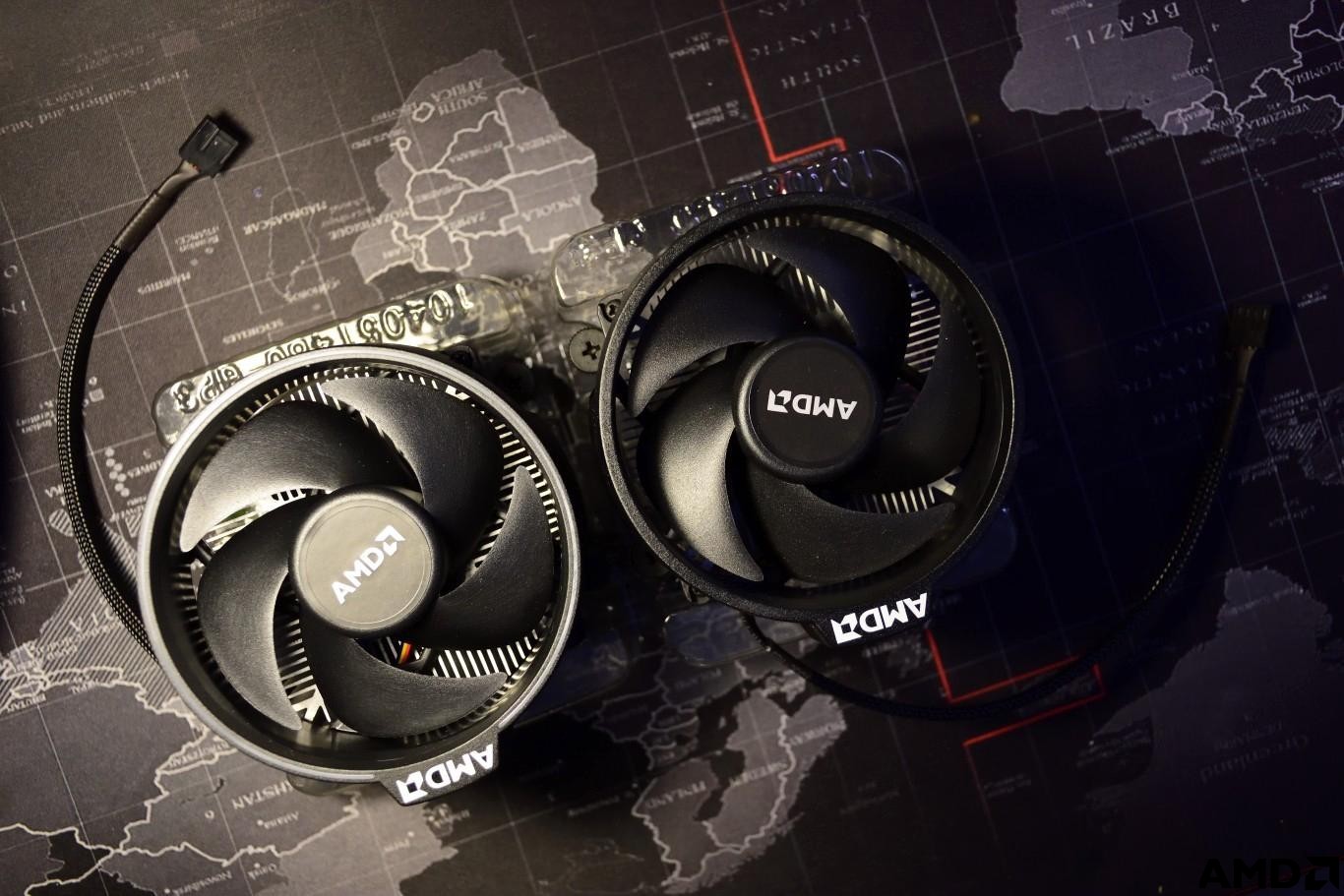

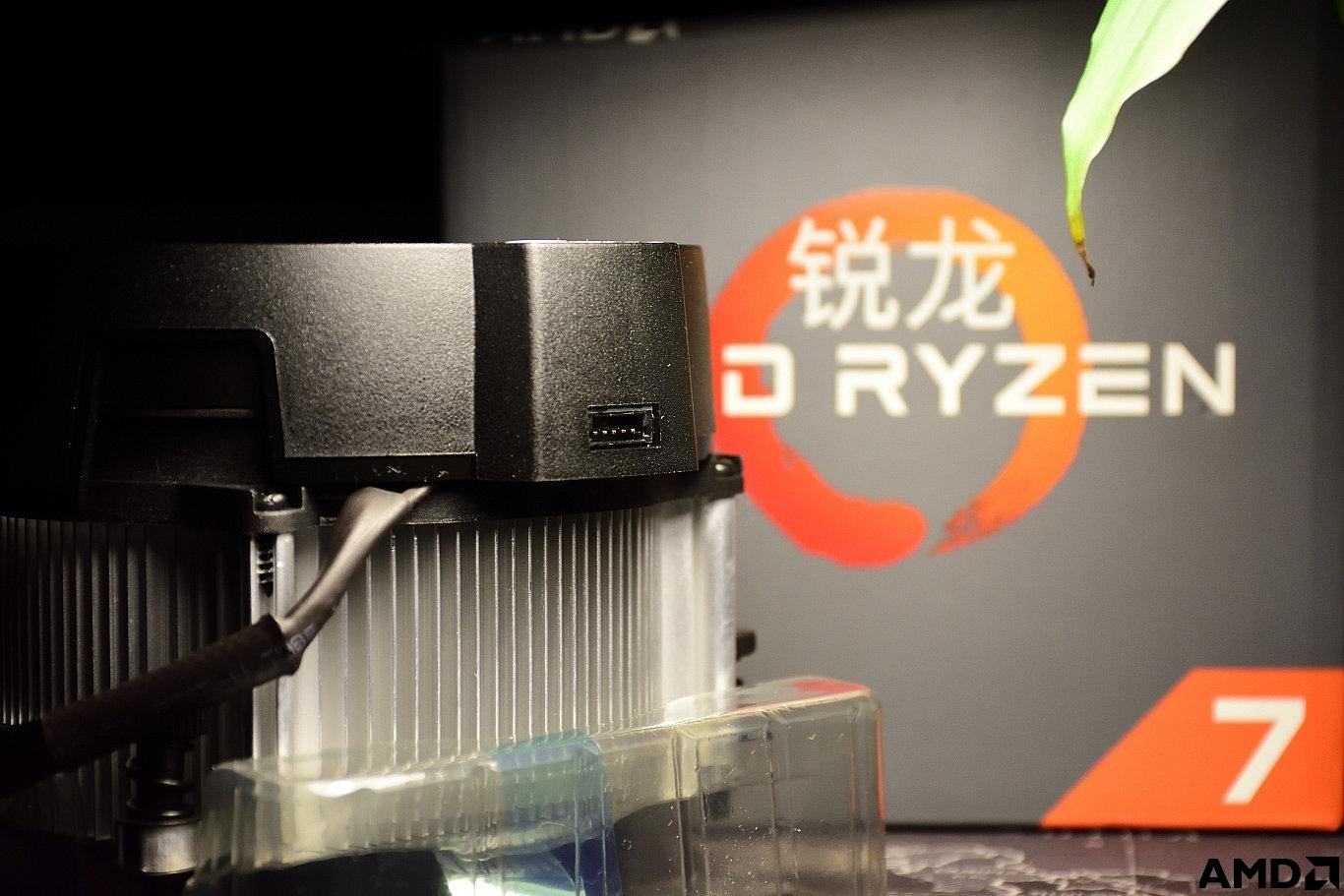

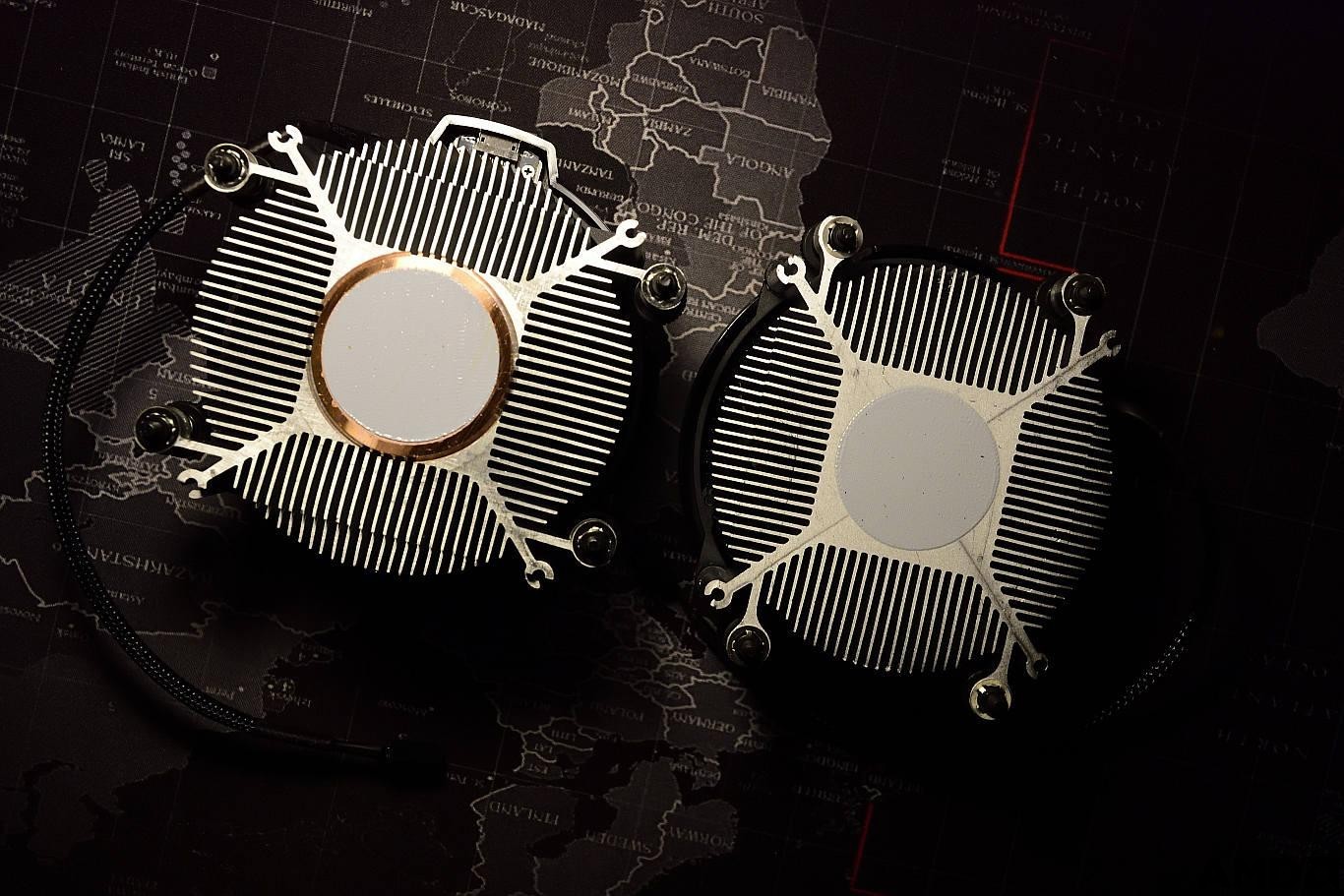

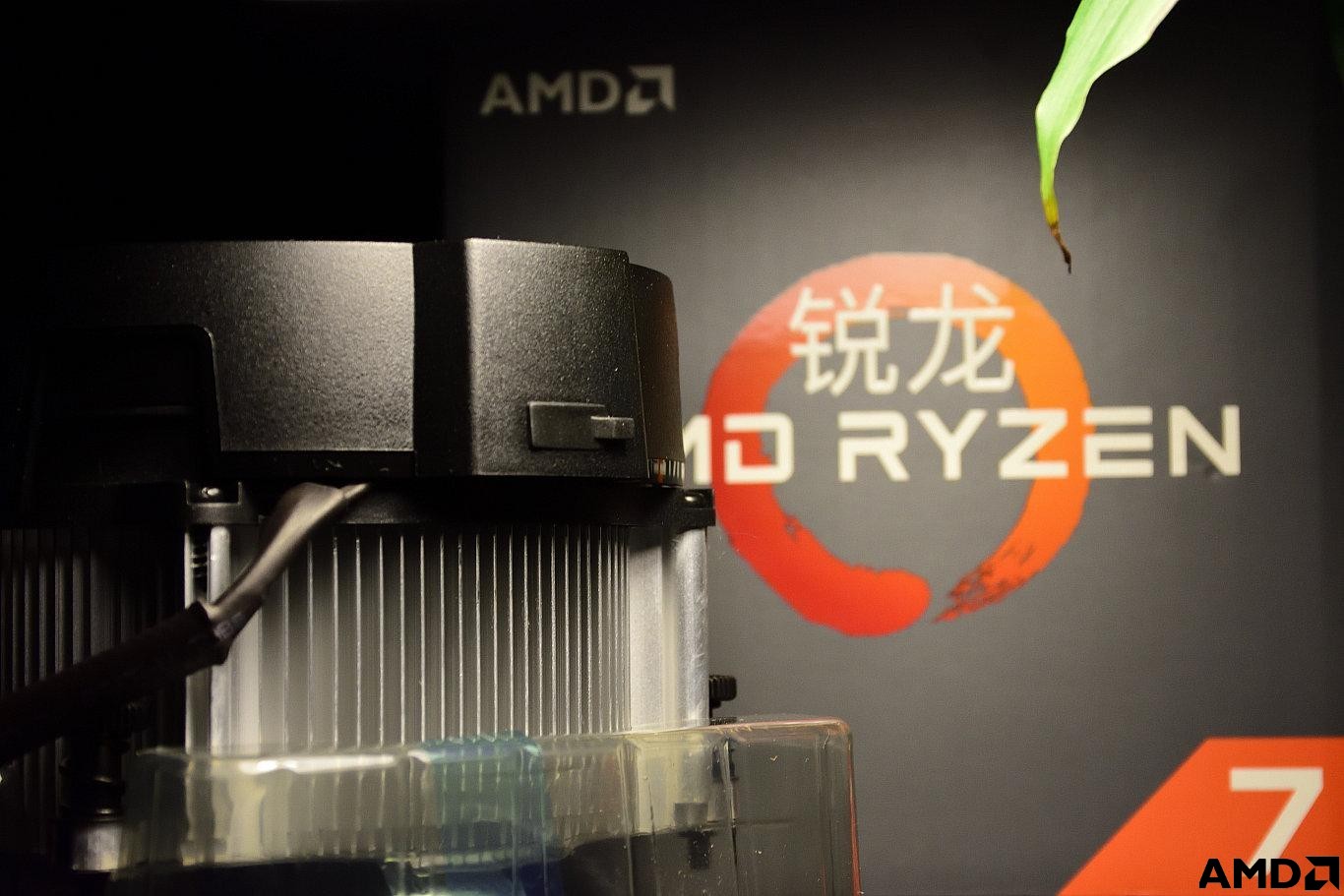

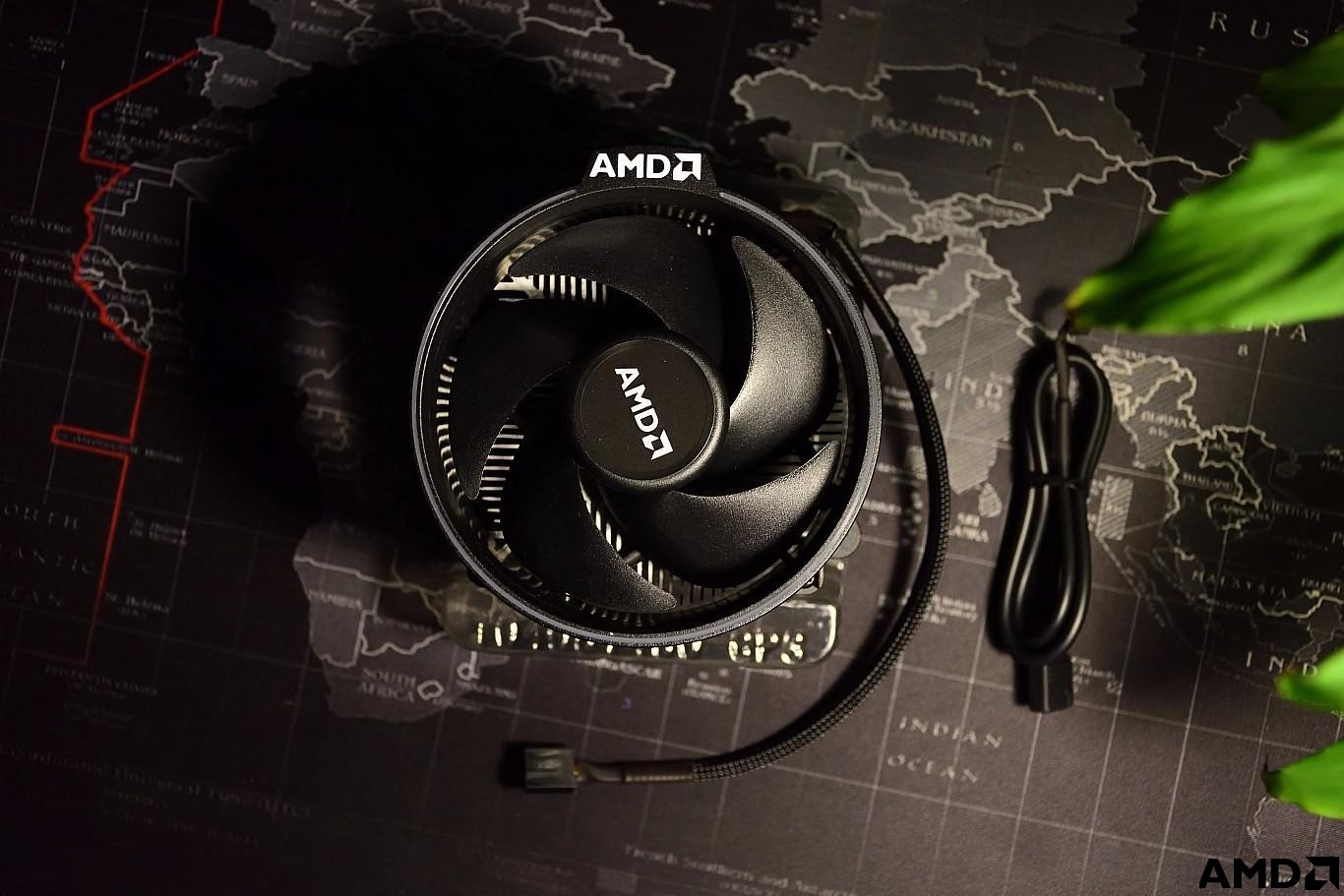

对比一下两款原装风扇，RYZEN 5的原装风扇编号是C，RYZEN 7的原装风扇编号是B，可见AMD还有一款定位更高的编号为A的风扇没有上市。RYZEN 7 的原配风扇比RYZEN 5的原配风扇大了一圈，散热片也更厚，接触面铜的面积更大，因此RYZEN 7 1700的原装散热器比RYZEN 5的散热器散热效果会更好一些，以实际的效果来说，RYZEN 5 的散热器支持 RYZEN稳定在3.7GHz使用是比较好的，3.8Ghz就是极限，烤机什么的不稳定，虽然RYZEN 7 1700多了2个核心，但其原装的散热器让1700稳定在3.8GHz使用问题并不大。

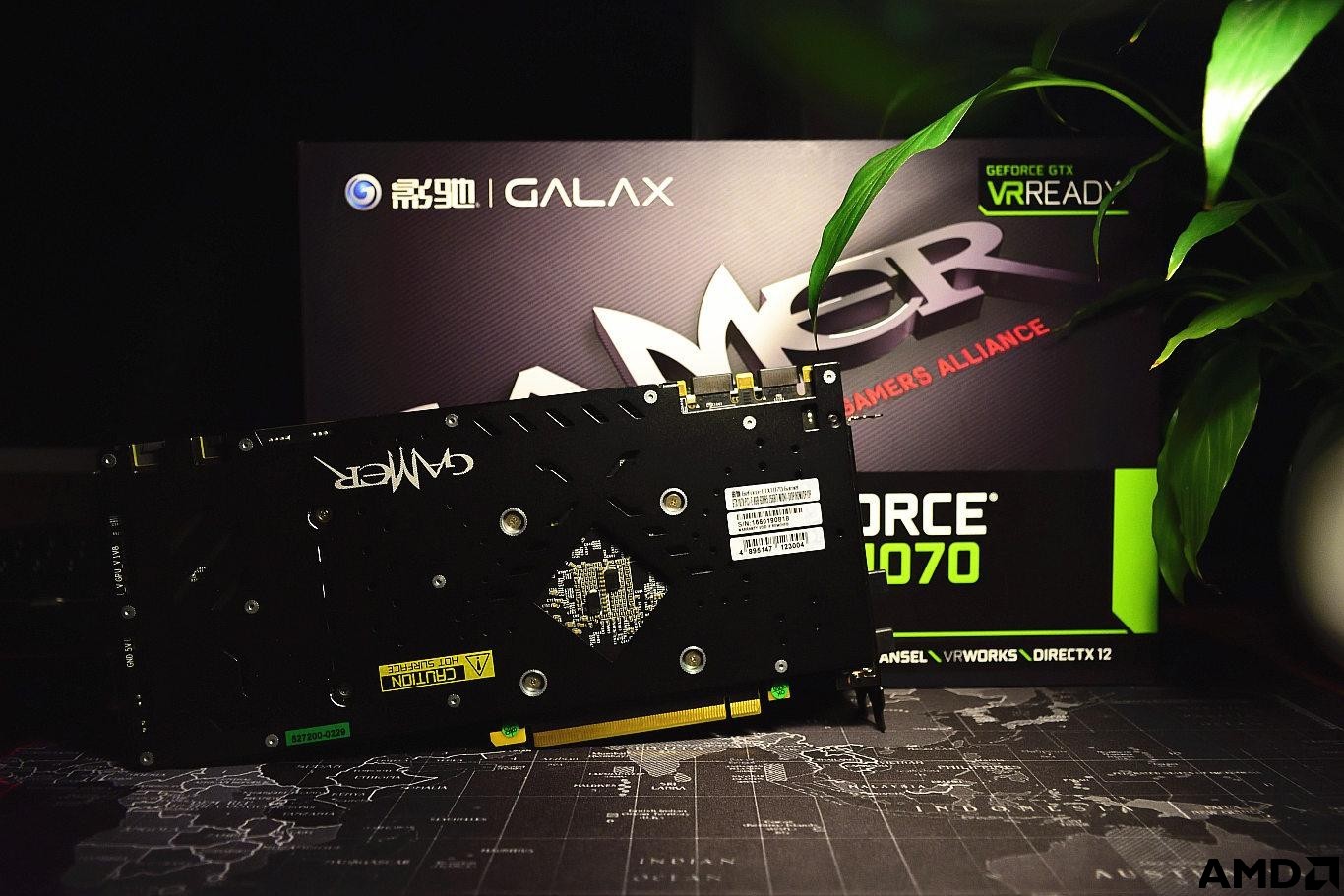

PART 2：没想到还有这种操作——影驰 GTX1070 GAMER （￥2999，2016年购买）

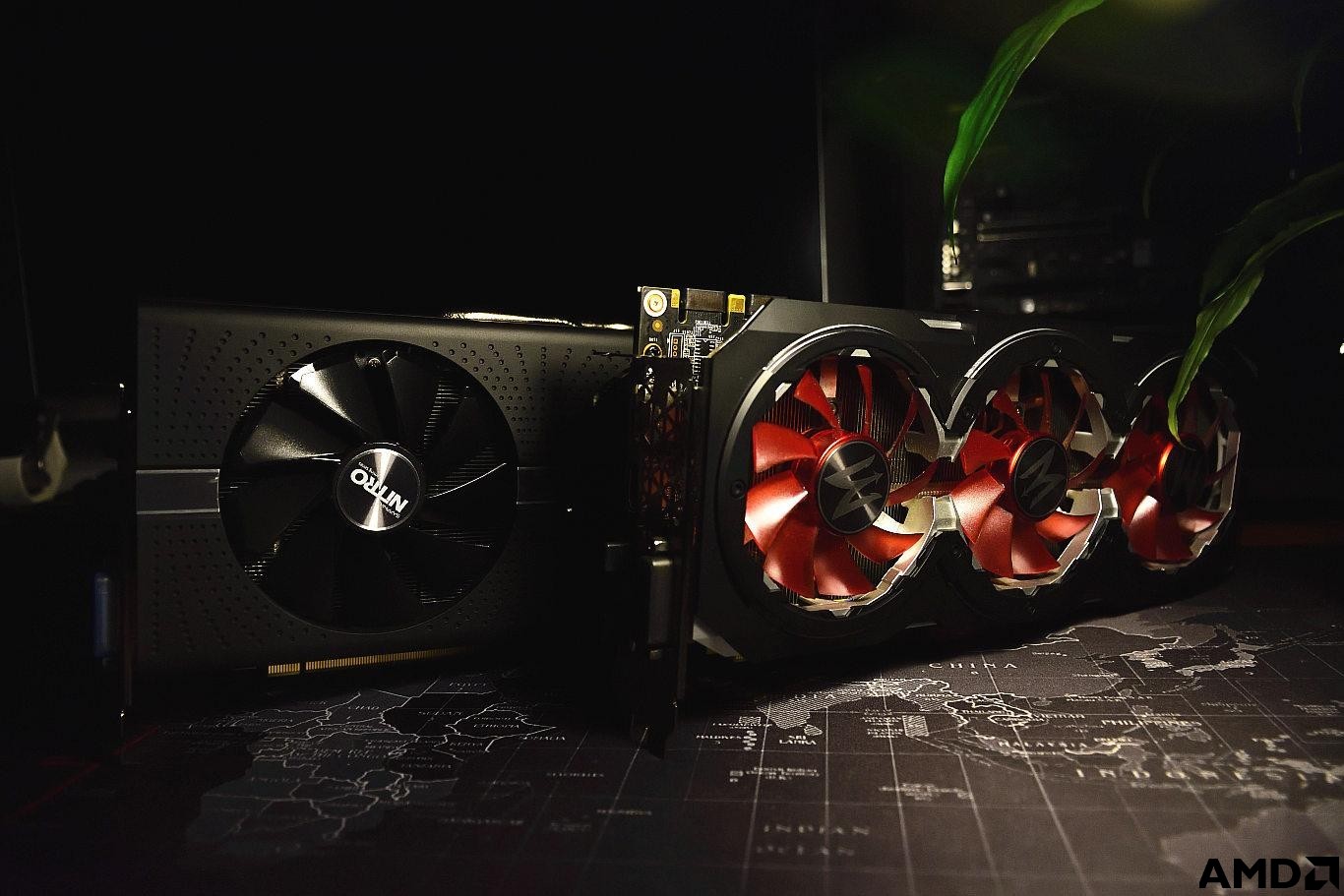

在入手RX580之前，我有一个华硕ROG STRIX RX480和一块影驰GTX1070GAMER，但都因太长了无法塞下所以才买的RX580，幸运的是入手了580之后“富矿”来临，所以这波买显卡入手得非常赚。
蓝宝的RX580超白金其实散热不错，但VR1这款机箱大大增加了这款显卡的散热压力，可以说是没选对显卡，也可以说是没选对机箱，那到底是换卡还是换机箱呢？这问题显而易见——换机箱！

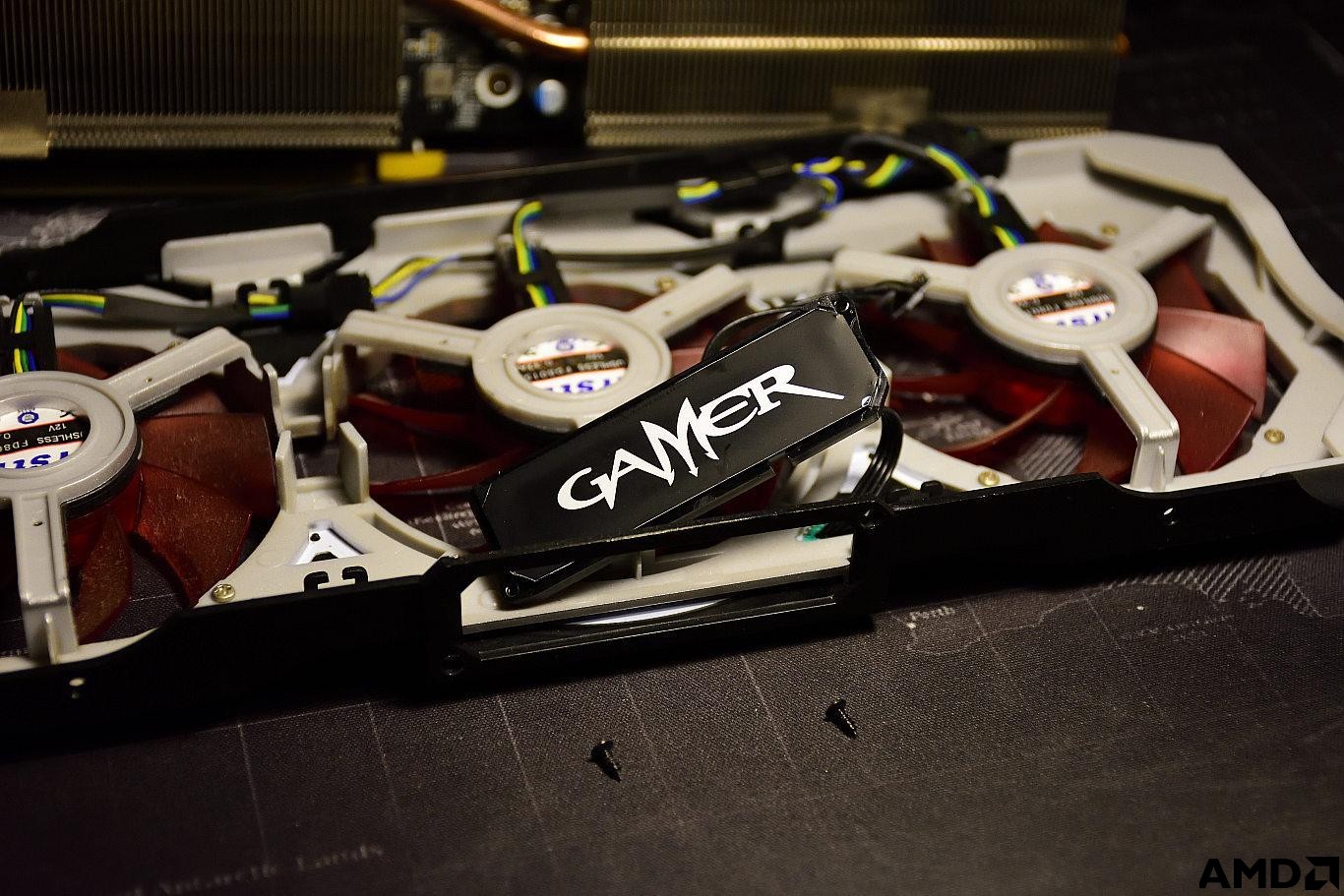

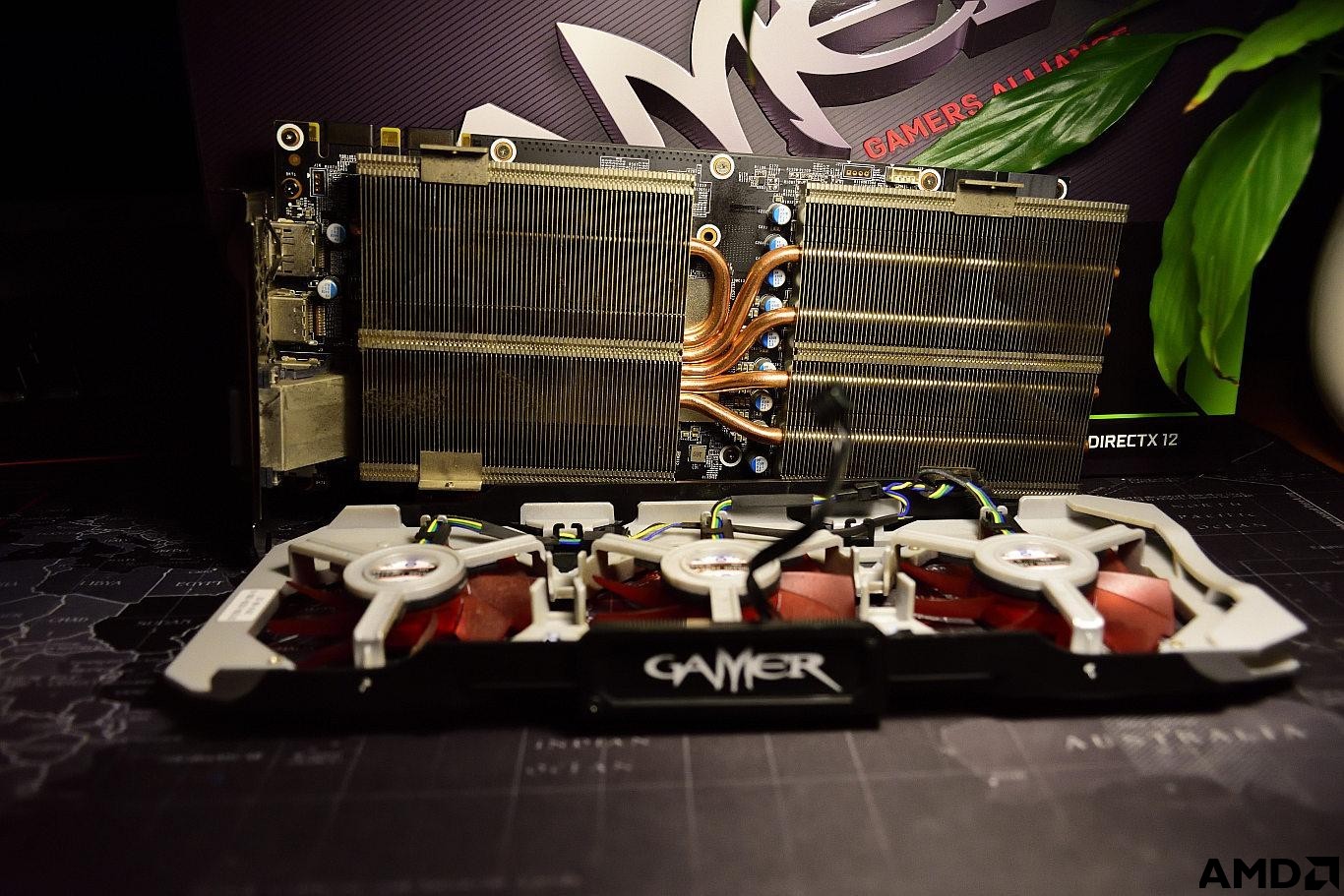

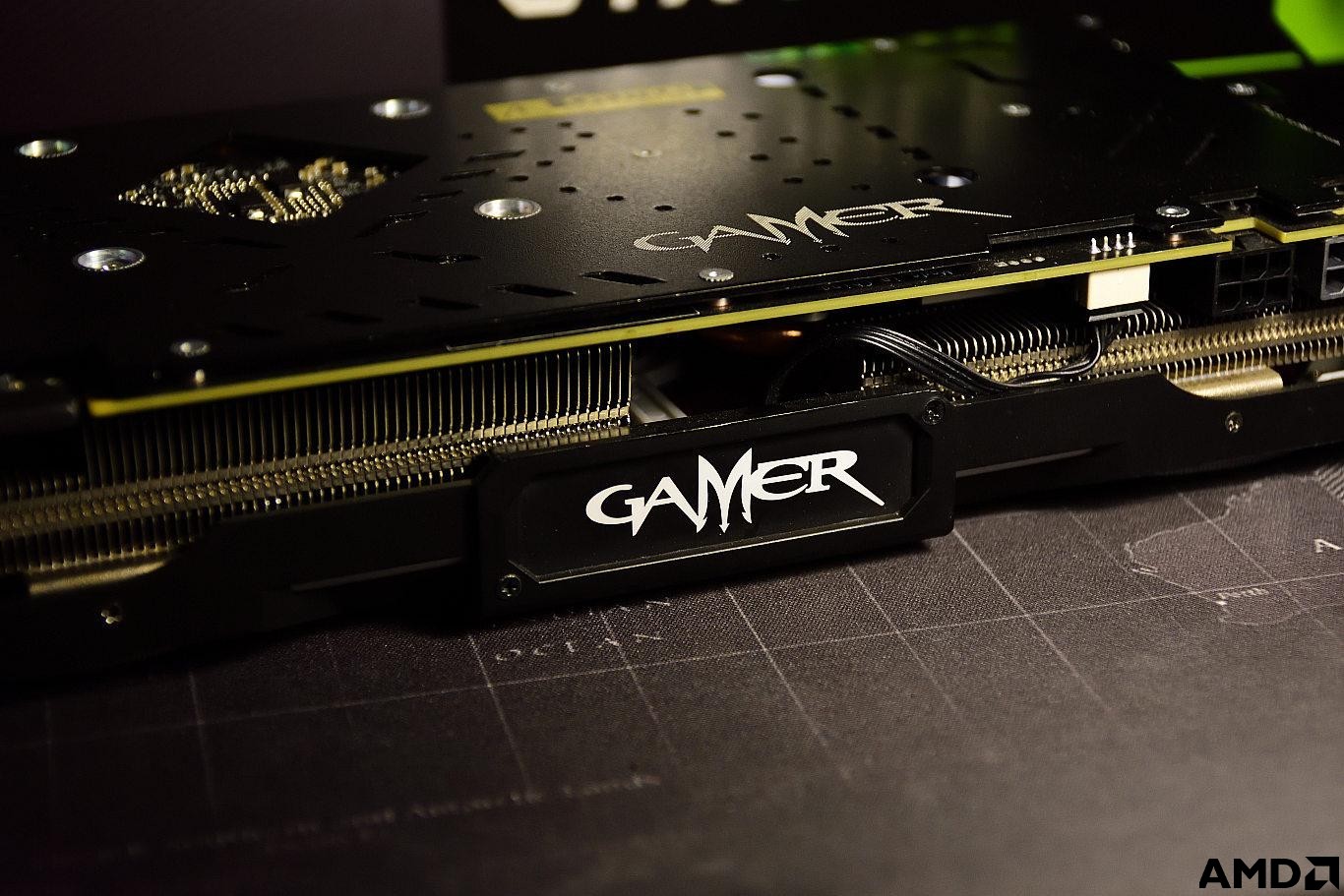

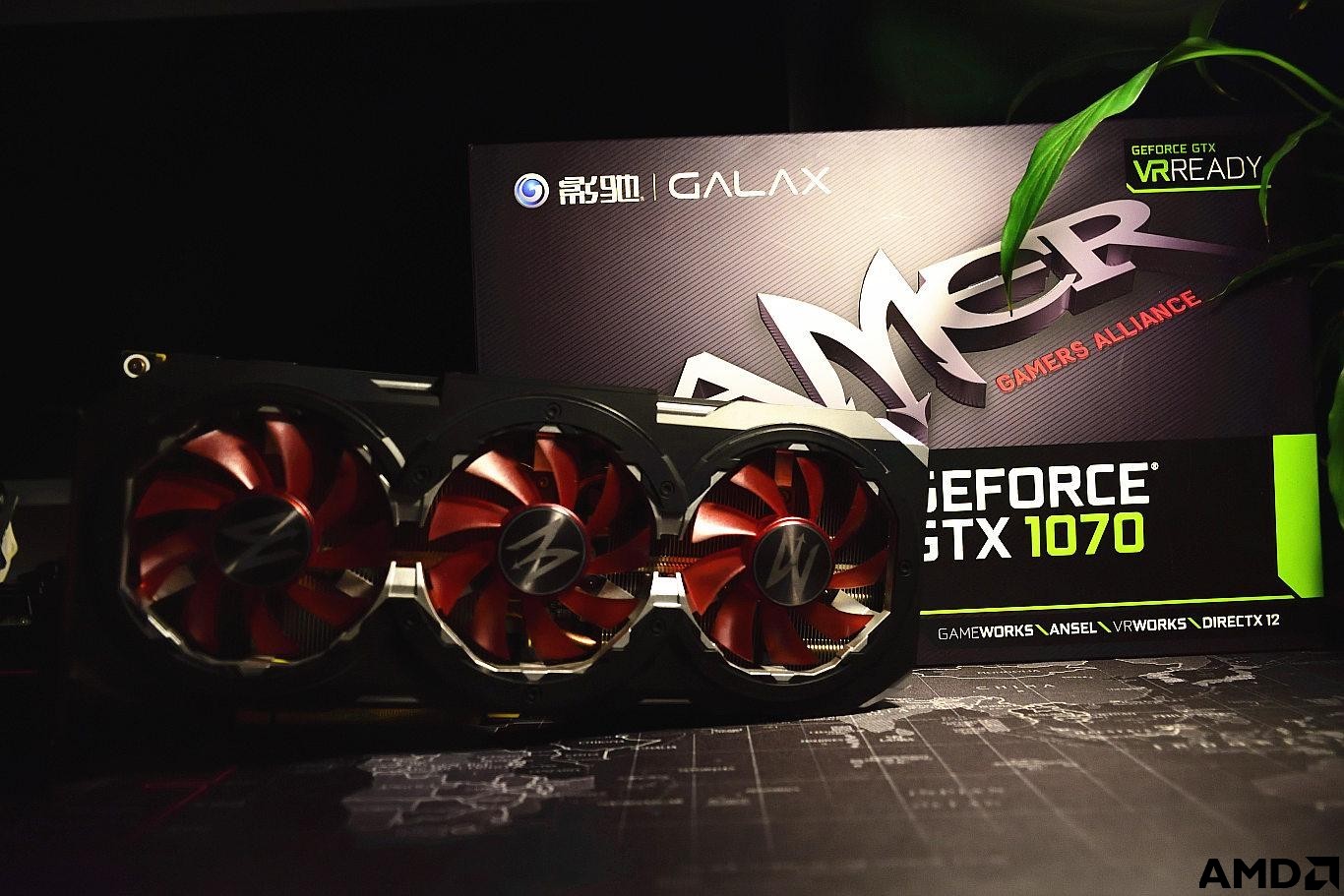

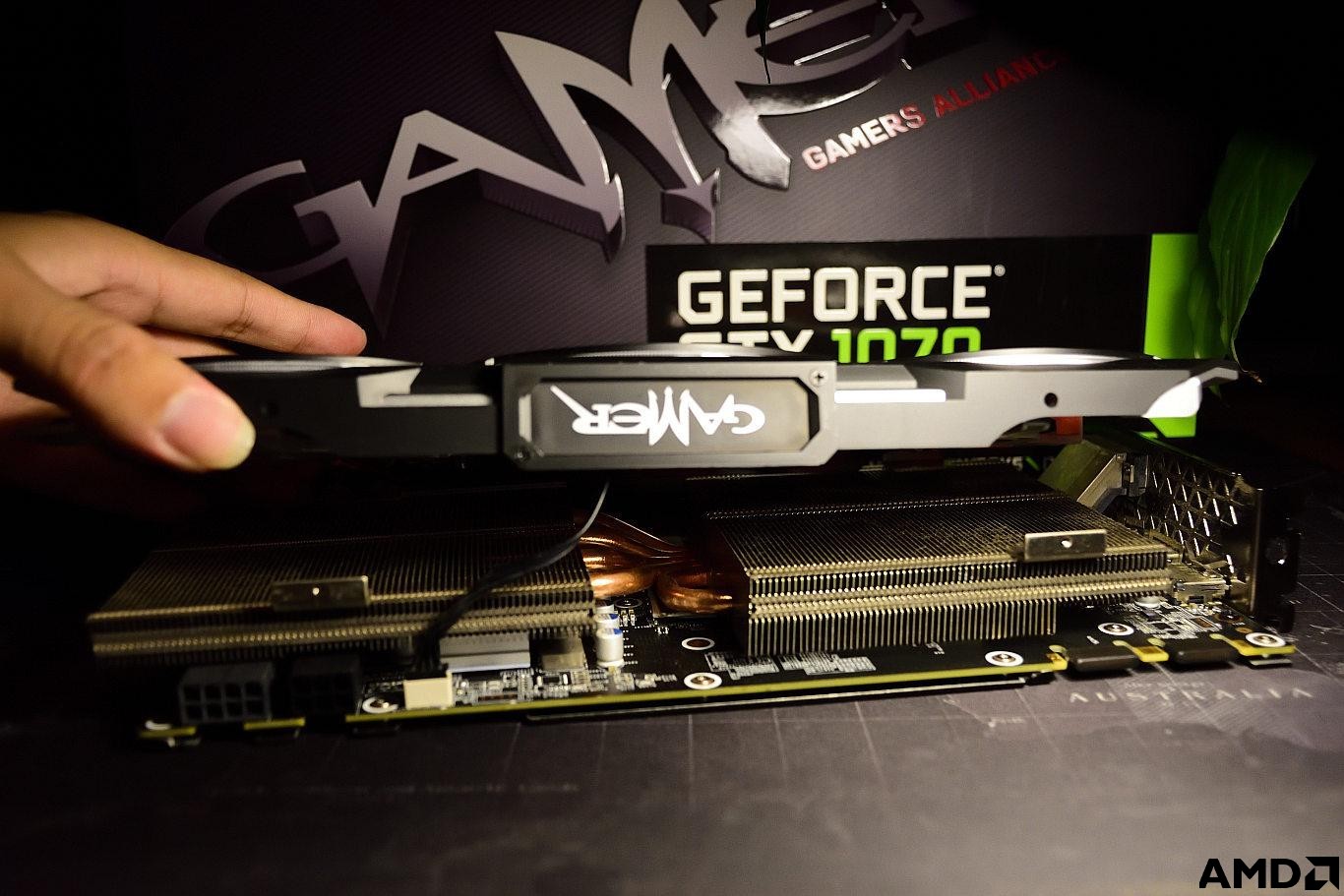

这次我选择的机箱无论我手上的哪张显卡散热都不会有任何的压力，但是影驰GTX1070GAMER和华硕得ROG STRIX RX480 散热得造型的上机效果更的好，在这两者之中，只有影驰的GTX1070GAMER的“GAMER”信仰灯可以通过拆装调换其正反，所以我准备用我的影驰 GTX1070 GAMER 上机。
那么问题又来了……为什么一定更换“信仰灯”的方向呢？还是因为机箱……但依然不做说明，等介绍机箱的时候各位自然就懂了。
P.S.这波“富矿”让很多人没卡用……无论是RX480、580还是GTX1060、1070，确实对于游戏刚需的玩家十分头痛，甚至只能勉为其难的去选择千元以下的显卡或者4000以上的显卡，这无疑让DIY市场变得混乱，但经过一段时间的疯狂后，各种虚拟币的价格都在下跌，我建议可以观察一段时间，并且GTX1060的专门矿卡也出来了，相信真正需要显卡来玩游戏的朋友定能守得云开见月圆。

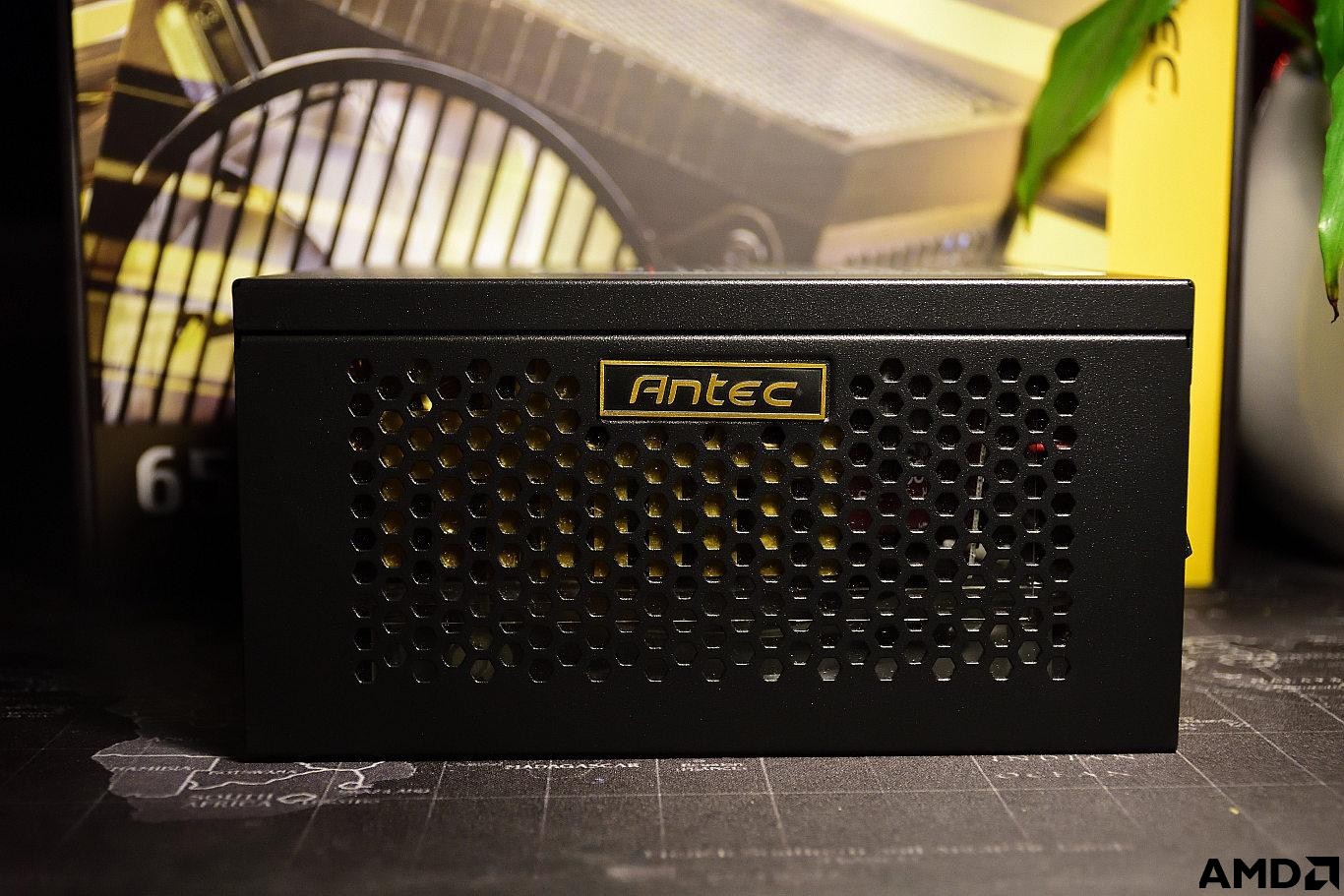

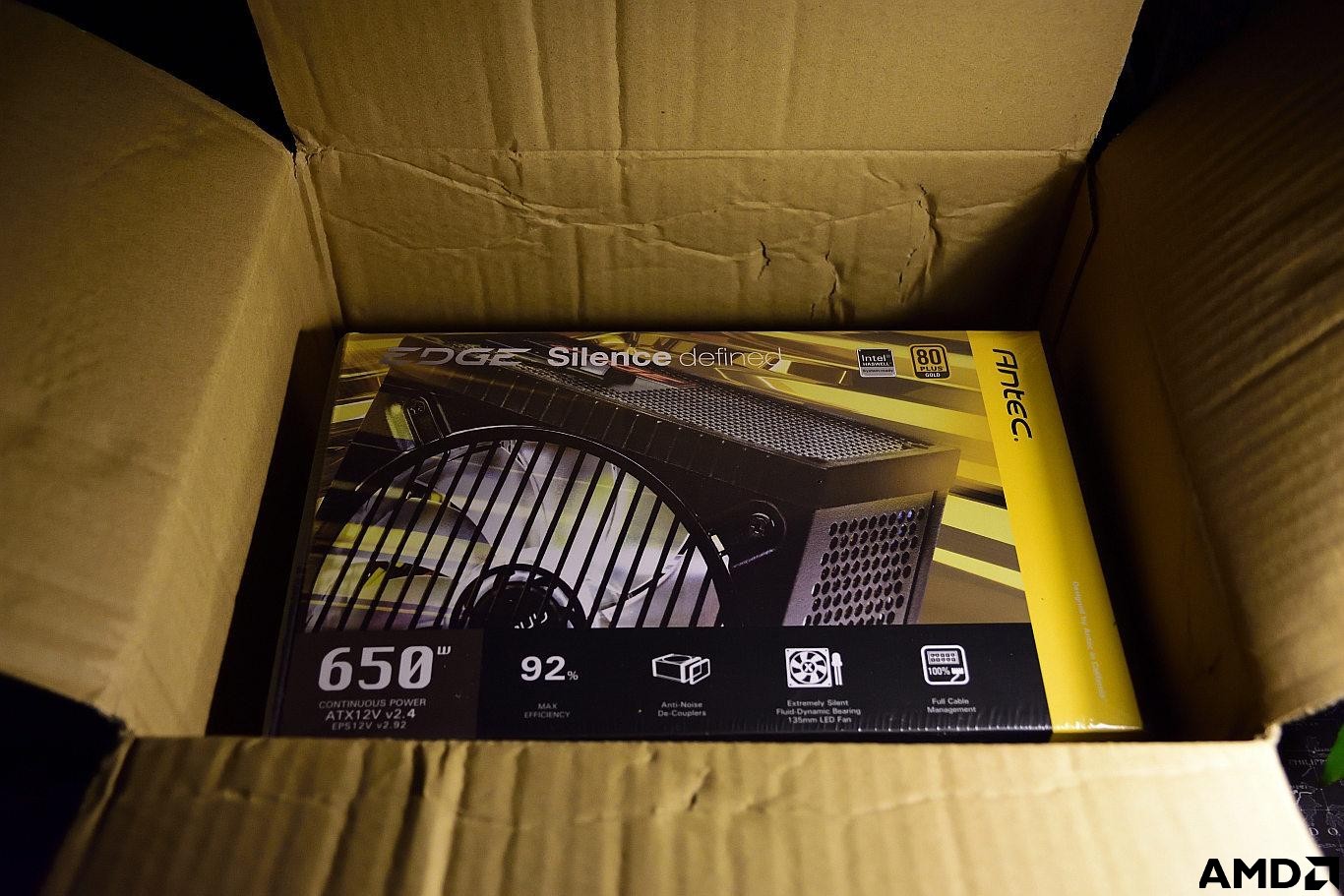

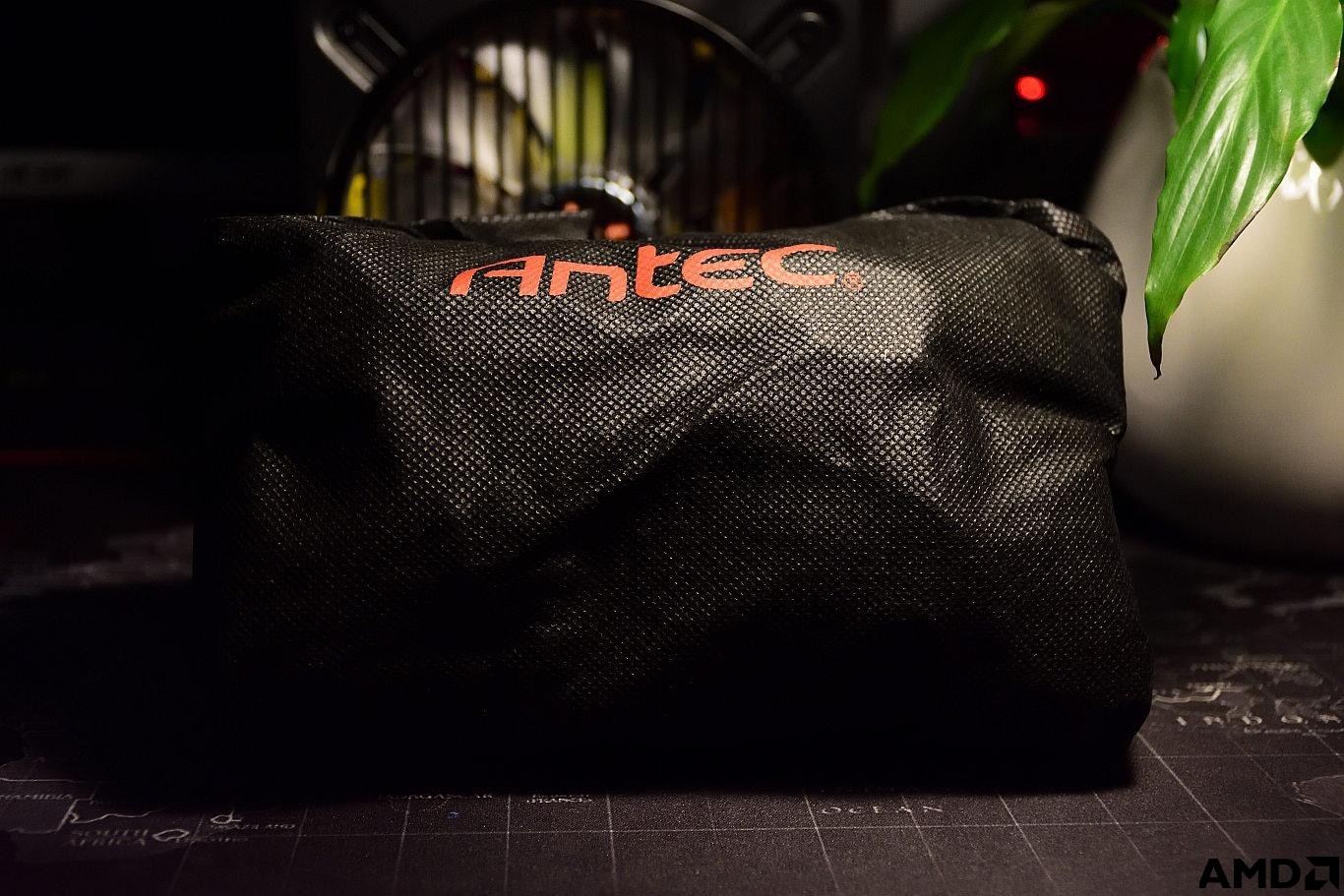

PART 3：让一个萝卜蹲好一个坑——ANTEC EDGE650 （原价￥899，组合满减叠券￥805）
之前在乔思伯VR1上用的是纯白色的振华LEADEX 650电源，定制了模组线，当我弃用乔思伯VR1之后就在深深的思考这个模组线何去何从，如果购买了新的机箱模组线肯定要定制，但是如果定制过后之前的那个又会废弃……
其实买一个东西多花点钱到没什么，没用了便宜点转手也没什么，就怕它黑在某个角落成为彻底彻底的废品……所以我想了一个办法，让振华的LEADEX650依旧跟着VR1一起，如果今后想再复用VR1这款机箱，或者是给需要的人也就不会浪费了，所以这次我选择重新购买一台电源然后重新定制一套模组线。

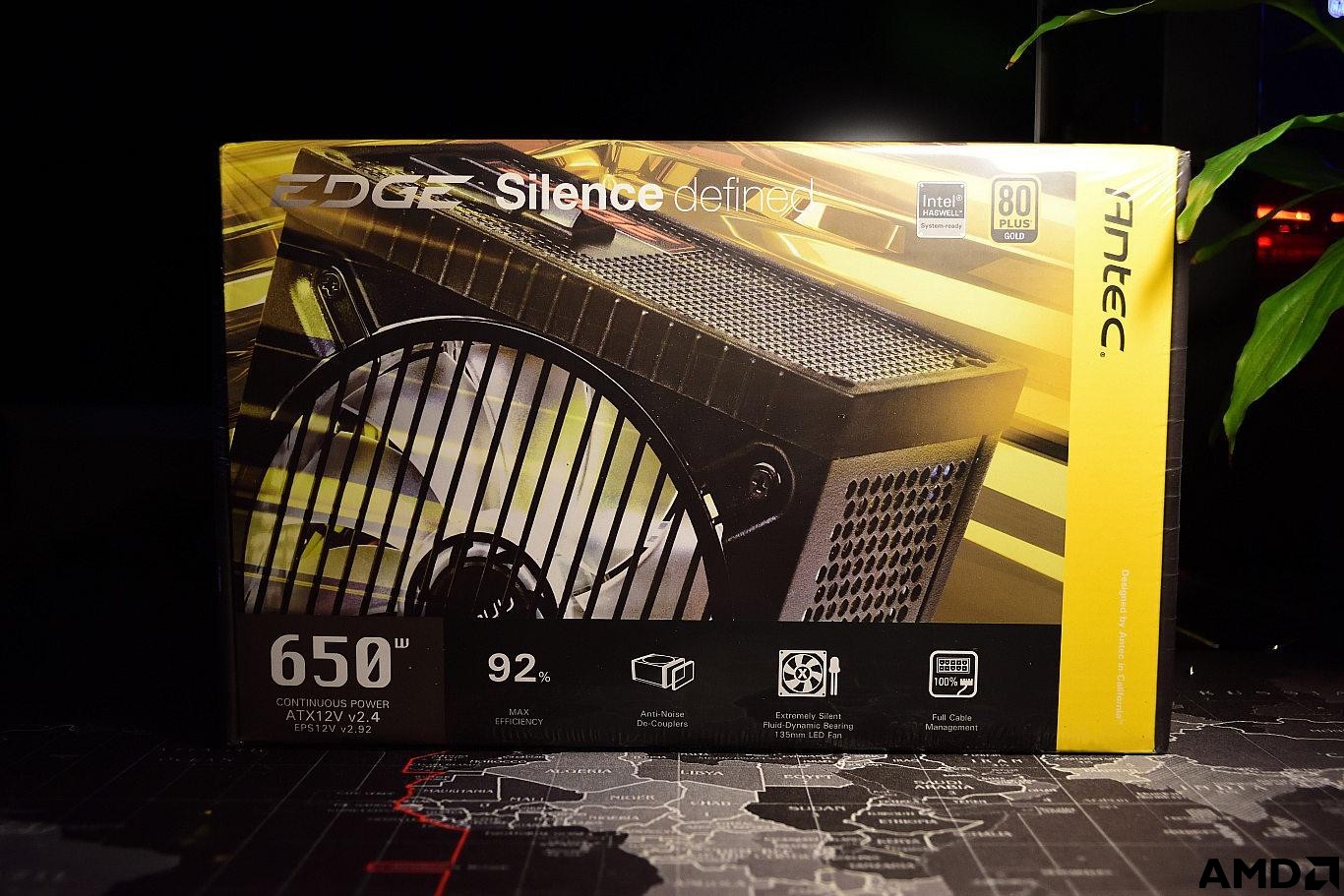

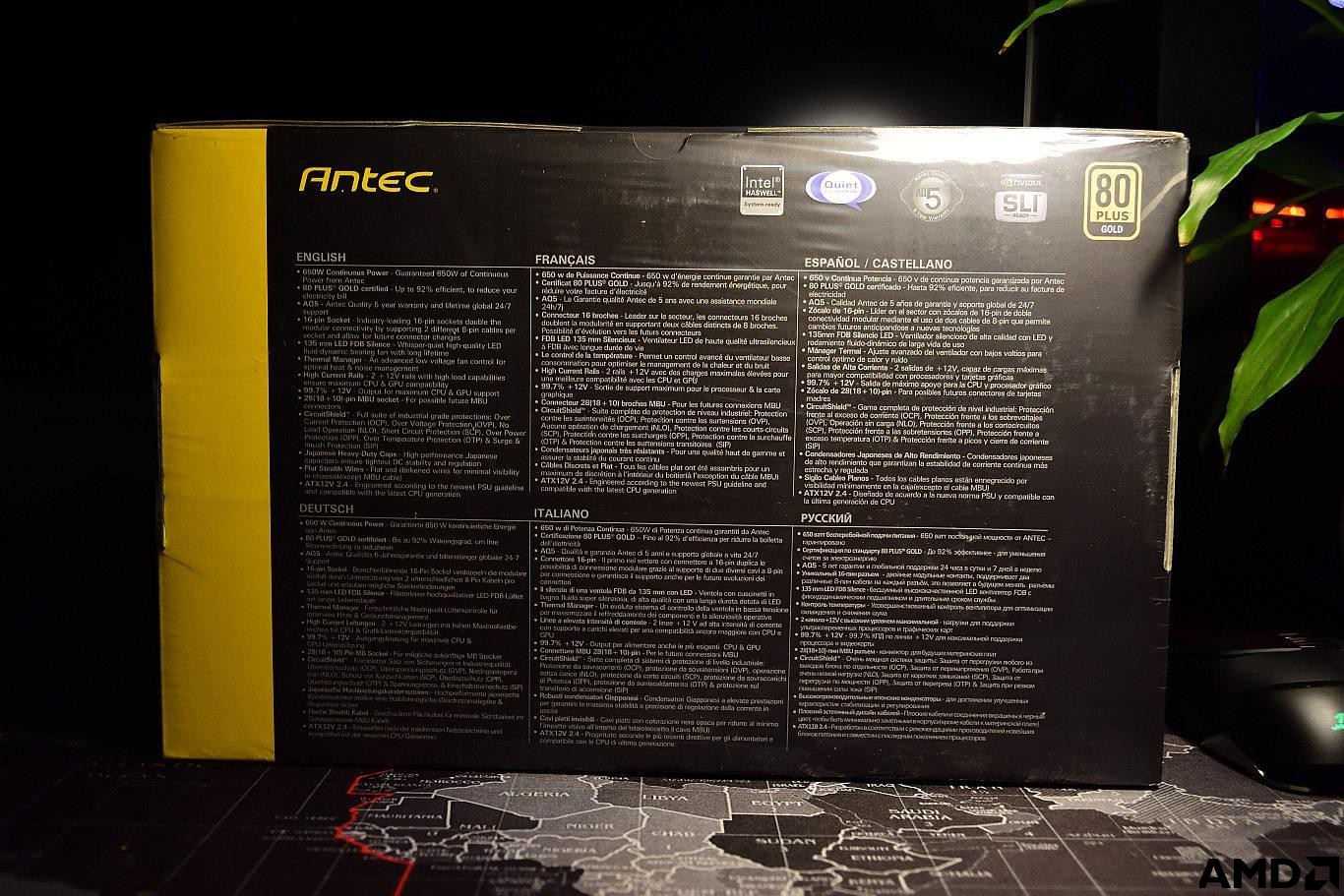

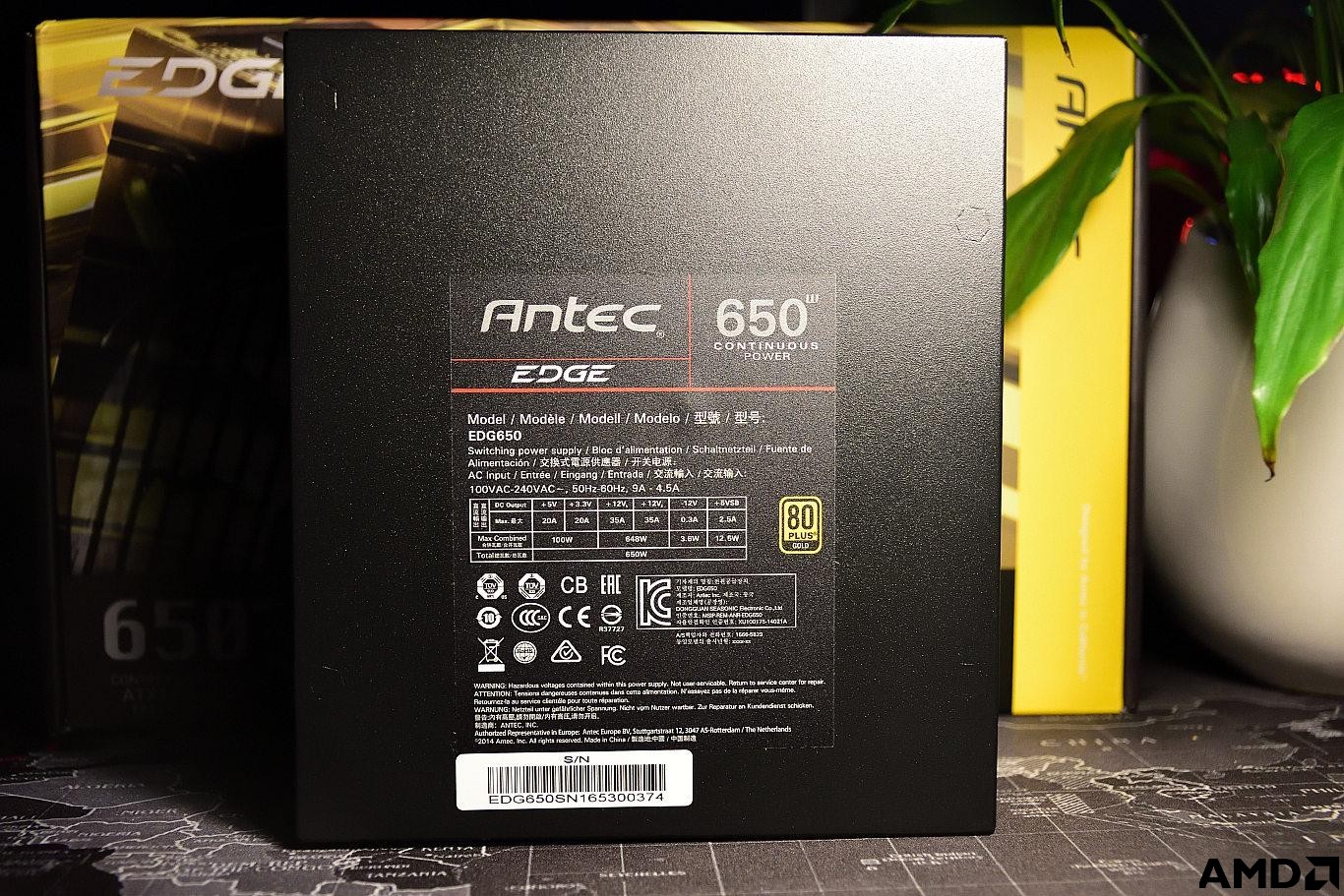

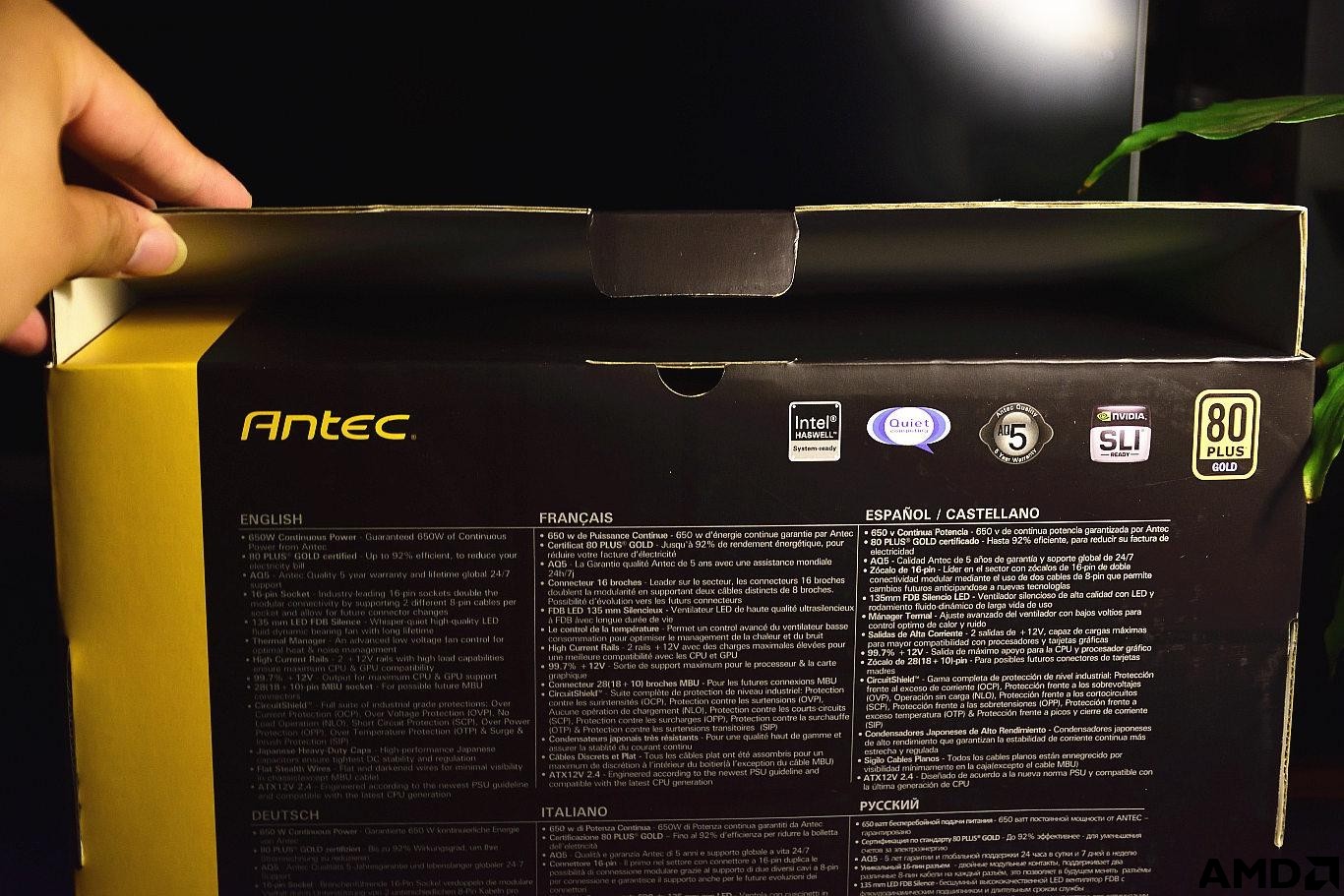

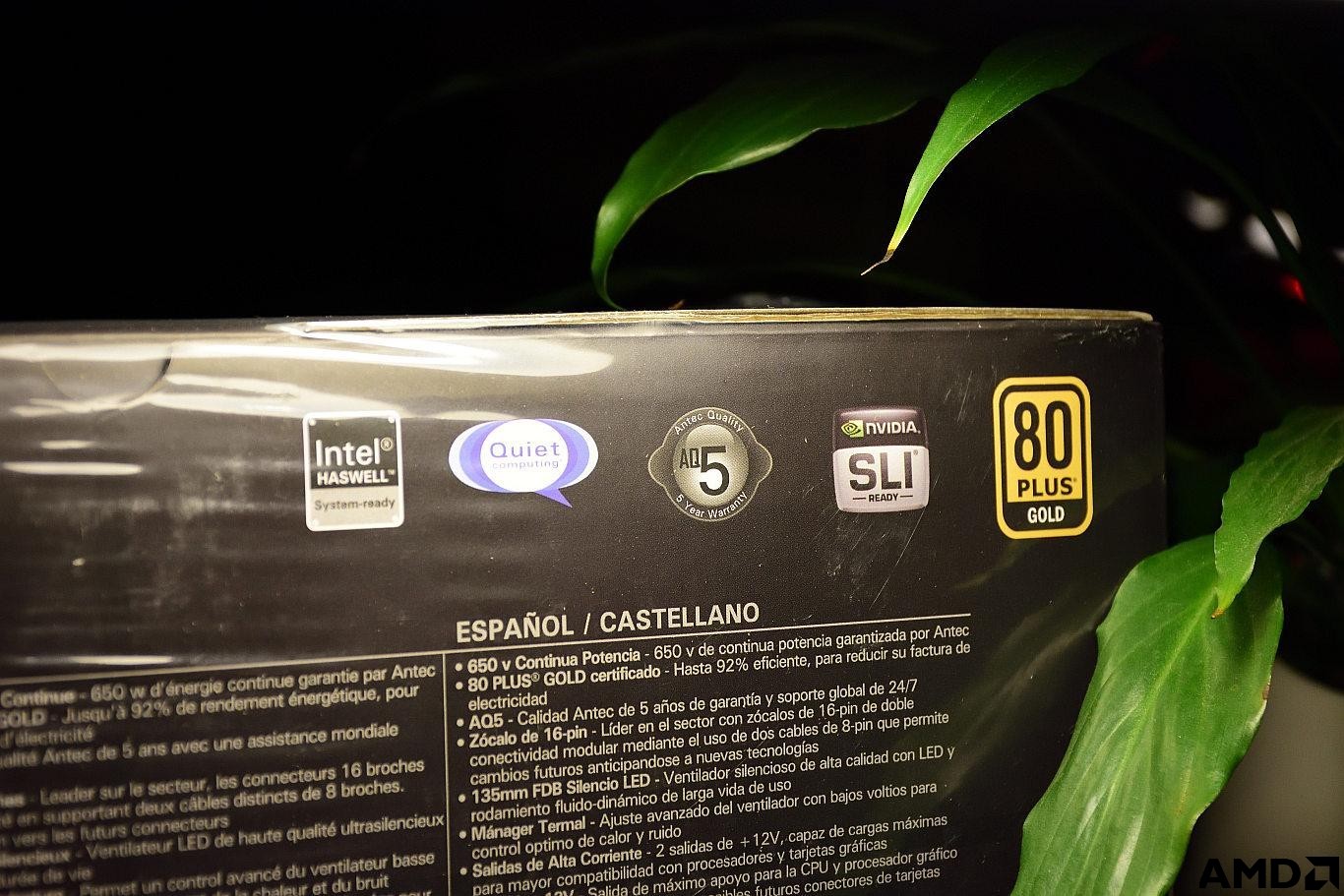

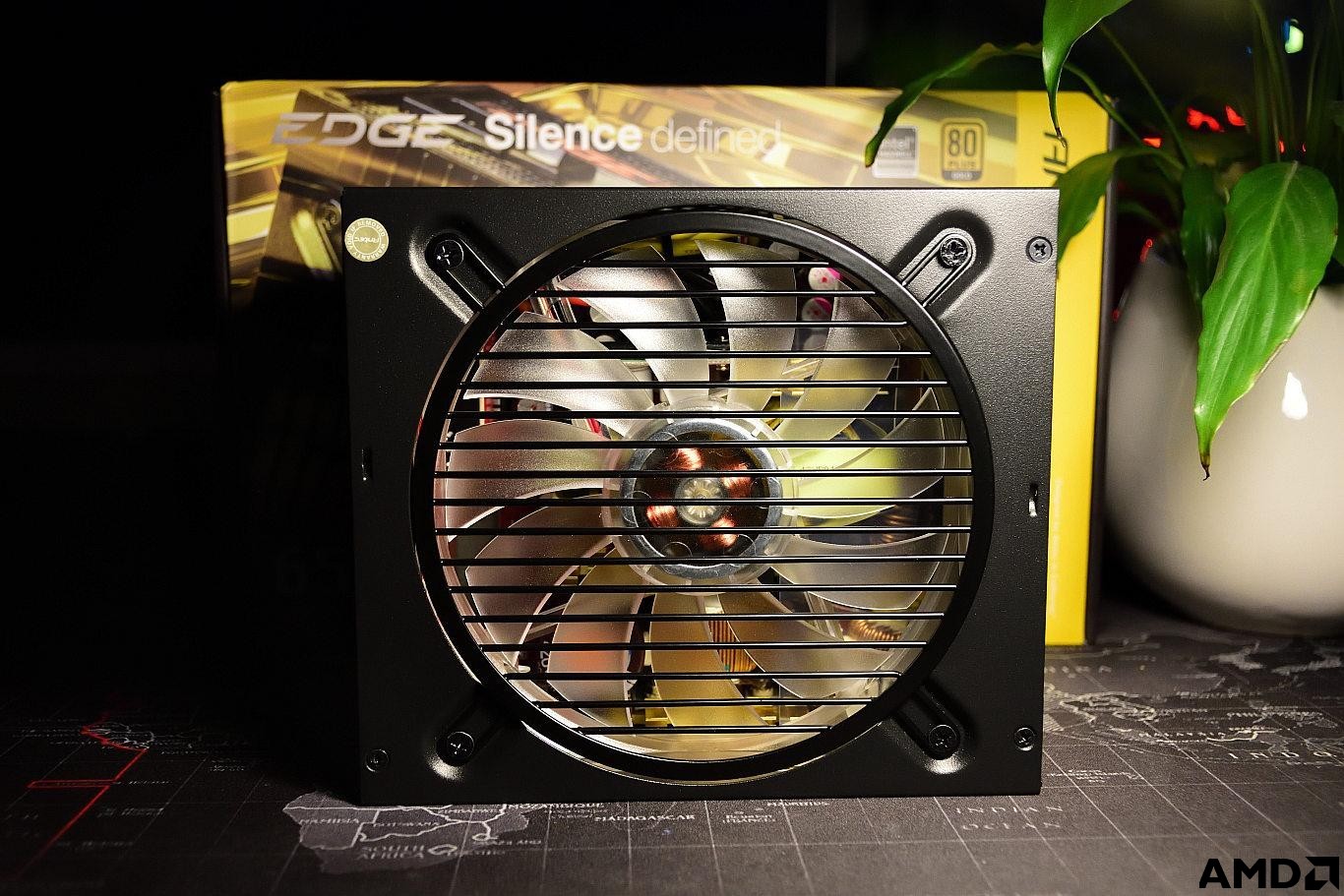

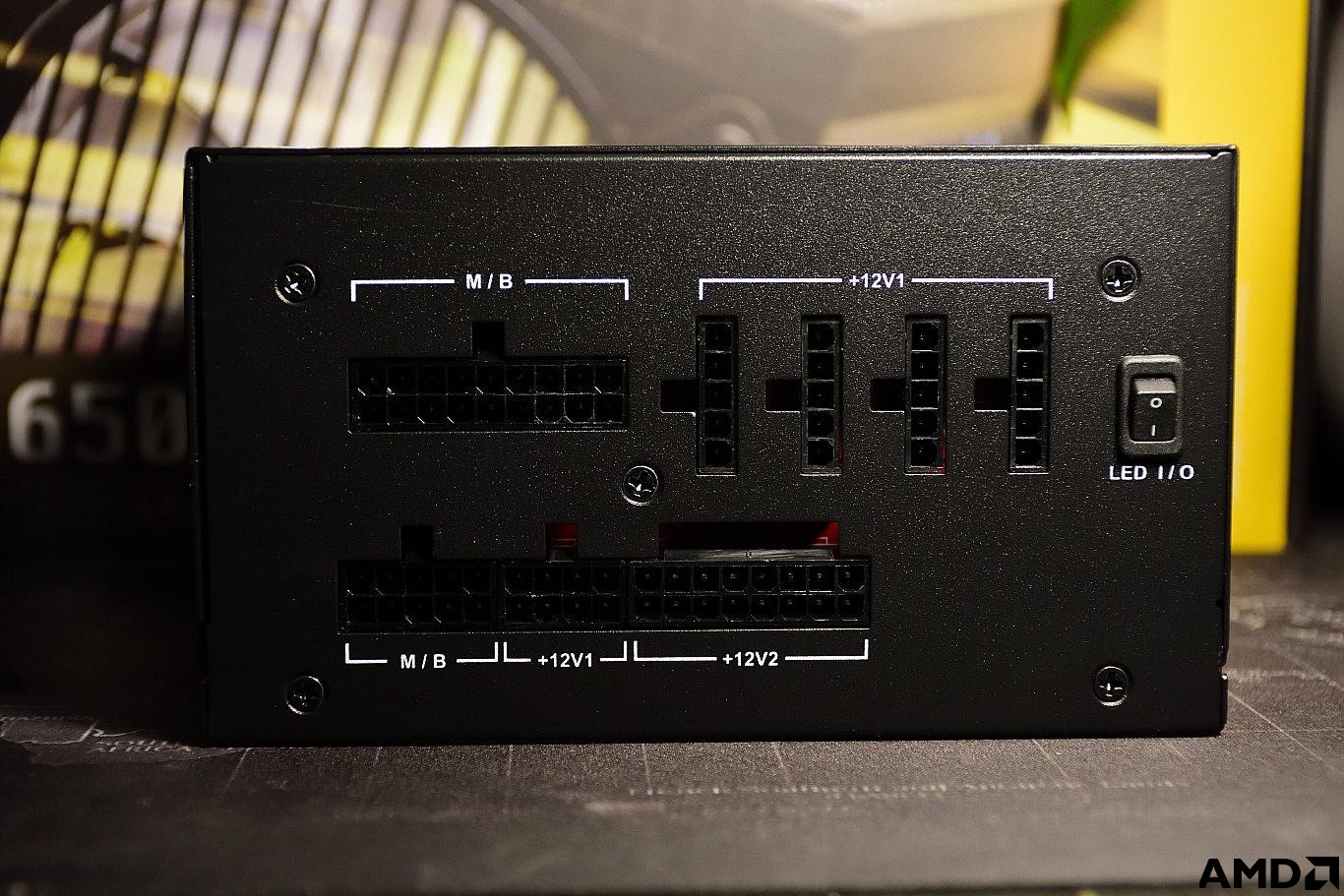

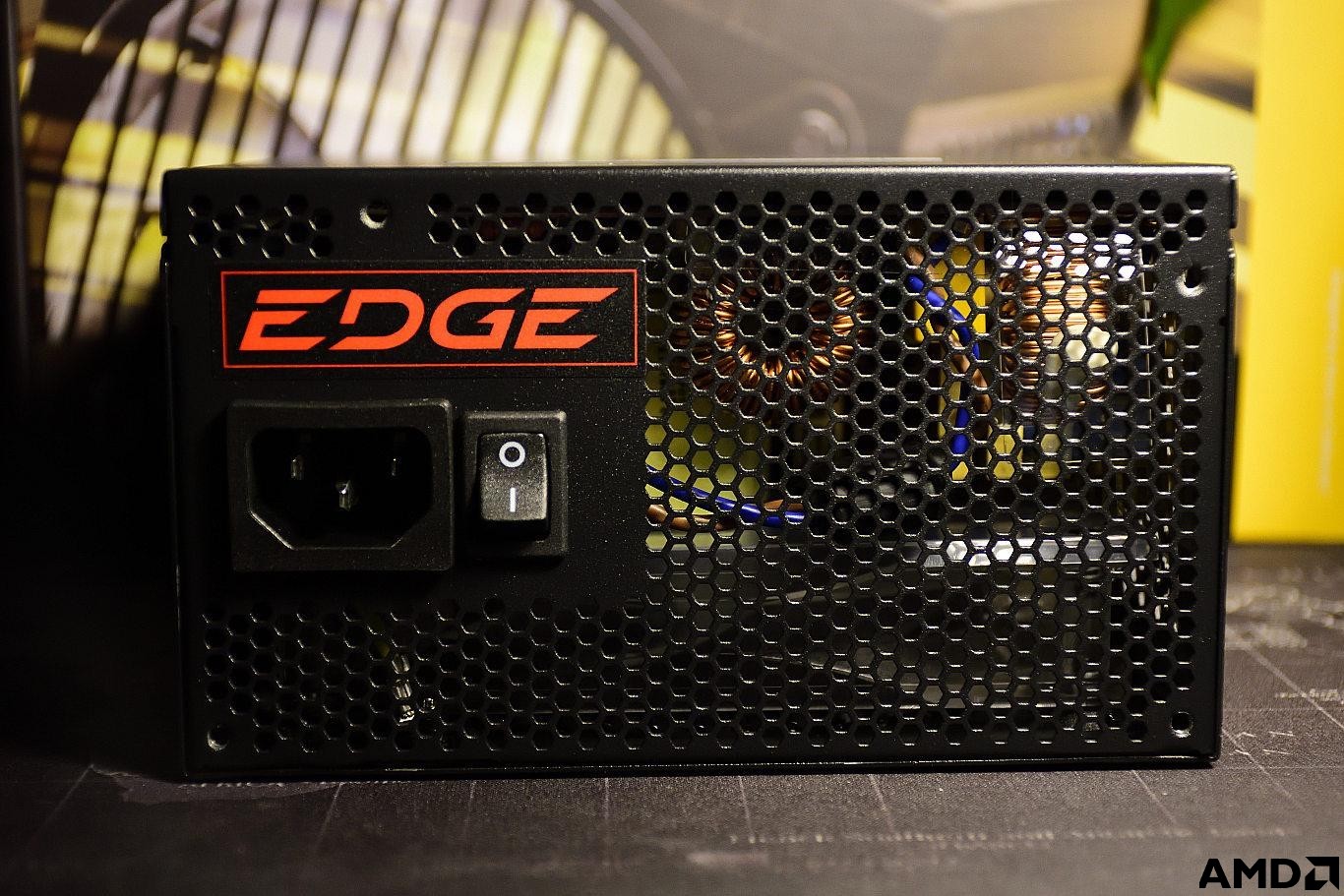

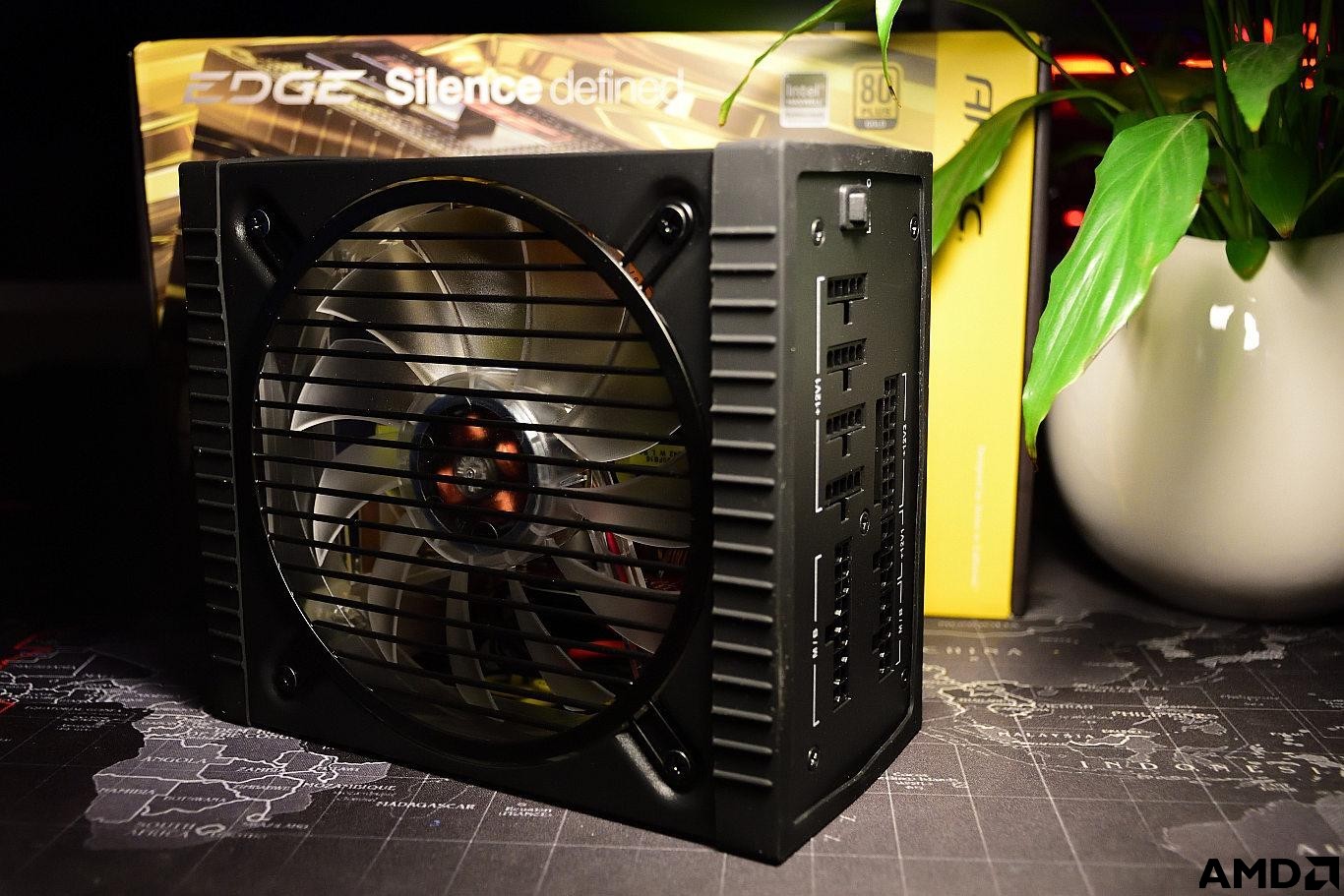

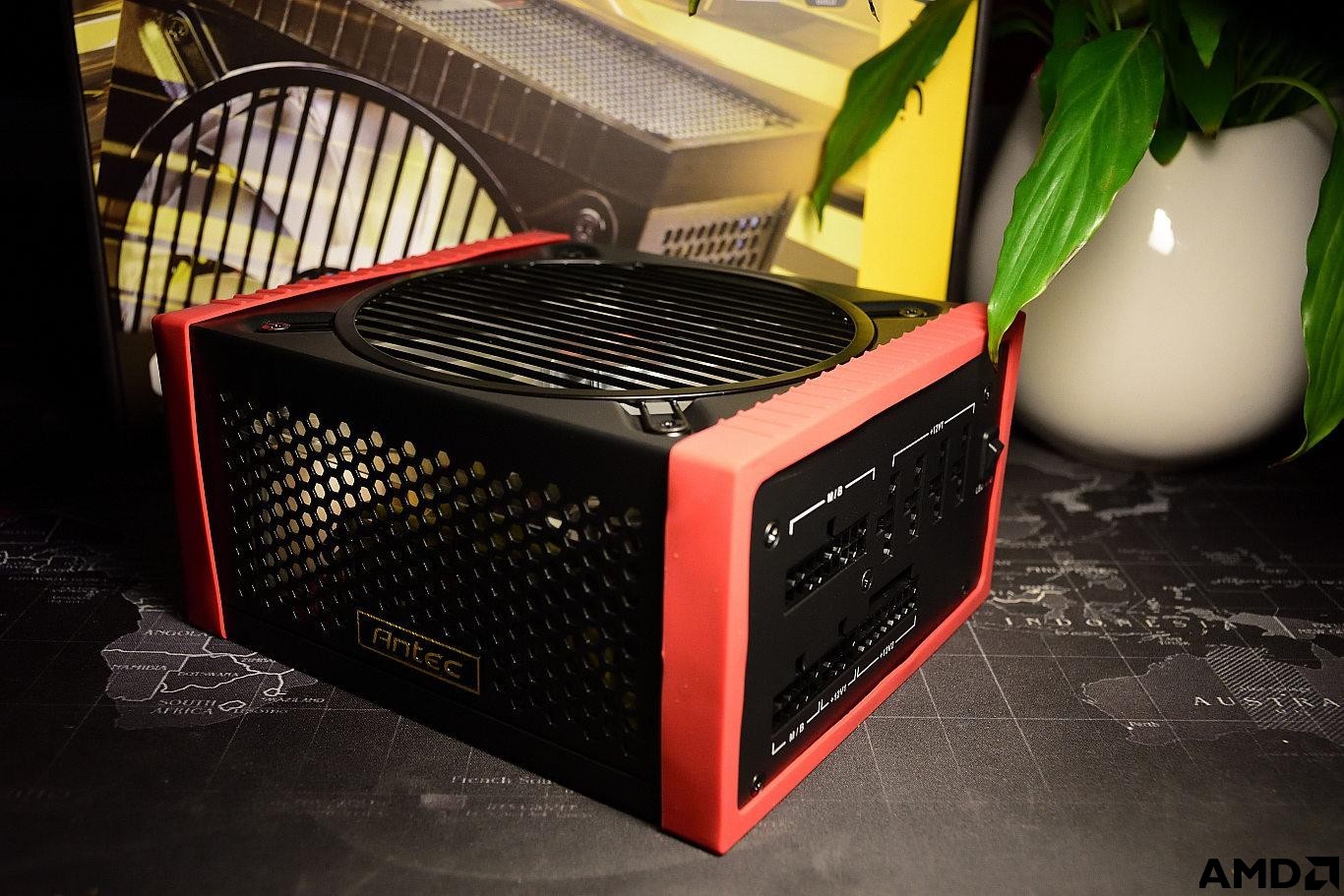

我依然锁定选择650W的台系电源，并且硬性要求80PLUS认证至少要金牌，全模组，同时符合机箱的风格，刚才说到符合机箱的风格，那么这款电源要黑色，因为机箱是侧透，并且构造和一般机箱有些差异，所以当风扇朝下模组口朝前时，贴纸或者logo必须是正的……经过我这些奇葩要求……我最终选择了ANTEC EDGE650这款电源，没有一项是不符合的，并且和我选择的机箱同一品牌，来自强迫症莫名的畅快感。

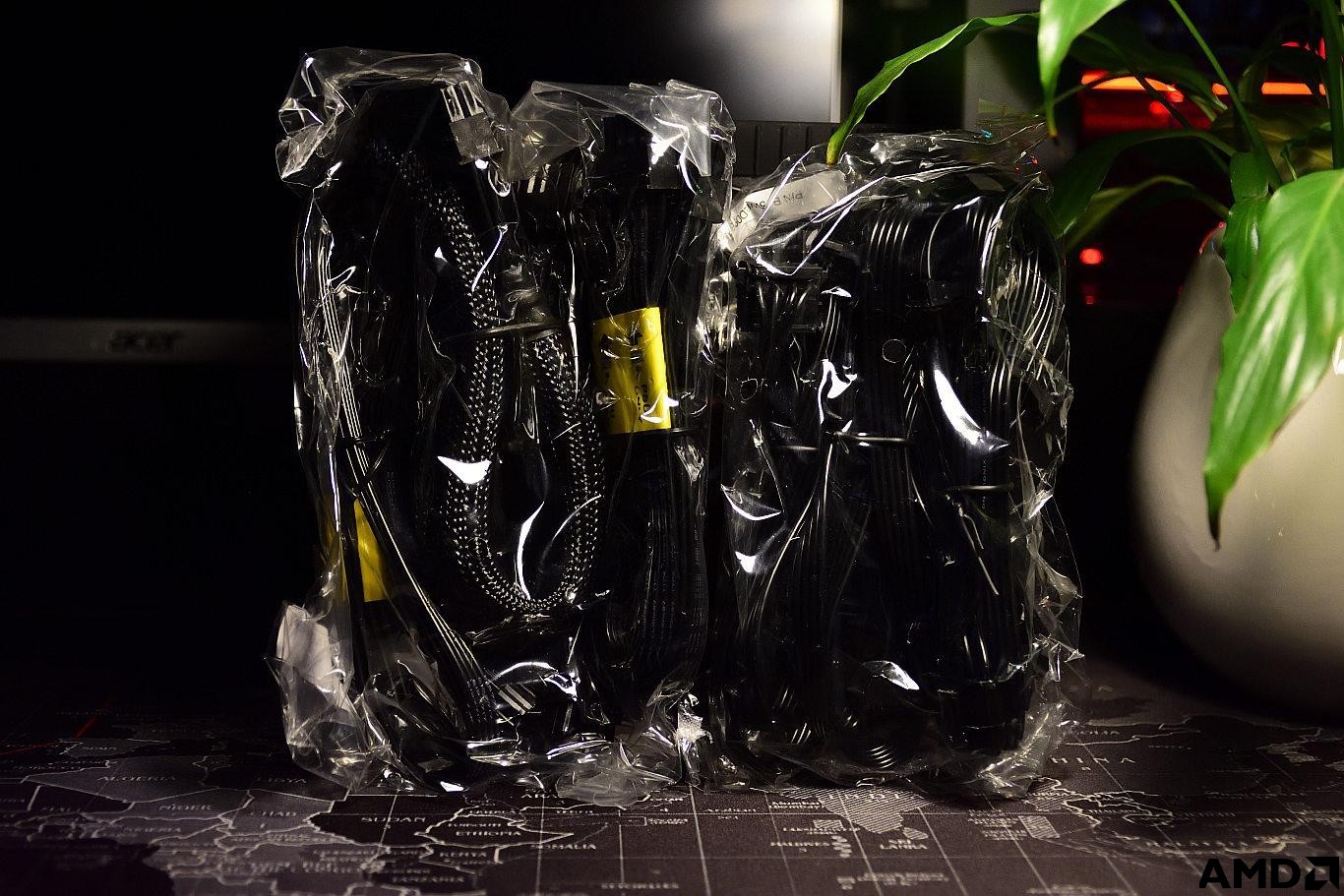

不过这款电源的模组线定做好便宜，同一家店，LEADEX650要300多，而EDGE650同样线材只要200出头……买回来查了一下这款电源的资料貌似上市有几年了，方案比较成熟，期间换了代工增强了设计，并且价格非常稳定。
P.S.电源评测非常专业，这里我不敢妄自品论，但是我相信贵还是有贵的道理，便宜也有便宜的理由，
PART4：重点来了！——ANTEC CUBE（原价￥1299，组合满减叠券￥1163）
在上一篇文章中我就说过，对于一款ITX小钢炮来说重中之重就是机箱的选择，只有机箱定性了才能决定其他硬件的发展方向，比如说电源、显卡、散热、模组线等等这些。上一次选择了乔思伯VR1，第一当然是他漂亮，第二是它观感还算小巧，第三是个人认为其垂直风道的设计比较合理，最后是因为自己的LEADEX电源是白色的，与其搭配也很美观，但是最终VR1精致漂亮但不小巧，垂直风道被显卡下压散风压制，电源搭配符合预期，要说美观能说的过去的花，散热的问题几乎是一体电脑作为工具或者玩具来说最不能忍的部分，所以也就造成了这次“回炉重造”。
这一次我不再讲究极致压缩空间，因为不想再次由于温度高而限制性能甚至是不敢使用而成为摆设……所以我放弃了追求极致的空间压缩，来换取更好的散热宽容度，因此体积稍大的NZXT的MANTA和ANTEC的CUBE进入了我的视野，再三对比最终选择了安钛克的CUBE。
CUBE和MANTA这两款机箱造型都非常的独特，但是CUBE我个人觉得更加适合我的口味。首先ANTEC CUBE与一般机箱比较明显的差别就是主板安装，如果面对机箱的正面，一般情况下主板是安装再右边的，然后通过左边的侧透看到主板，但是CUBE的主板安装在左边，因此是通过右边能看到主板和机箱内部，这种机箱好像叫做“右侧透机箱”，但是CUBE三面透明……这个定义就有点尴尬了。
但是这种机箱构造有一个好处，显卡的风扇面是朝上的，如果在上面板开个天窗，就可以让显卡的风扇面（也就是正面）的设计一览无余，特别是像AUSA ROG STRIX这代与像影驰这代GAMER这代一样风扇带光圈的显卡。我一直都觉得，显卡的风扇面朝下就如同锦衣夜行，所以在此再次呼吁显卡立装的机箱多多面世。
我觉得ANTEC深知这一点，CUBE上透明熏黑的天窗就很好的证明，而其有七彩氛围灯，至于到底有多么酷炫，各位在装机后的展示章节就可以看见了。但是像CUBE这样设计的机箱对于硬件来说还有一个问题，就是所有的硬件都是反的，竖着排列的内存和可以调整方向的散热器还好，显卡侧边上的信仰LOGO就肯定是反了，相信这一点让很多强迫症玩家无法忍受……这正好解释了，我为什么要用影驰的GTX1070GAMER这块可以调换“信仰”LOGO正反的显卡了。
在保证显卡“字正腔圆”的同时，电源也要保证“字正腔圆”，因为一般的机箱要有电源露出也是左侧，很多电源为了上下正反配合左侧透机箱，因此……没有考虑到右侧透机箱……毕竟要符合大众的胃口，这点无可厚非，所以要满足这个条件的电源还是比较少的，所以我找了很久才找到ANTEC EDGE这款电源。
这款机箱从外观设计独特，除开前后面板为了方便拆装为塑料的，其他的面板均为金属，整体用料不错，毕竟千元机箱了，侧透使用的是透明熏黑亚克力，同样看上去档次不低，而且硬度很不错，我记着宁美国度之前有款叫做“氪星人”的主机也是使用的这款机箱，搭配7700+GTX1070使用了一体水冷。
CUBE又名水魔方，虽然是ITX机箱，但是“肚量”比较大,很多网友对其进行了分体水冷和MOD改造，空间够用，其实通过电源舱上印着的“EK”LOGO就能发现其水冷的基因……即使不想用分体水冷，CUBE还支持一个一体式240水冷和一个一体式120水冷，现在主要是主板不好超频，而且1700的原装散热很是漂亮，所以我就暂时没有上水冷，如果以后有机会，能换到一款好一点的AM4主板，不排除折腾一下分体水冷的可能。
好了说了这么多，接下来就图赏一下这款机箱吧，然后我们马上开始再造小钢炮了。
PATR 5：再造小钢炮！
装机之前我们先把机箱上能拆的外壳都拆了，减轻重量，避免划伤，然后要请出一对老朋友……在请出老朋友之前，先介绍一下新朋友——CUBE随机赠送的12CM风扇。这枚风扇的扇叶是银色镜面的，还带又白色LED，市面上好像并没有购买，声音不大，出风量尚可，关键是很独特很漂亮，要是安钛克能再多赠送两个装在前面板上就更好了。
乔思伯FR201，我们的老朋友，暂时让他担任机箱进风的工作，回头研究透风扇之后再更换两个，原本不更换也可以，但是这两个风扇可能拆装次数太多了，其中一个噪音有点明显……
映泰X370GTN，不如买B350GTN，一个效果……不过当初没货……也不算花了冤枉钱。
因为又MX-4所以擦掉了原装风扇的硅脂，原装风扇的硅脂效果不知道，不过对于纠结的玩家，建议买个好一点的硅脂，MX-4方便涂抹，效果也不错。新手千万别买7783这样的硅脂，非常难涂……
对于新手来说AMD新款散热器稍微又点难装，建议安装方法是先用手从上方压住散热器，稍微拧紧其中一个螺丝，然后压住散热器的手不要松，拧紧对角的螺丝，最后循环分别拧紧四颗螺丝就可以了。
1700的散热器已经抵到了内存，再大一点就会影响到内存的安装。
白色的是新款的建兴T10，也是之前安装在X370GTN上的，红色的是老款的建兴T10，两者相比明显白色的更好看一些。X370GTN的M.2接口在主板的背侧，正面看不到SSD，所以我觉得把漂亮一点的新款T10换下来用在大板上，这样更好看一些。
下面是硬件上机时间，先安装好挡板◢
主板上机◢
貌似显得空荡荡的，CUBE左侧预留的空间比较大，所以分体水冷可操作性比较高◢
然后把电源装好，方便规划走线◢
“字正腔圆”
“字正腔圆”+1
然后把显卡安装好◢
“字正腔圆”+2
正面布线比较简单◢
机械硬盘使用的是2.5寸的笔记本盘，之前介绍过，这样节约空间减小热量也很静音◢
甩掉心塞，终拾激情 — Ryzen 小钢炮 回炉再造重生记_生活记录_什么值得买
OK，安装好前后面板◢
关闭侧板◢
正面◢
关闭正面面板，完工◢
PART 6：整机效果展示
历经千辛万苦终于完成了，当看着自己的作品的时候，感觉好有成就感，比之前用VR1做的小钢炮相比完全是两种不同的风格，那个更精致，这个更Cooool（一语双关），总体上我更喜欢CUBE的风格一些，虽然体积有点大，但称之为小钢炮也不为过。
最喜欢的就是这个角度◢
点亮正面◢

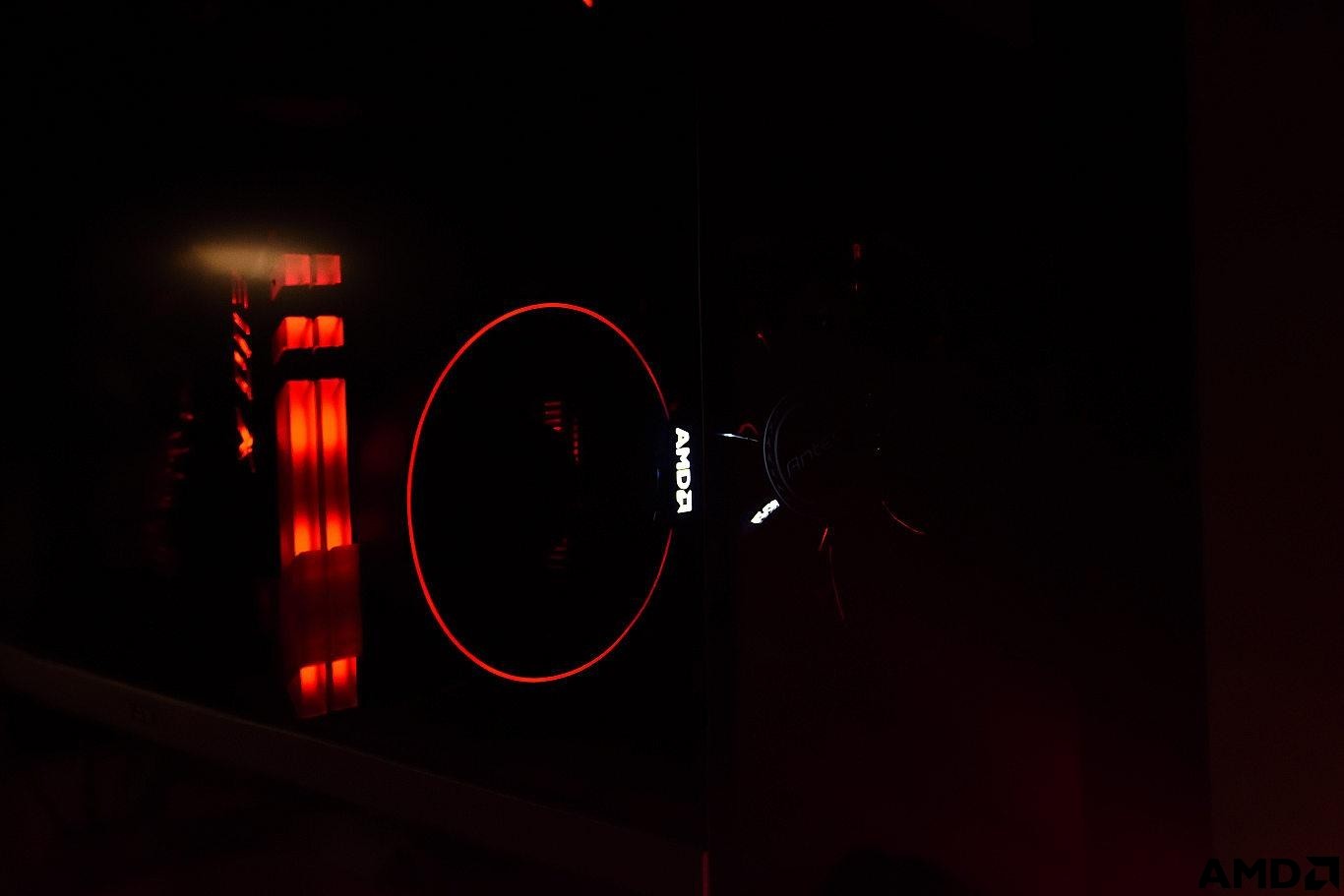

银色的风扇、亮白的AMD LOGO、1700原装散热的光圈、发光的显卡与内存◢
P.S.其实主板、内存、显卡、散热器以及机箱的氛围灯都是RGB的，机箱的需要通过电源边的按键来调节，其他的通过相应软件来调节就可以了，因为我个人非常喜欢红黑配色，下面就只做纯红色灯光的展示。
这张很正，显卡的风扇光圈给人一种鳍翼的感觉◢
上桌展示◢
伊利丹发来贺电◢
外观上我的满意度远超VR1搭建出来的效果，虽然从整体性上距外星人或者是玩家国度的整机有一定差距，但是效果整体性较强，风格统一，搭配合理。但是光外观OK还是不行，不能像上次一样运行温度太高成为摆设，接下来我们再来看看，这台“回炉重造”的锐龙主机到底还是不是锅炉。
PART 7 最终的试炼
RYZEN 7 1700的CPU-Z的截图，其全核睿频仅仅才3.2GHz，可以说还是有点低，因为这块主板超频能力有限，所以这里我依然不做超频测试，并且建议如果要超频的话务必选择一款更好的散热器避免影响CPU的使用寿命◢
影驰GTX1070GAMER的 boost3.0直接让显卡工作的极限频率上，就比如这块1070，其默认频率是1620Mhz，但是他稳态的工作频率在1800Mhz以上，甚至可以到1900Mhz◢
锐龙1700的默认跑分◢
下面是温度测试
鲁大师压力测试温度显卡与CPU类似均在55摄氏度左右，比之前RX480低了10度左右◢
整机功率竟然才200W◢
然后是AIDA64的稳定性测试，单烤FPU项目，温度达到了65度左右，功率140W左右，因为这项不涉及显卡，
用Furmark单独烤显卡，压力测试一段时间后来看看显卡的温度，如果显卡能长时间稳住不降频，就可以证明机箱中的中的温度被有效的控制◢
通过分析GPUZ统计的数据可见，GTX1070GAMER的频率最终维持在了其标称的1823Mhz附近◢
GPU的使用率相对比较稳◢
风扇的转速也不高维持在了1800转以下，相比RX580的3000转噪音小了很多◢
温度最终稳定在75度◢
通过分析以上数据可以发现GTX1070GAME运行稳定，温度、风扇转速都没有达到极限，可见机箱内的通风散热效果是可以满足的。Furmark烤鸡功率接近300W，因为Furmark GPU BUNNER是单纯是烤显卡，所以显卡功率大致在200W附近，OK，个人觉得没有必要在测试下去了，玩了几盘游戏，手摸机箱的温度，并没有明显的增加，由此可见这款机箱也能达到不错的体验◢
最后来个整机鲁大师娱乐娱乐◢
结束语：
经过了重新调整思路。更换已经，终于让我的ITX平台重生变成了真正的小钢炮。8核心16线程的锐龙CPU、GTX1070显卡、16G 高频双通道内存、650W金牌电源、NVME高速SSD相信每一项都是性能满满，而且不用再担心温度，让“小钢炮”有所作为。
当然，经过了这两次折腾，钱花了不少，存货也多了不少，但是无论是之前的“失败”还是现在的“成功”至少是能为网友一个或者多个思路，那些该买哪些不该买。就拿之前乔思伯VR1来说，如果用锐龙或者i5/I3/G4560与GTX1050TI搭配，同样的构造同样能打造出来一台入门的小钢炮。或者是用更好的风扇，公版设计的显卡，同样是锐龙+北极星的配置也许也能改善很多，换句话，并没有单纯行与不行的硬件，只有合适与不合适的搭配，到底如何搭配更合适，正是我尝试的最终目的。
抛开之前花掉的钱，粗略算了一下，我这台小钢炮的造价已经接近一万元，也许有人会说，“都接近一万元了，要我能配出1700+1080TI的主机了”，但我想提醒的是，吃快餐、吃大餐同样都是吃，可能快餐吃得还更饱一些……然而并不会为了省钱去吃一辈子的快餐……合适就好，喜欢就好，开心就好，毕竟千金难买我愿意。
OK，以上就是全部内容了，这期的图文都非常的多，非常感谢能看到最后的各位，希望能有对你有用的内容，期待您的评论与交流，无论是批评还是建议，生命不息，折腾不止，7月可能是硬件爆发得一个月，X299，VEGA，X399这些到底值不值得入手，我们后会有期。
|
