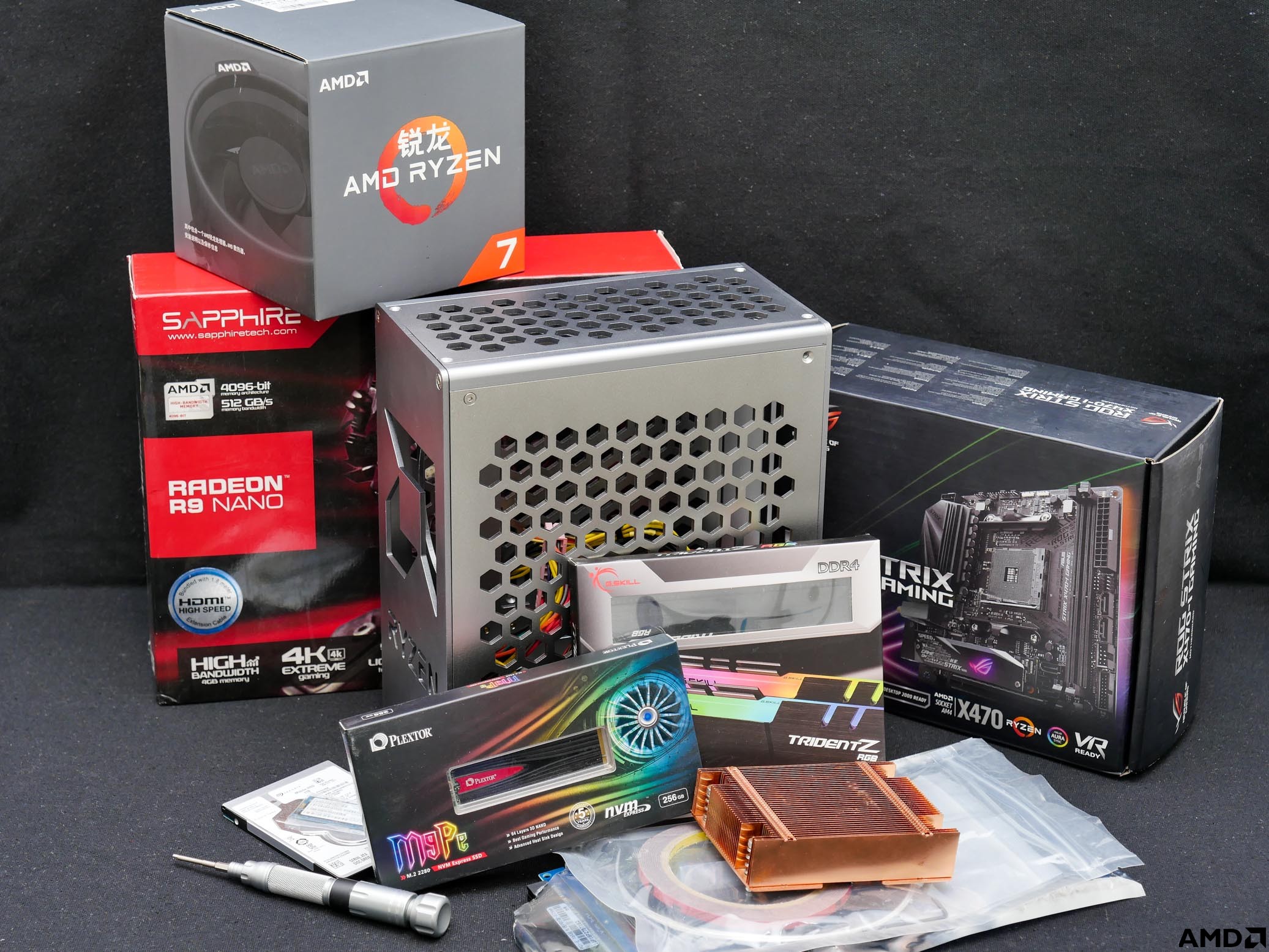

自从上次装了MATX的全A信仰机器之后，就一直想做一个itx，真正意义上的itx，而不是市面上一大堆动不动就是10L的大型itx，我个人认为itx既然已经让主板做到小型化，机箱反而做大了甚至不如装MATX，所以今年准备了一年，先是定制机箱，再是准备硬件，终于可以装出一个让我比较满意的itx了
本次装机的目标是一个真正的小钢炮，所以机箱我委托我一位朋友进行定制，他有好几套itx的方案，我选了一套兼容性比较好的，定制了前面板，做了AMD的徽标和RYZEN，没有做红色的阳极氧化，毕竟经典的AMD是黑绿，加入ATi才变红
这个机箱因为组合方案很多，并没有量产，如果想要定制的话，可以在下面留言
机箱的结构是主板倒置，显卡和主板背靠背，这样的结构在紧凑型的ITX中算是比较常见的，中间需要一根PCIE延长线连接显卡

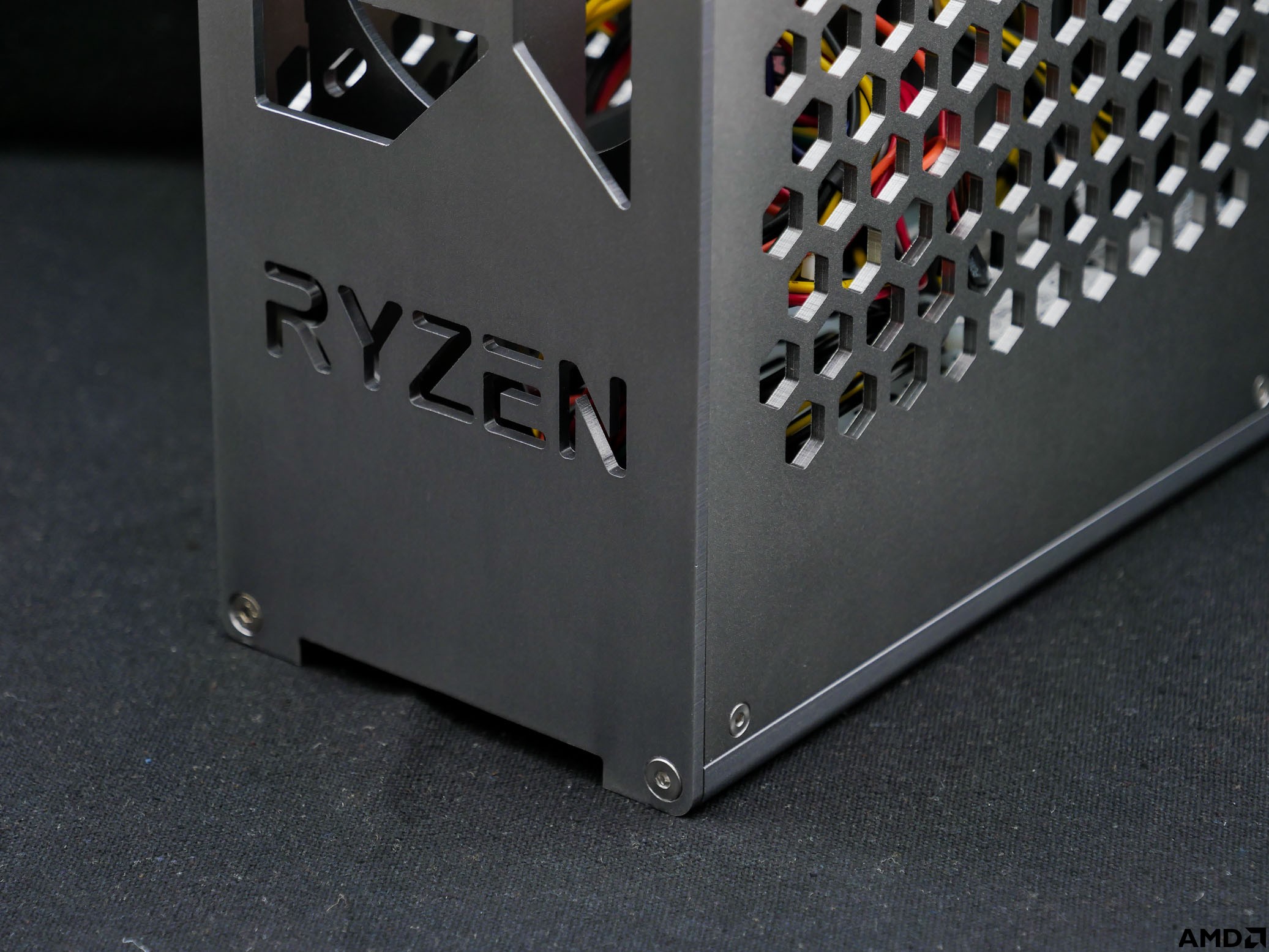

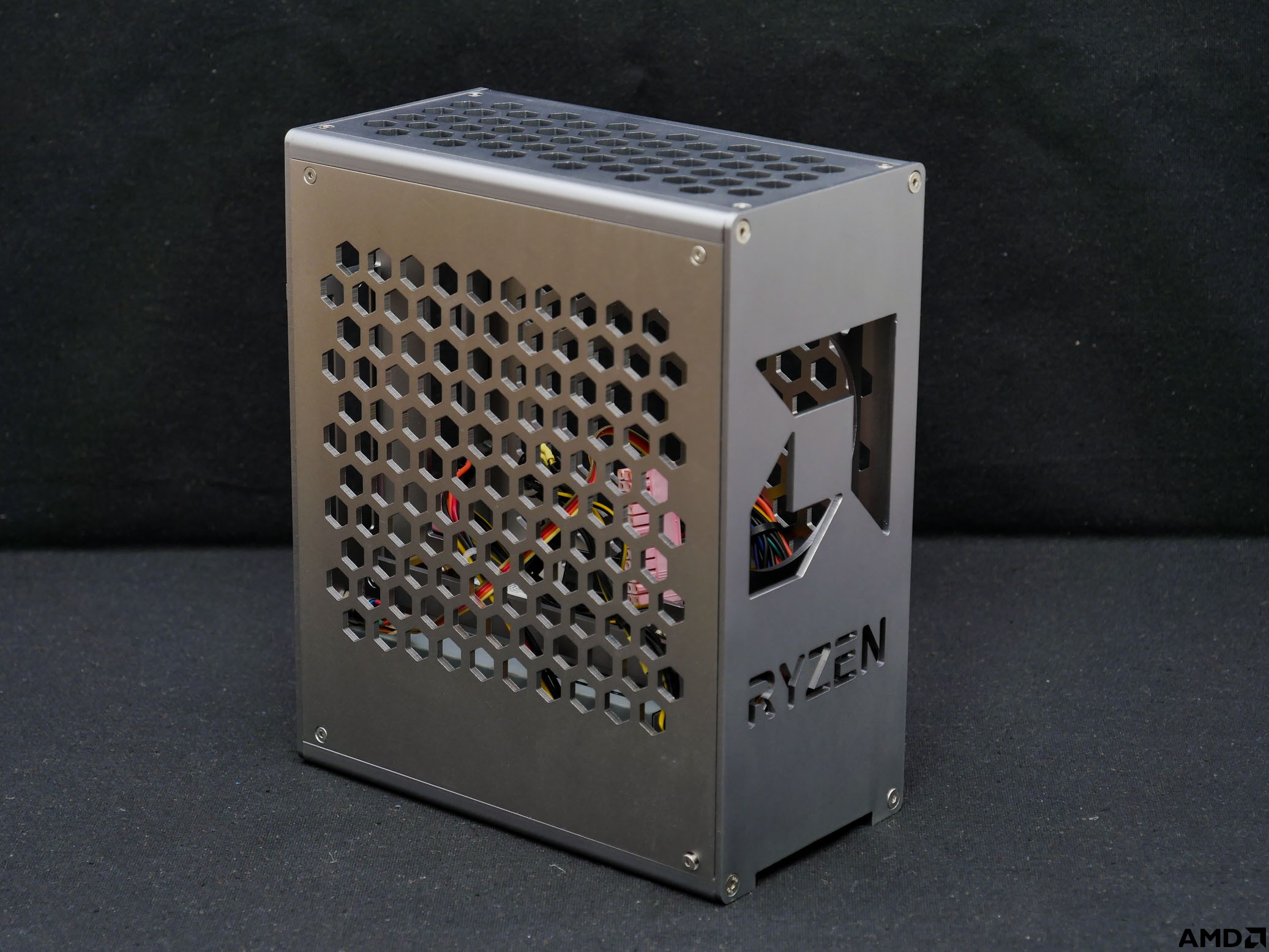

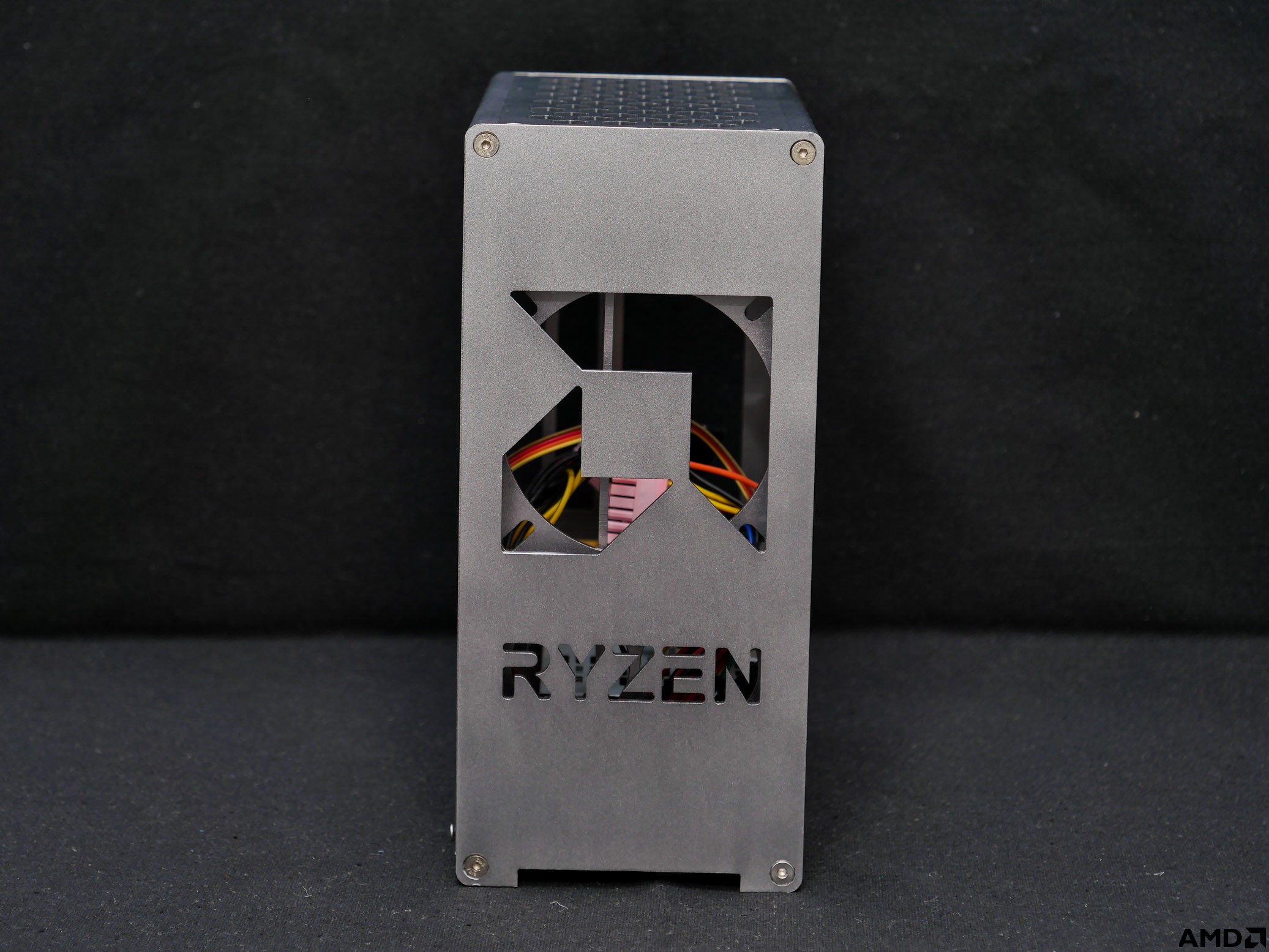

机箱正面定制了一个AMD徽标，虽然现在是穿通的，但是正面可以放一把9015风扇，放进去之后加一个防尘网，让标志变成黑色的就好看多了
金属件的精度一般，因为我这位朋友家里没矿，也没有铣床，所以是找的代工，之前一批的件误差略大，之后换了一个代工厂，精度比我这个高
机箱所有的连接件都使用内六角螺丝，一共两种规格，在附赠的盒子里送了两把内六角扳手，方便没有内六角螺丝刀的玩家装机

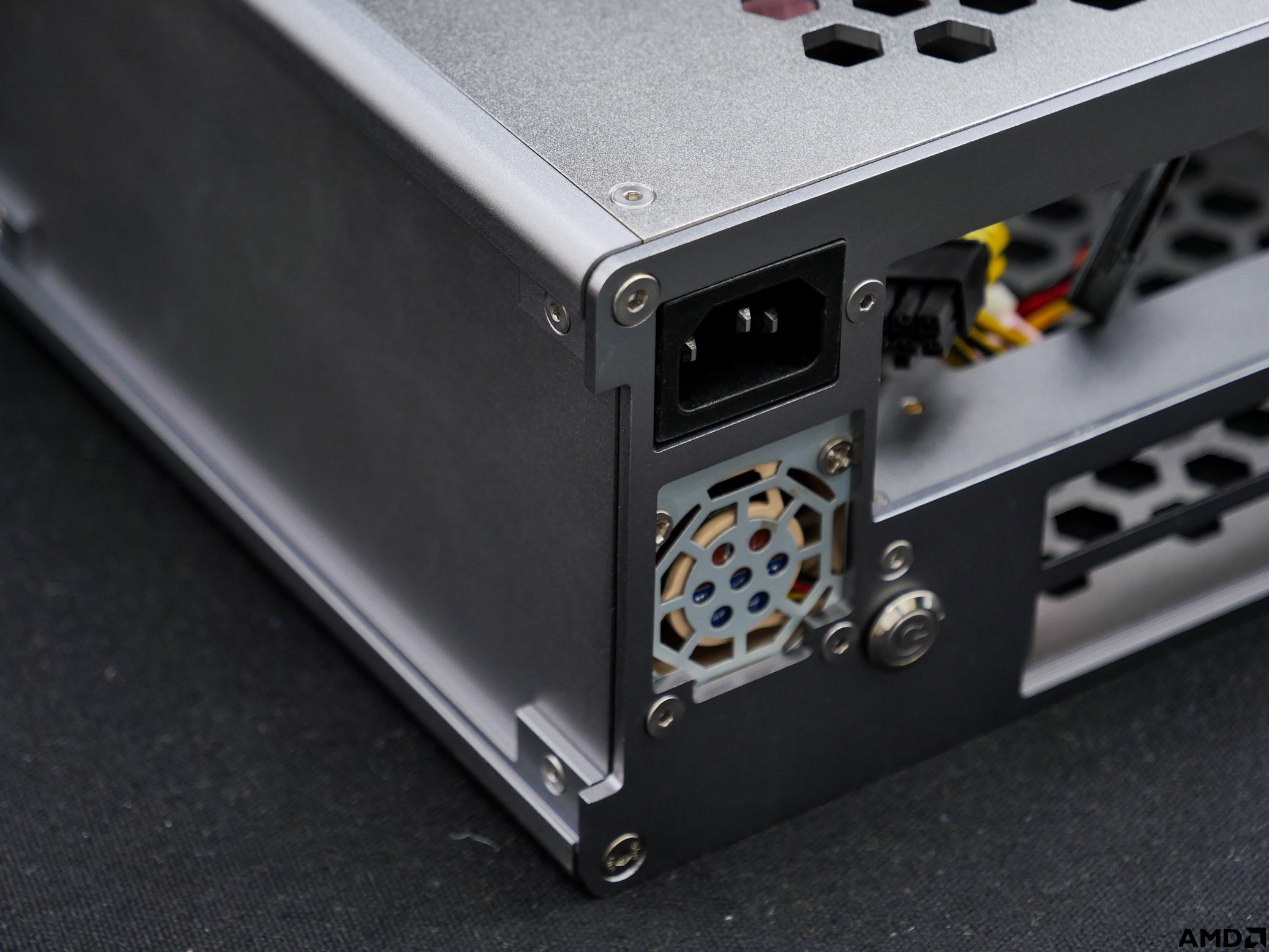

为了正面美观，机箱的电源键放在了尾部，带一个PowerLED，按键的品质还不错，按着比较舒服
电源在机箱的底部，降低重心防止倾倒，使用的规格是flex电源，我这个电源是益恒的7145b，450w额定功率，铂金效率，是小电源里非常好的了，然而性价比远远比不上1U电源，只能做到1块1w的样子，后面的风扇已经改造成了猫头鹰的小风扇，中速静音效果也还行

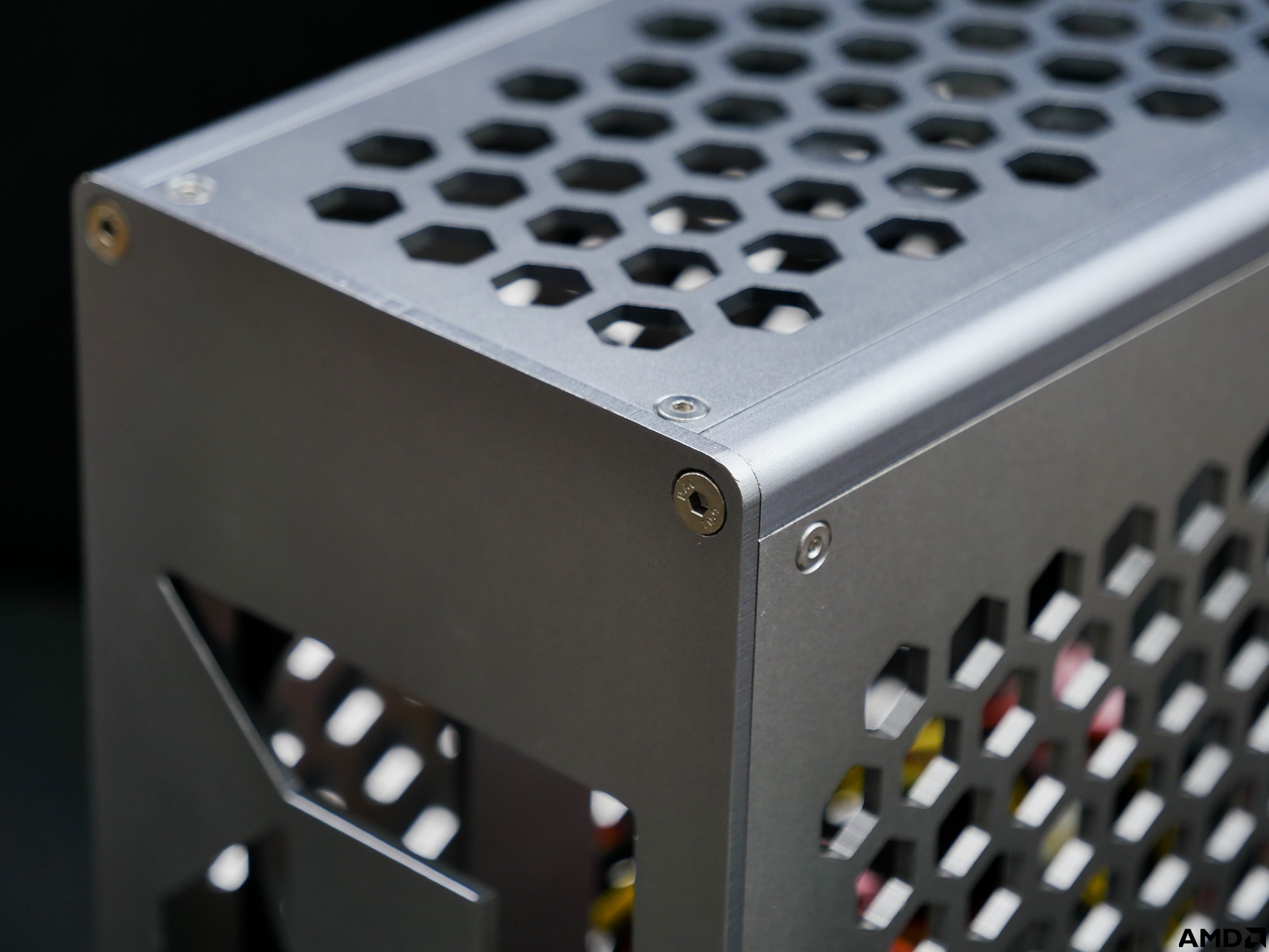

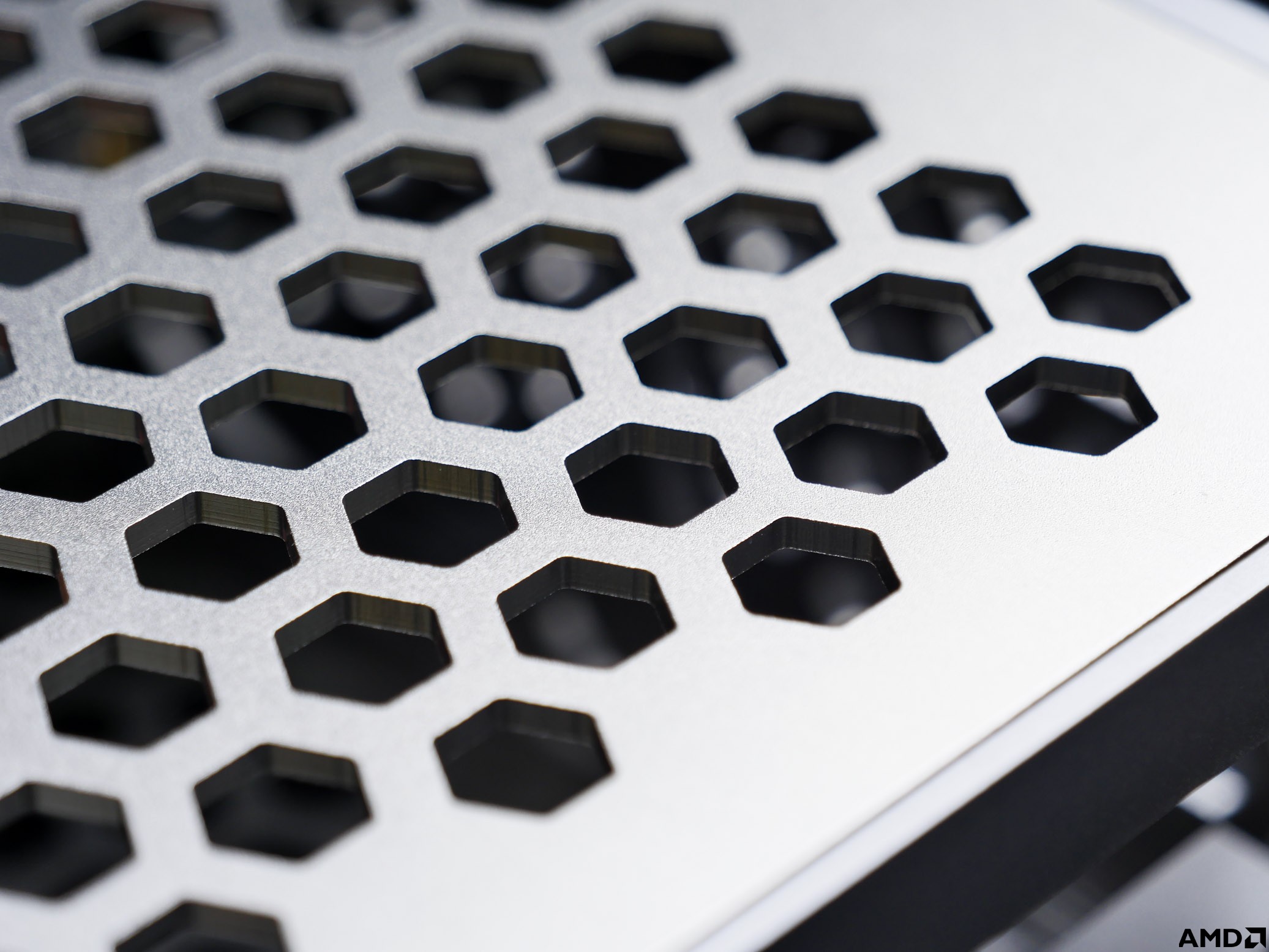

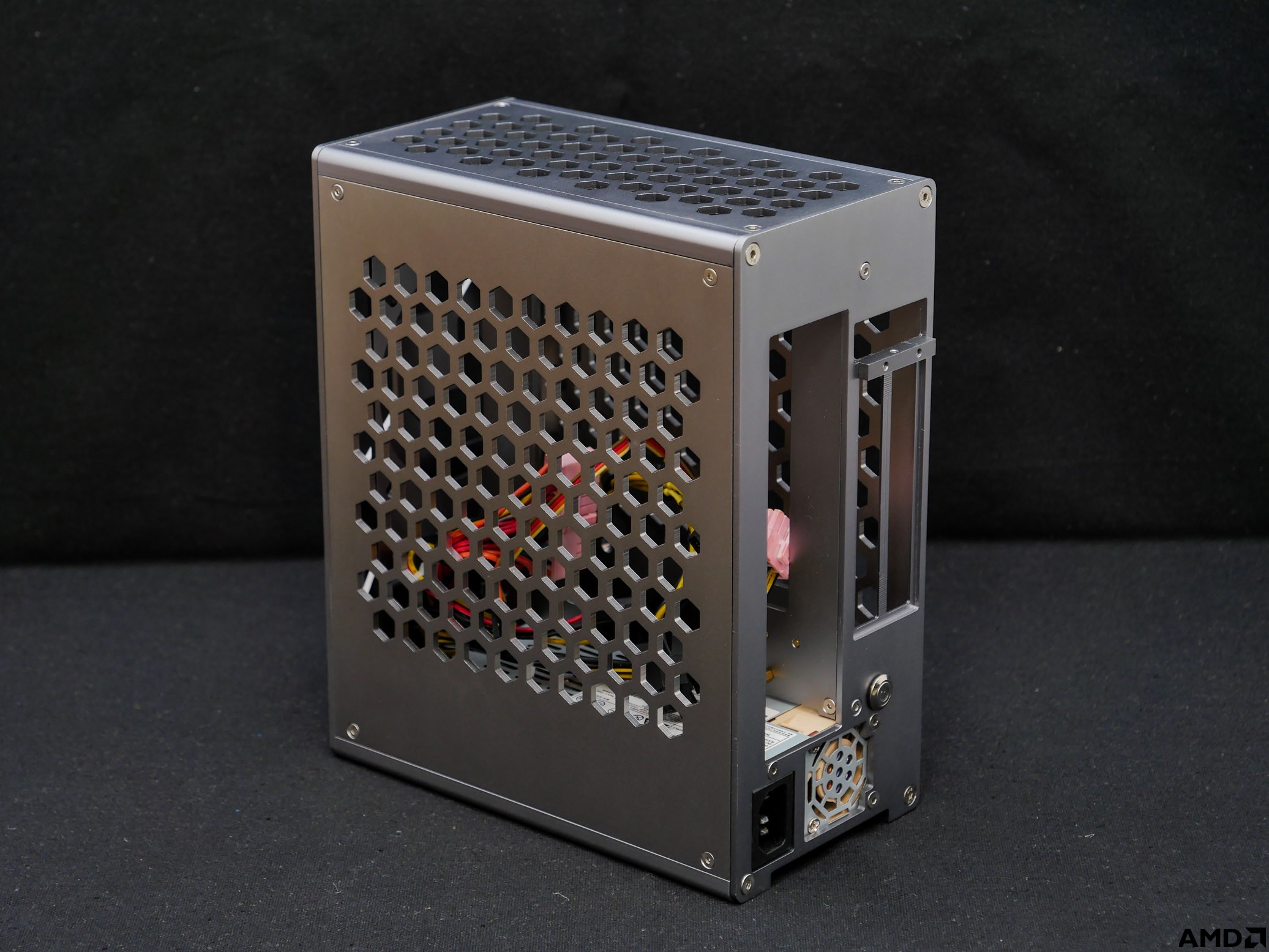

两块侧板全都是六角蜂窝孔，还有其他图案和孔位可以定制，比如三角孔和条形孔，我为了散热比较好所以定制的是六角蜂窝孔

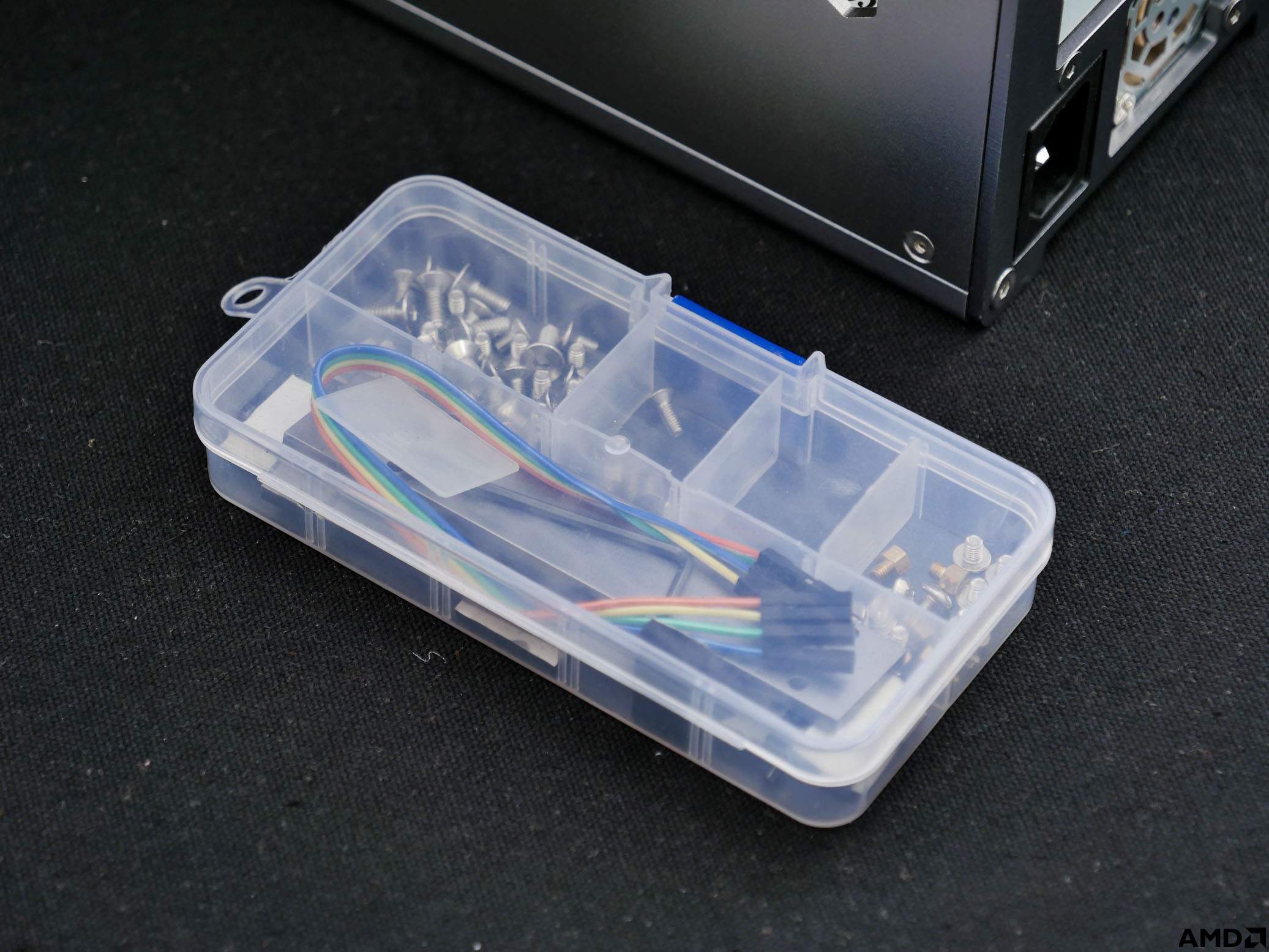

随机箱附赠一盒螺丝，里面还有扩展的硬盘架和跳线的延长线，我只用得到一个2.5寸硬盘，所以用机箱里面那一个就够了，这个螺丝盒里有机箱上面基本上所有的螺丝，如果装机的时候失手掉了还有可以替补的

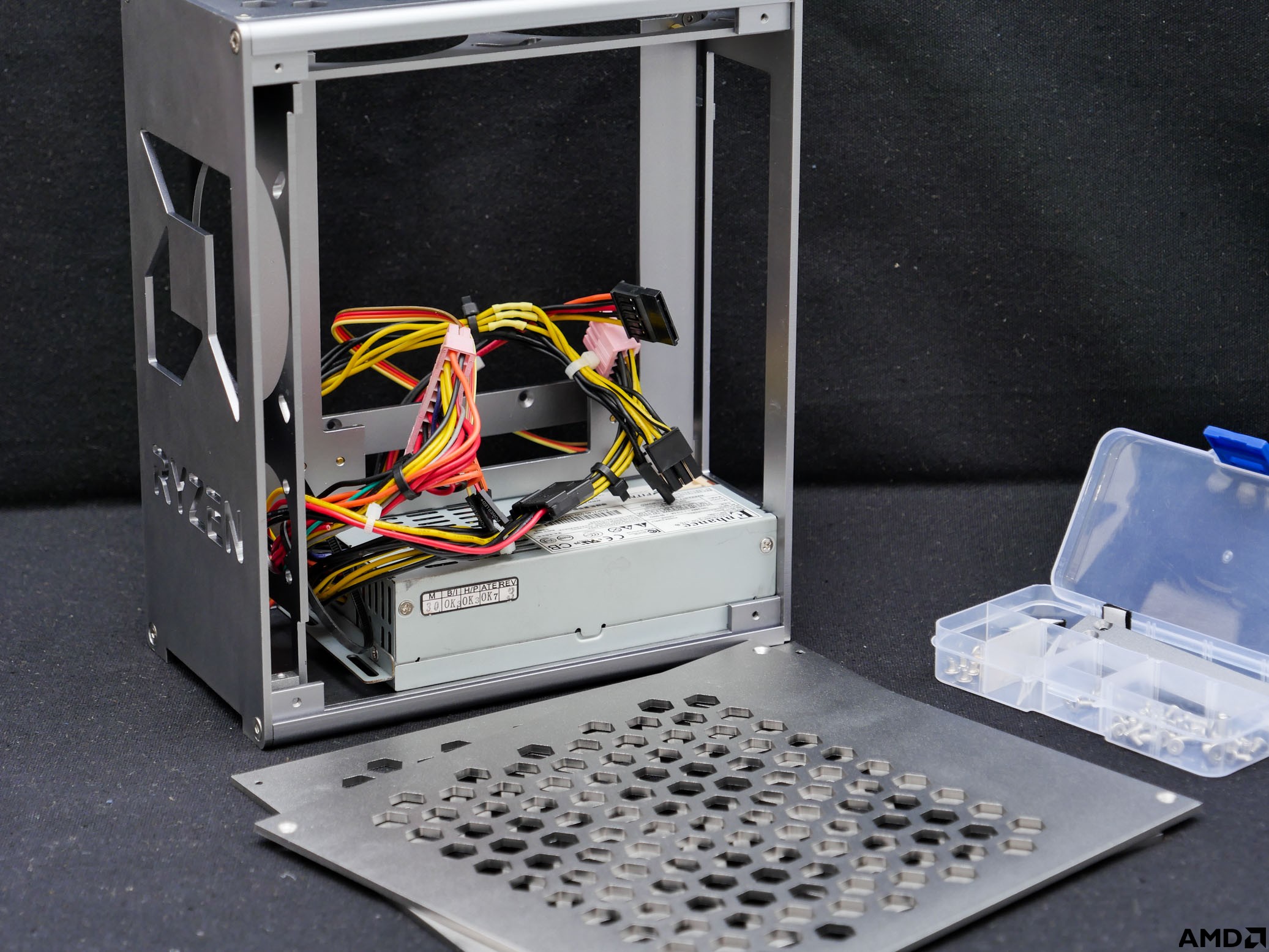

电源的线没有改感觉是个痛点，准备有时间了再扒出来改成镀银线，小机箱里面走线难度大，不改线确实不太好装。打开两边的侧板，再打开上面的顶板就可以开始装机了

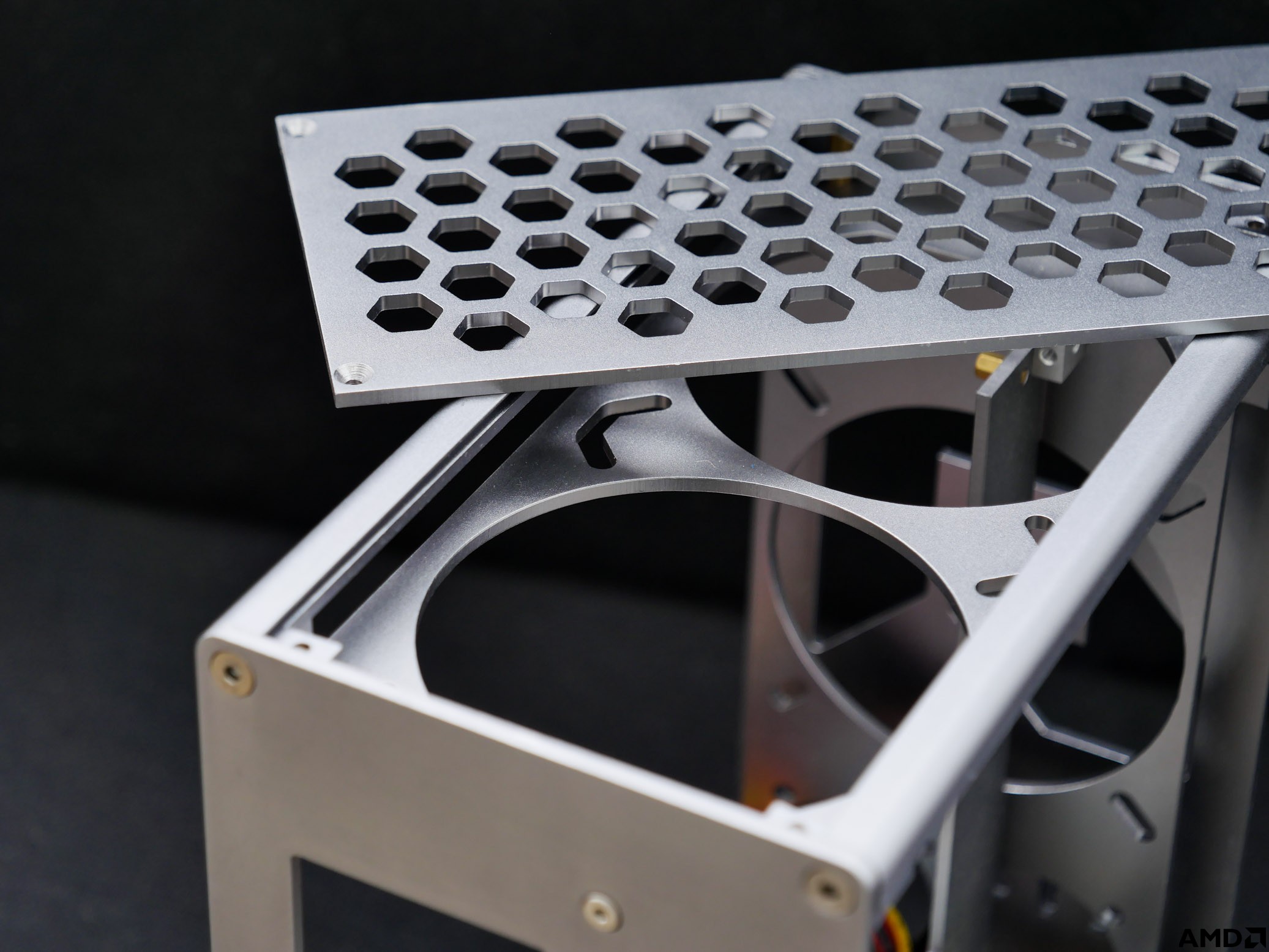

打开顶板之后可以看到两个9015风扇的位置，也可以用8015或者8010风扇，正面板上还有两个4015风扇的位置，如果有需要可以装上。机箱上总共可以装的风扇是3x9015+2x4015,9015可以替换为8015或者8010,散热可以做的非常好
接下来是主板，既然是itx，自然要用质量高的板子，多方比较之下，还是选了最贵的Strix X470i，另一位土豪朋友说得好：“当你不知道买什么的时候，买最贵的总没错。”
AMD目前最新的X470芯片组，支持2000系列的CPU，主板作为华硕ROG STRIX中的最贵的itx，自然也是支持Aura的，但是我并不打算要灯光，所以装机装好之后就把灯光关闭了

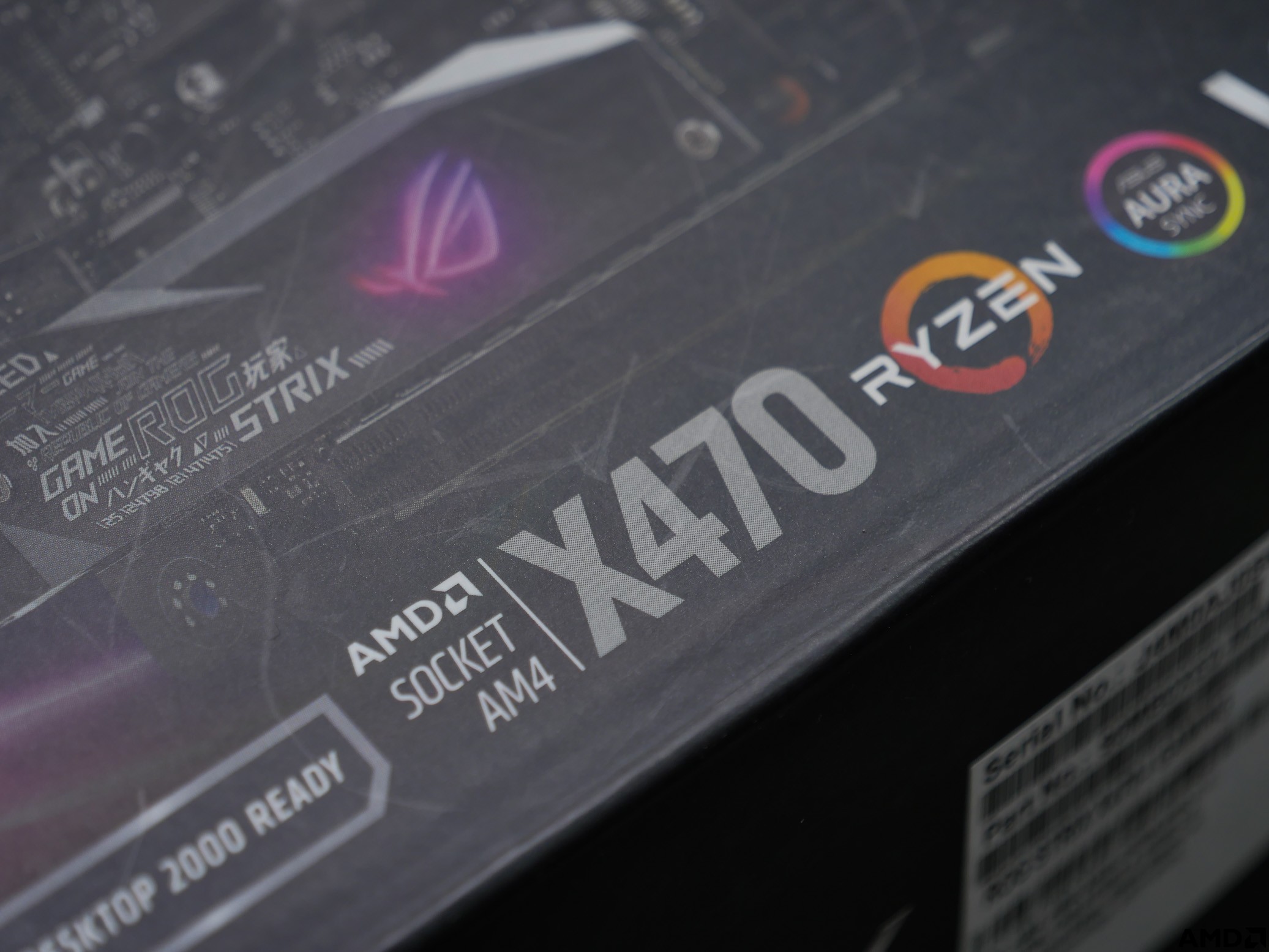

主板的盒子虽然面积小，但是比一般的主板盒子都要高，因为里面的配件已经远超一般中端主板

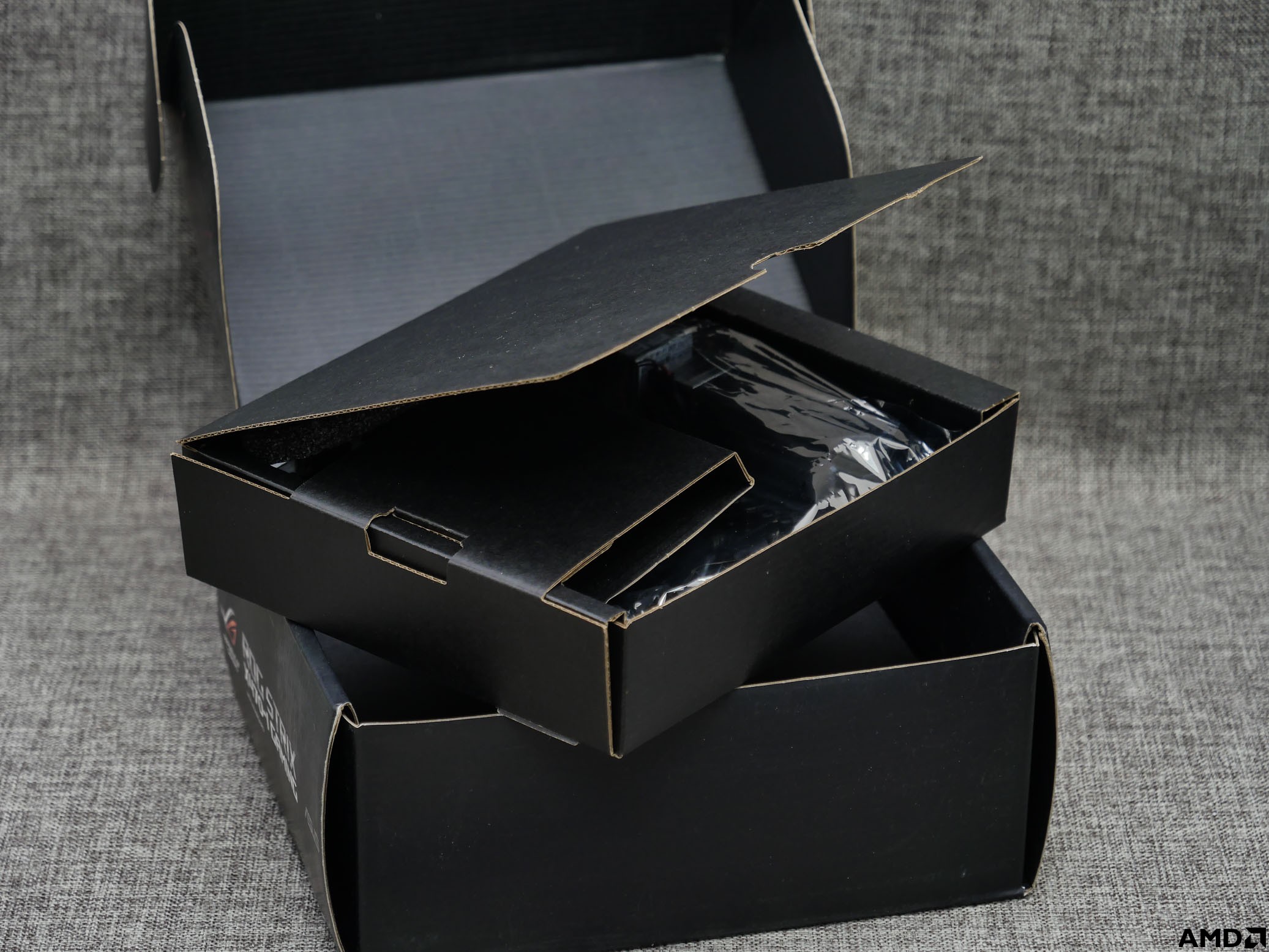

主板放在上面的盒子里，两边都有纸做的加固结构，上盖还有黑色珍珠棉的减震垫，保护得相当好

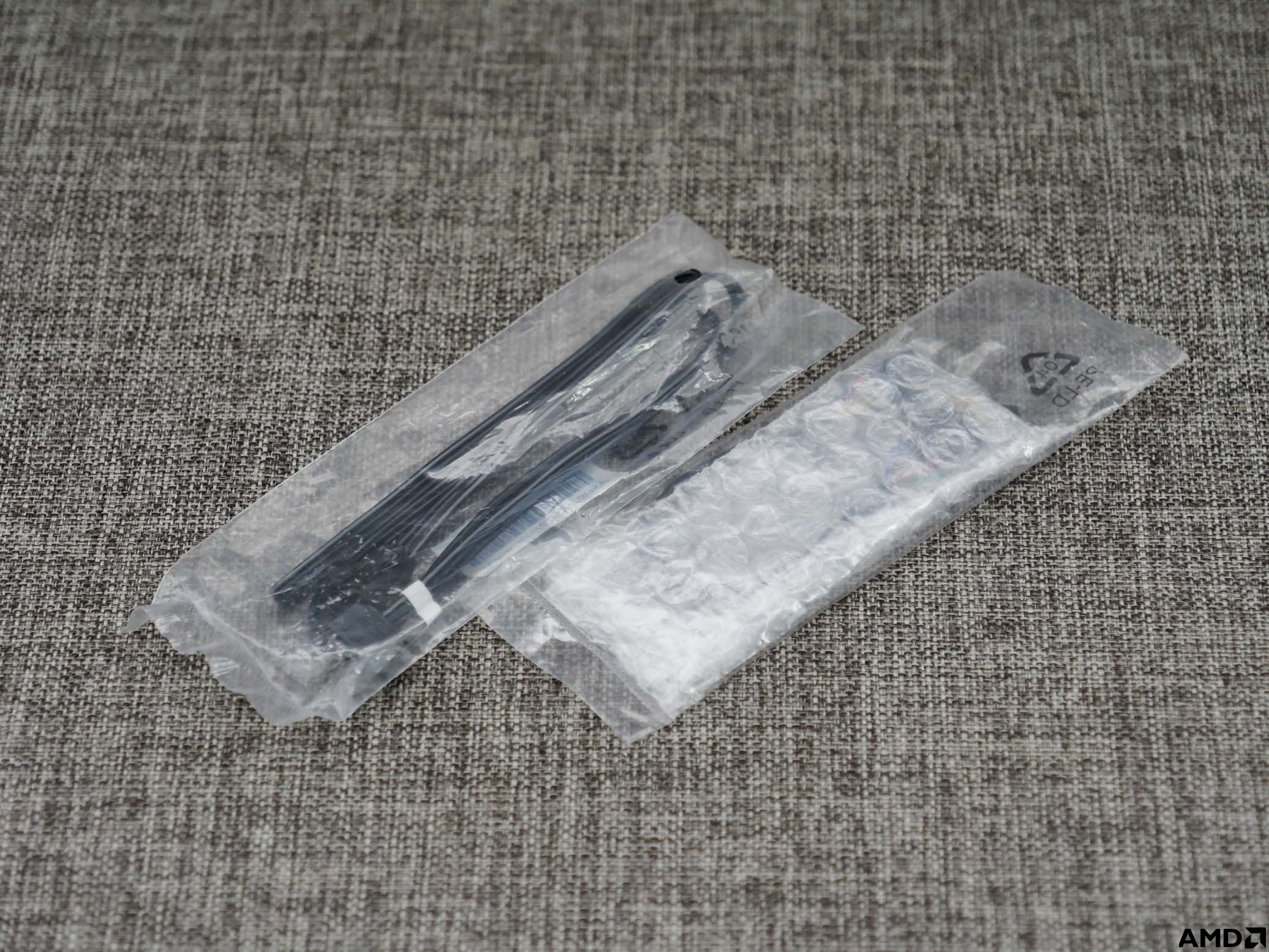

先来看看配件，这一组配件是装机的时候必须的wifi天线，Sata硬盘线，主板的挡板
这一组是主板带的纸质资料，只要是ROG系列主板就一定会有的贴纸+欢迎加入ROG的卡片，还有配套的说明书和光盘
ROG系列主板才会带有热电偶测温器，和扩展板的连接线，然而在紧凑型itx中空间不是很够，本次装机可能用不到这两个配件，在更大的A4结构或许可以一试
主板用一个防磁袋包装，因为要测试散热器转接板的原因，这个主板已经被我拿出来过拆支架装U很多次了，所以防磁袋显得有点旧

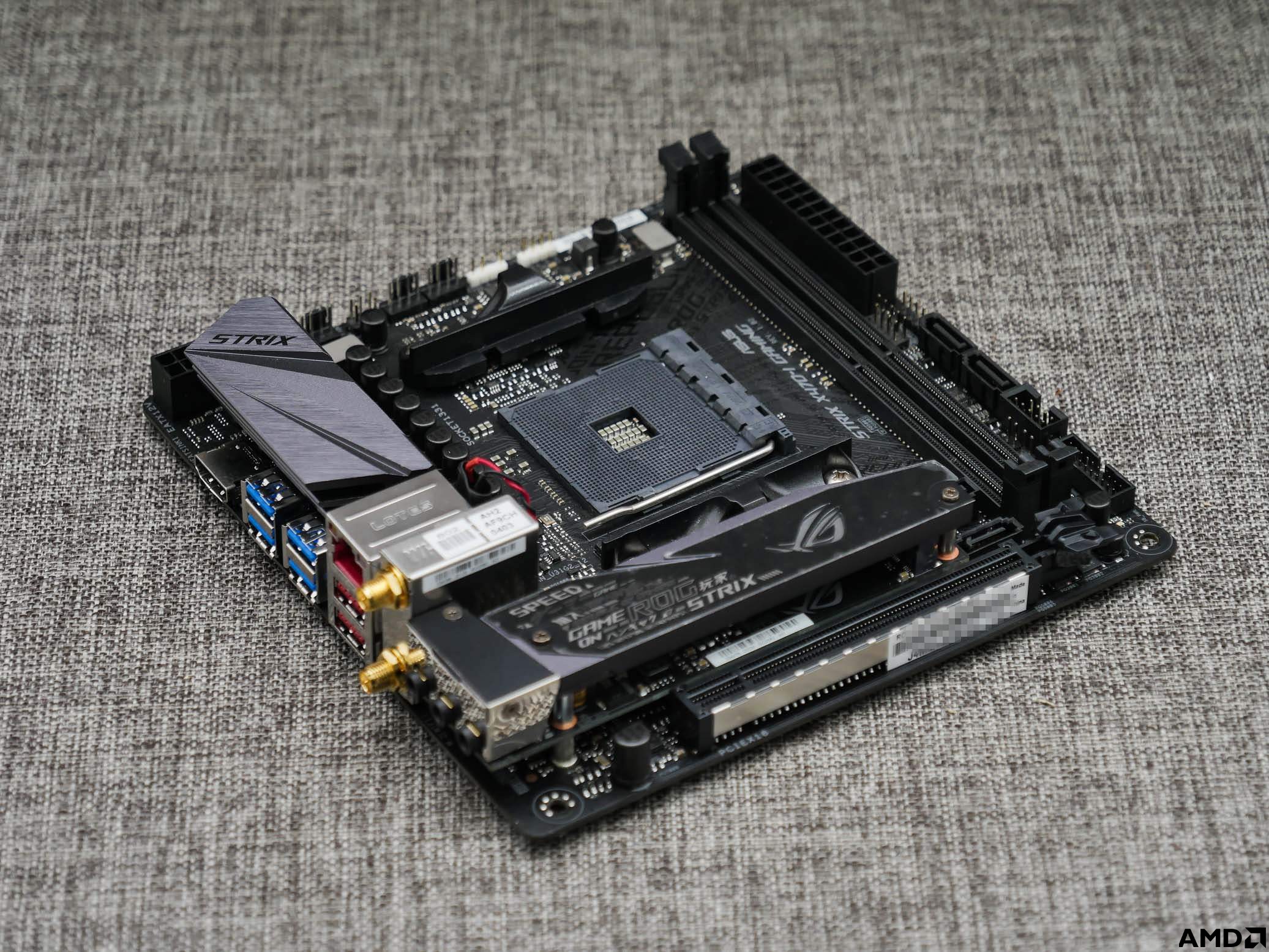

主板是标准的itx结构，17cmx17cm，全高挡板尺寸，一条PCIEx16，两条内存槽

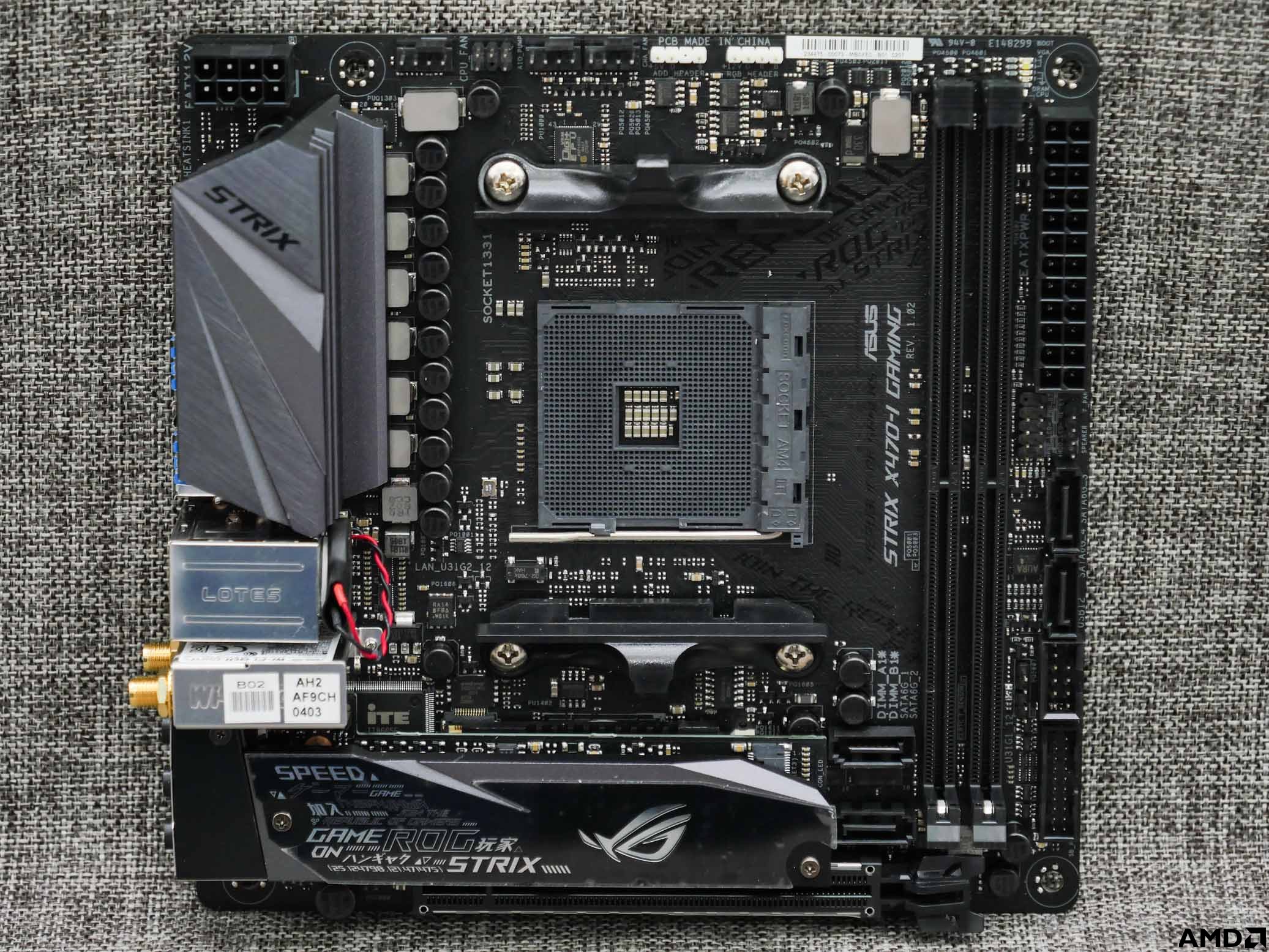

来一张标准正面免冠照
主板的背部IO比较丰富，4个USB3.1gen1，还有两个USB3,1gen2，为了itx用户考虑，加入了一个WiFiGo模块，这个模块对于基本上没什么扩展性的itx主板来说太关键了，X470i上也有上一代主板没有HDMI接口，这下可以用前代APU来点亮刷bios了

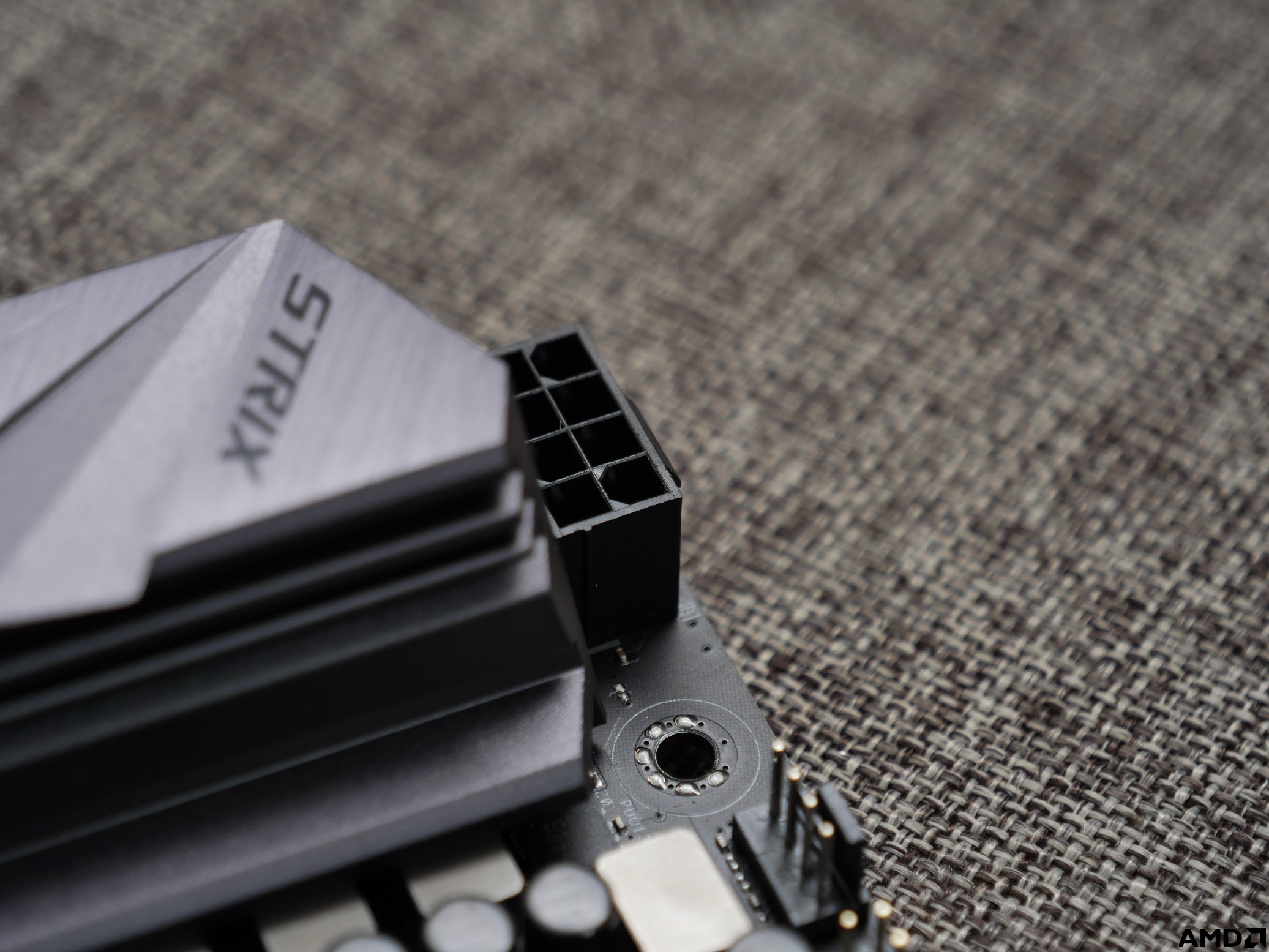

主板使用8pin供电接口在主板的最左上方，IO的旁边，为了这个接口，我特地托我这位做机箱的朋友帮我延长了CPU供电线，所以电源和机箱是一起发过来的
供电区域有一个硕大的散热片，比起上一代要大些，主要是为了在itx极限超频的时候，MOS的散热
主板上面还提供了3个4pin接口，一个是AIO 水冷使用的，接风扇也可以，只需要在AI suite里面拉一下曲线就可以了

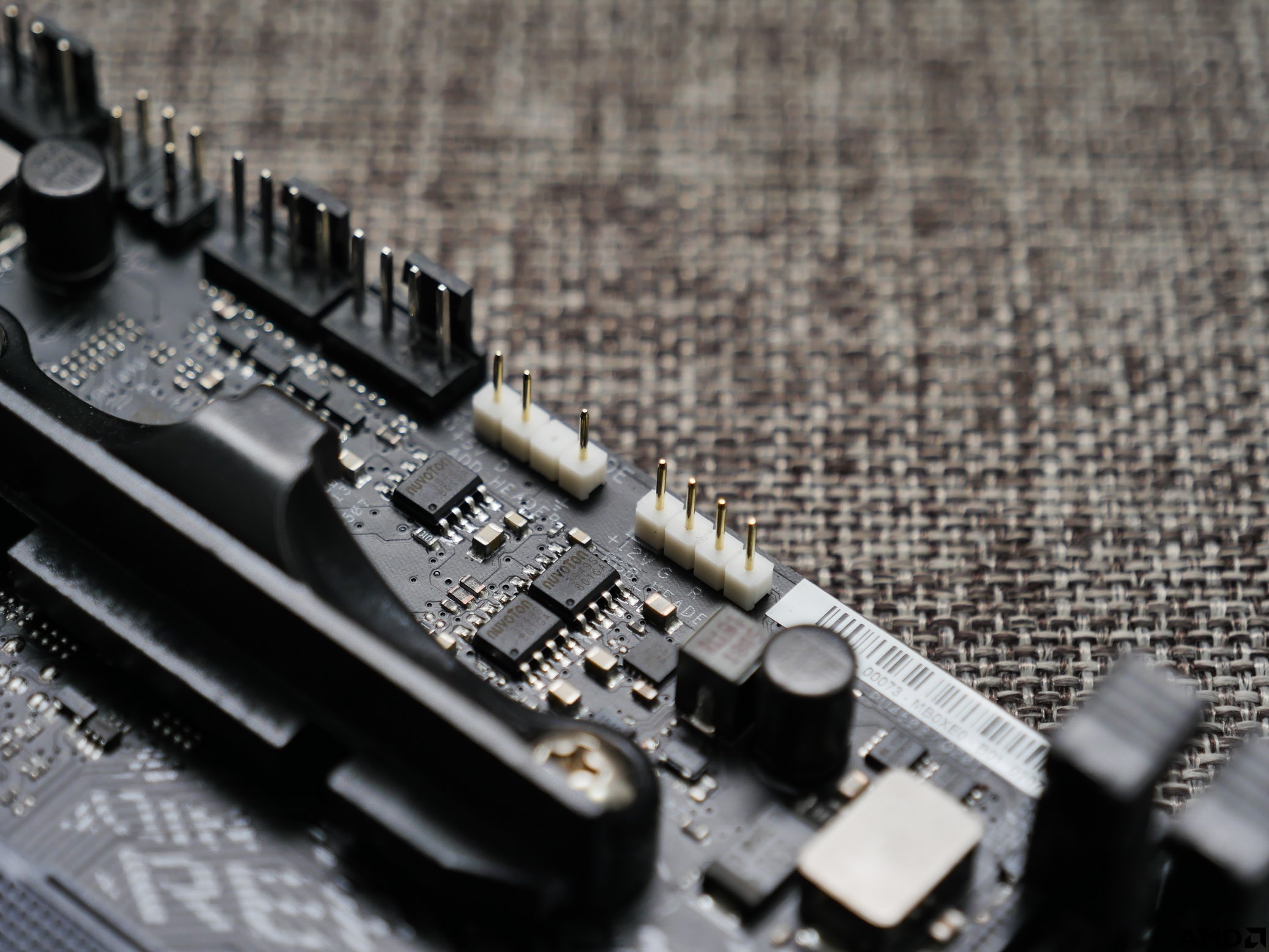

主板上面还添加了3pin的5V argb接口，和支持Aurasync的12v 4pin插针，然而本次装机不是为了RGB，可惜了这两个功能强大的接口

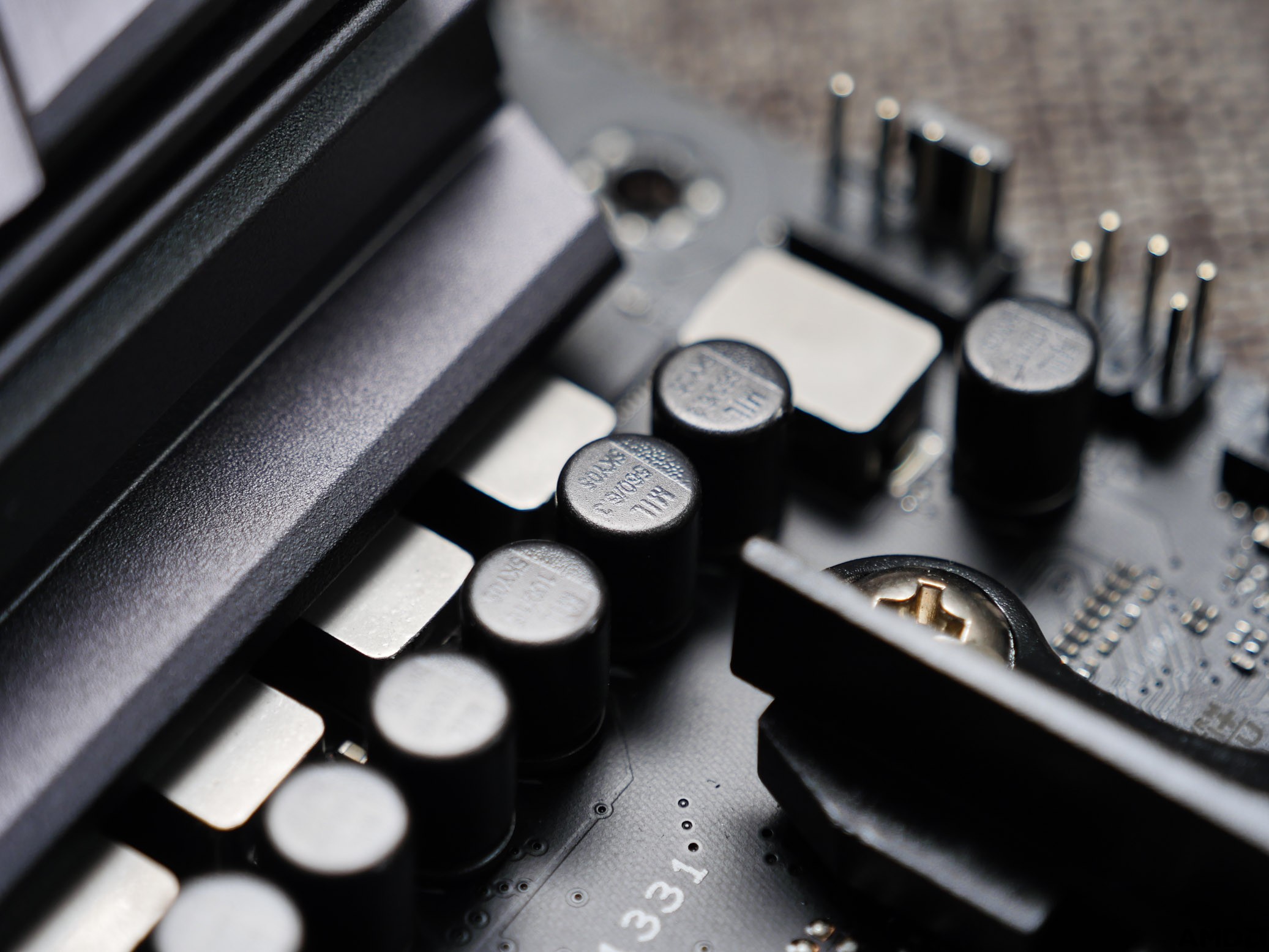

电容使用的是STRIX惯用的富士通定制电容，全身黑化，据闻寿命比一般电容长一些，在Tuf系列中的有些主板也是用的这个电容

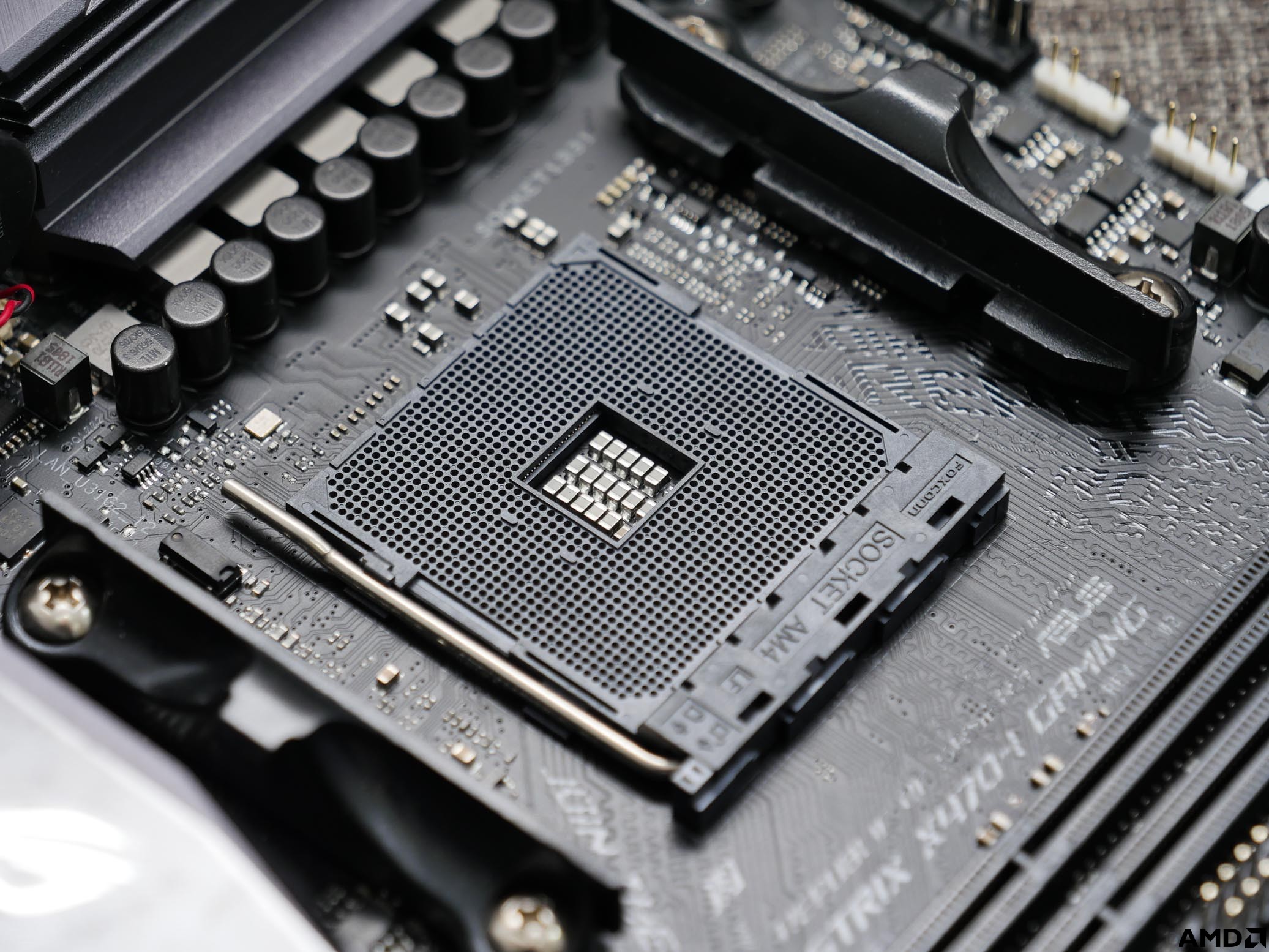

AMD承诺，AM4接口会一直使用到2020年，X470上面自然也是AM4接口，PGA1331，好像并没有AM4和AM4+的区别，所以一出来大家都用的黑色插槽

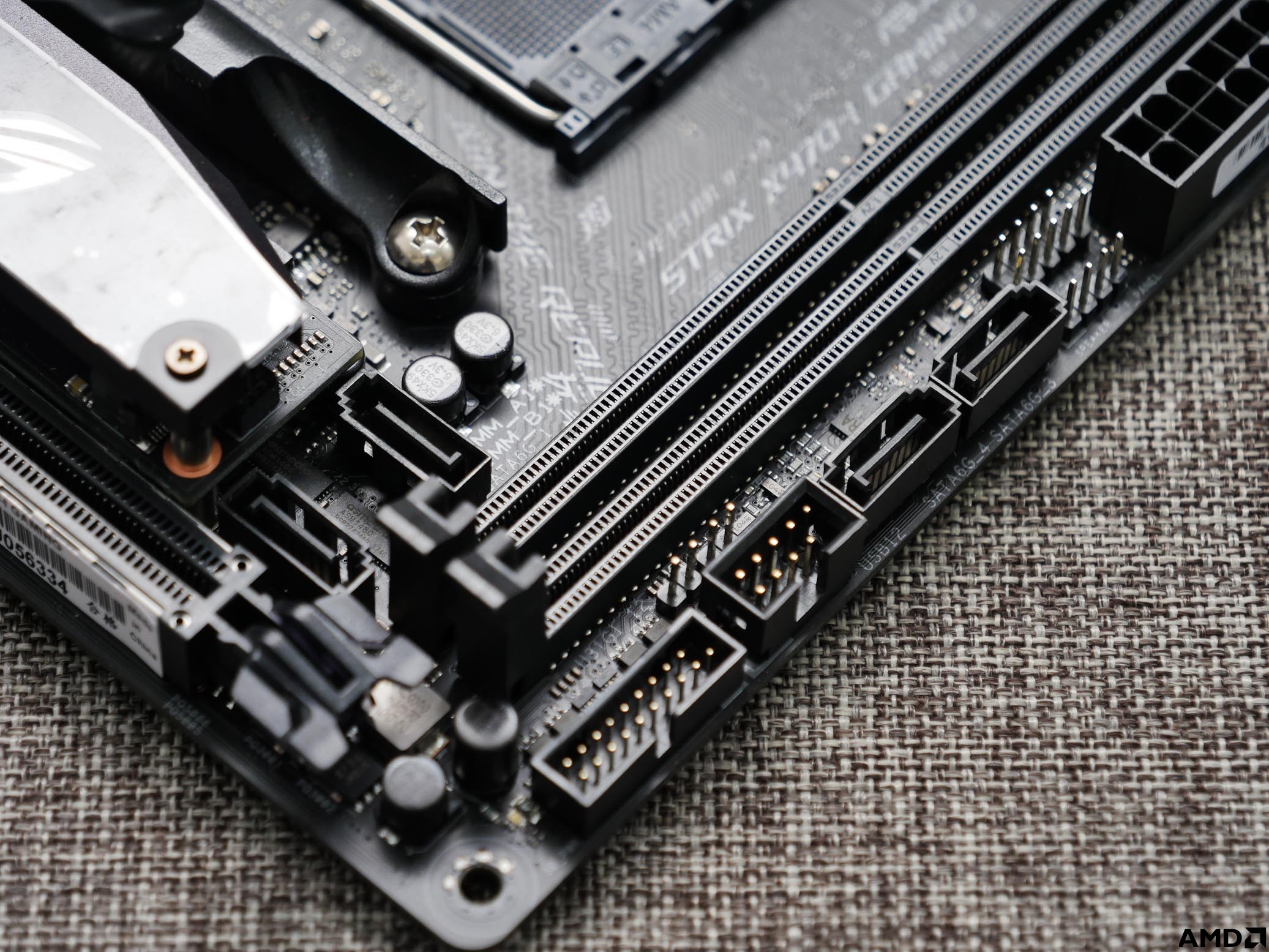

主板的扩展接口基本都集中在右下角，有4个Sata接口，一个USB3,1gen1接口和一个USB2,0接口，即使你需要speaker的话都有

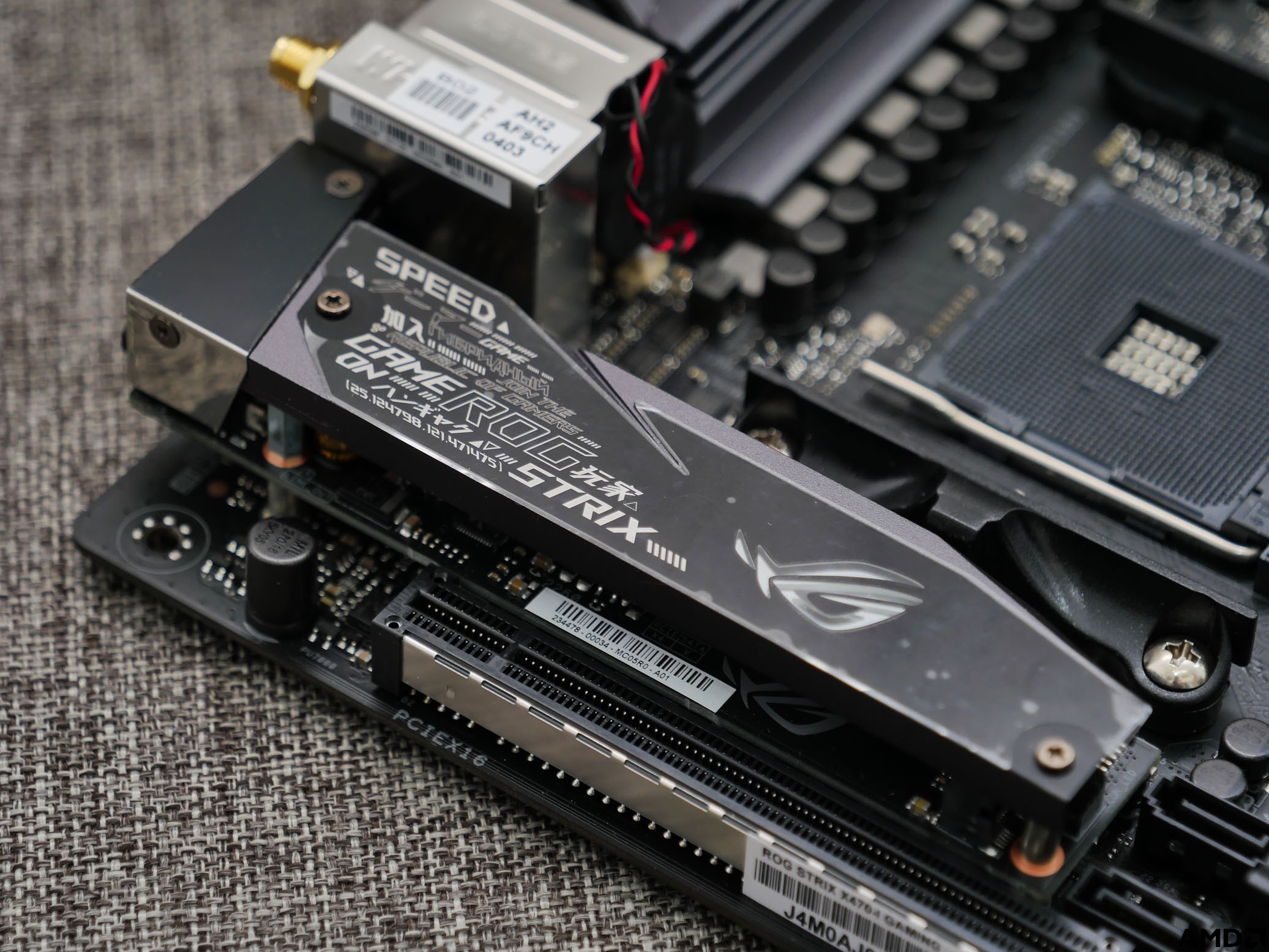

PCIE槽上面有一个硕大的散热片组合体，之所以称它为组合体，是因为它的功能非常之多。最顶部的纹饰是这一带主板特有的，加入了各国语言和华硕本部的经纬度位置，要是能凑齐八种语言那是坠吼不过的
移除散热片上的两个螺丝，就可以把散热片取下来，X470i的败家眼可以亮，所以有几个插针，感觉迟早被我弄弯......
这一块板子上面是一块独立的板载声卡，使用的仍然是ROG STRIX惯用的S1220A芯片，配置和之前的itx主板相差不大
隐藏在这块板子下面的是一个散热器，给芯片组散热，这里就不拆开看了
主板的第一m.2槽被转移到了这块板上，所以主板在这一块区域的功能集成度是相当高的，这种紧凑的设计确实很适合itx
主板背面这一根插槽是2号插槽，矮版，更贴近主板
拆掉MOS散热来看一看供电用料，这一块MOS散热用的还是铝，加了很多沟槽帮助散热，做了磨砂工艺并且阳极氧化，感觉做工比上一代更好
供电的芯片是DIGI+的ASP1405i，原生支持6+2项供电
两相Soc供电使用IR3555M的MOS管，六项CPU供电使用的是IR3553M，加上刚才说到的富士通定制电容，挺不错的配置
接下来看一看CPU，这次装机因为是itx，所以并不需要很高的频率，但是对核心还是有一定需求的，所以摸出了在二奶机上插着的R7 2700
假装自己又开箱了一个R7 2700的样子，CPU摸出来这么多次散热都没用过，AMD以后干脆出个CPU的简包，不带散热器的那种，降低成本还能造福玩家
AMD在新CPU上对贴纸进行了很大的升级，看上去锃光瓦亮，真好看
CPU上机了，还是熟悉的PGA上板方式，虽然有时候连硅脂带U都会被拔出来
上好CPU之后当然就是散热，这个散热是来自政久的T318，用于1U服务器，原来的插座是lga2011 narrow ilm，所以并不能原生适配AM4，但是这个散热器使用了一大块均热板，散热效果相当不错，在加上高度很低，所以在紧凑型itx里面很吃香
一般的改散热方案是加一块铜片垫高CPU，然后扩孔，强上AM4，我这位做ITX的朋友改变了一下思路，做了一块转接板，调整它的具体方位，让散热器能直接放在CPU上，不和主板上的电容电感冲突。到手之后我又自己改了一下，最终版应该会比这个小而好看很多
涂上硅脂，上散热，手太快硅脂涂好就安上去了，没来得及拍片
直接扩孔的T318会和这几个电容冲突，所以要用铜片，现在改变孔位之后就不会冲突，也不用铜片了，这样一来散热器的整体热阻就更小，散热效果也会更好
至于散热器在背后怎么固定，当然是选用定制的内六角螺丝+高光垫片+绝缘垫圈的组合了
散热装好，非常稳固，以后找个时间看看能不能做个背板，再加强一下结构
散热就此就安装完毕，ROG的钛灰色加上纯铜的红色，金属真的很漂亮
摸出双十一的时候买的内存，幻光戟3200C14，准备装好之后超到3600C16来用，Strix itx的内存超频能力比一般的主板好些，3600c16没什么问题
买这个内存倒也不是为了灯光，因为装好机之后肯定是要熄灯的，这个内存不开灯配色和STRIX X470i风格比较相似，散热片都采用的是阳极氧化拉丝工艺，看着和谐
主机一共准备了两组硬盘，第一组是128g的固态硬盘+1T机械硬盘的组合，因为X470芯片组附赠一个StoreMI的功能，所以可以使用一个小容量的SSD来给HDD当缓存进行加速
这个小容量的固态硬盘因为没有散热片，所以被我放在了由主板散热的m.2 socket1上面
第二块硬盘使用的是浦科特的M9PE 256G，双十一的时候买的，我一开始还以为这固态256G是满血，后来看了介绍才知道512G是满血，买都买了，就好好用吧，以后存钱买个SM961 512G
浦科特这胶贴真是密封的相当严实，给一个易撕设计或者一次性设计并不会增加几毛钱成本，但是却可以大大提升用户体验，跪求所有胶贴粘性太好的厂商改一改
拆开之后取出硬盘本体，没有发现说明书或者保修卡的样子
硬盘自带一个散热片，有人可能要问，明明有不带散热的版本为什么要买这个，因为打折的时候散热片的版本比不带的还要便宜，又便宜还送散热片，我当时就被这货勾引了
硬盘背后有信息标签，旁边是一个保修贴，只要这个保修贴不破坏应该就可以拥有浦科特官方宣称的5年保修。绿色的PCB感觉和黑色的散热片不是很配，下一代或许可以考虑下黑色PCB，做个涂层而已并不贵
安排在了主板的m.2 socket2上面，这个位置有两把风扇吹风，并不担心散热的问题
主板上的散热，为了上风扇肯定需要一个固定的方法，我朋友建议的是用角磨机开一个槽，然后用风扇挂钩，我倒是用过好几次3M胶贴，考虑到这个散热器肯定会长期用，所以用不用挂钩也不所谓了，直接在扣Fin的区域粘了两根3M胶，准备上风扇
上风扇之前还是先把主板放进机箱，把该插的线插上去，比如两个风扇的4pin线和主板24pin、CPU 8pin
不要问我为什么主板的24pin和CPU的8pin都是粉色的，这位朋友在改线的时候问我要什么颜色的端子，我说无所谓，于是等我收到机箱和电源的时候，我就收到了改了两个粉色的端子的电源，不愧是女（装大佬）中豪杰
风扇用3M胶固定在散热上面，3M胶真是装机神器，粘东西粘得很牢实，甚至有点太牢实，这么一粘之后风扇要去下来可就有点难了。风扇用的IDcooling的9015风扇，仅需25一把，买4把包邮，效果不错，虽然赶不上猫的A92x14，但是性价比很高
为了显卡准备了一根PCIE延长线，淘宝做这个的商家很多，ADT的线比较出名，但是太硬了，弯不过来，所以改用了这根做工还行，但是外壳没那么硬的。后来才知道有两个180°的线卖，下次再买吧
PCIE延长线从机箱的上面绕过来，在下面的固定槽还要再弯一次，一共两个大弯，线不软还真弯不过来。固定槽的孔位是108mm的，如需要其他孔位可以自行定制
机箱前面的风扇先装上一个防尘网，然后再放进机箱，这样就可以卡在孔位上面，不会掉下来，防尘网朝外，正好让AMD的标志变成信仰黑，就和现实的AMD标志一样了（信仰产出++）
顶部同样使用的是IDcooling的9015风扇，两个风扇向外抽风，可以排出CPU和显卡的热量，预留了走线空间，装上这两个风扇之后，两个风扇正好完全占据两个位置，和上面的金属件高度宽度一致，不用螺丝也可以很好地固定，精度喜人
下面这个带两个孔的铝件是一个硬盘位，是给一个2.5英寸盘准备的，如果有需要的话可以用机箱附赠的硬盘扩展架（零件盒里的），放三个2.5英寸硬盘
两个内六角螺丝固定上去之后，把这个铝件装回去，就可以固定硬盘了
当需要2个或者3个硬盘的时候，直接用硬件盒里面的扩展架，在硬盘的上下孔位进行固定，可以并排放最多3个2.5寸硬盘
摸出好不容易找到的R9 Nano，这张显卡是上上代AMD推出的Fiji完整核心的itx显卡，是AMD历史上颜值最高的itx显卡，信仰值极高
当年的第一代HBM虽然容量不行，但是使用了四颗HBM之后，位宽达到了惊人的4096bit，这和新Vega的残缺2048bit位宽相比，总带宽基本是不相上下的
这张显卡得来不易，成色极佳，基本没上过机，源自某位朋友的收藏，好不容易才把它骗到手了，你觉得我会还给他吗（笑）
AMD RADEON信仰标志，不用信仰灯，感觉信仰就已经爆炸了
Nano的整卡长度15cm，标准公版高度，标准2槽厚度，全金属外壳，正面做类肤材质处理，手感极好，诚乃把玩显卡不可多得的极品
Nano的散热设计也是一流，显卡散热和核心接触的部分采用均热板，引出两根隐藏式热管，供电部分还有一根热管，鳍片的密度和做工都很好
显卡上方也有一个RADEON标志，PCB上还有一个Bios切换拨杆
输出接口采用的是3DP+HDMI的方案，挡板上面大面积开孔，配合风扇可以让热风的一半吹出机箱，提高散热效率
显卡先插上8pin供电线，然后再装上机箱，挡板使用一颗螺丝，下方的PCIE配合起来基本就能很稳的固定了（信仰值++）
机箱里面使用了很多风扇，X470自带的3个4pin肯定是不够的，所以我准备了一个风扇Hub，这个小东西很好买，淘宝上15包邮还送镀银线，每次买小配件都会带一个
风扇Hub可以隐藏在显卡的侧面空间，这样就不会露出马脚了（后来发现黄色的线好像更不好看）看见显卡上面那两个痕迹的时候我还以为是划了，后来一擦就没有了，虚惊一场
装上一根SATA线，绕到机箱后面去，正面留出的线长，正好可以藏在散热到芯片组散热之间的区域里面，隐藏起来
这下整个机器就装得差不多了，正面的线还可以稍微优化一下，比如风扇Hub的镀银线和SATA硬盘线，藏一藏就好了
背面装显卡的区域倒是比较整洁，但是显卡的供电线稍微有点杂乱，之后我又拿扎带重新扎了一遍，看起来好多了，扎带真是装机实战神器
上面的两个9015风扇也已经准备好了，合盖之后基本没有什么空隙，完全就是为了9015风扇量身定做的
R9 Nano这个造型真好看，装在小机箱里面正好合适
机箱背面的主板挡板是黑色的，正好和机箱的正面相对应，也是银色+黑色的组合
在关闭侧板之前考虑了一下，还是给这个9015蒙了一个防尘网
因为之前已经装过系统，所以一次就点亮了，但是看着这个灯光，并不是很喜欢，因为这种紧凑型的itx也不是为了看光，主要还是外观，有光反而干涉了
下面这个Ryzen标志还挺好看的，但是这次装机并不是为了灯光，所以直接用Aura控制全部关灯了
设置关灯之后，整个装机就算完成，这下机器可以投入使用，用之前赶紧拍几张图留念一下，免得以后用旧了都会忘记了才装好的时候它有多好看

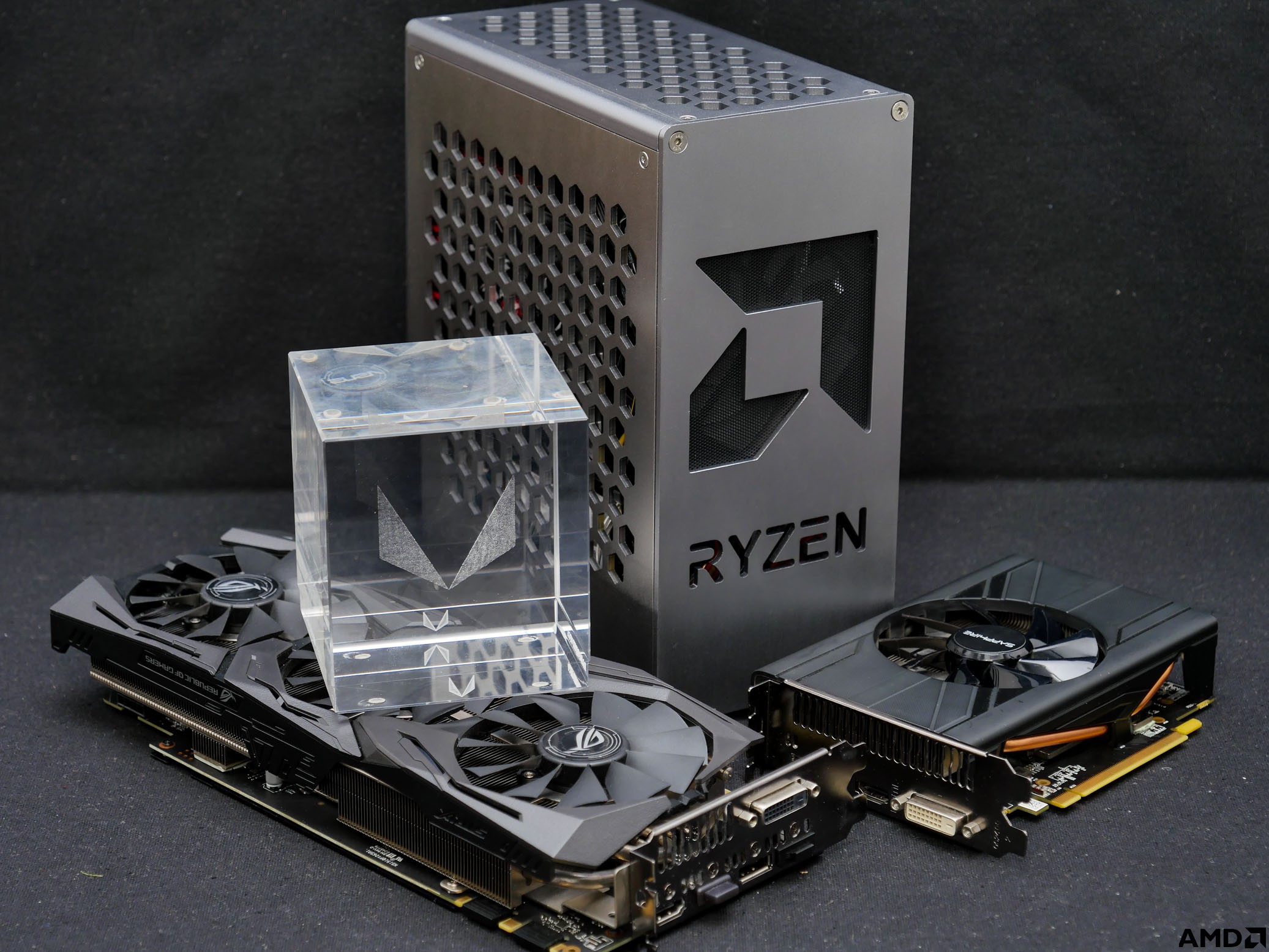

用一张华硕的显卡来对比一下，ROG STRIX 的长度是298mm，机箱的对角线长度基本和这个显卡的长度差不多，所以长宽要短很多
两边都是用的是六角蜂窝孔，感觉不太好看，侧板换起来非常容易，下次做个矢量图就可以找朋友做两块，定做个Nv和Intel标志岂不美哉（误）
拍的时候没注意，后来才发现主板的WiFiGo模块没装，用的时候才想起来，不过影响不大，华硕的天线本身就是分离的
机箱的厚度大概是12cm，和这个水晶差不多，算是为了兼容性牺牲了一部分宽度，这样的宽度对于一般itx机箱来说仍然是非常小的。机箱的容积为5L，比A4结构的机箱还要小很多，在便携上非常优秀
正面的RYZEN标志让您的信仰持续上升
反观STRIX X470i就有点可怜了，因为灯光已经被我全部关闭，所以唯一能看出他ROG身份的地方就是挡板的败家眼了
显卡安装的位置并没有紧贴侧板，留出了一定的空间，这样可以保证显卡的气流不会造成很大的风噪，在CPU的那一面也使用了类似的设计，所以宽度会稍微大一点。这样的设计保证了尽可能的静音，并没有牺牲很大的体积
这个机箱的显卡兼容性不错，我这种安装方法可以支持最长180mm的显卡，一般的itx显卡都在这个长度以下，图上那一张是蓝宝石的RX470D itx，长度17.3cm，也是可以放进去的。如果不放前面的风扇，最大显卡支持长度是198mm，也就是说19.3cm的蓝宝石RX470 itx黄金版（同款PCB换散热）和海外版的RX570 itx（可以通过海淘购买，使用的确实是新核心）也可以放进这个机箱里面
这样的小机箱完全可以放进背包里面，我这个背包只是个非常普通的15.6寸包，在两边还有不小的余量，14寸包应该也可以携带这样的机箱，更不用说更大号的旅行箱了
总结itx机器几年来越来越被极限玩家所青睐，机器本身的小型化也让机箱定制成本不是很高，再加上半导体进步带来的能耗比提升，itx能容纳的性能已经相当惊人了，比如给做机箱的那位朋友，自己就是用的同款机箱，加上一个X99itx和一个“勉强够用的”e5 2696 v3，跑在3.3G上，完全就是一个超便携的顶级工作站
近两年来AMD的CPU确实做得很不错，虽然极限高频不如隔壁intel，但是能耗比上相对intel而言还是有些优势的，所以itx里面放一个Ryzen也是个不错的选择。至于R9 Nano，更关乎信仰而不是性能，一个全规格的Fiji核心，4096sp流处理器，全部浓缩在15cm的长度和艳红的RADEON标志中，有此神卡，夫复何求
最后送上一张图，谢谢大家
|
