R9-390X鸡血版BIOS新鲜出炉—XFX黑狼390X详测及BIOS修改经验分享

黑山老妖LYN

　　本篇文章主要分为以下几部分内容：
　　1、AMD Boost机制分析
　　2、XFX黑狼390X的BIOS修改及超频版BIOS下载（http://pan.baidu.com/s/1i3rkitn）
　　3、XFX黑狼390X详测（默认频率与超频后的性能、温度、功率对比）
　　4、注意事项
　　此次入手390X显卡，目的有两个，一是看看390X对比290X究竟有哪些改进，二是前段时间得到了AMD BIOS大杀器，可以在不刷BIOS的前提下直接修改BIOS参数，即时生效，如果参数修改失败的话卸载驱动就可以复原，所以肯定必须务必确定要来实战一下大杀器的效果。先用大杀器测试各项参数后，制作出最理想的390X超频BIOS。当然，后续会有380的出来。

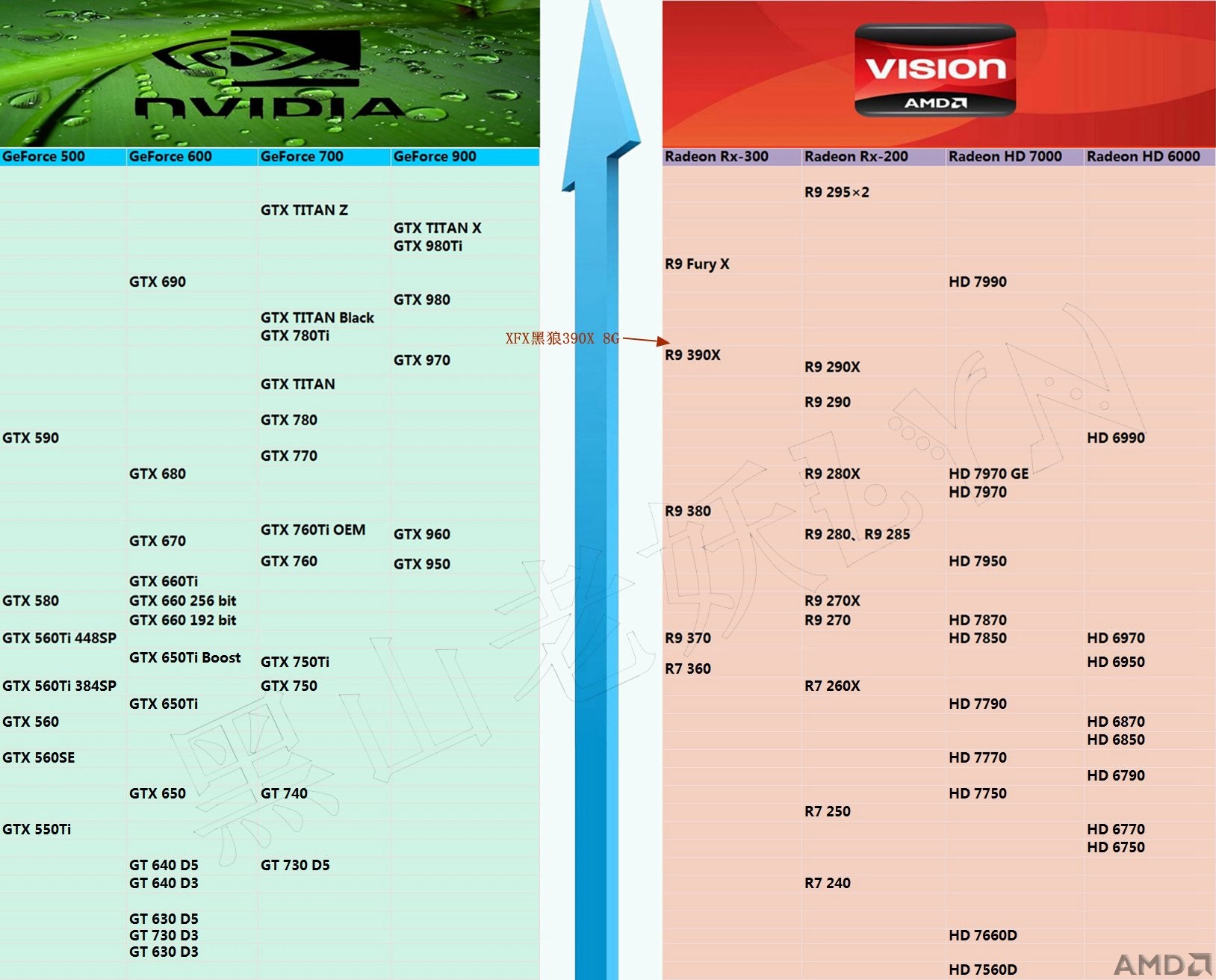

　　显卡领域NVIDIA和AMD的军备竞赛是永无止境的，你方唱罢我登台。不久前NVIDIA推出了主流旗舰GTX 980Ti，AMD则推出了新的旗舰Fury系列和面向主流的R9 300系列。Fury系列作为全新的旗舰，给玩家们带来了不少的惊喜。R9 300系列则基本都是源于R9 200系列，除了在型号和部分参数上有小幅度的调整之外，只是在外观上做了新的设计，整体差别并不大。
　　就拿390X来说，AMD这次直接开放了非公版，加上很多厂家在290X上已经积累了研发经验，所以很多大厂早就准备好了非公版的方案，无论性能、散热、用料都比公版更好，市面上基本看不到公版390X的身影。
　　从8800GTX之后，我就没玩过XFX的显卡了，想不到这么多年之后重新入手XFX时居然是A卡了，哈哈。。。

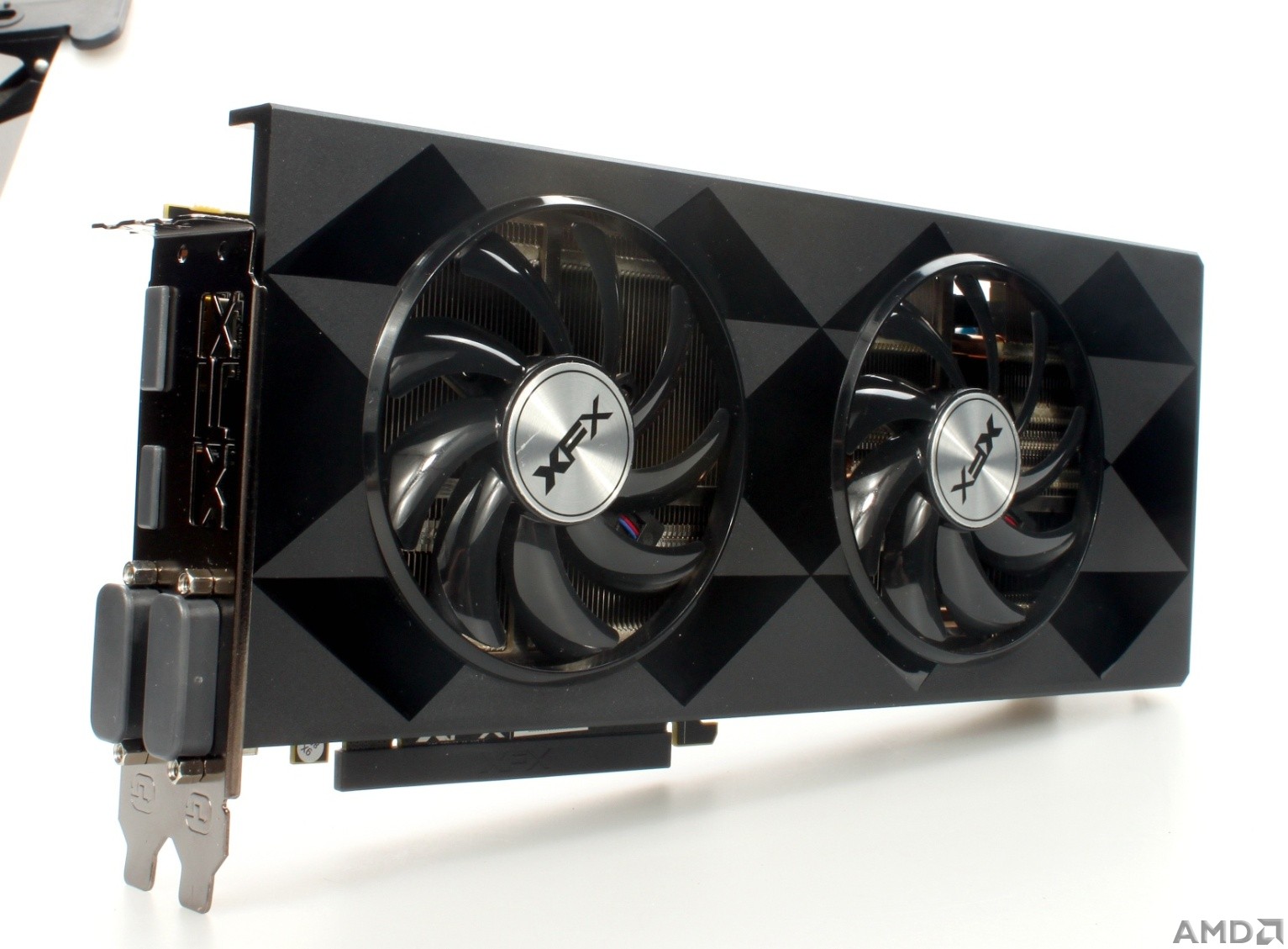

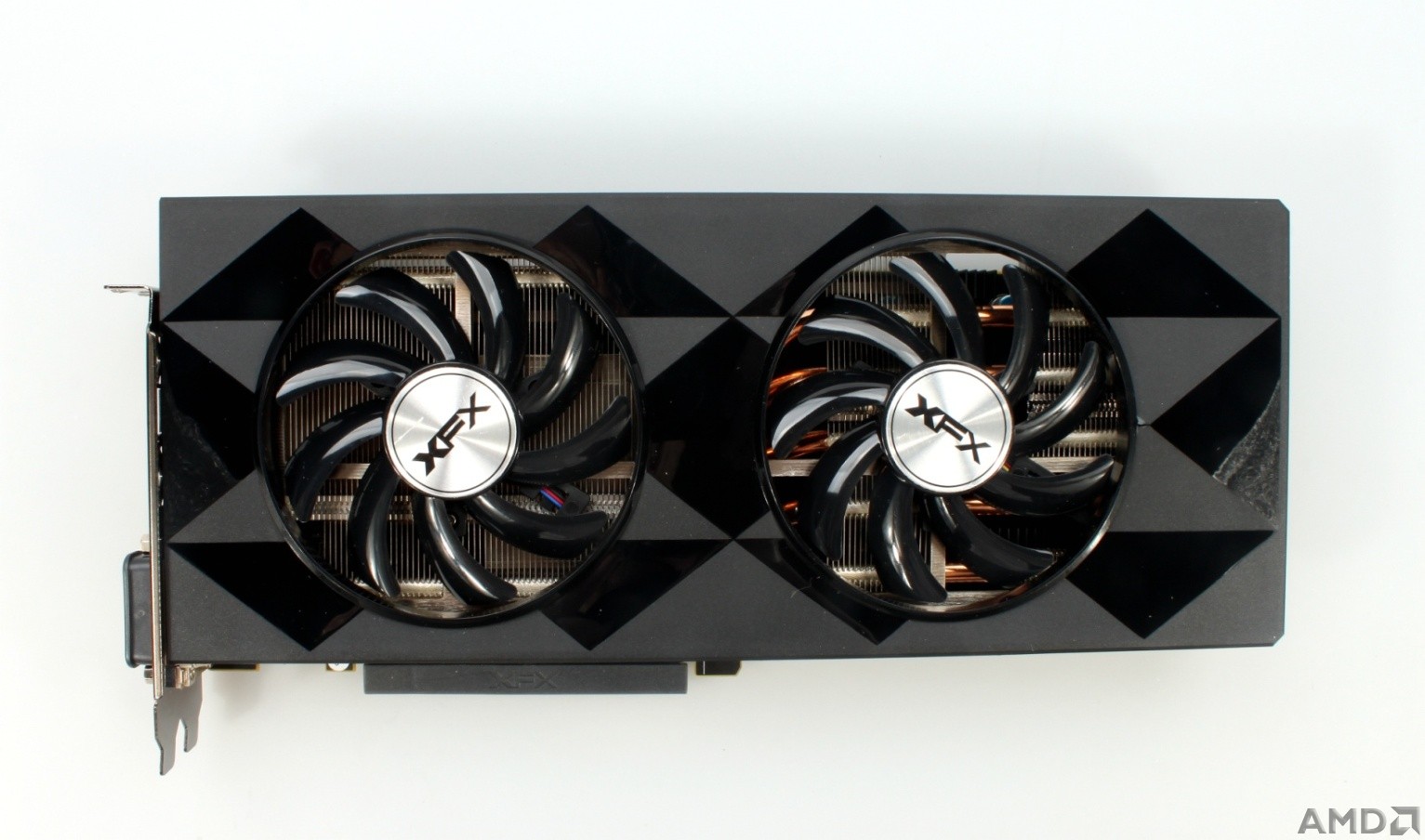

　　黑狼系列是XFX针对京东的特制版本，XFX黑狼R9-390X?8G外观并不夸张，以黑色为主色调，在磨砂风扇整流罩上使用了镜面三角形图案的设计元素。在现在众多显卡产品中可以说是较为特别的，简约又不浮夸。可能十几岁到二十几岁的玩家会觉得外形不够炫酷，没有夺目的呼吸灯也没有夸张的散热风扇。而像我这样三十几岁的人，则觉得这样的外观其实才符合这个年龄段的人的审美。

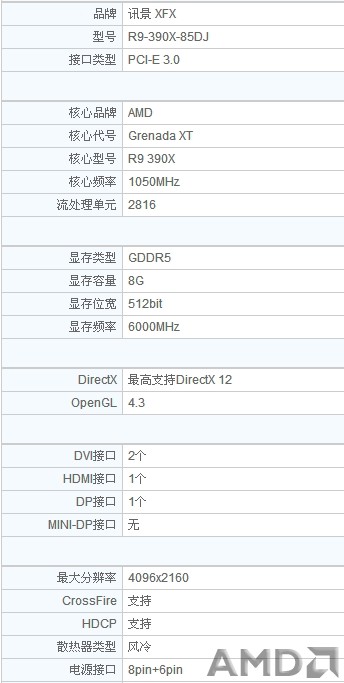

　　R9-390X采用的是Grenada?XT图形核心，2816个SP单元，显存位宽512bit，显存容量8GB，比290X翻了一倍。完整支持DX12以及OpenGL?4.3。

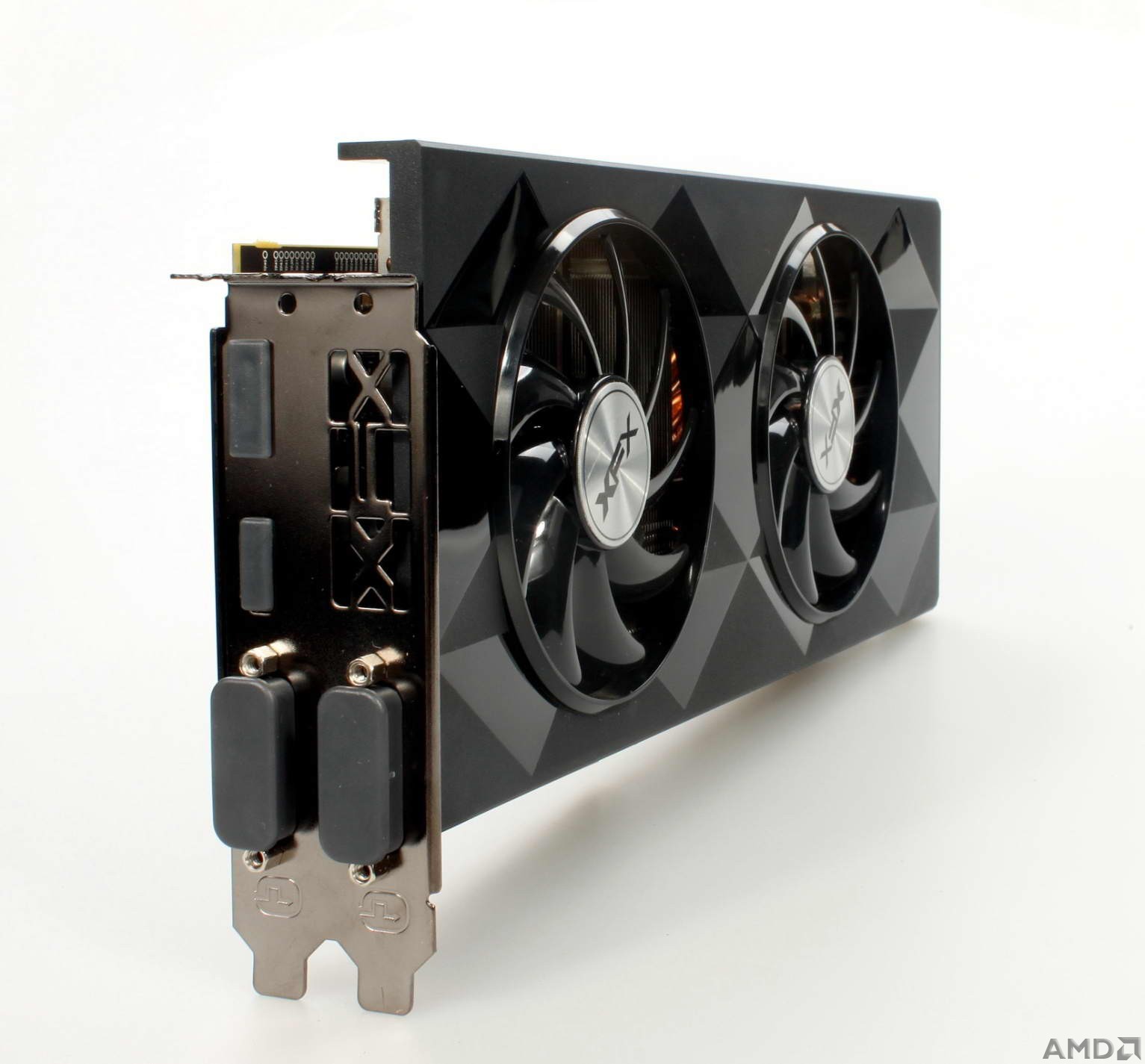

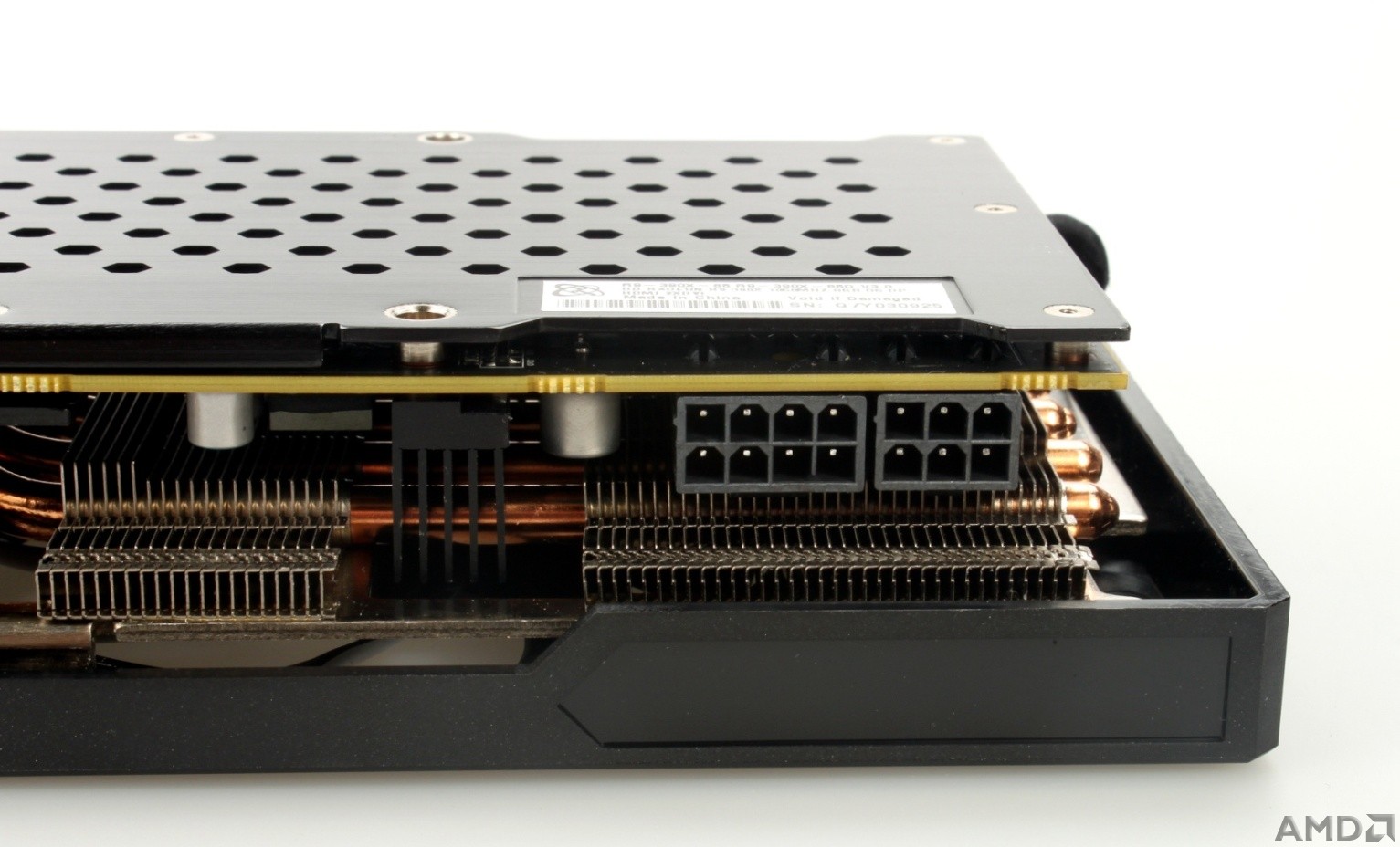

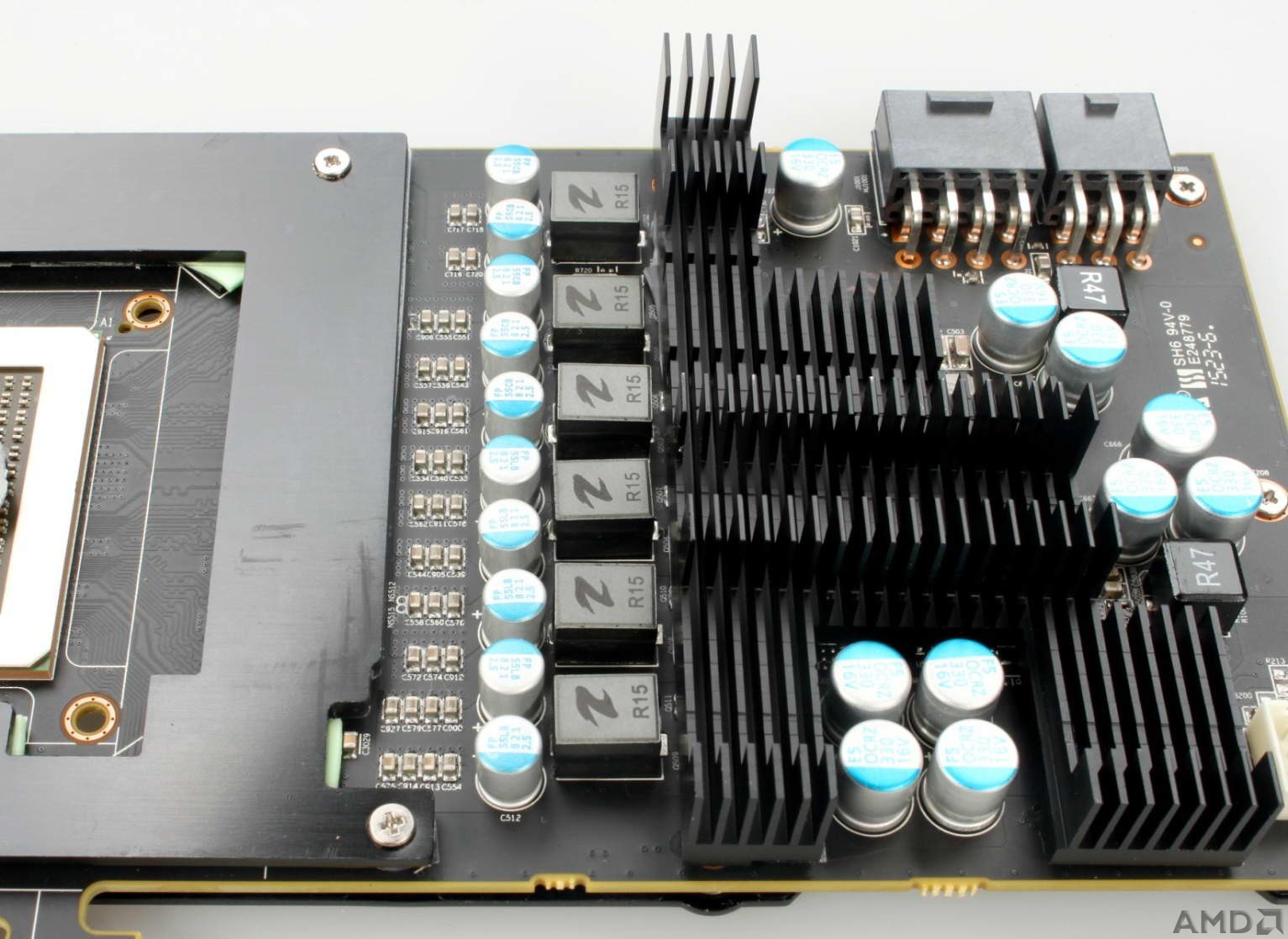

　　XFX黑狼R9-390X 8G显卡采用了公版PCB，搭配全固态电容以及封闭式电感。供电方面使用了5+1+1相分离式供电技术，核心频率1050MHz，显存频率为6000MHz。PWM和公版290X一样是IR 3567B，电压已经被我破解，随时可以加1.6V。还有就是我现在有了核武器，可以不刷BIOS直接用软件修改BIOS参数，即时生效，如果出问题，只要卸载驱动就失效，这次同样准备试试极限超频。本来选这个卡还有一个原因就是有双BIOS，看来用不上了。哈哈。。。显存是海力士H5GC4H24AJR-T2C颗粒，默认频率6000MHz。供电接口使用6+8pin的电源接口，390X功率不低，所以6+8pin才能够提供充足的电流，预留一定的超频空间。视频输出接口方面显卡配有双DVI+HDMI+DP的接口组合，方便用户进行不同类型显示器的驳接，单屏可达到的最高分辨率为4096*2160，并且支持多屏的连接输出。

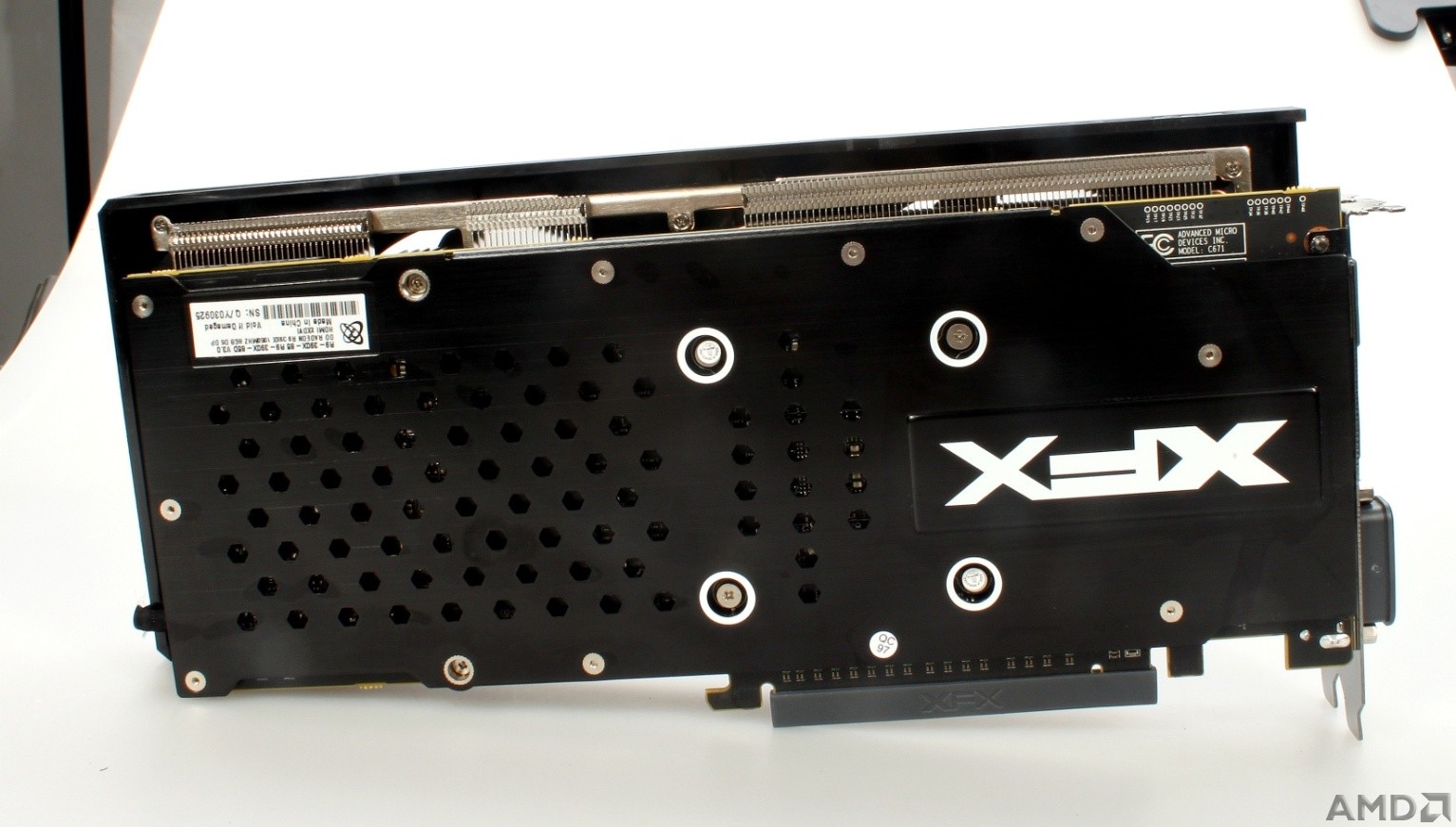

　　对比公版的290X、390X，XFX黑狼390X的最大优势在于散热，显存和供电上都覆盖有散热片，加上金属背板辅助散热。

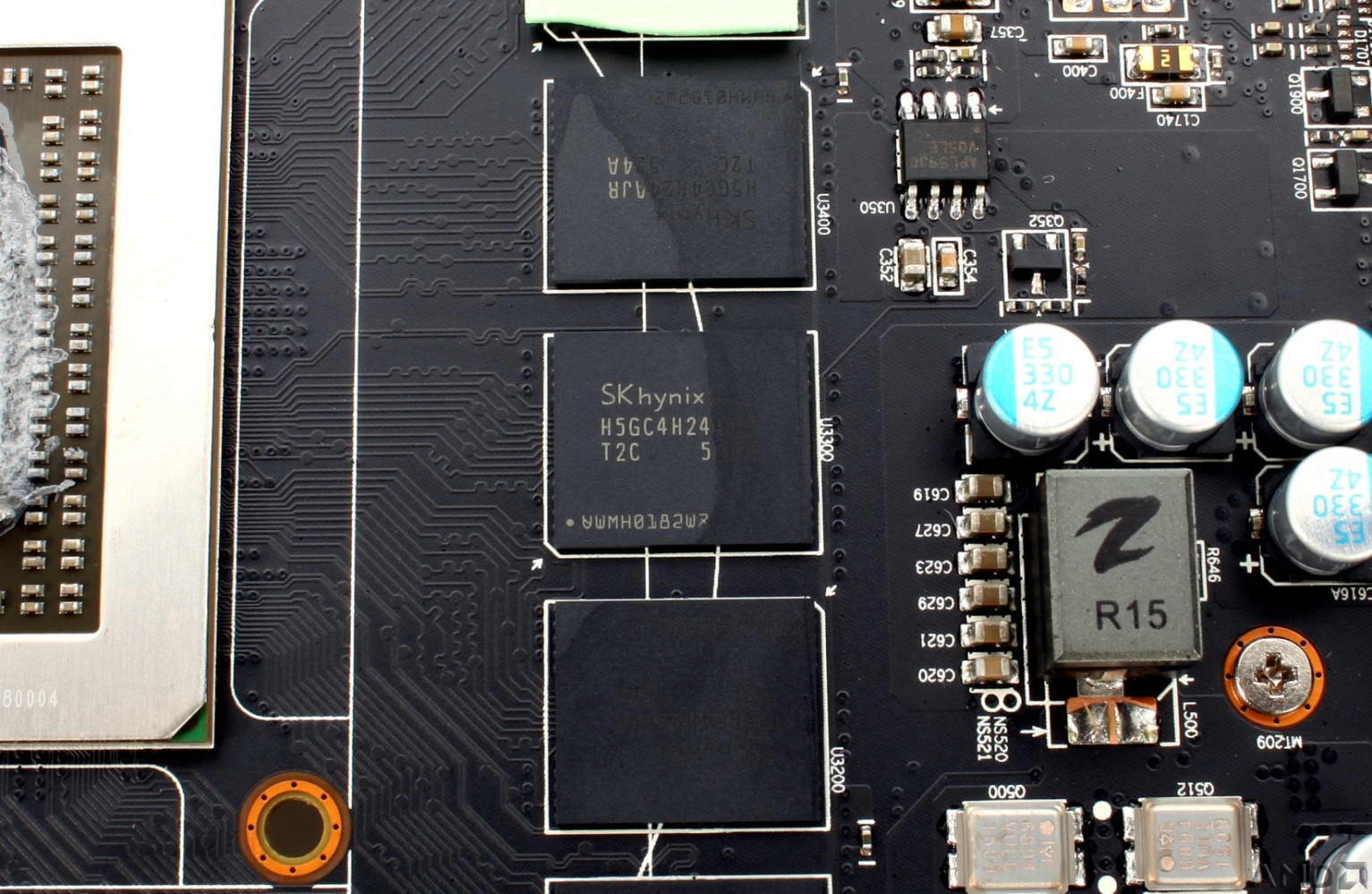

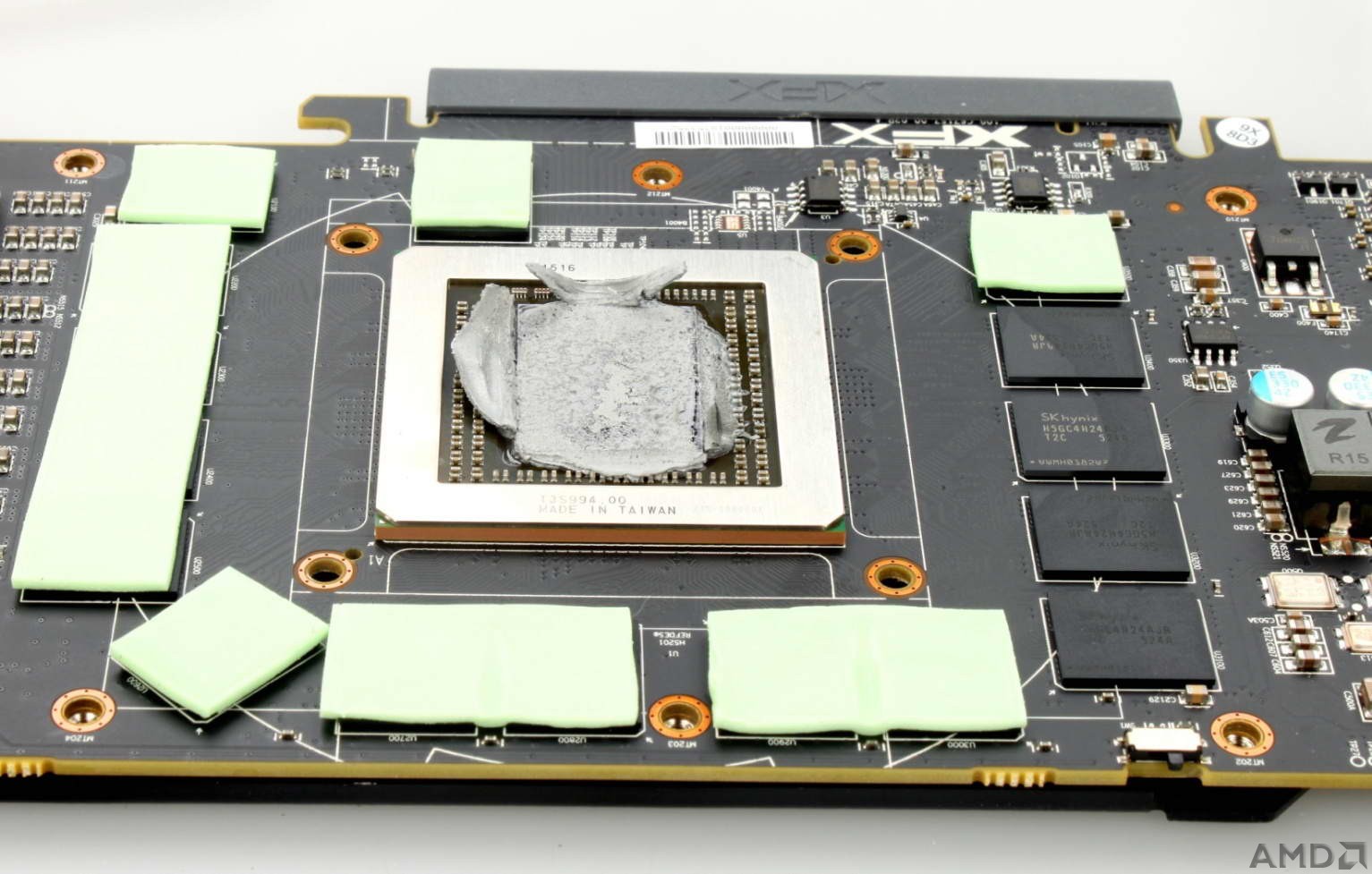

（海力士H5GC4H24AJR-T2C显存颗粒）

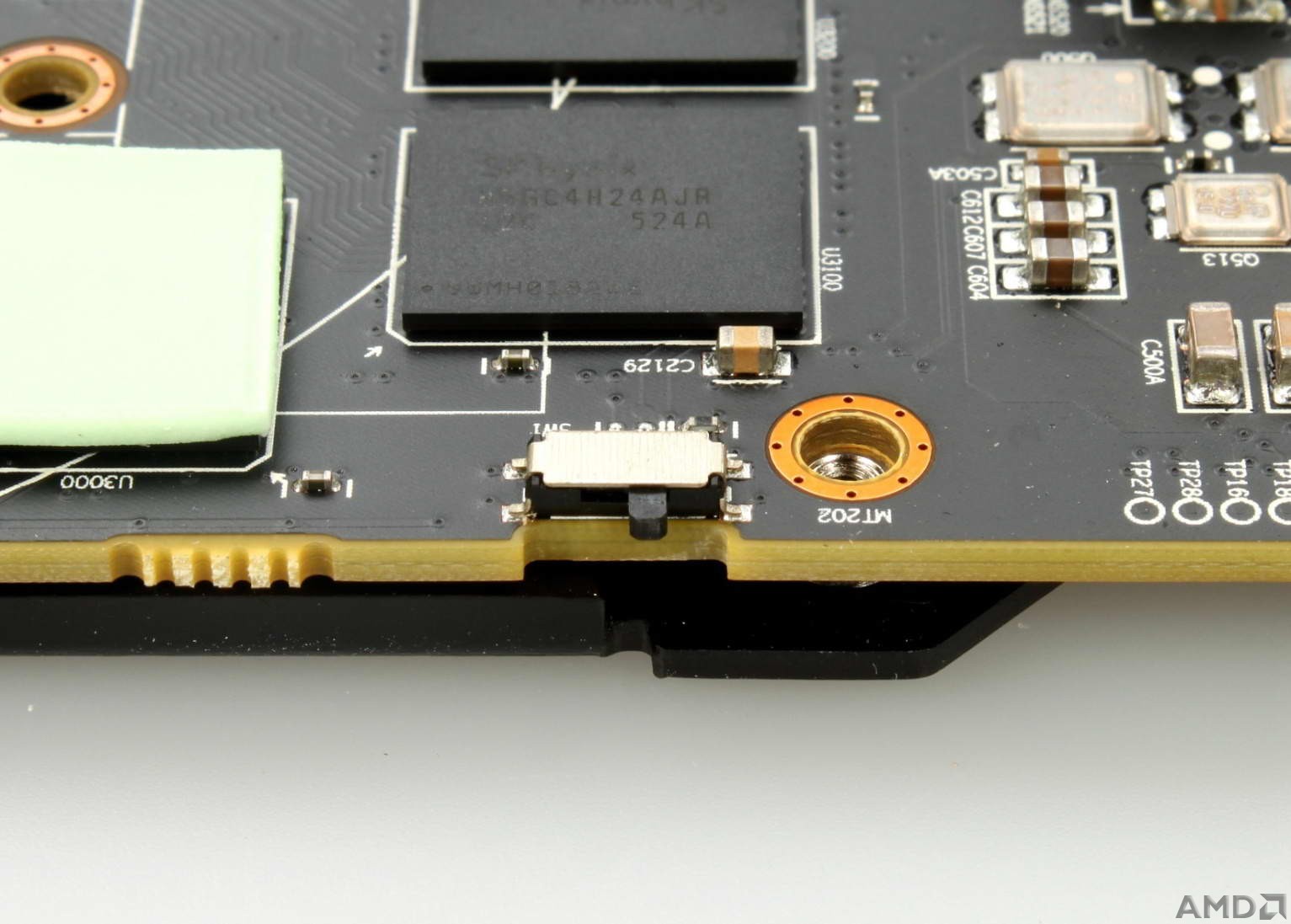

（双BIOS开关，两个BIOS的频率是一样的，有了双BIOS，折腾起来方便很多）

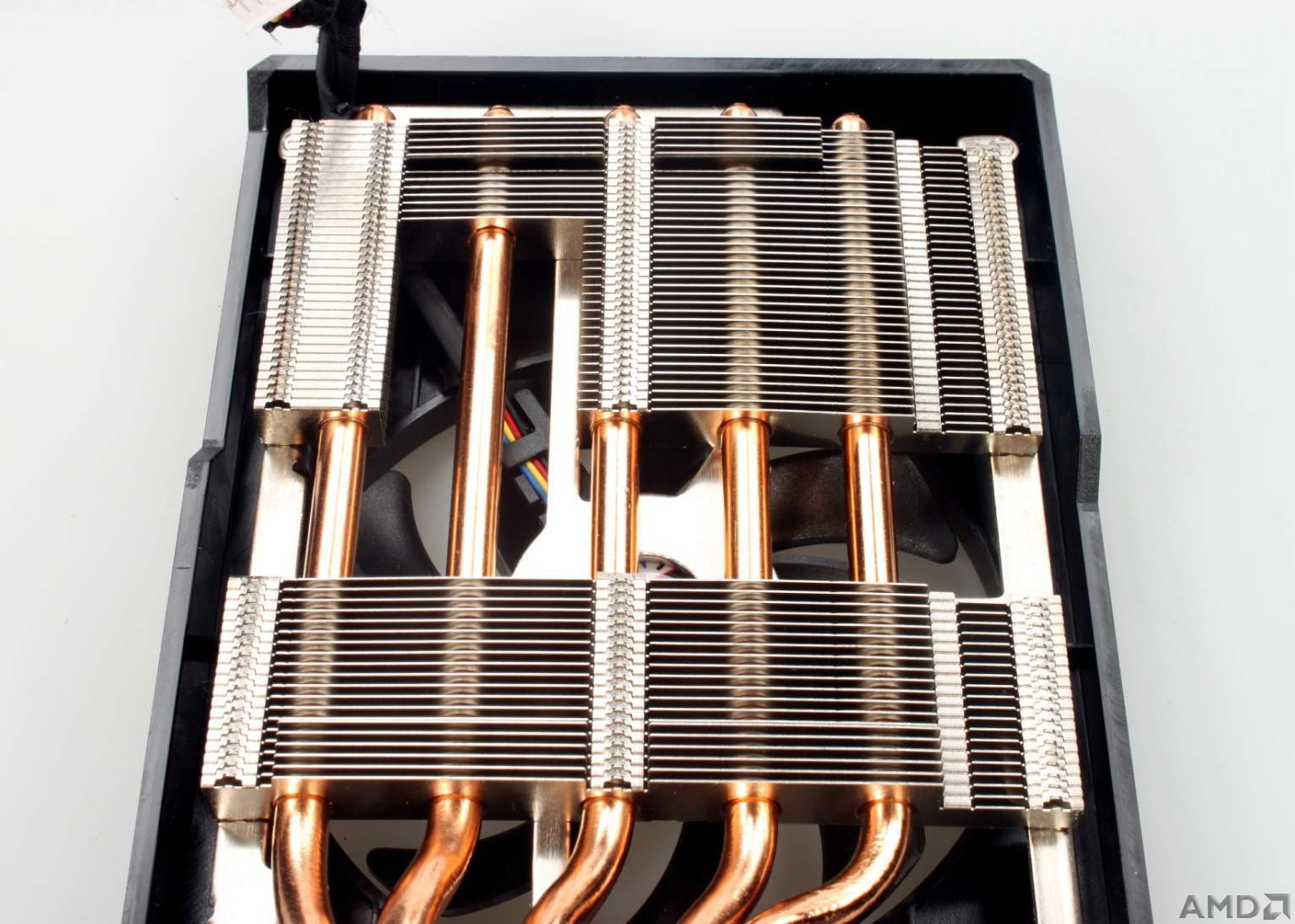

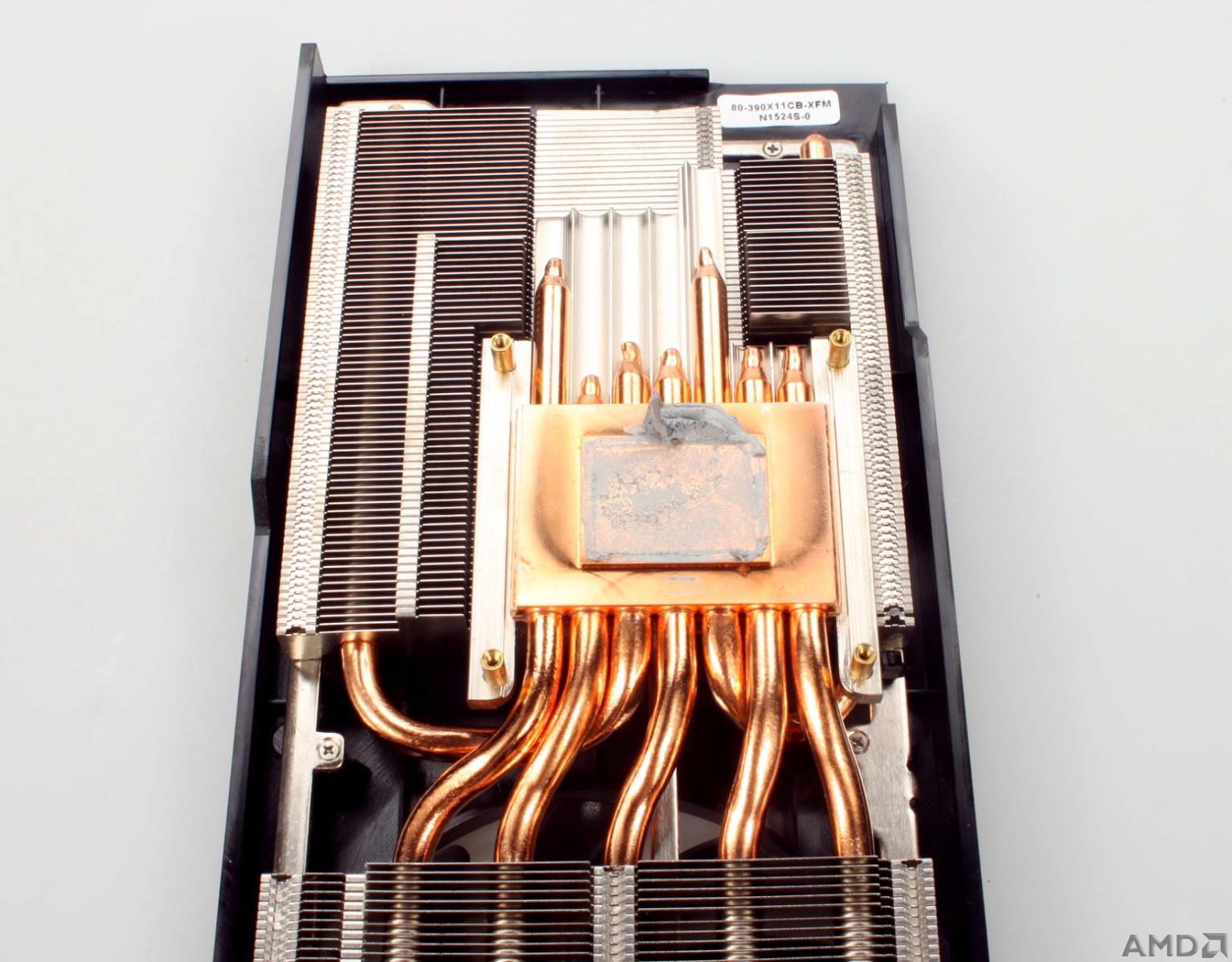

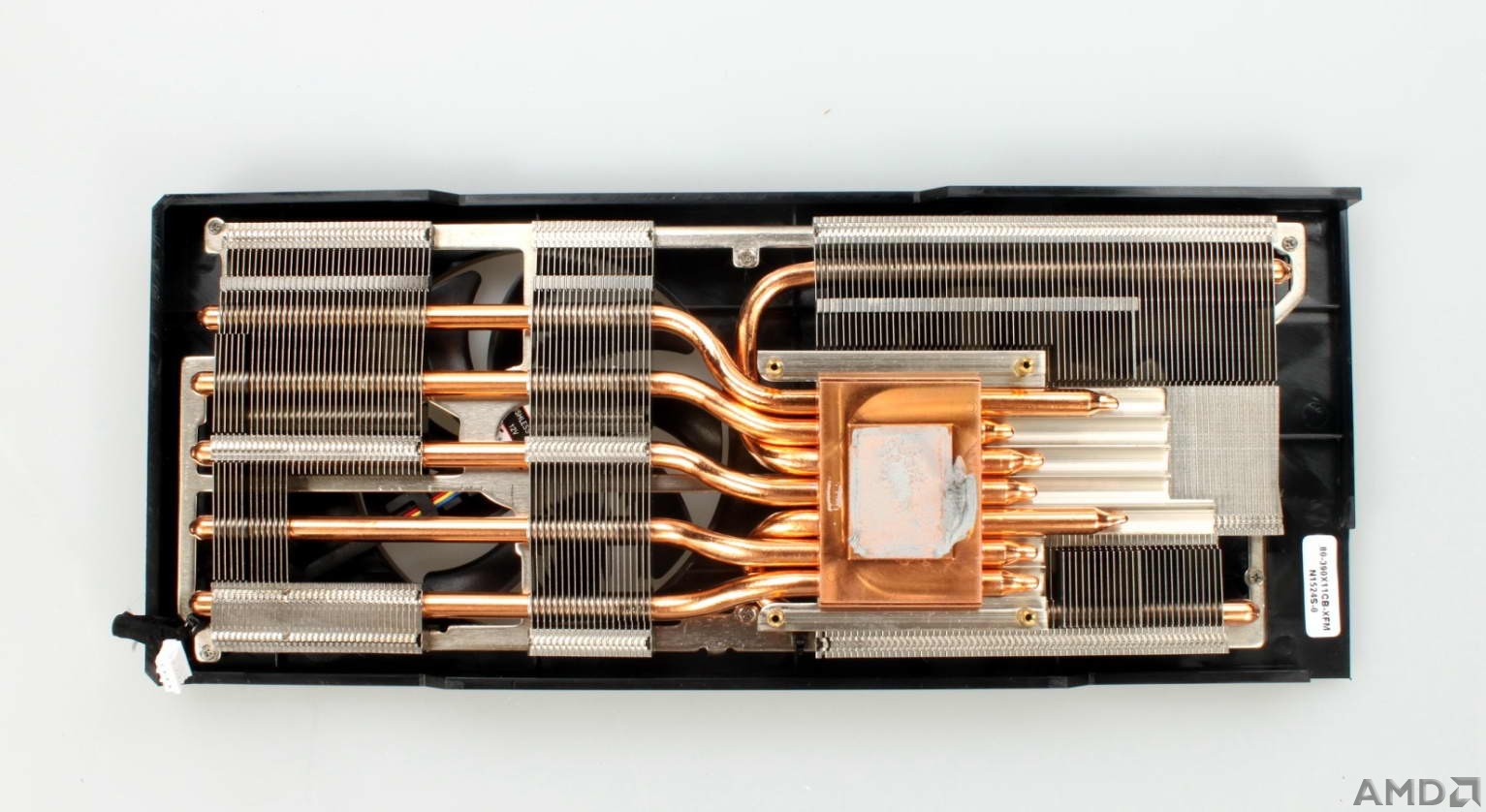

　　散热器方面，2.4寸的纯铜底座搭配7根6mm热管、双9cm风扇的散热设计。风扇罩和散热器要高于显卡的PCB约1cm，所以有些超薄机箱或者ITX机箱可能装不下。显卡长度达到32cm，这个身材也是很挑机箱的。说回散热器，7条热管中2根U型热管、5根S型热管，没有镀镍，缺点是暴露在空气中容易氧化，优点就是充满土豪的气息。

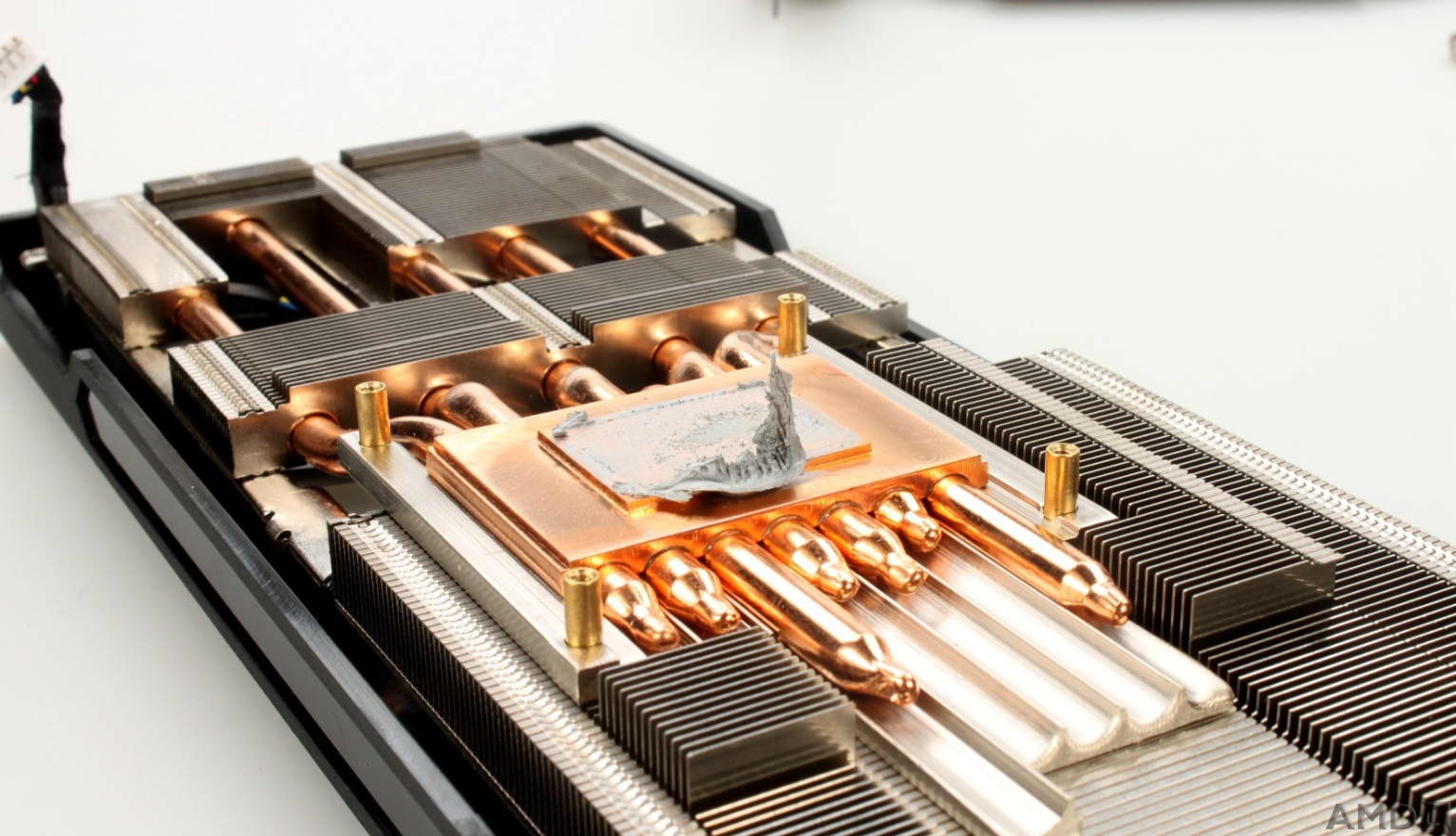

（底座上有铜柱限高，所以不用担心拧得太紧会压坏GPU核心）

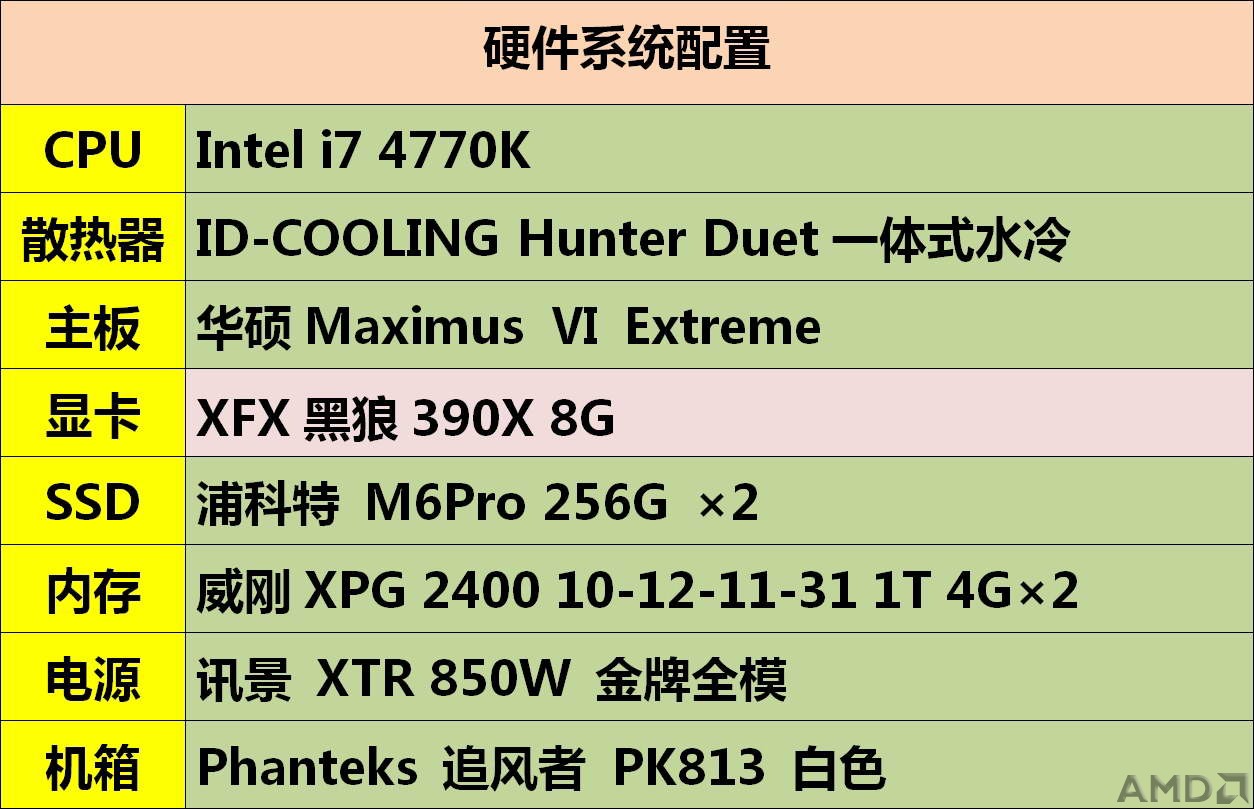

测试平台

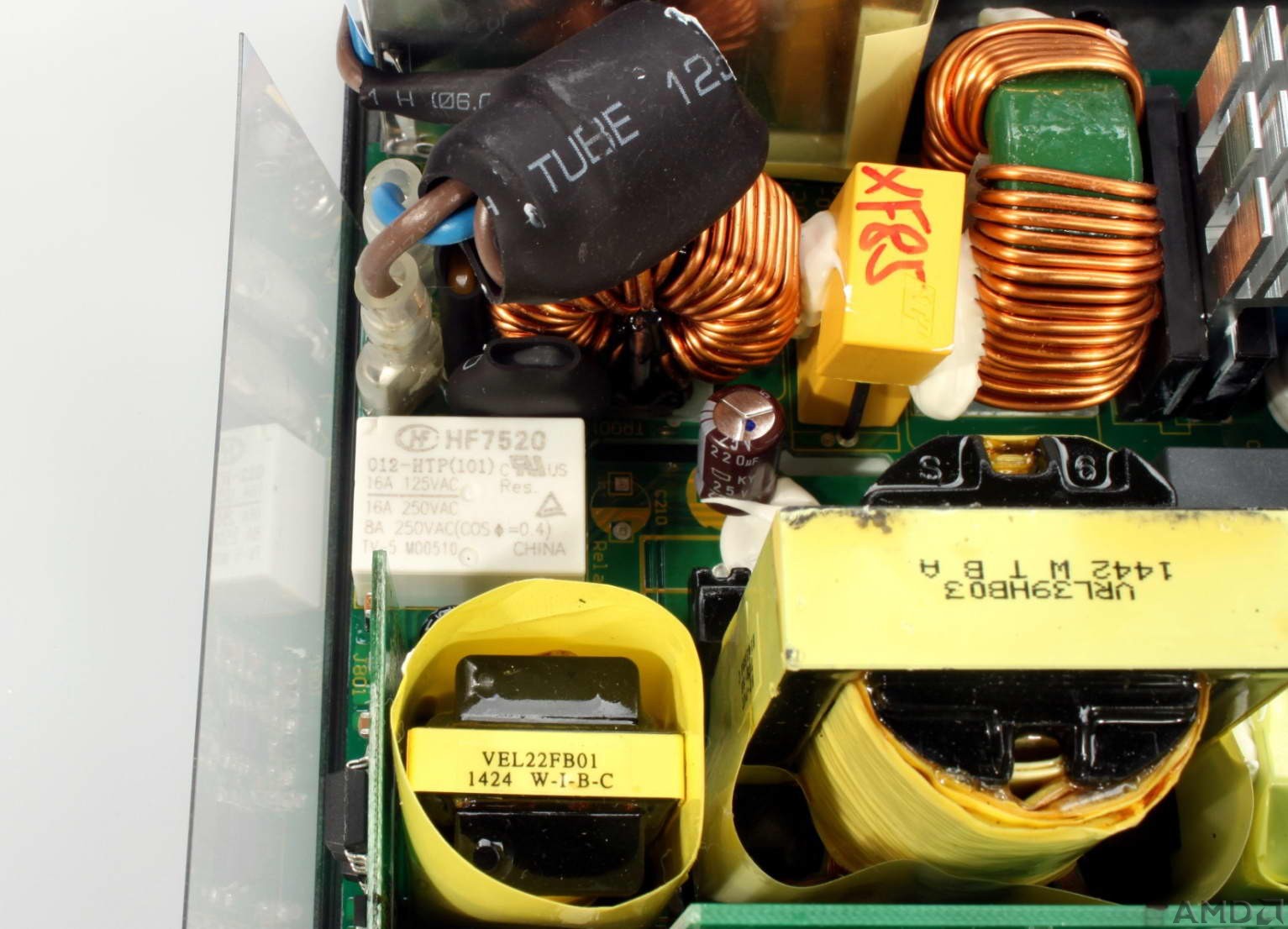

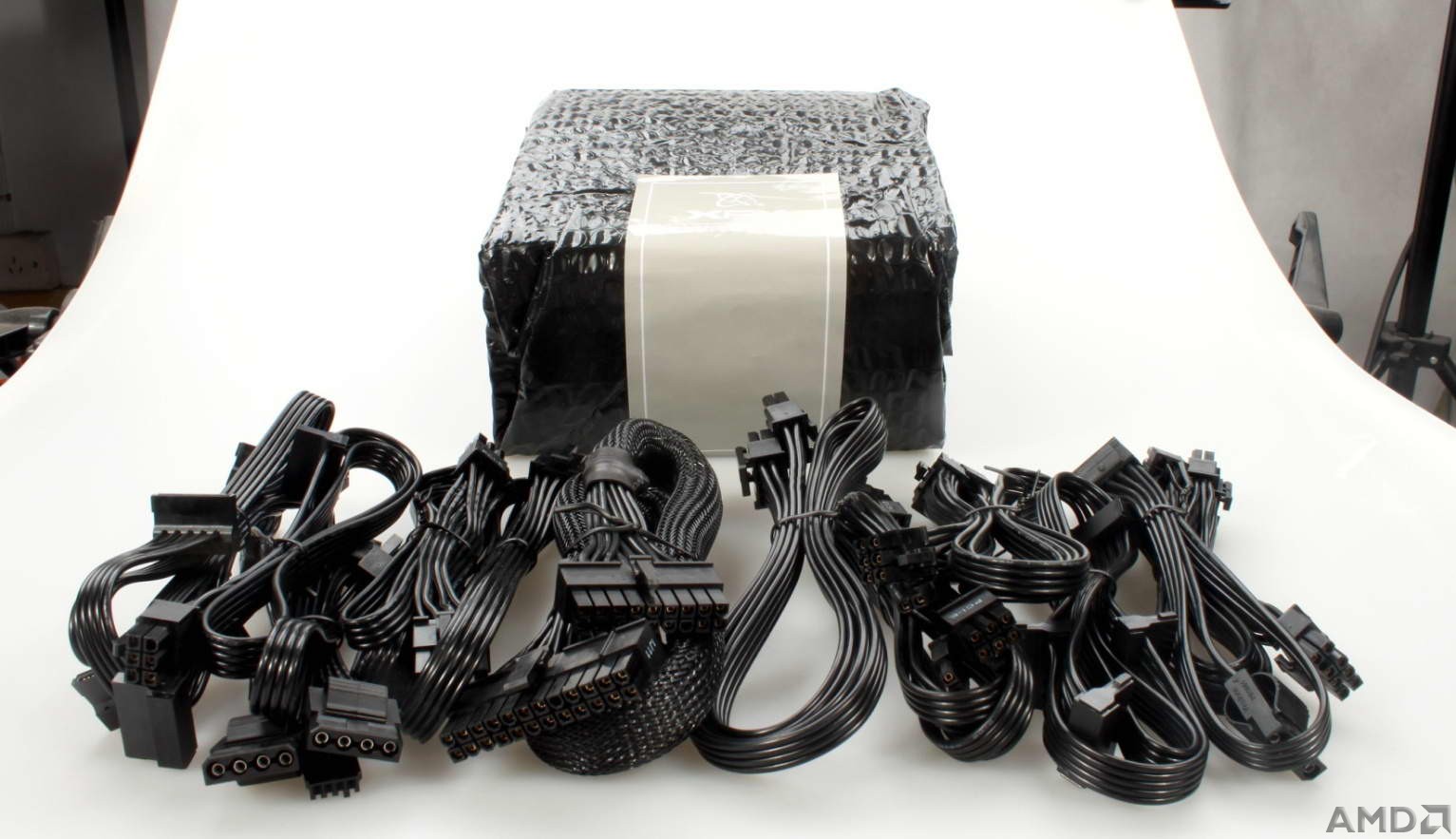

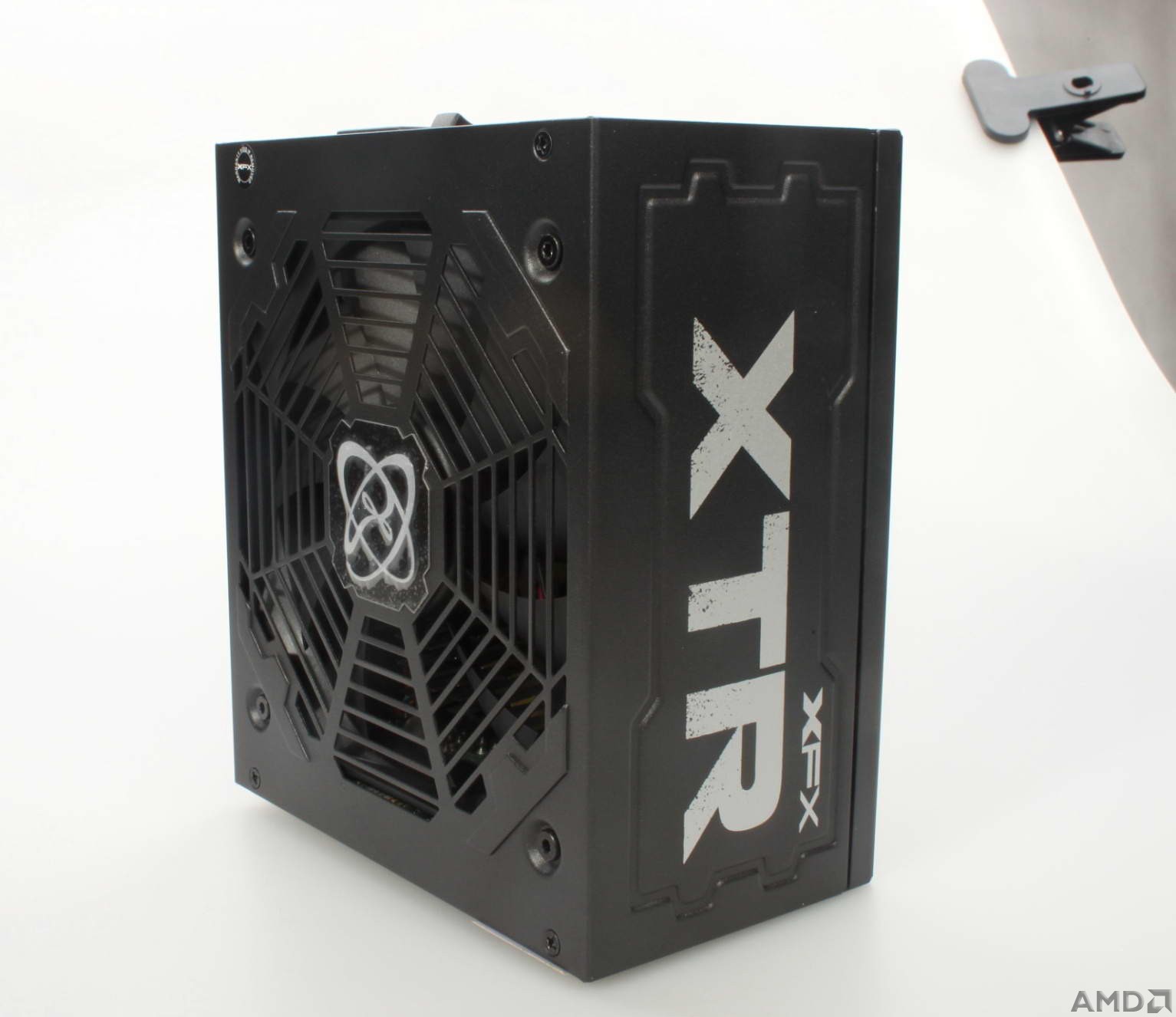

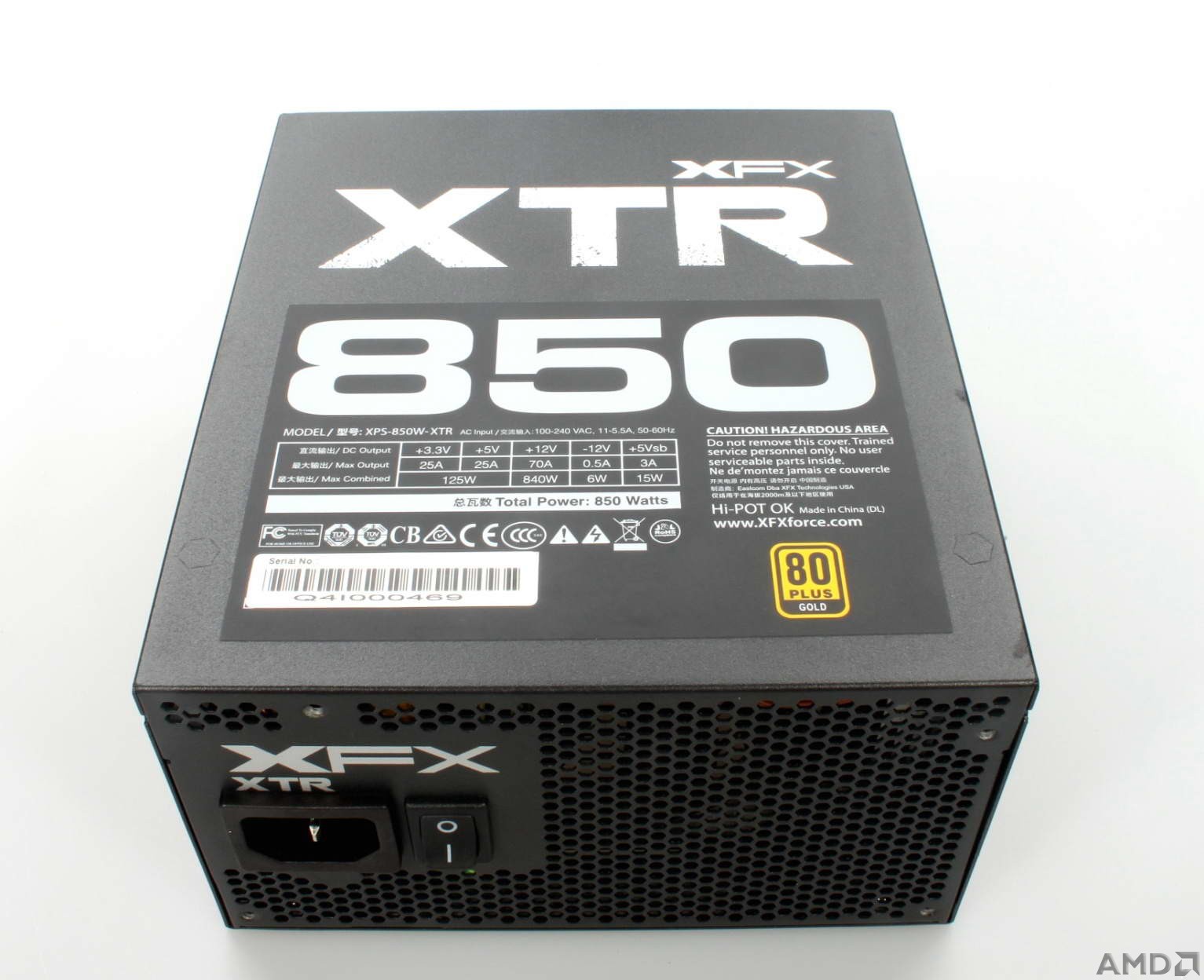

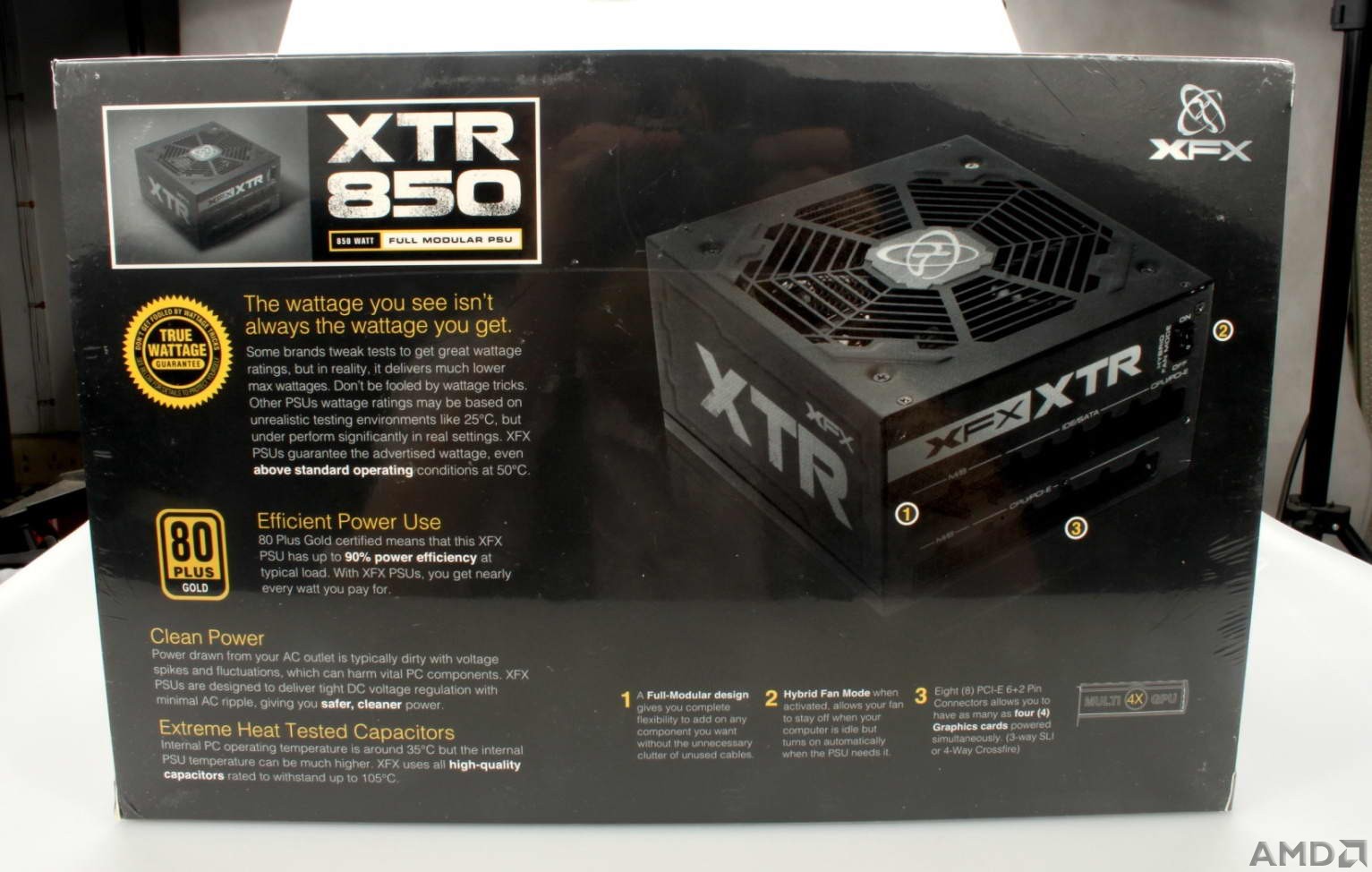

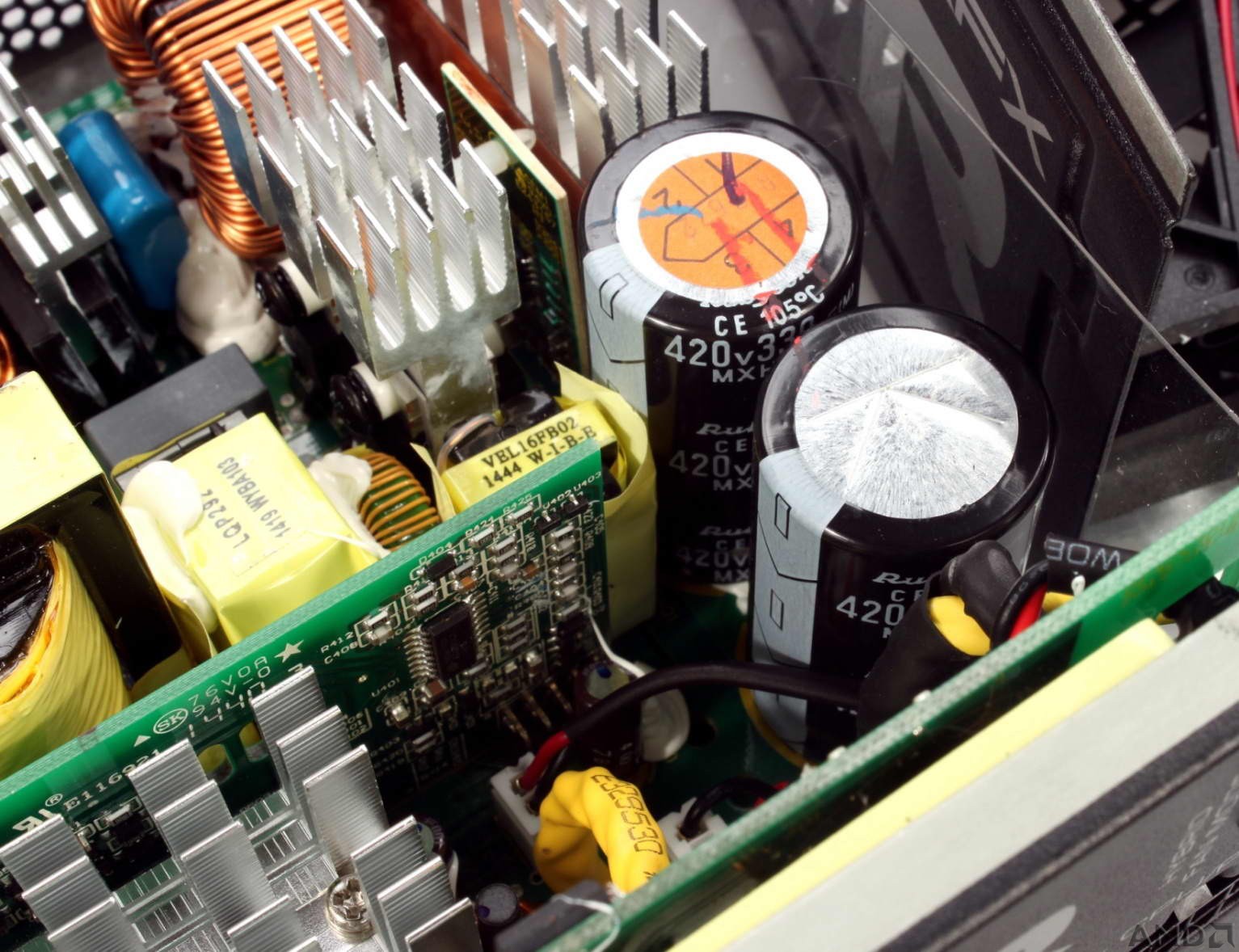

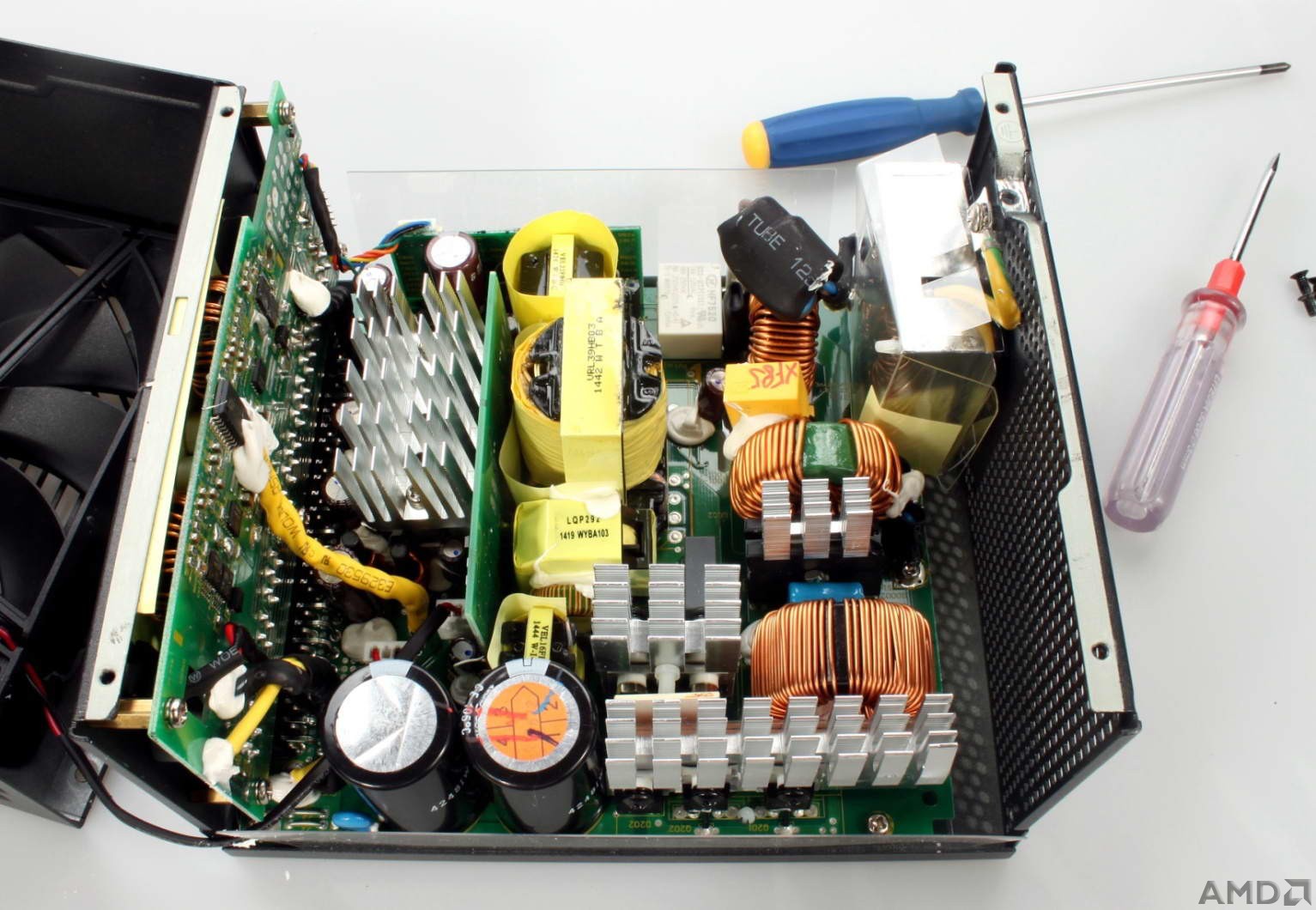

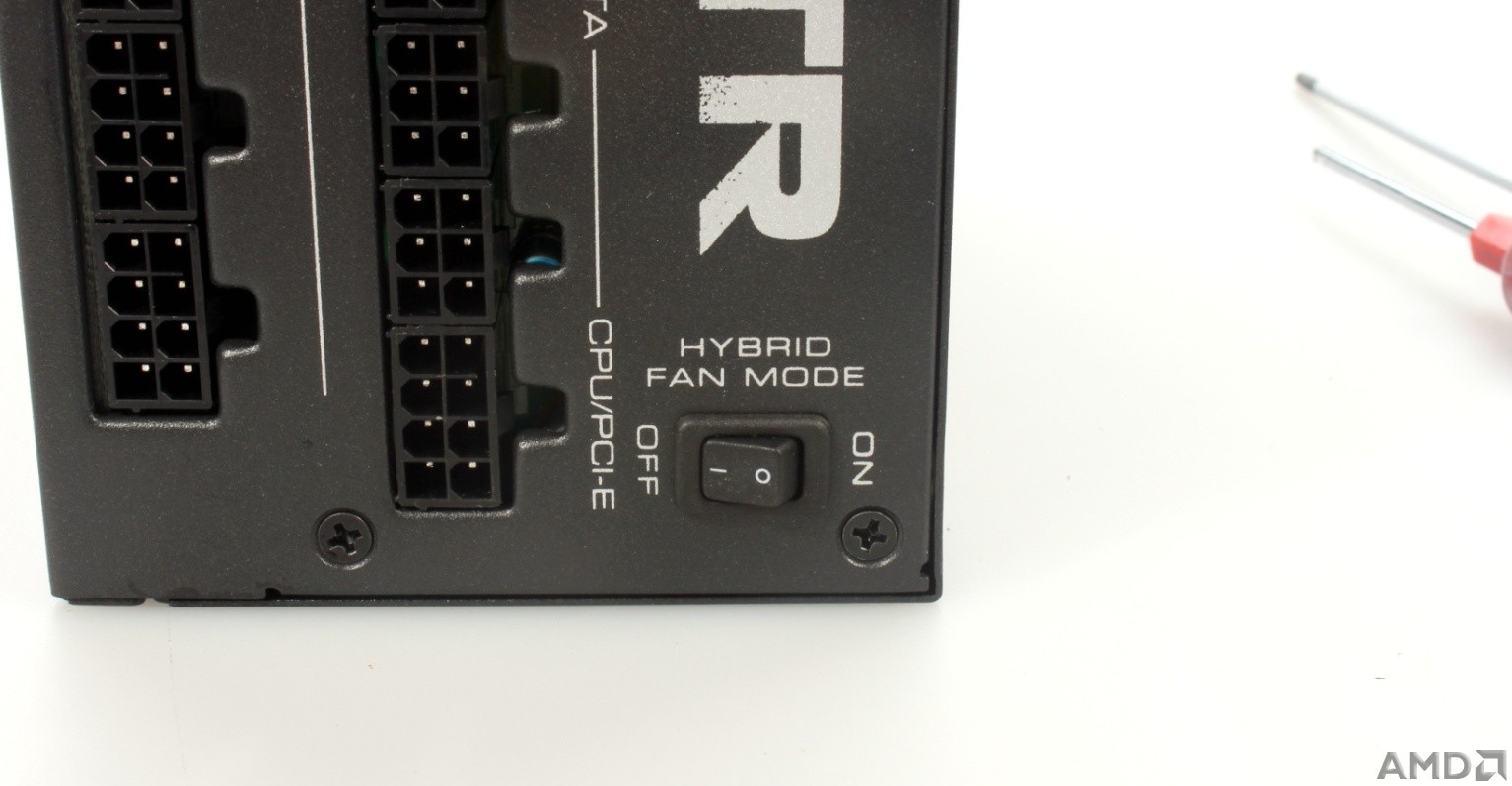

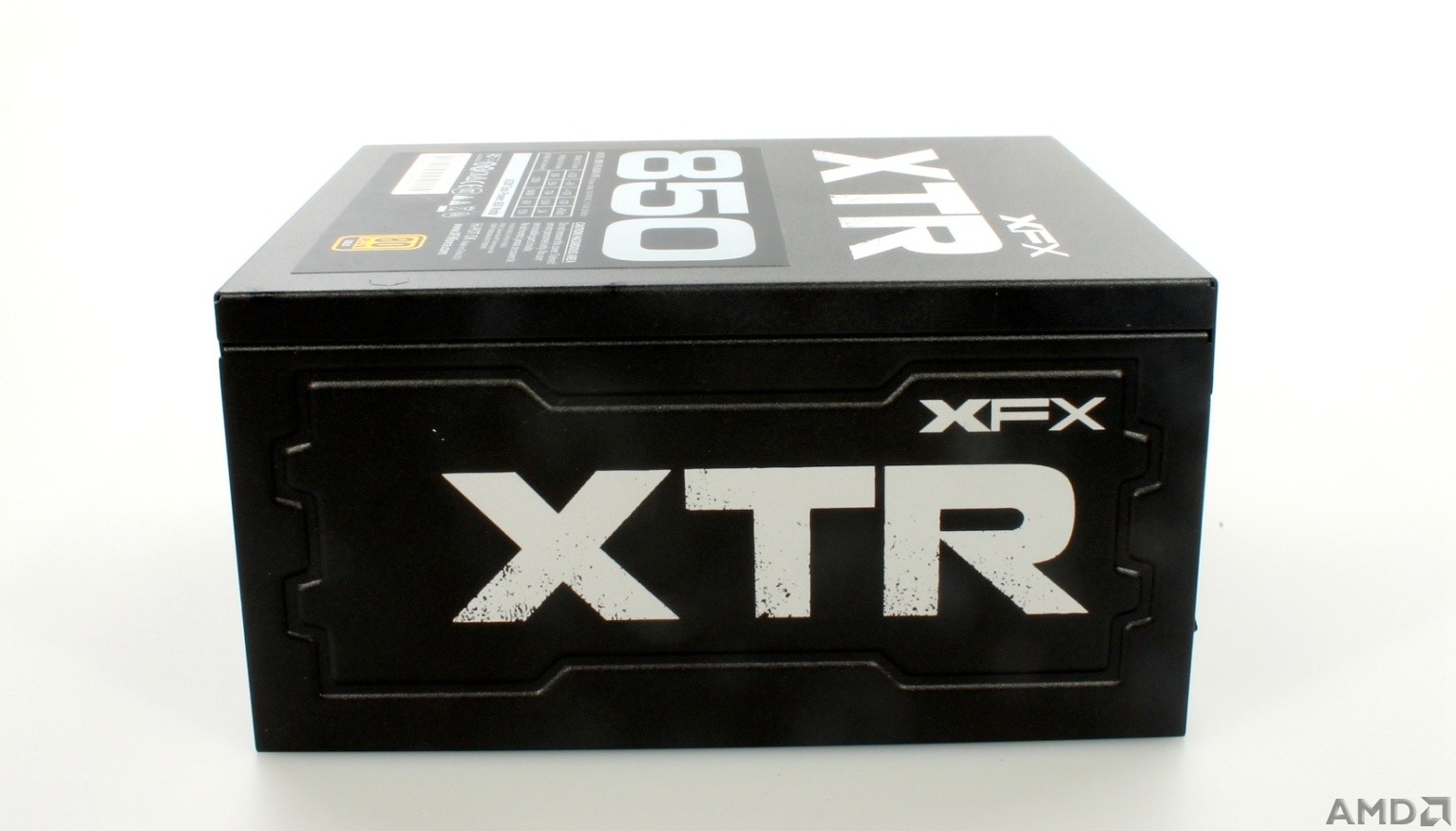

    XFX现在不仅有AMD显卡产品，还有电源产品，这个也是我最近才发现的。顺便一起入手来试试。我的新平台使用了XFX的XTR?850金牌全模组电源，据说XTR850的方案和海韵的X系列第三版一样，我对电源方案不是很懂，拆出来拍了照片，看的懂的可以对比一下。这个电源有动态风扇调节开关，风扇可以在普通模式和动态模式之间切换，动态模式专为那种追求静音的玩家准备，低功率下风扇可以停转。而普通模式主要是以散热为主，两者模式看玩家个人需要选择。

　　一、AMD Boost机制分析
　　在功率方面，XFX黑狼390X的功率控制是很好的，BIOS中的TDP限制为208W，所以在不超频的情况下GPU核心温度和整卡的功耗都很理想，在不修改BIOS的情况下如果把核心超频到1150MHz，跑分会比超频前更低，通过监控软件可以看到其实在跑分过程中GPU核心频率降到900MHz以下，这就是AMD的Boost机制在发挥作用——功率一旦超过限定值，就会自动降频。也正因为如此，所以390X的功率能够得到很好的控制，同时也避免烧卡。而且实测中发现，如果是大幅度超频显存，同样会影响GPU核心的实际频率。也就是说，AMD的Boost机制与NVIDIA不同。AMD的Boost机制中把显存的功率提升也纳入功率的限制之中。AMD Boost机制的功率限制其实是GPU核心+显存的功率之和。
　　XFX黑狼390X的默认BIOS中，默认频率1050/6000MHz，TDP限制在208W，TDA是200A。运行Furmark时由于功率限制，所以实际频率在800-965MHz之间波动。运行3DMARK时，也并不是全程运行在1050MHz下，而是在1011-1050MHz之间波动。如果把功率限制提升到150%，就能够全程运行在1050MHz下。同理，如果在默认情况下对GPU核心或者显存频率进行超频的话，都会因为触及功率上限而导致GPU核心自动降频。在默认BIOS下超频到1150/6000MHz频率，实际GPU核心频率会自动降到900MHz以下。这就是为什么很多媒体都得到超频后性能不升反降的原因。

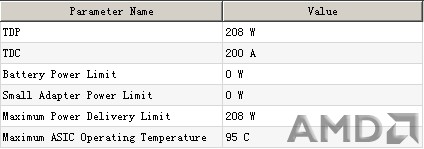

（BIOS中TDP、TDC的限制）


（BIOS中的风扇策略）
　　2、XFX黑狼390X的BIOS修改

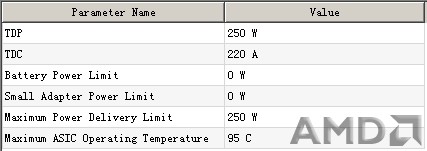

　　我分析了一下几个版本的290X和390X的BIOS，高频版的390X有些会把TDP功率放大到230W，这个功率限定下GPU核心可以运行在1100MHz。而经过实际测试，黑狼390X的核心运行在1150MHz、显存6600MHz都是没问题的。但是需要把TDP放大到250W、TDC放大到220A才能得到这个频率下的真实性能。
　　不过390X毕竟和290X是源于同一核心，都属于电老虎级别的。所以AMD在BIOS中利用Boost机制进行了严格的控制，功耗和温度还是可以控制在理想范围内的，但是会影响超频的幅度。一旦打破了功率限制之后，功耗和发热都会很感人。
　　所以390X显卡BIOS修改的原则就是，TDP和TDA的限制要适中，既要能防得住Furmark这种变态软件，又能够让显卡真正运行在超频后的频率之下，达到性能和功率、温度的平衡。所以每个BIOS其实都是经过精心设置的，需要结合不同的散热器来进行设置，风扇策略也和重要。如果是散热器不给力的型号，TDP和TDA限制必然比较严格。XFX黑狼390X在默认情况下风扇是以静音为主的，所以提速很慢。1150/7000MHz下GPU核心温度很容易就飚上90℃。

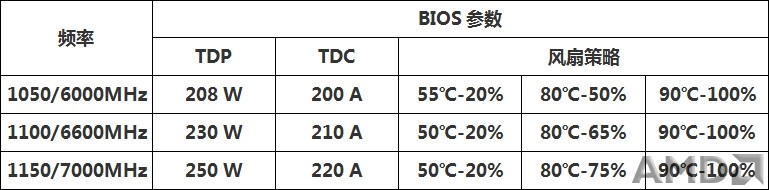

　　根据我的经验，XFXX黑狼390X的频率和功率限制对应如下：

　　XFX黑狼390X的散热器虽然外形很普通，但是效能不容小视，经过对风扇策略进行优化改进之后，能够把1150/7000MHz频率下的390X控制在80℃以内。这个BIOS我经过反复的测试OK，然后才放出来，大家可以尽情享用，XFX黑狼390X具有双BIOS，所以不用担心出问题。理论上该BIOS适合于所有公版的390X，但是散热器如果不如黑狼390X给力的则一定要小心，温度可能会让你很感动。

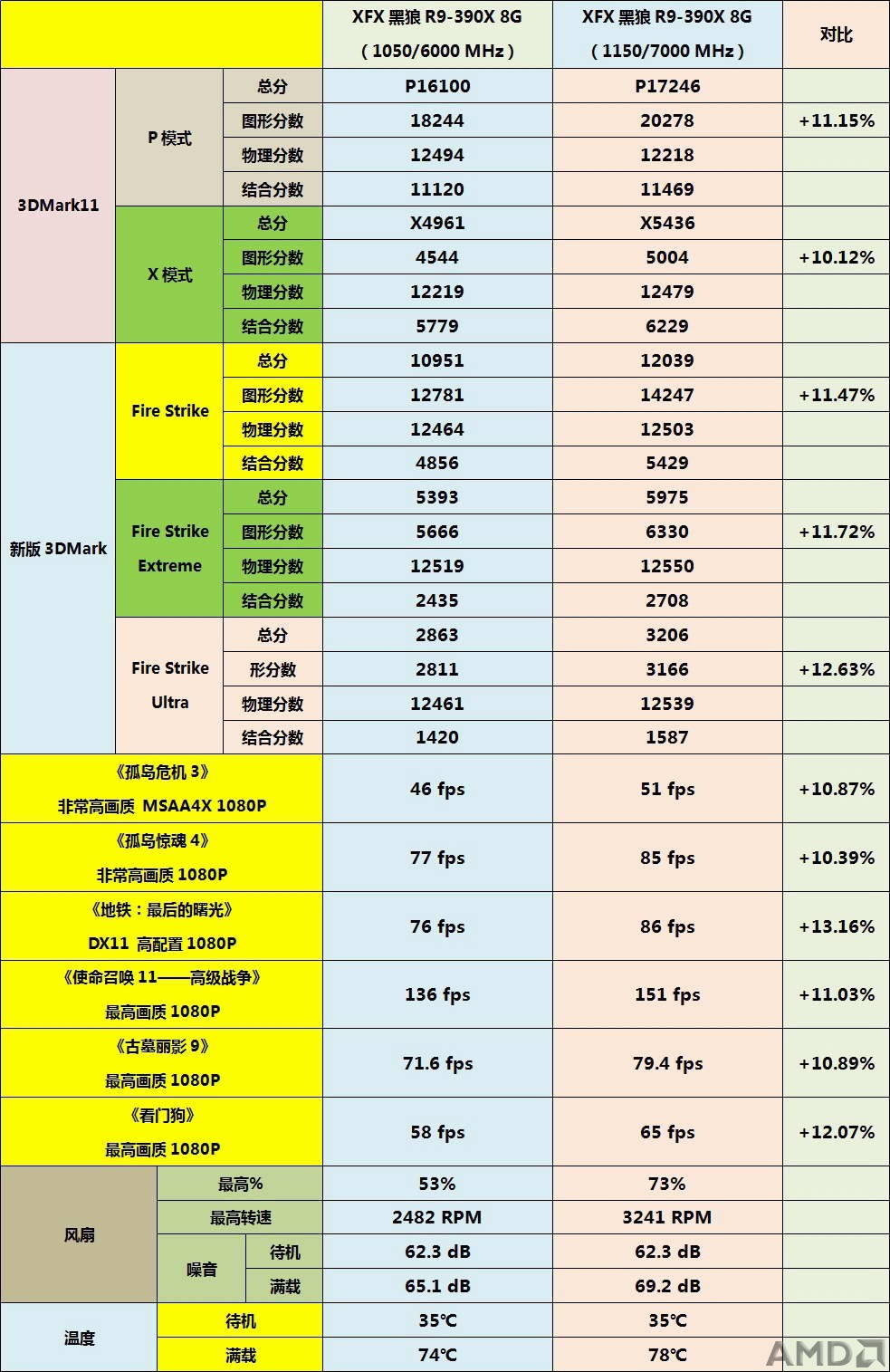

　　3、超频与默认频率下的性能、温度、功率对比

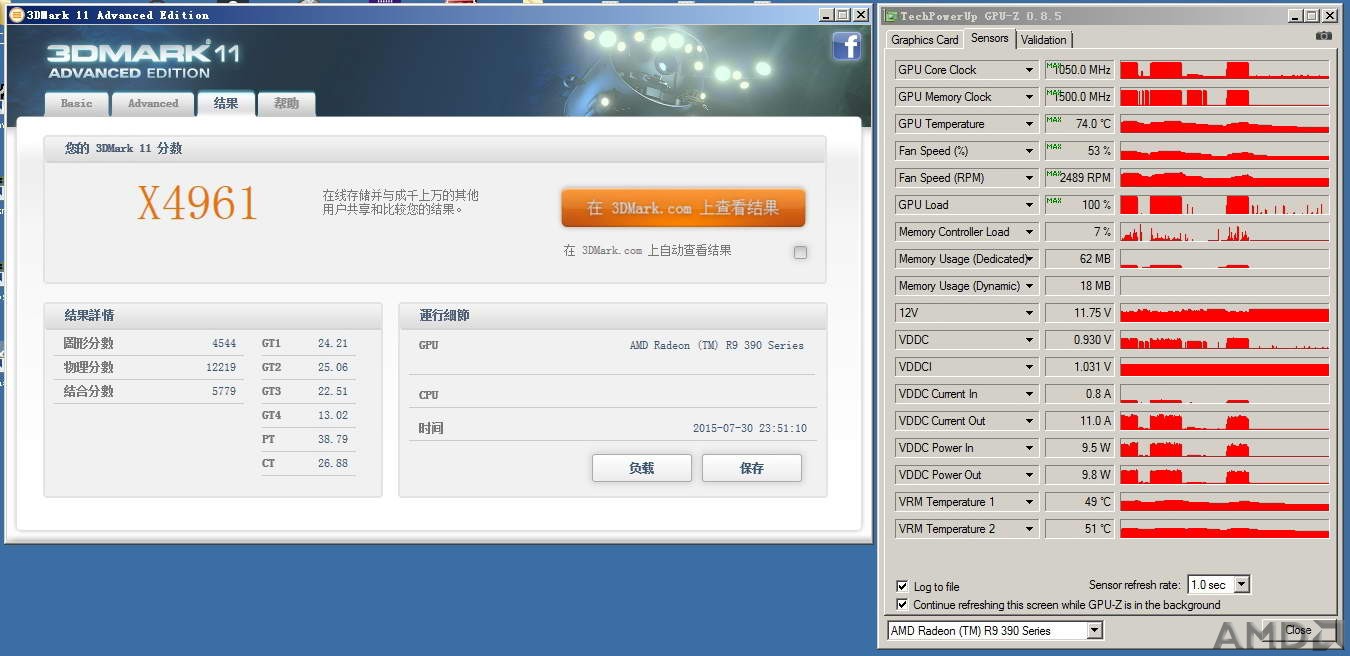

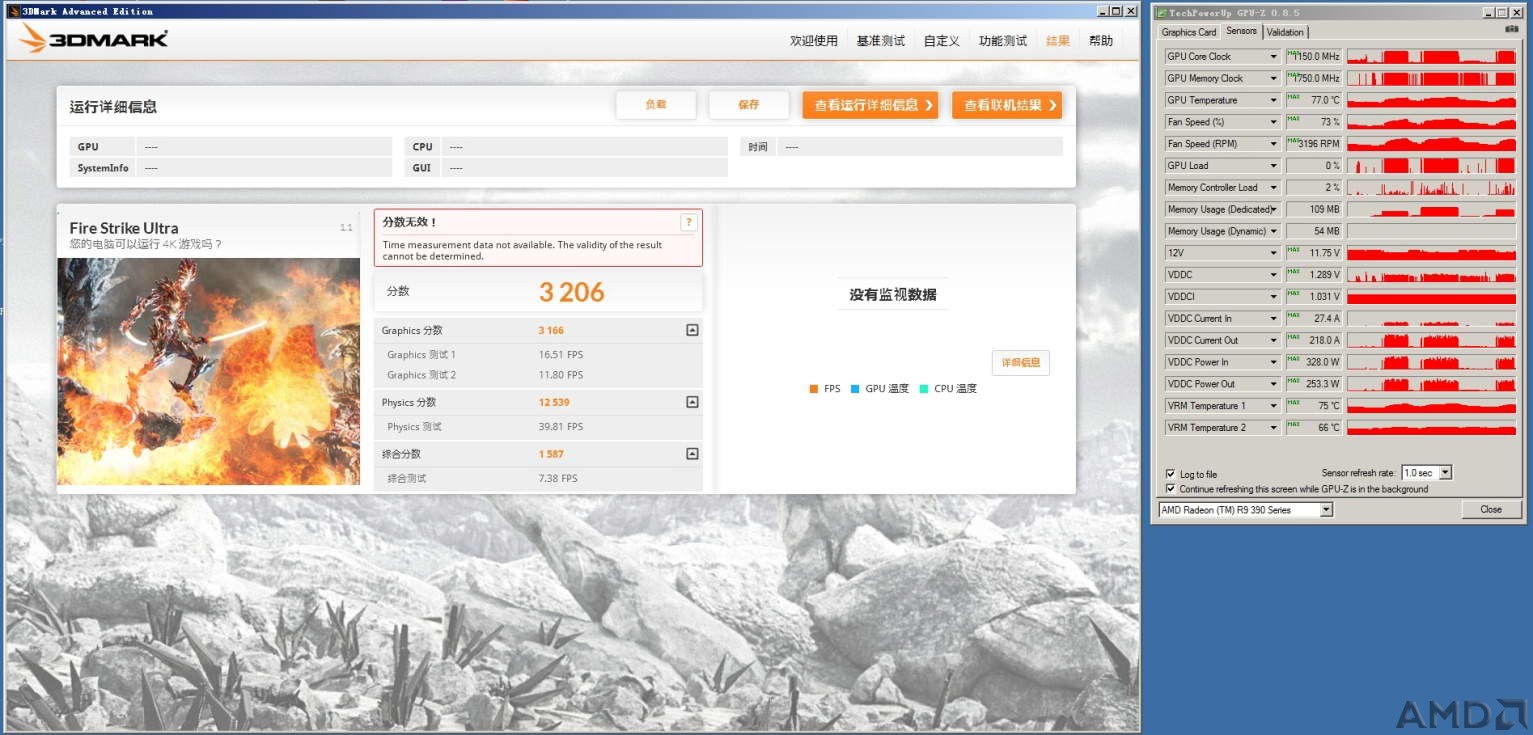

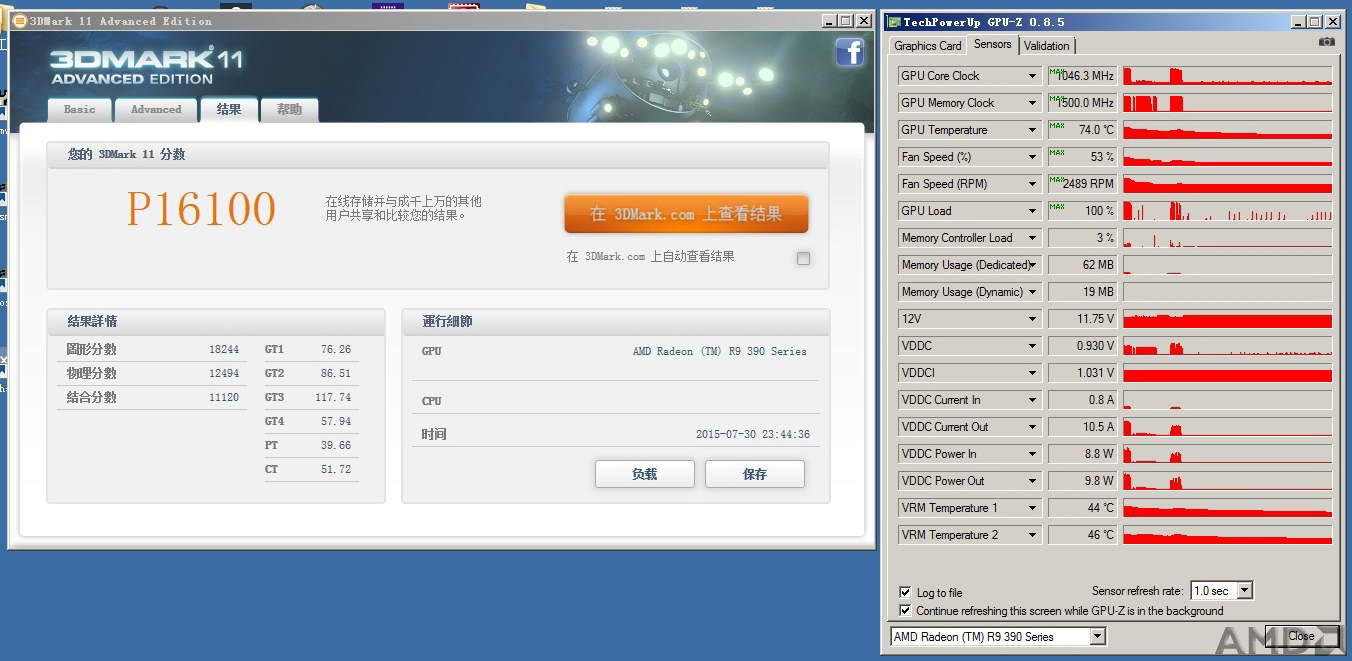

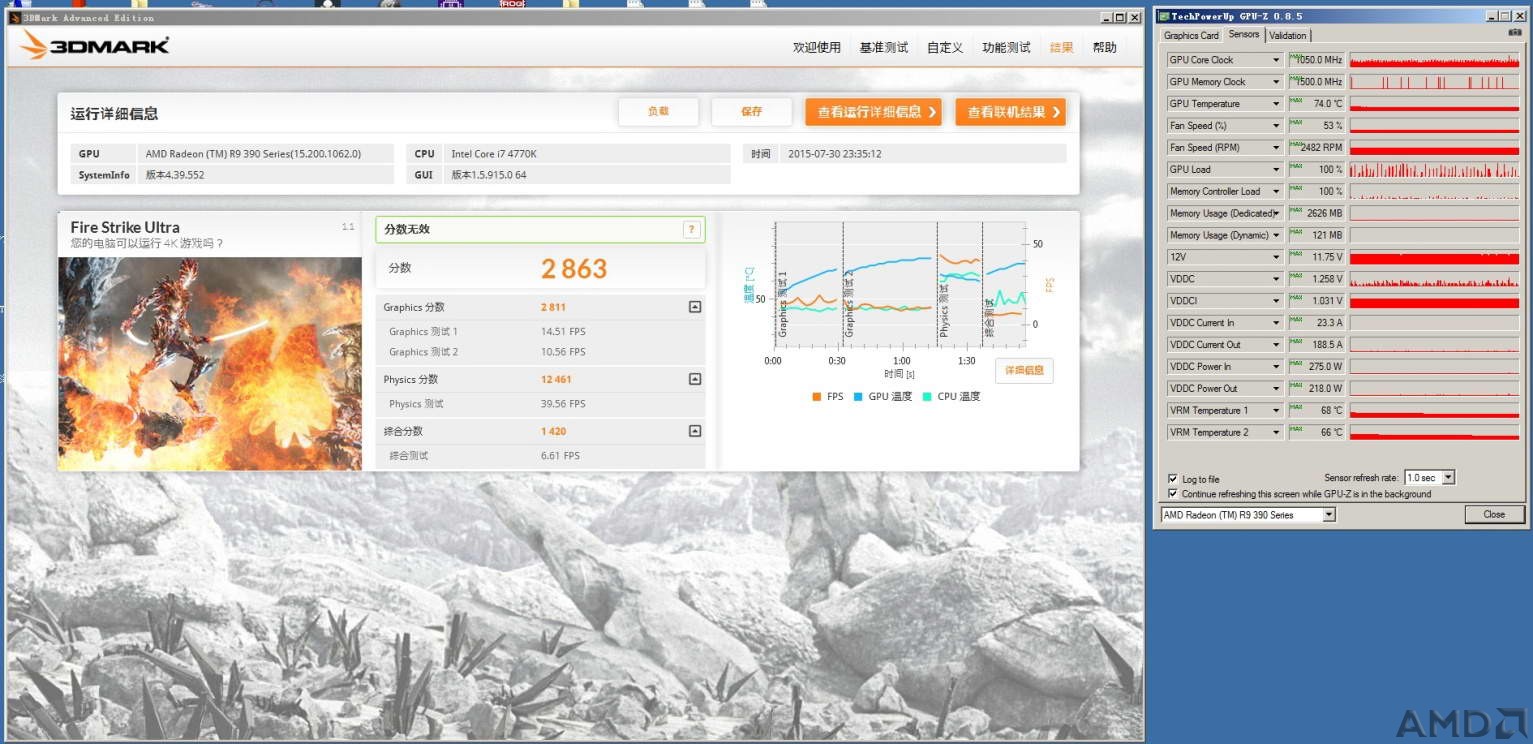

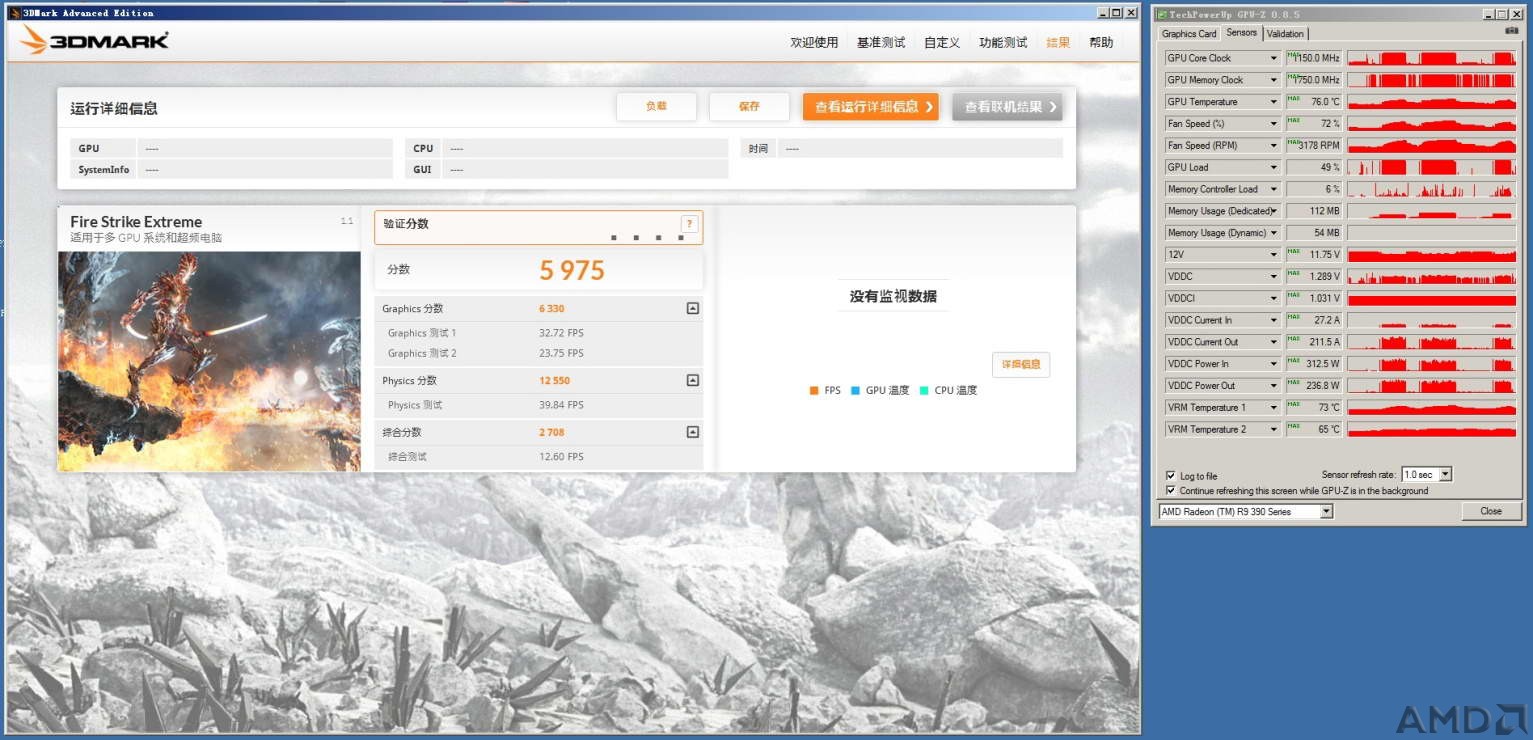

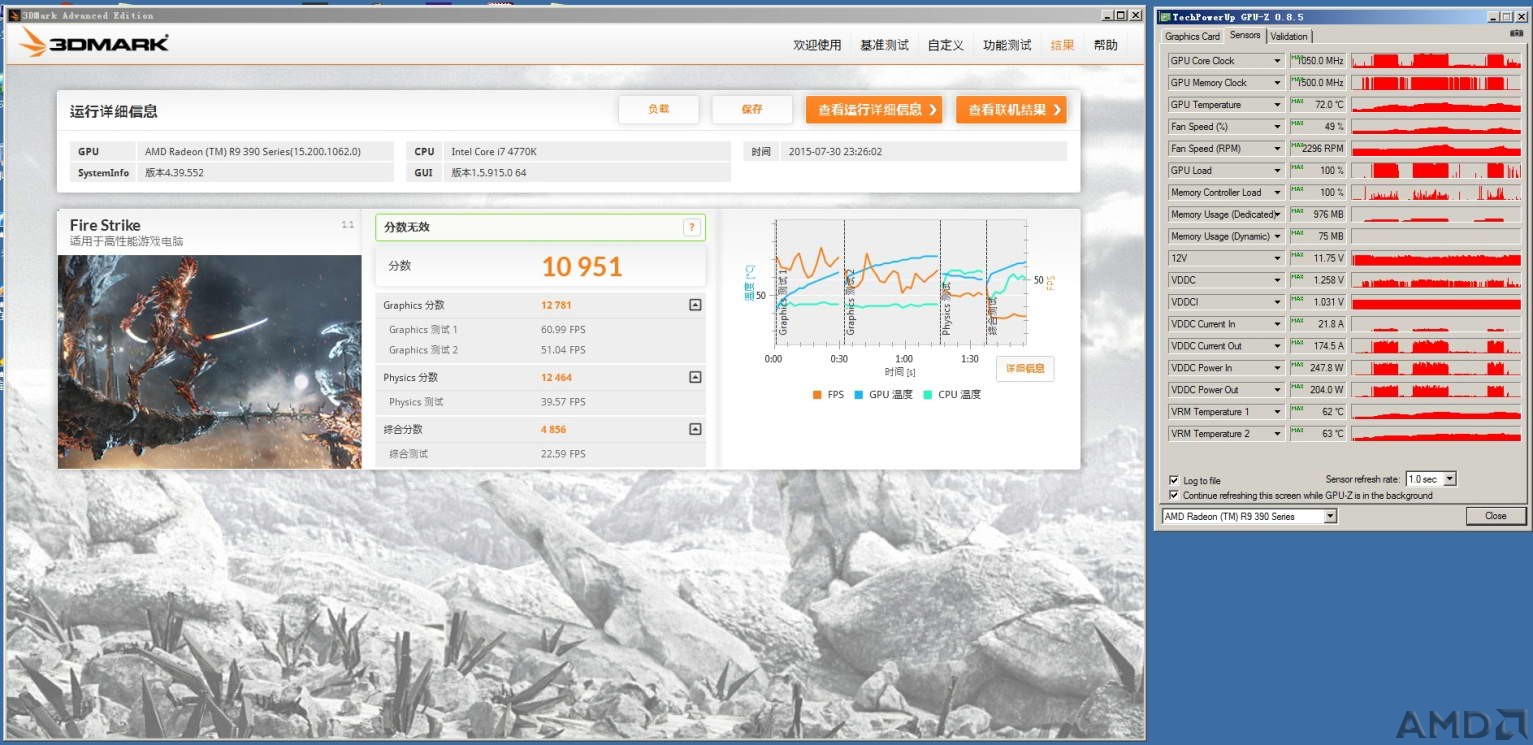

（1）默认频率下

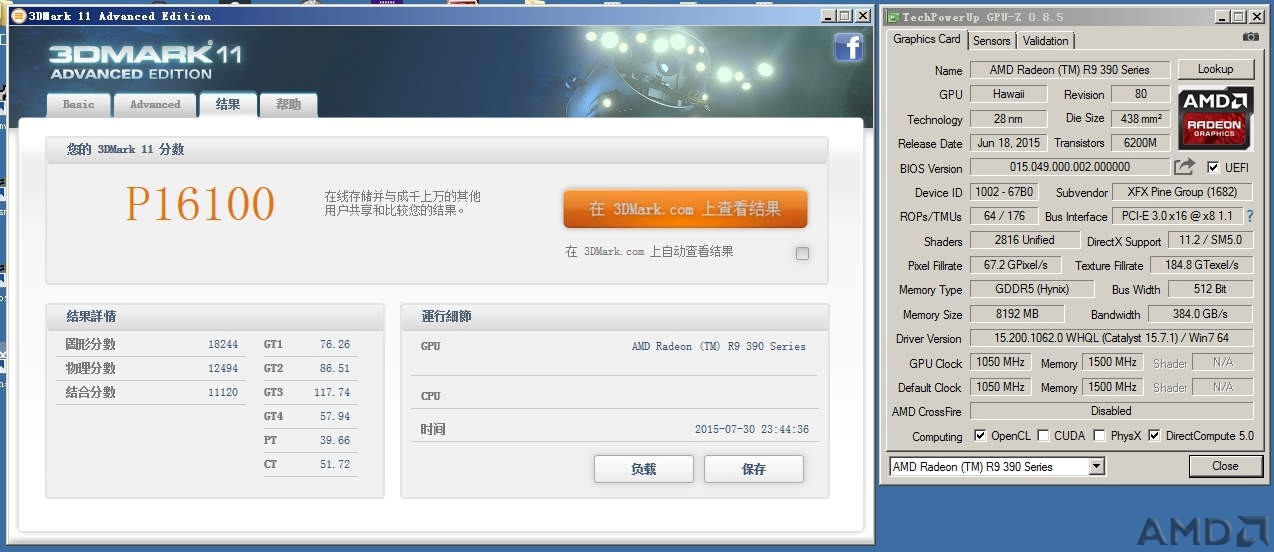

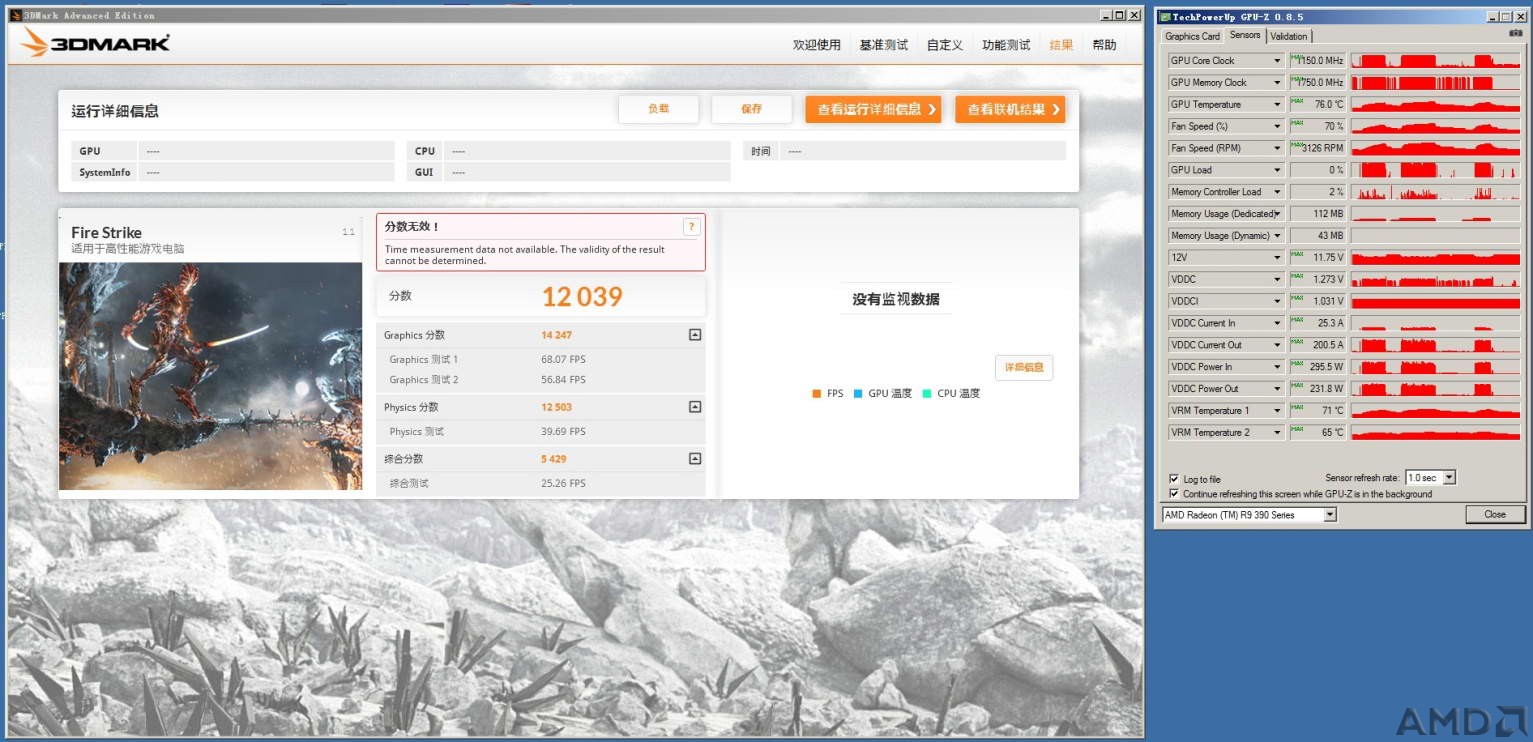

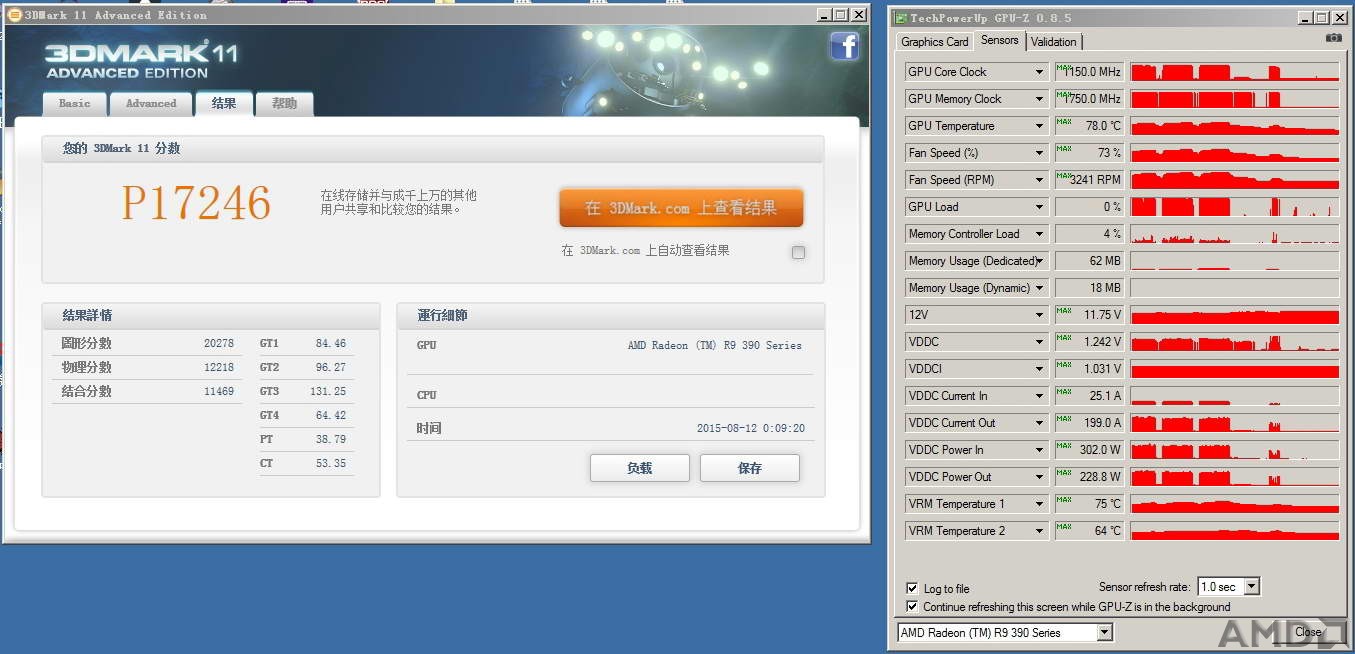

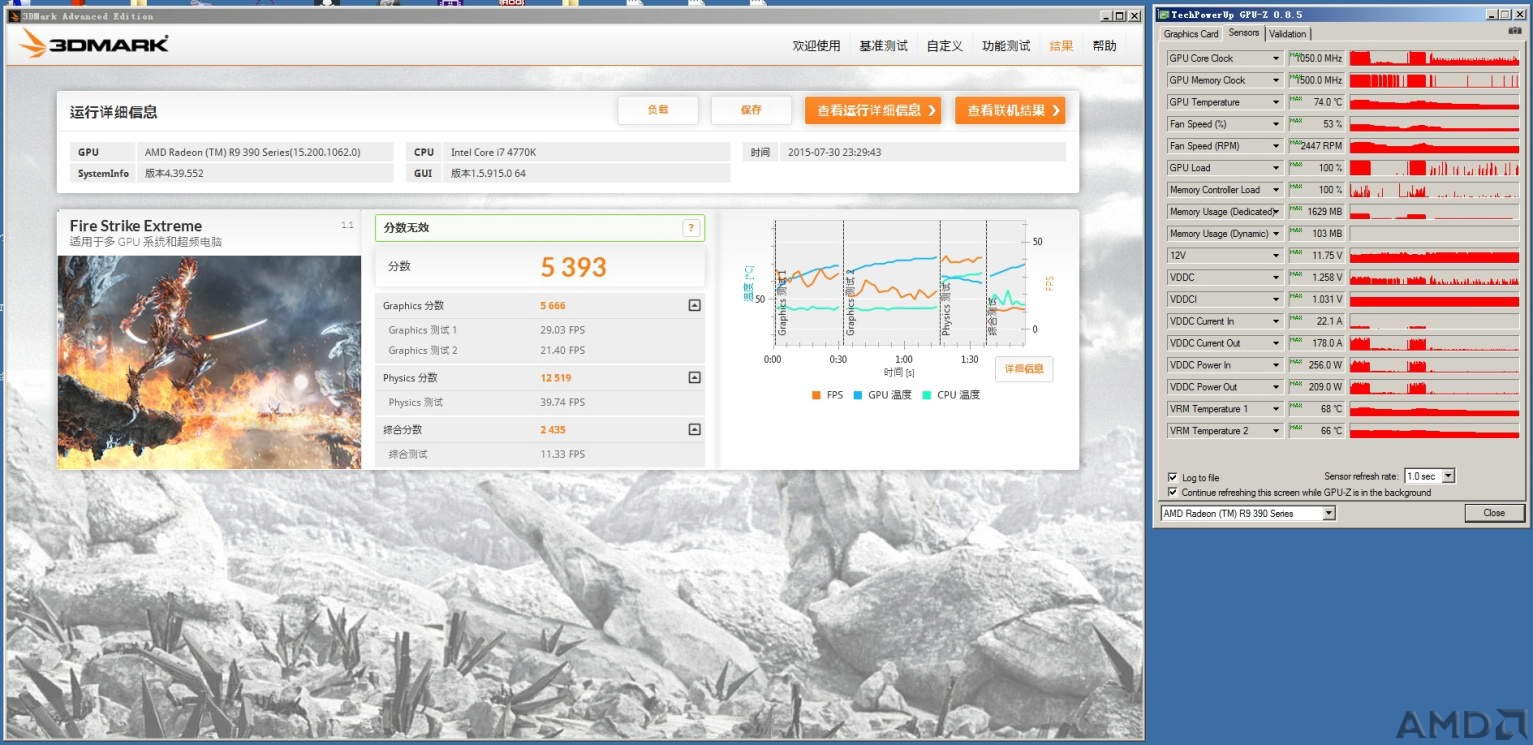

（2）超频版BIOS下


　　默认频率下XFX黑狼390X对比290X在理论性能上大约提升10%左右，部分游戏提升的幅度较大（对显存频率较敏感的），而部分游戏基本持平。功率也是基本持平的。XFX黑狼390X的优点在于散热器的效能不错，毕竟是7热管在那里扛着，而为了兼顾静音，所以黑狼390X的风扇设置比较保守。默认BIOS下长时间游戏的风扇转速最高一般在55%以内，GPU核心温度也是控制在75℃以内，噪音不超过67dB，放在机箱里基本是感觉不到风扇提速的。
    最后说回到XFX黑狼390X 8G这款显卡。XFX毕竟曾经也是NVIDIA显卡的老大，做显卡的底蕴摆在那里，现在转做A卡依然有看头。黑狼390X用料做工方面中规中矩，散热器设计得很好，兼顾了效能和静音。凭借当年做N卡的技术，其实XFX也完全可以做顶级的A卡，可惜这款390X依然采用了公版PCB，这个让我很不爽。现在各个AIC把超公版N卡做得风生水起，而要玩超公版的A卡则非常少，希望各个AIB都给点力吧。390X的8G显存，用满的机率非常小，等堆满8G的时候，核心已经不堪重负了。这个级别的卡，4-6G足矣。另外一个就是黑狼390X的供电接口设计应该反个方向，卡扣朝外才合理，把电源线的时候才顺手。

　　总结一下使用体会，390X对比290X，有以下几点改进：
　　1、显存频率。因为采用了更强的海力士显存颗粒，所以390X默认的显存频率已经比290X高出1000MHz。在我玩过的超公版290X上，显存频率能稳定超频到5600MHz就已经很不错了，极少部分使用三星ROC颗粒的可以上6000MHz。而390X是6000MHz起步，XFX黑狼390X显存稳定超7200MHz都OK。长期使用的话，我个人建议6800-7000MHz比较好。
　　2、核心频率。应该说，290X核心的体质其实都是不错的，问题在于温度难以控制，一些散热器性能较差的，核心超频1150MHz以上之后温度就已经94℃。虽然网上有很多传言说390X对比290X有所改进，但是就我的经验来看，390X核心的体质与290X其实差不多，无论是超频幅度还是温度，都是基本一致的，同样需要高质量的散热器来镇压、提高BIOS中的功率限制才能获得较高的超频幅度。超频建议：散热器比较普通的，核心频率1050-1100MHz，TDP限制不超过220W。散热器出色的，核心频率1100-1150MHz，TDP限制不超过250W。

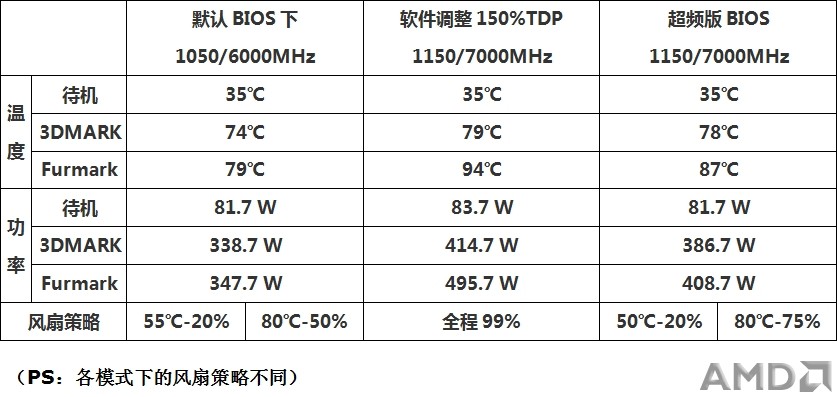

      3、功率和温度对比

　　4、注意事项
　　这里需要提醒大家的是，针对390X显卡，在提高TDP上限并且超频之后不要随便运行Furmark，很多超频软件甚至是AMD的催化剂驱动都可以把功率上限提升到150%，这时如果超频并且运行Furmark之后，我实测的整机输入功率可以比默认下提高160W，核心温度很容易就到94℃的。所以盲目提升功率上限也是不可取的，只能是徒增功耗和发热而已。AMD Boost是一把双刃剑，一方面不能把频率限制得太死，不然性能上不去；另一方面又不能放得太宽，只要保证频率正常提升就行，不然疯跑起来电费会很感人。
    最后是超频版BIOS下载：http://pan.baidu.com/s/1i3rkitn

    大家慢慢玩吧。稍后如果我更好版本的BIOS，我会继续发上来。谢谢收看！
